electronique....quand tu nous tiens !

Excusez de la redondance (peut etre) mais je ne trouve pas de reponse a mon probleme , je suis nul, sans doute, et la reponse se trouve peut etre deja sur un file .
Quelle fiche dois mettre entre mon recepteur AIS ( NASA ) et mon GPS ( Shipmate RS 550, assez ancien ) sachant qu au gps j ai 1 broche a 25 pin et une autre a 9 pin et a l AIS , une fiche (RS32?) ronde avec petite pin au centre ???
Je vous etre sur avant de bricoler qlq chose de debile .
Merci .

Geremia

24 jan. 2009

Tous
Non lu

un début Pour ton GPS, il faut regarder dans l... bateauPegase24 jan. 2009

en fait, la broche de 9 pin va du boitier cent... Geremia24 jan. 2009

photos j espere.... Geremia16 juin 2020

la db9 la sortie 2 point chaud 3 sortie 5 g... (60nora)24 jan. 2009

ca veut dire que je dois faire une nouvelle b... Geremia24 jan. 2009

bateauPegase

24 jan. 2009

un début
Pour ton GPS, il faut regarder dans le manuel, mais une des deux fiches (la 9 pin si je ne me trompe pas) à une sortie NMEA ( deux fils : un plus et un moins).

Soit tu as le câble d'origine et les deux fils sont dispo directement, soit il faut refaire une fiche. tu en trouves dans tous les magasins d'informatique

Pour l'AIS aucune idée je ne connais pas ce matos

Répondre

Geremia

24 jan. 2009

en fait,
la broche de 9 pin va du boitier centrale du Gps au lecteur LCD . L'autre de 25 pin est libre...

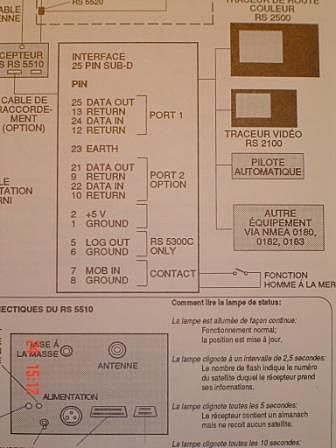

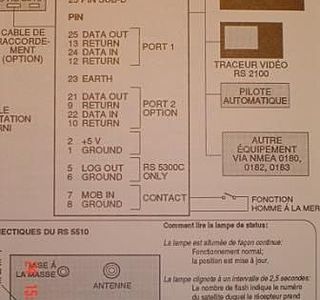

je fais une photo du manuel...si ca peut aider.
En tout cas , merci de ton aide et bien a toi .
Olivier.

Répondre

Geremia

24 jan. 200916 juin 2020

photos
j espere....

Répondre

(60nora)

24 jan. 2009

la db9
la sortie 2 point chaud 3 sortie
5 gnd
donc brancher le gps entre le 2 et le 5 et le pilote entre le 3 et le 5
es-ceque ça va comme ça ?
alain :-)

Répondre

Geremia

24 jan. 2009

ca veut
dire que je dois faire une nouvelle broche en soudant les fils 2 et 5 ..? Excuse l ignorance !
Merci .
