Electricité : connexion négatif du tableau électrique

Salut. Si tu as la place sur le bornier, ça ira très bien. Perso aux bornes des batteries je préfère laiiser la place aux chargeurs et autres régulateurs

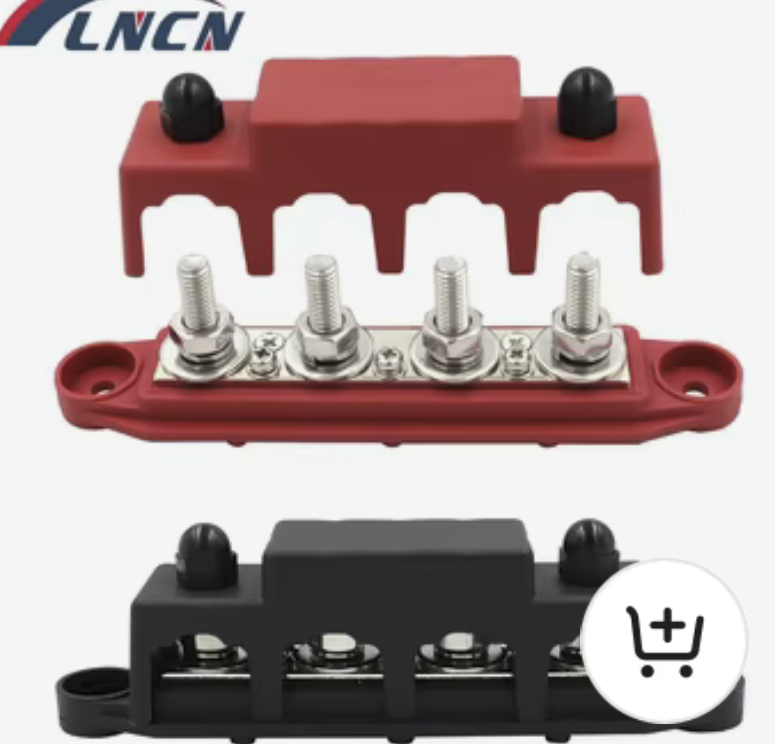

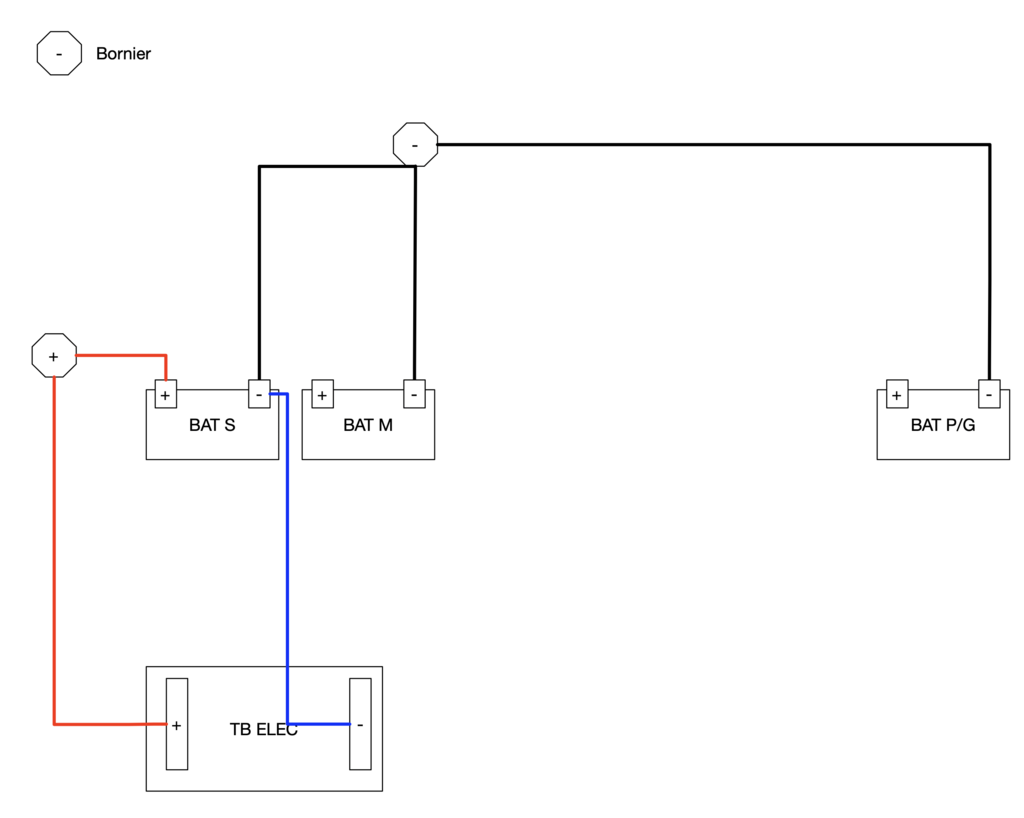

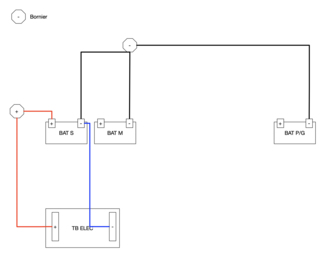

Perso, j’ai fait comme ton premier schéma. Tous les négatifs batterie sont réunis sur une barrette (à gauche sur la photo). De là, un départ vers le tableau de servitudes, un autre vers le moteur et un troisième vers les pompes de cale.

A toute fin utile, une information complémentaire, extraite de la norme NF EN ISO 13297 de 04/2021
5 Exigences générales pour les circuits d.c
5.1 Le schéma de distribution doit être soit un schéma d.c. bipolaire totalement isolé, soit un schéma d.c. bipolaire à masse négative. Les parties de câblage fixés sur le moteur peuvent utiliser le bloc moteur comme conducteur de mise à la masse.
Pour les schémas d.c. avec masse négative, la borne principale de mise à la masse/terre doit être:
a) la borne négative du moteur; ou
b) une barre principale de mise à la masse d’un courant admissible suffisant.
Les schémas ayant des bancs de batteries multiples doivent avoir une borne négative commune. Les exceptions à cette exigence sont les circuits électriques dédiés isolés du circuit du bateau, par exemple les systèmes de propulsion électriques clairement identifiés comme faisant partie du circuit isolé.
