Ecrou M12 (19mm) - cherche volant de manoeuvre qui s'encastrerait dedans (ou une autre idée)

Bonjour/bonsoir,

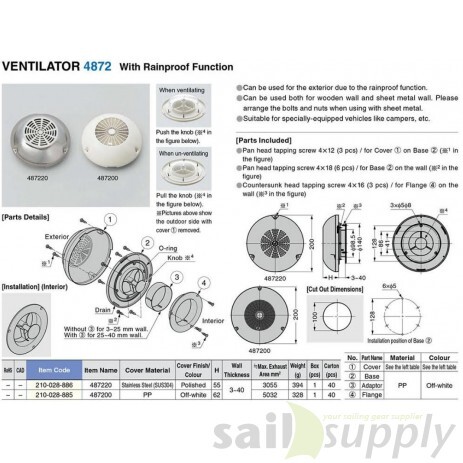

Je cherche un tel volant qui me permettrait d'actionner un aérateur de pont du type de l'illustration en bas à gauche.

Le proprio précédent a du casser le volant de manoeuvre et (je suppose) y a vissé sur la tige filetée un écrou de 12 enduit d'epoxy à la place. Ou peut-être est il simplement figé par la rouille (?).

Le résultat est que dans l'état j'ai besoin d'une douille de 19mm pour fermer ou ouvrir cet aérateur....

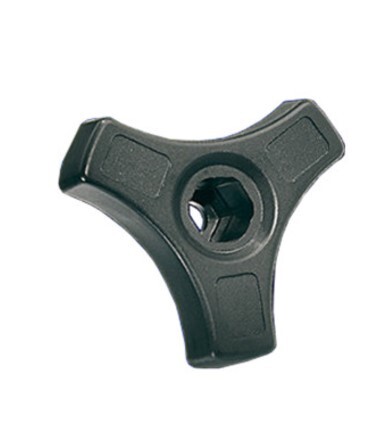

Donc j'aimerais trouver un volant de manoeuvre à fixer sur cet écrou du type de l'illustration en bas à droite (celui-la est pour un écrou M8, n'existe pas en taille M12), donc idéalement avec l'"empreinte" hexagonale de l'écrou de 12 en creux. Je me débrouillerait ensuite pour le coller dessus en espérant que ça tienne.

Ou Peut-être avez vous une autre idée ? Le remplacement intégral du ventilateur est possible mais l'aérateur est collé au pont avec ce que je suspecte être de la bi-composant (le surplus de colle que je vois sur la circonférence est dur comme du verre). En plus à part ça cet aérateur est efficace et/ou étanche excepté ce fichu volant de manoeuvre.

Merci d'avance pour toute suggestion.

Pierre

L'équipage
24h

volant d'une petite vanne


Bonjour,

je prendrais une rondelle en bois ou matière plastique, dedans j'y percerais un trou hexagonal à la taille de l'écrou avec un ciseau à bois et enfin j'y collerais l'écrou.

Jean-Charles


CetJcL:J'ai trouvé ça: shop.hpceurope.com[...]uit.asp Jean-Charles·le 16 nov. 20:45
mocitoo:oui comme toi, je ferais une impression 3d avec un bout de bois exotique et un ciseau a bois et un peu d'amour devant mon établi, aller, verni ce serait chic dans un contessa, 2h de boulot...·le 17 nov. 07:30
Pierre3:Une possibilité effectivement, merci.·le 17 nov. 08:22

Merci pour vos pistes, ce serait ceci mais en M12. Bizarement pas possible de trouver plus grand que pour M8.
www.bulte.com[...]femelle


LeMoko:Pierre sur le lien de Patxaran il y a une version en 12 aluminium composants.emile-maurin.fr[...]-15-17/ ·le 17 nov. 01:04
Pierre3:Vu ! Merci !·le 17 nov. 08:22
22h

J'avais eu le même problème, ma solution a été un ècrou papillon.


faire une "clé/papilllon" en impression 3d sous forme de "coque" et la remplir de résine chargée.
du coup, ce n'est pas l'impression 3D qui reprend les efforts, mais la résine. l'impression sert juste de moule perdu en quelque sorte.
j'utilise beaucoup cette technique pour des pièces qui doivent résister à un effort mécanique.


21h21h

Bonjour,

Si pas facilement trouvable, ça se fait à l'unité en impression 3D à la forme et taille voulue.

Une demande la : tec-nautic.fr[...]dex.php avec éventuellement un petit dessin ( pas obligatoire, mais bien pour demander une forme particulière) pour avoir un devis.


Prendre une douille de 19 et souder dessus un volant de vanne. Puis un petit coup de peinture.
Très rapide à faire et solide.


Merci beaucoup pour toutes vos suggestions, ça me donne du grain à moudre pour résoudre ce problème.


La solution Ali de Frédéric me semble la meilleure, à part les délais de livraison. En attendant tu peux démonter l'écrou et y souder une petite barre en travers de manière à pouvoir le manipuler à la main.


Lady_C:ou le percer, peut-être, et y insérer qq chose pour le manipuler·le 17 nov. 10:09

Bonjour,

Beaucoup de réponses sur YouTube pour fabriquer une "molette de serrage", j’aime beaucoup cette solution très simple : clé 12 pans pour le moule, pistolet à colle, écrou ou vis (j’ai essayé, c’est vraiment simple)

m.youtube.com[...]/watch
