Écrou arbre d'hélice arbre de 30mm

Bonjour à tous,
J'ai démonté mon arbre d'hélice pour changer le joint de type Volvo. Mais au moment de tout remonter impossible de remettre la main sur l'écrou qui maintenait l'arbre dans le tourteau.
Si pourrait me dire où acheter ou me vendre un écrou de ce type a pas fin a priori un peu spécial.

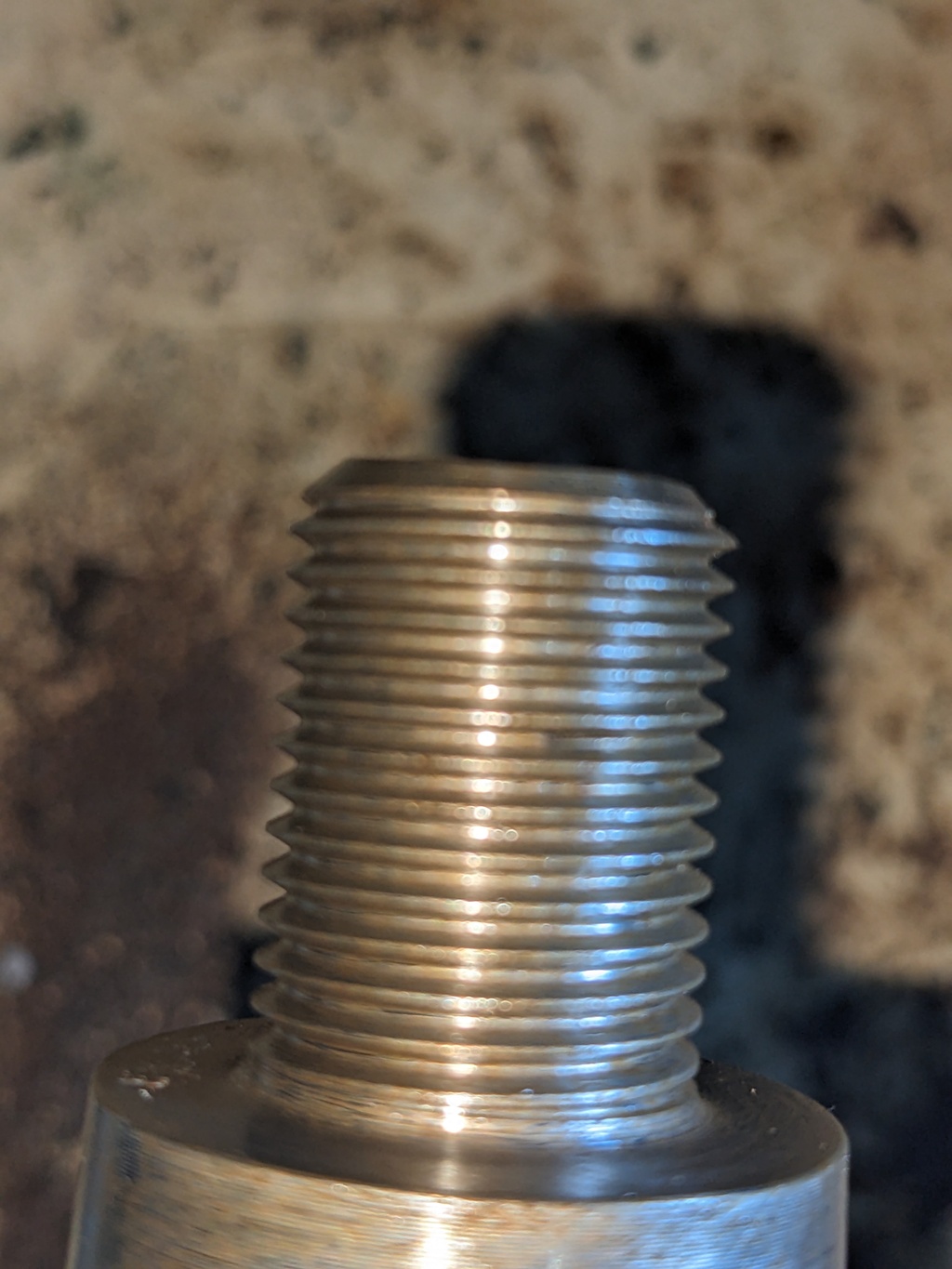

La partie taraudée fait 22.10 mm et compte 13 filets.
Merci a vous, car je dois remettre à l'eau vendredi et je dois trouver ça avant😰
Michel

#entretien

dilun04

Tous
Non lu

bonjour, Quel diamètre ? Forza532j

Salut, Ce que j'ai trouvé (comme perso je n'e... Mamita2j

Oupsssss, j'ai oublié de donner le diamètre du ... dilun042j

Re, "..._Écrou arbre d'hélice _arbre de 30... Mamita2j

@mamita, Merci pour ces réponses. Je précise ... dilun042j

Re, Tu as (re)trouvé la clavette ? en principe... Mamita1j

Bonjour, quand j'ai besoin d'un truc qui sort ... Van de Boot2j

Merci à tous, Oui j'ai bien récupéré la clavet... dilun041j

Re, C'est ce que je t'avais propos au 1er post:... Mamita1j

Vis Express est généralement très efficace, pré... nigrisnivert1j

Forza53

bonjour,
Quel diamètre ?

Ajouter un commentaire

Mamita

Salut,
Ce que j'ai trouvé (comme perso je n'en ai pas , évidemment sous réserve) :
tourteau conique: Filetage de D16 :
écrou de 16x150 (Pas fin) nylstop, inox A4: (clé de 24).
En principe, les nylstop sont systématiquement à changer par des neufs.
Tu dois pouvoir acheter cela (entre 1,5€ et 3€) chez n'importe quel magasin de fournitures auto du coin.
Nota:Le joint Volvo doit etre remonter sur l'arbre avec sa petite canule plastique spéciale.
Mamita

Ajouter un commentaire

dilun04

Oupsssss, j'ai oublié de donner le diamètre du filetage, 15.80 MMM.
Ce n'est pas un pas normal car tous mes écrits bloquent au bout de un tour.
Merci à tous.

Ajouter un commentaire

Mamita

2j2j

Re,
"..._Écrou arbre d'hélice _arbre de 30mm...". (Ca, c'est derrière au cône d'helice)
"...impossible de remettre la main sur l'écrou qui maintenait l'arbre dans le tourteau...".
Ca , c'est devant au cône du tourteau)

Diamètre du filetage : 15,80mm et 13 filets...
Apparemment, ce qui se rapproche le plus c'est :
*5/8 diamétre 15,875mm filetage UNC avec 12 filets *
Ca va être plus compliqué à trouver...
Mamita

Ajouter un commentaire

dilun04

@mamita, Merci pour ces réponses.
Je précise que cet écrou,de malheur, est dans le tourteau donc vers l'inverseur. Il y a un filetage pour l'hélice et un avec une clavette vers le moteur.
Je commence à désespérer car je dois remettre le bateau ce vendredi et là ça va être très compliqué.
Merci à tous de votre aide.
Michel.

Mamita:Re, Tu as (re)trouvé la clavette ? en principe au démontage, on met la clavette et l'écrou "ensemble" ...·le 14 avr. 18:20

Ajouter un commentaire

Van de Boot

2j2j

Bonjour,
quand j'ai besoin d'un truc qui sort de l'ordinaire, je m'adresse à un fournisseur industrie, genre Languedoc Industrie à Montpellier ou C.I.R à Sète chez lesquels j'ai toujours trouvé mon bonheur.
Si tu en as un dans ton secteur, amène lui l'arbre...
VdB

Ajouter un commentaire

dilun04

Merci à tous,
Oui j'ai bien récupéré la clavette. Le problème est que j'ai égaré le maudit écrou, peut être chez moi.
Un mécano de PSL a eu la gentillesse de me prêter un peigne. En mesurant je me suis aperçu que c'est tout simplement le pas classique du pas fin, un pas en 150. le pas pour gros filets est de 200, pour du M16. J'attends maintenant ma commande de chez Vis-Express.

Michel

Mamita:Re,C'est ce que je t'avais propos au 1er post:écrou de 16x150 (Pas fin) nylstop, inox A4: (clé de 24).Mamita·le 15 avr. 00:25
