Diode anti-retour entre batteries moteur et servitudes

Hello,

Fritz le Chat n'arrêtait pas de nous en parlait alors j'en ai mis une.
Il s'agit d'une diode anti-retour entre les batteries Moteur (Pb) et Servitudes (AGM) pour éviter que l'AGM se vide dans la Moteur.
Plus précisément, ce que je ne voulais pas c'est que lors de la charge de l'AGM par le panneau solaire ça aille également se déverser vers la Moteur.
Lors de la charge, le voltage de l'AGM monte plus haut que la Pb, le Cyrix se ferme et du coup le courant du panneau va également vers la Moteur (Pb).
Vous me direz, la Moteur est toujours pleine, c'est vrai, mais ça me gênait de penser que 100% du panneau n'allait pas uniquement vers la servitude qui en a plus besoin.

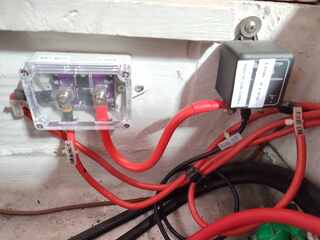

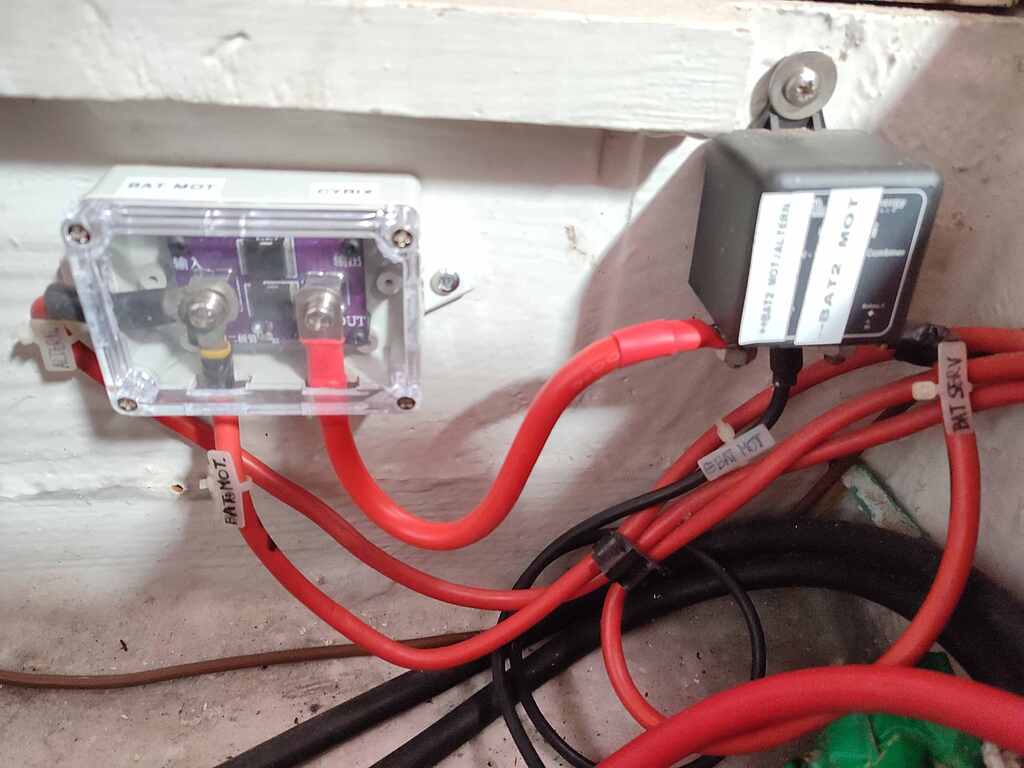

Donc voici le montage.
Pour le moment je ne sais pas trop ce que ça donne, on verra à l'usage.
Mais pour moins de 20€, il fallait essayer.

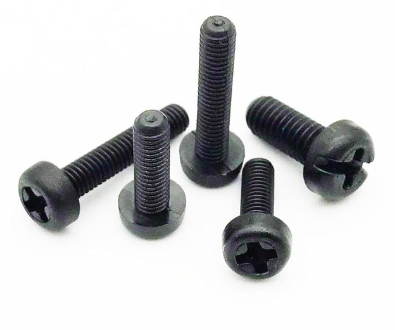

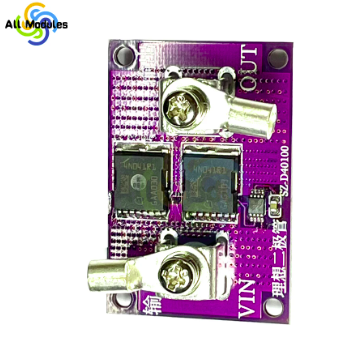

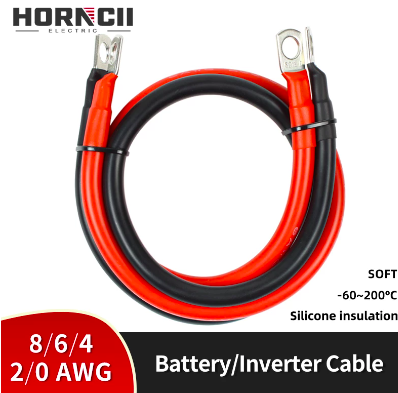

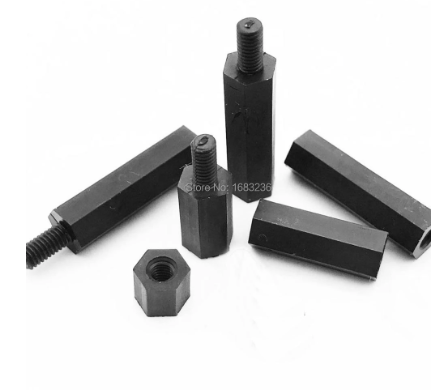

Voici les liens vers les éléments du "kit"
-
-
-
-

La particularité de cette diode par rapport à d'autres c'est qu'elle n'a pas besoin d'être reliée à la masse. Ca fait toujours un fil de moins

Amicalement.
FX

L'équipage
27 mars 2023
27 mars 2023

A quand le tuto vidéo...
Mais comme toujours, avec toi, si on veut, yapluka.


fxvt:Rhôôô non! Pas un tuto vidéo pour un petit bricolage comme ça ! C'est juste du mécano, pas d'astuce, pas de tour de main.Il n'y a qu'à écouter le Grand Maître Fritz le Chat et ça roule ;-)·le 27 mars 2023 18:23
27 mars 202327 mars 2023

Cette pseudo diode est la moitié d'un répartiteur à faible perte à base de transistor MosFet.
Si on installe une deuxième entre l'alternateur et la batterie moteur, il n'y a plus besoin de Cyrix et la batterie moteur est toujours complètement chargée. Elle ne cycle plus du tout avec les batteries de servitude


fritz the cat:la diode est entre la batterie moteur et la lfp ,il n'y en a pas besoin d'une deuxième .alain·le 27 mars 2023 22:23
27 mars 2023

Étonnant qu'il n'y ait pas de connexion au négatif, je me demande comment le comparateur de tension est alimenté.


fritz the cat:sur la mienne il y a un fil de masse, pour l'instant ça fonctionne bien ,les tensions de repos entre la life et la gm de chez le général ,sont différentes et ça évite qu'elles ne se vident les unes dans les autres
alain·le 27 mars 2023 18:54
27 mars 2023

Hello Matelot@19001,

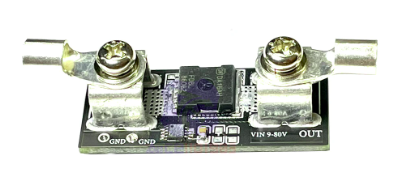

Il y avait aussi cet autre modèle de diode, un peu moins chère, mais qui nécessitait une mise à la masse.
C'est pour cela que je ne l'ai pas choisie.
On verra ce que donne celle que j'ai monté, voir si elle fait son travail et si elle ne chauffe pas trop.

fr.aliexpress.com[...]63.html

Amicalement.
FX


matelot@19001:Tu peux la tester avec n'importe quelle charge (une ampoule) et mesurer la tension entre les bornes In et Out, pour t'assurer que c'est OK.·le 27 mars 2023 19:03
