Déterrage de sujet sur la confection d'un bout dehors sur Belize 43

Bonjour.
Deux types de bout dehors sur belize.
Mais le système OUTREMER a l'avantage de ce rabattre pour effacer sa longueur pour la place dans certain port.
jc

merci willy pour les photos
sur l'outremer tu as deja un renfort/passerelle entre la nacelle et la poutre, ce qui empêche tout flambage.
effectivement ,l'articulation est interessante avec l'installation de sous barbes.

ma demarche est de trouver le systeme le moins cher (6000€ FP) tout en etant (surtout) efficace et non destructeur.....et esthétique si possible.

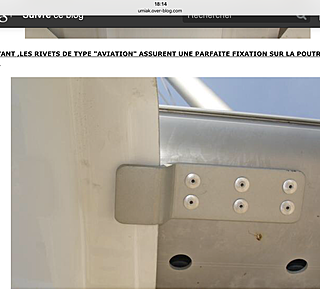

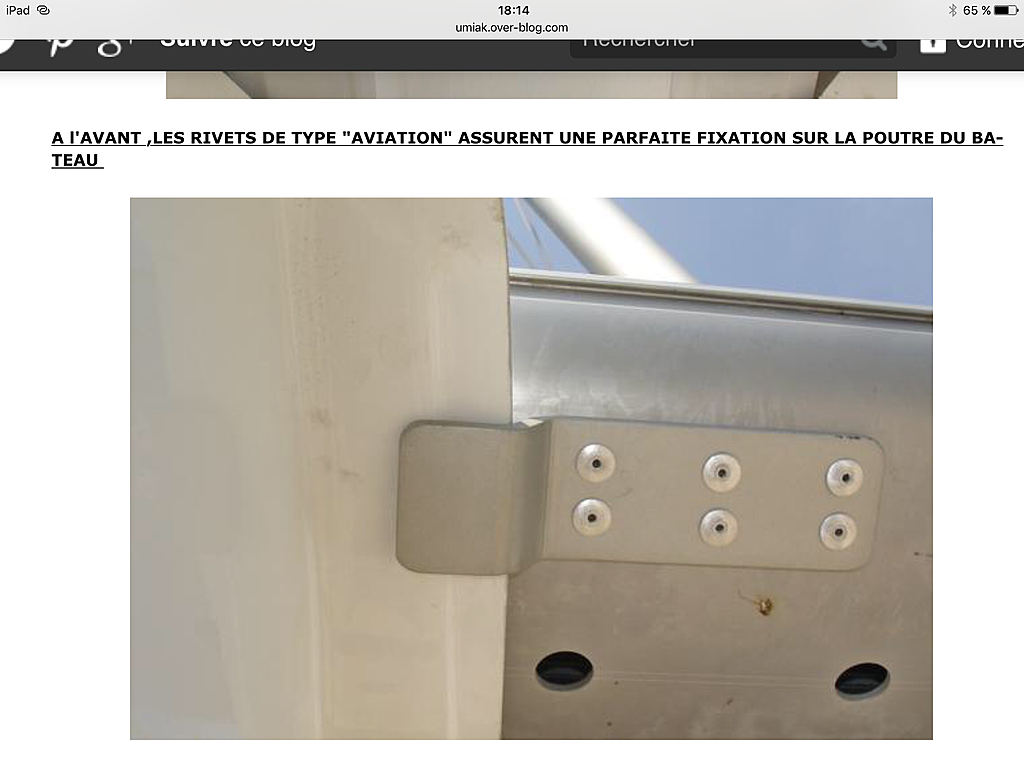

quand je vois comment est fixé le modele vendu par FP ( 2 vis sous nacelle et 2 pattes de centrage avec fixation rivets sur la poutre) on ne peut pas faire plus simple.
pas de sous barbe,j'imagine que la rigidité de la piece en poly empeche toute déformation vers le haut et laterale.
je me posais la question de par quoi remplacer la pièce en poly ?
l'idee de recuperer 2 morceaux de mats de meme secstion,soudés cote a cote par une platine aux 2 extrémités (une pour fixer sous nacelle et l'autre pour l'enmagasineur )....

j'ai oublié les photos.

excuse,le dernier texte n'est pas en reponse aux 3 photos.
sur la photo du milieu,cela ressemble bcp a ce que je decrivais au debut du sujet:
un mat passant sous la poutre avant ( des sous barbes ont ete installées rendant l'ensemble sacrément solide)

Bonjour
Tout d'abord il faut connaitre la surface de voile que tu veux mettre.
Dans mon cas un gen de 70m2 avec bout dehors sans reprise sur poutre, bateau un nautitech 395. Il faut également prévoir des pantoires bien dimensionnées.
Cordialement
Stéphane

Bonjour,
Un peu hors sujet... Quoi que..
Voilà ce qu'on peut faire à un Belize pour le booster un peu
Vu cet hiver à la Barbade
Etraves et jupes allongées, dérives sabres, mat rotatif
