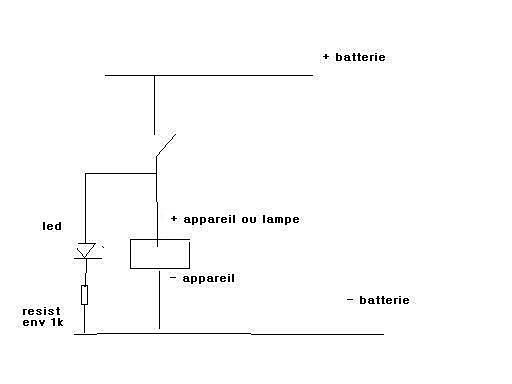

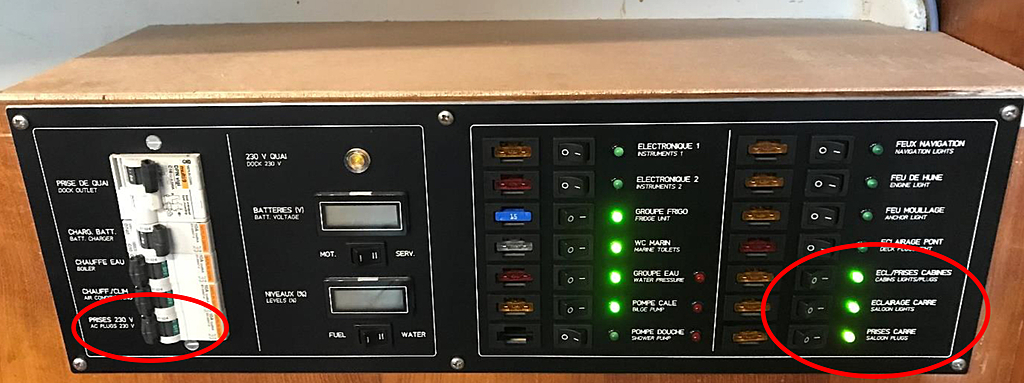

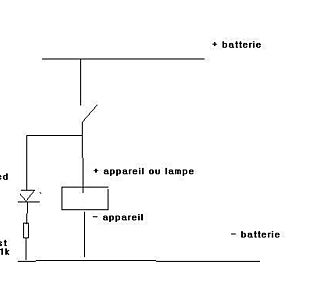

Dessine-moi... un tableau électrique

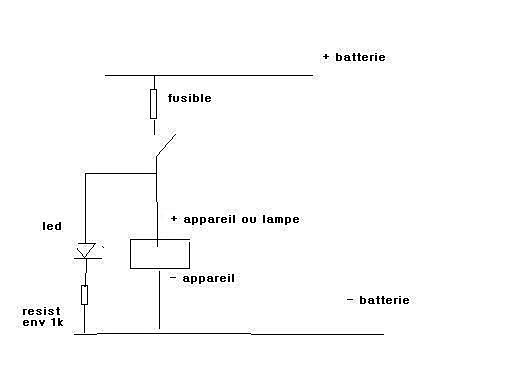

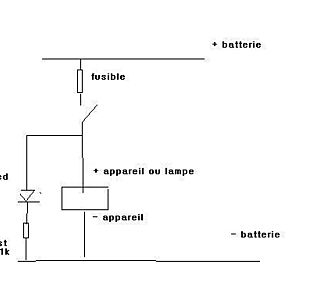

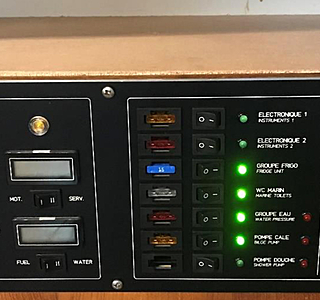

Avec fusible
c'est beaucoup mieux
Pour calculer sa valeur P=U xI
donc I = P / U
P puissance en watts I courant en ampère U = 12 volts
Soit par ex un circuit de 4 lampes de 10W
I = 40/12 =3,3 A
soit un fusible de 5 ampères le but étant de protéger le fil d'une surchauffe et donc du risque d'incendie
Ne dépasse pas 10A sur un fil de 1,5 mm²

ou alors
tu vas chez un ship avec un carnet et un crayon, tu examines attentivement les raccordements des tableaux "tout faits" et tu t'en inspires pour faire le tien si le look des "touts faits" ne te plaît pas.

Mais fusible ou pas fusible, ne câble jamais en dessous de 2.5 mm².

Cependant et amha, les incendies ne sont jamais dus à une section de câble trop faible, mais à des raccords foireux.

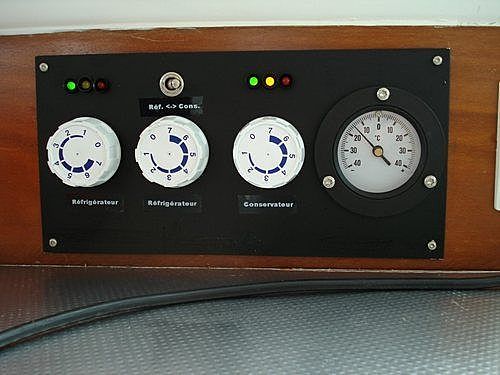

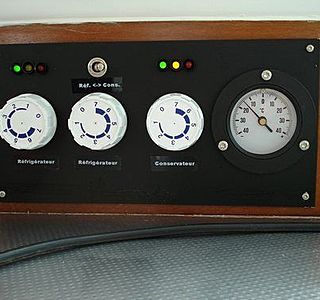

pour l'esthétique...
par curiosité, va jeter un coup d'oeil sur les 3 dernières photos de mon album.

Bleu-Marine
juste un mot : Chapeau.....
Je prépare la construction du mien, et l'amateur que je suis reste admiratif!!!
:pouce:

bloc de fusibles
pour bagnole, que j'ai acheté à la casse et adapté pour le bateau. Un tableau de petits interupteurs avec leds, un inter par poste, avec branchements de chaque appreils sur des dominos débranchables. Un genre de domino qui s'embrochent comme des prises et qui permet d'isoler sans tournevis en cas de pb. Des fusibles de bonne dimension, adapté, tu en trouves partout. Je ferai une tof ou deux quand je retournerai sur ma barque pour finir de remonter le moulin, là il pleut un peu trop!
A+

Pour l'habitat,
on s'est aperçu que beaucoup de gens remplaçaient leur fusibles par un autre n'étant pas du bon calibre, ou qu'ils se dépannaient en enrobant le fusible grillé par du "papier alu", voire par un bout de tube métallique. Avec un disjoncteur on n'est moins tenté de "tricher"...

Sur un bateau, ce genre de gag peut être dramatique, aussi le choix d'un disjoncteur qui remplace l'interrupteur et le fusible est plus cohérent... et plus propre !

[color=blue]_/)[/color]

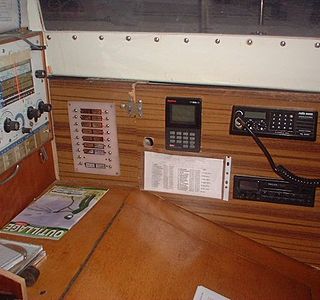

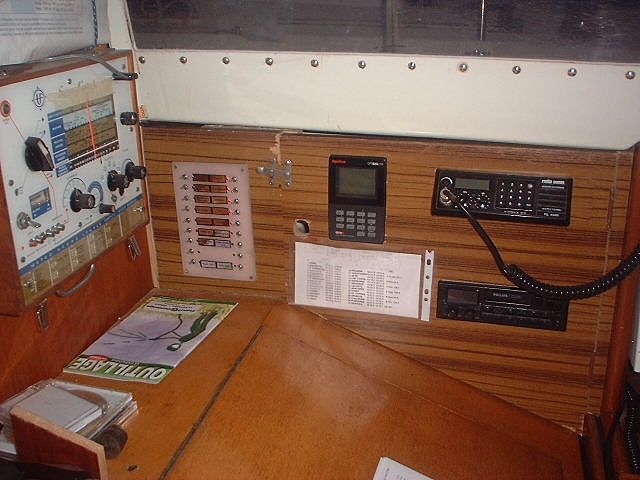

Elle fonctionne!!
avec Gonio svp!!
Mais c'est juste pour le fun je l'avoue...
A+

tu te sers encore de la radio-océan?
ou elle fait juste joli?

QUE DE REPONSES !...
En préambule,il me semble nécessaire de préciser que HEO est un site qui permet de répondre,en fonction de ses compétences,aux demandes ou questionnements faits à travers les fils lancés.Ce formidable site permet,également d'effectuer des recherches dans son IMMENSE "bibliothéque".
Revenons à mes...moutons.Avant de lancer ce fil,j'ai questionné la "recherche" d'HEO" en tapant "TABLEAU ELECTRIQUE".Aucune réponse.Je suis allé sur le net en tapant toujours le même libellé.Une multitude de réponses mais,ne concernant,que les tableaux électriques d'habitations.
Mon solitaire neurone s'est donc mis à créer quelques turbulences et a tenu le raisonnement suivant:cette QUESTION n'ayant JAMAIS été TRAITEE sur HEO (SCHEMA clair et précis du CÂBLAGE d'un INTER + FUSIBLE + LED pour un TABLEAU ELECTRIQUE),en lançant ce fil,la question serait traitée,pour moi,certes, mais aussi POUR TOUS CEUX qui se la posent ou se la poseront.("YANN.F6C" par exemple).
Ceci dit,je tiens à REMERCIER "CARQUEI" et FELICITER "BLEU MARINE".
L'idée de "PIRCARRE" est judicieuse mais,chez les ships les tableaux sont sous blister...
Quand à la remarque (non agressive) de "SIMBAB" celui-ci aura trouvé la réponse dans le "préambule".
ENFIN, une t'ite toute derniére question:
*de quelle valeur doit être la résistance pour le montage de la led?
MERCI encore pour vos réponses et bonne nav' dominicale!

résistance de protection
bonjour,
100 Ohms me semblent déraisonable
la formule est
R = (Tension d'alim - Tension de la LED)/ intensité nominale de la led

soit dans le cas le plus courant
12-2/0,01 = 1000 Ohms pour une LEd ordinaire (3 ou 5 mm), une résistance 1/4 W de 1,2 kOhms fera l'affaire (surtout quand le moteur tourne et que la tension fait 14V

5 fois plus pour une led basse consommation et 2 fois moins pour une led haute luminosité

tout est là :en.wikipedia.org[...]circuit

ou là :fr.wikipedia.org[...]escente

bonne bidouille

ça dépend
Bonjour
Tout dépend du type de led et de sa consommation mais en général une 100 ohms fait l'affaire ,tu fait un test en volant sur une batterie pour voir si ok ,bien respecter bien entendue la polarité de la led (diode) de toute façons gros avantage on ne risque pas de la claquer si on fait une erreur .

LED 12V
Bonjour

Aujourd'hui on trouve facilement des Led fonctionnant directement sous une tension de 10 a 18 V ( par ex chez Konrad ), ce qui évite un composant supplémentaire donc une source de panne .
As tu pensé pour faire ton tableau aux possibilités offertes par ton ordinateur avec son imprimante . Voir ci-joint le petit tableau de commande de mon éolienne que je me suis amusé a réaliser par ce biais .

Amicalement - Joël

Souvenez-vous ...
Un est déjà parti ...A quand l'autre ?

www.hisse-et-oh.com[...]dex.php

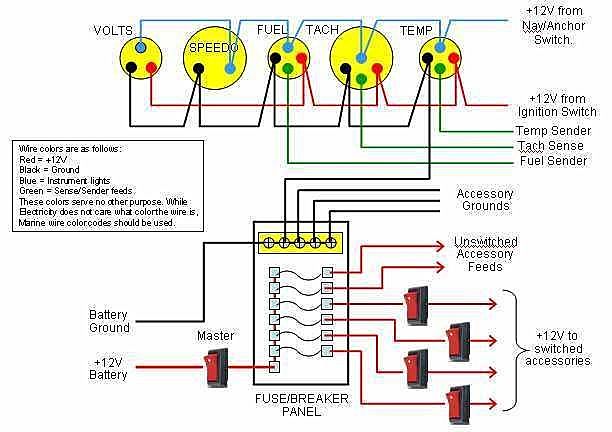

schéma
voici déjà un shéma de distribution "simple" mais en aglais
je vais tacher de retrouver sur l'ordi quelques fichiers

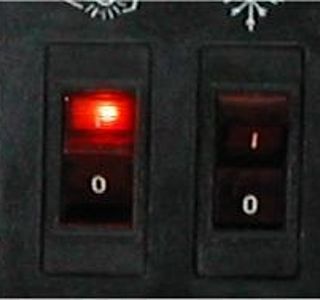

fiabilité, simplicité ...
Il y a des bricoleurs capables de faire des trucs super géniaux, bien cablés et tout et tout. Peut-être est-ce le cas de KpK.

Sinon, il y a tout de même simple, fiable et rationnel: on trouve chez tous les distributeurs de matériel électrique "pros" (Radiospares, Farnell, etc ...) des interrupteurs 12V à bascule contenant toutes les fonctions: interrupteur, disjoncteur, led de signalisation. Le tout avec l'esthétique convenable d'une bacule rouge ou verte à clipser simplement dans son trou dans le panneau.

Cablage ultra simple: entrée +/- et sortie +/-. C'est tout. Le plus ennuyeux c'est de faire des trous rectangulaires dans le panneau !

Trés bon conseil ...
Cherchant un tableau élec 12V en bipolaire avec 20 disjoncteurs, j'ai été effaré d'apprendre que çà coutait 1500€ ... je cherche donc à me la confectionner.
Aprés être allé sur les 2 sites que tu proposes, seuls RADIOSPARE semble proposer des disjoncteurs 12 ou 16A, avec led intégrée.
=&gt Les as-tu utilisés pour une application marine ?
=&gt Sais-tu si on peut trouver des étiquette propres chez ce revendeur ?
=&gt Pour le support, et effectivement avec la possible difficulté pour la découpe de CP, peut-être une plaque de plexis opaque, à se faire découper ... ? Cela doit déjà exister chez l'un de vous !
En tout cas, merci de l'info,
@+

étuiquetage
ce genre de pince se trouve chez tout les fournisseurs bureautique,
c'est ensuite le choix des bandes qui permet les fonds de couleurs différents,

il y a plein de police de caractère et aussi des symboles (pas technique pour celles que j'ai pu voir)

pour une vente par correspondance, voir bruneau, manutan, jpg et pas mal d'autre chez aucun je n'ai d'action malheureusement ;-)

Exemple
d'étiquettes sur support transparent

[color=blue]_/)[/color]

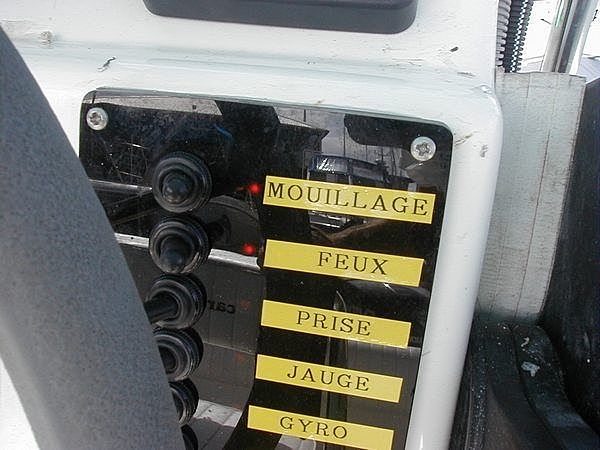

Plexi
Tu peux utiliser un plexi translucide, une fois que tous les trous sont faits il suffit de le peindre en noir par derrière.

Sur ce petit tableau extérieur, les leds sont dans des trous percés par derrière jusqu'à un mm de la surface... c'est parfaitement étanche.

[color=blue]_/)[/color]

application marine ?
yaghan, à mon avis les trucs électriques "marine" vendus par les ship sont bien pires en application marine que le matériel "pro" terrestre ;-)

Mon tableau a été fait avec ces interrupteurs-disjoncteurs-voyants il y a 20 ans (à l'époque c'était pas encore des Led mais des ampoules )... pas de problème jusqu'à présent.

Pour le support, il a le plexi comme dit Tilikum, et aussi la plaque pour circuit imprimé en époxy, éventuellement le modèle sans cuivre.

Visite guidée?
Bonjour Tilikum, à force de voir des photos de l'intérieur de ton voilier, j'aimerai bien le visiter. Est-ce envisageable?

:acheval:

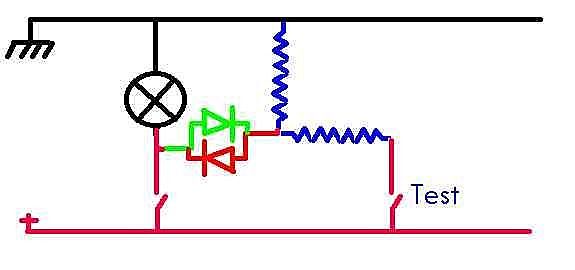

Avec testeur d'ampoule

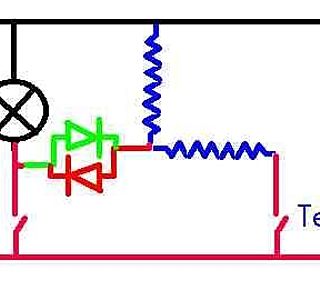

En pièce jointe le schéma de branchement en utilisant une led bicolore par inversion de polarité (dans un sens elle s'allume en vert et dans l'autre en rouge.

Le schéma que je propose permet de tester le fonctionnement des lignes comportant des ampoules.

Lors de la commande par l'interrupteur normal, la led est alimentée comme dans les autres schémas proposés. Si on ne s'est pas trompé de sens, elle s'allumera en rouge, comme d'hab.

Si le poussoir "test" est actionné, deux cas de figure :
L'ampoule est OK =&gt la led s'allumera en vert par retour de la masse au travers de l'ampoule,
L'ampoule ou la ligne est HS =&gt pas d'allumage de la led.

Les deux résistance du pont diviseur devront être identiques et il me semble ('évaluation à l'arbalète coudée)que des valeurs de l'ordre de 200 à 500 ohms devraient convenir.

Post scriptum
Bien sur, si plusieurs lignes doivent être modifiées il suffit d'un seul bouton poussoir"test". Dans ce cas il alimentera en + chacune des résistance "côté positif" de chacun des ponts diviseurs de chacune des lignes.

800 ?
tu préfèrerais donc 800 ohms ?

Soit. L'arbalète coudée n'est pas un outil précis.

Salut Daniel,
Pour la dymo j'ai répondu plus haut à RV. Pour le plexi, tu peux utiliser n'importe quelle teinte et d'ailleurs même sans teinte, puisqu'il suffit de passer un coup de peinture sur la face intérieur après un dépolissage grossier.

La photo du petit tableau plus haut a été prise sur une vedette surmontée d'un gyrophare bleu... ;-) J'ai utilisé un bout de plexi non teint, juste peint par derrière d'un coup de bombe de peinture noire : dix secondes !

[color=blue]_/)[/color]

Merci, AD
Page 330 sur le catalogue AD 2006, mais elles sont déjà écrites. 36 étiquettes pour 3,70€.

Merci

RV

Précision pour les leds :
Un matelot m'ayant demandé cette précision par MP, autant en faire profiter ceux que ça pourrait intéresser...

Un fois le trou fait, je remplis le trou de mastic silicone transparent et y enfonce la led. Ainsi il n'y a pas d'air entre le plexi et la led et l'aspect est bien plus joli.

Pour faire des trous réguliers en étant sûr de ne pas déboucher, deux solutions :

• La perceuse à colonne la plupart du temps munie d'une butée réglable.
• La perceuse sans fil que tout le monde a à bord, il suffit de mettre un bout de tube sur le forêt qui ne laisse dépasser que la longueur de forêt autorisée. C'est très précis ! ;-)

[color=blue]_/)[/color]

pffffffffffffffffffffffffffff
quel pro, si j'étais mauvaise langue, je dirai que tu ne t'en sers pas, même pas usé :oups: :lavache: :jelaferme:

a noter , qu il existe une série
:tesur: de dijoncteurs dédiés au continu chez merlin gérin !! :reflechi:

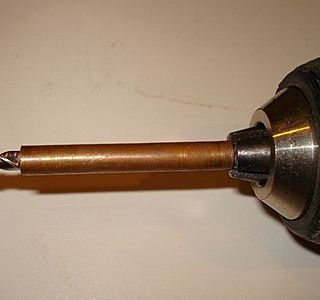

Détail
du foret équipé d'un bout de tube pour limiter sa course.

Pratique également pour percer les cadres de panneaux solaires sans risquer de blesser le dessous des cellules, et aussi pour percer des tubes inox sans aller taper au fond du tube et casser le foret. (les HSCO sont fragiles et chers...)

[color=blue]_/)[/color]

A presque cinq euros
le foret de 4 mm, j'espère bien que ça ne s'use pas trop vite ! Même si contrairement au manuel je perce l'inox à sec et à vitesse maxi, ce qui sort deux beaux copeaux continus... ;-)

[color=blue]_/)[/color]

E-T-A.
...Une organisation terroriste?...NON! un site donné plus haut par "GRETA" (non inscrit-dommage!-)
l'adresse net est: "e-t-a.com"
Je m'y suis rendu et j'ai téléphoné.
Au bout du fil un dénommé "Stéphane" trés sympa et surtout au "top" de la compétence pro!
Il m'a conseillé l'interrupteur de type 3131-A qui est un disjoncteur prévu entre autre pour la marine.Celui-ci est fabriqué en z'Allemagne.Le délai de livraison aprés commande ferme est de l'ordre de 6 à 8 semaines.Le prix moyen est de 23 Roros TTC l'unité.

J espère que depuis octobre 2007 c'est résolue 👼👼

Le Moko

Bonjour,
je posais justement la question il y a quelque temps ici :
www.hisse-et-oh.com[...]sion-3d

Quelqu'un a une idée de prix d'une face avant usinée alu sur ce genre de sites?
