Désaccouplement groupe froid

Bonsoir,

Tout est dans le titre!

Je dois désaccoupler l'évaporateur du groupe froid (modèle en carré BD35F), afin de faire ressouder le tuyau de l'évaporateur.

Le problème est que ce n'est pas moi qui est monté l'ensemble et je ne sais donc pas trop à quoi m'attendre.

Je lis la notice et cela me paraît complexe, un peu peur de faire une bêtise...

Si quelqu'un a un retour d'expérience et peut m'expliquer comment désaccoupler avec un langage simple (pas comme la notice!).

Déjà, je n'ai pas les capuchons de protection que je suis censé remettre après avoir désaccoupler...

Après à lire la notice, j'ai l'impression qu'il faut utiliser les deux clés plates en même temps...

Enfin, je sais même pas dans quel sens je vais devoir tourner quatre écrous pour désaccoupler...

Si vous avez des conseils avant que je me lance:)

Merci,

Ci-dessous le lien vers la notice (pages 8-9 pour les schémas et pages 65-66 pour le texte).

assets.waeco.com[...]-01.pdf

L'équipage
05 fév. 2015
06 fév. 201516 juin 2020

bonjour, amha tu dois faire faire cette intervention par un frigoriste, quand tu vas désacoupler les tuyaux, le gaz va partir , en plus si tu dois ressouder il n'y a plus de gaz dans les tuyaux , il y a quelques années j'ai installé un groupe
sur la notice ils indiquait serrer en laissant 1.8 mm entre les deux écrous, je l'ai fait 3 jours plus tard le frigo donne du chaud???? nous étions a yeu, j'ai appelé un frigoriste ,il m'a expliqué qu'il serrait toujours les écrous a mort !!!sinon petite fuite, après avoir serré il a passé un petit appareil , qui détecte le gaz . pas de fuite cout de l'intervention 50euros si je me rappelle bien y compris le gaz,
depuis nos bières et le rosé toujours frais!!!!!
cordialement jf :alavotre: :goodbye:

06 fév. 2015

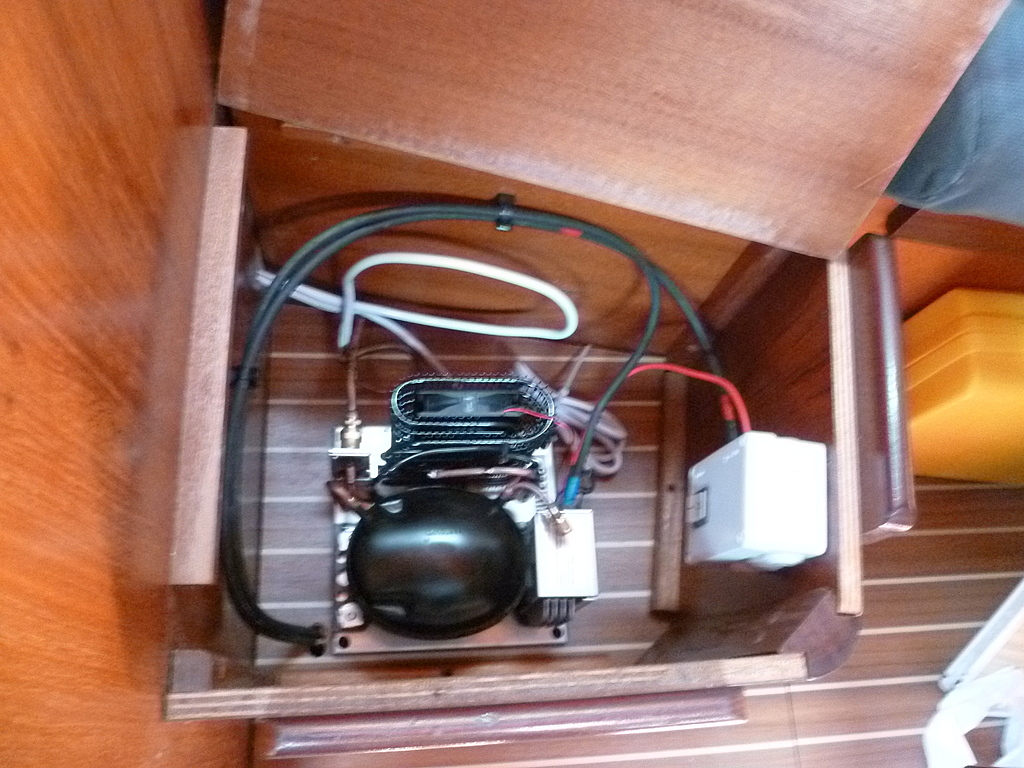

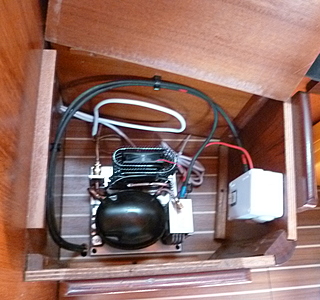

re en haut a gauche de la photo tu as des tubes de cuivre qui se termine par des écrous c'est ceux la qu'il faut dévisser avec 2 clefs plate

06 fév. 2015

bjr,
normalement sur les groupes waeco les raccords sont auto obturables
il faut faire attention en desserrant de ne pas faire tourner les tubes
mais normalement il n'y a pas de perte de gaz .
si tu as eu un trou dans le circuit ,une fois que ce sera réparé il faudra rincer ,tirer au vide et recharger ,attention au gaz le r12 n'existe plus .
le mieux à faire c'est de tout démonter et d'amener ça chez un frigoriste qui fera le nécessaire .
alain
