Démonter hélice, ligne d'arbre

Bonsoir,

Qu'elle est la bonne procédure pour démonter une hélice de son arbre de ligne.
Emmanchement conique avec clavette.

Dévisser l'écrou OK
puis débloquer l'hélice qui semble un peu collée??????Comment?

Merci

L'équipage
guy07800guy07800
16 oct. 2014
Lulu2Lulu2
16 oct. 201416 oct. 2014

D'abord, ne pas enlever l'écrou, le desserrer seulement (pour éviter que l'hélice ne tombe par terre quand elle se décollera).
Plusieurs choses à essayer successivement :
1) Frapper le bout de l'arbre avec un marteau en intercalant un jet en bronze ou, à defaut, une pièce de bois dur.
2) Utiliser un arrache.
3) L'arrache étant en tension, chauffer l'hélice au chalumeau et frapper sur l'axe de l'arrache.
Et si tout ça ne marche pas, recommencer avec du dégrippant.

Répondre
bil56bil56
16 oct. 2014

frapper latéralement le moyeu de l'hélice en tenant fermement un tas (gros marteau par ex) de l'autre côté,
ça lâche d'un seul coup en général, laisser qques filets vissés sur l'écrou, sinon gare à la chute sur le sol !

Répondre
(MOBY)(MOBY)
16 oct. 2014

Sur le sol c'est pas grave; sur les pieds ça fait mal!!

Répondre
MamitaMamita
16 oct. 201416 juin 2020

Salut Guy
Si hélice 2 pales = extracteur simple

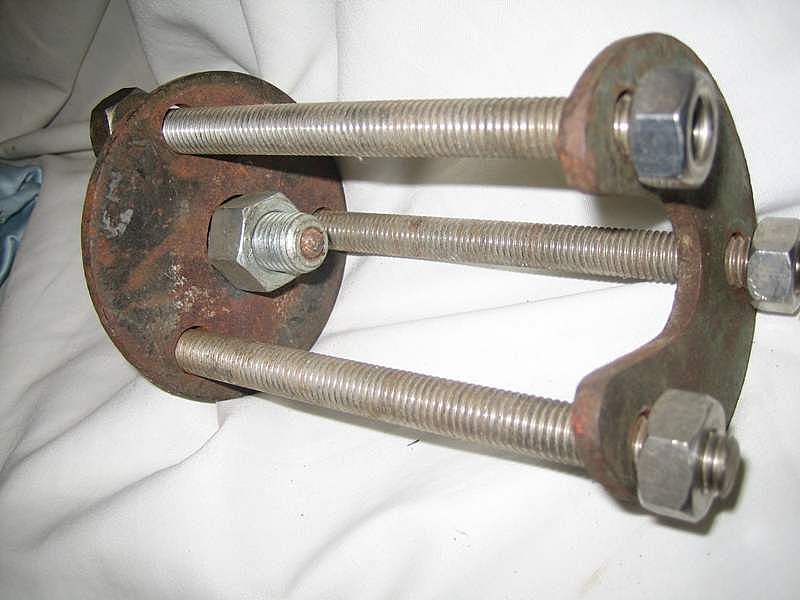

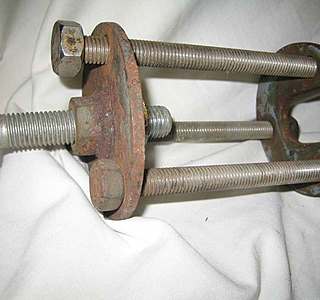

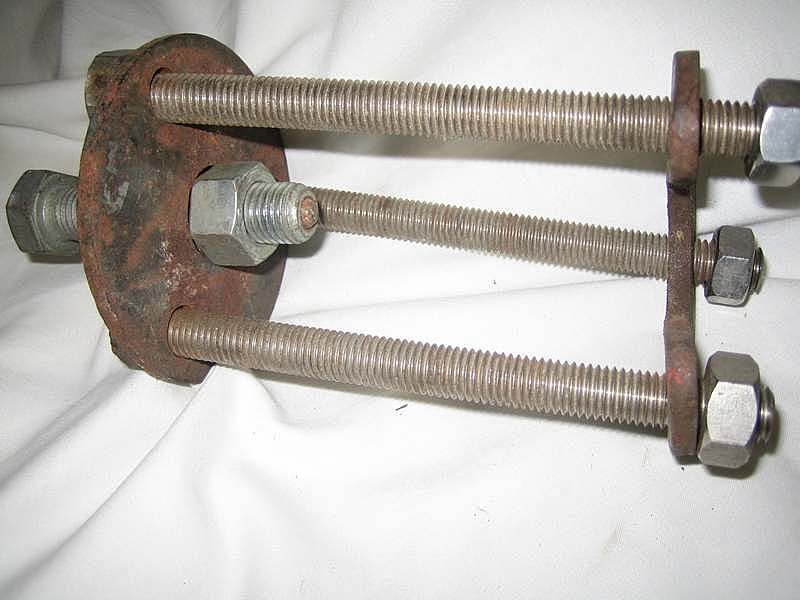

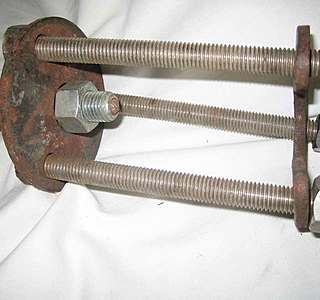

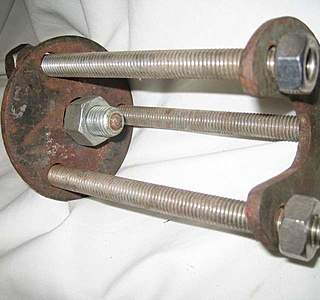

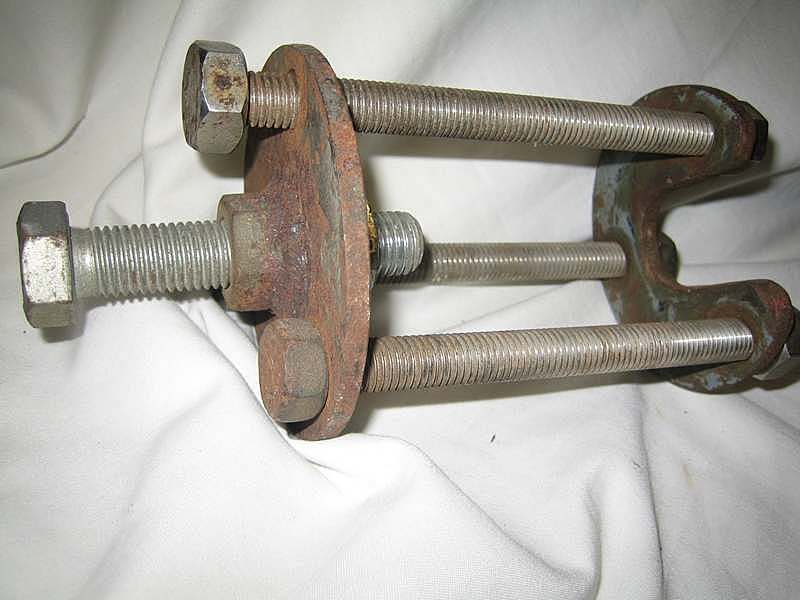

Si hélice 3 pales = extracteur d'hélice
Voir photos ci joint
Process:
On amène l'écrou d'hélice sur ses derniers filets sans l'enlever
On met en tension les 3 tiges filetées
On met en tension le boulon central A noter que ce boulon a une bille de centrage pour aller dans le trou de centrage de l'arbre pour bien appuyer sur le centre de l'arbre.
On serre les 3 vis filetées et on tend bien le boulon central; l'hélice devrait sortir.
Sinon , taper un bon coup de massette sur la tète du gros boulon central, l’hélice devrait venir à tout coup...
Mamita

Répondre
guy07800guy07800
17 oct. 2014

OK, Merci

Finalement l'hélice est venue sans trop d'efforts.

La méthode "frapper latéralement le moyeu de l'hélice en tenant fermement un tas (gros marteau par ex) de l'autre côté" ne risque t elle pas de faire bouger la chaise qui tient l'arbre d'hélice??

Guy

Répondre
bil56bil56
17 oct. 2014

taper sans tas abimerait la chaise ou le tube ...

Répondre
guy07800guy07800
17 oct. 201416 juin 2020

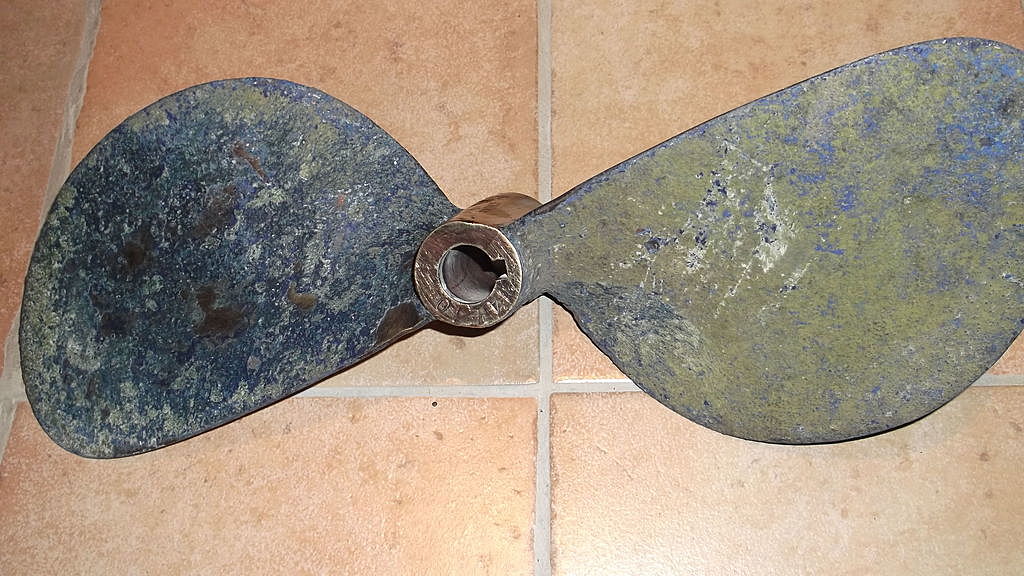

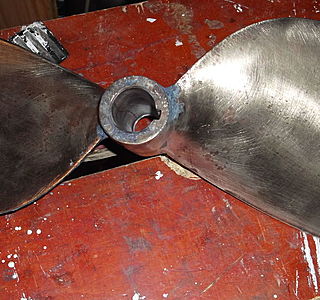

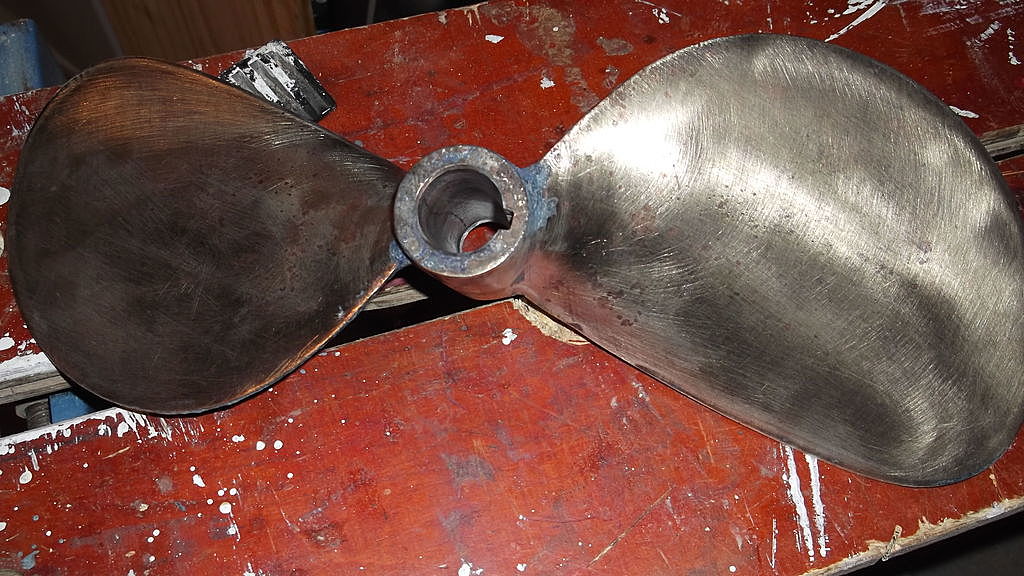

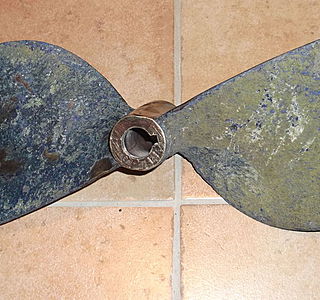

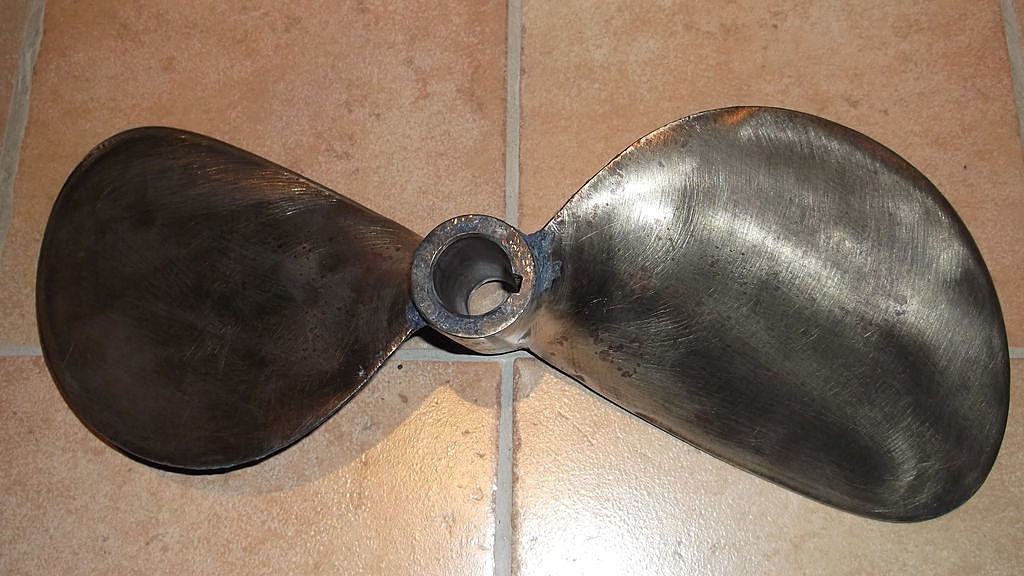

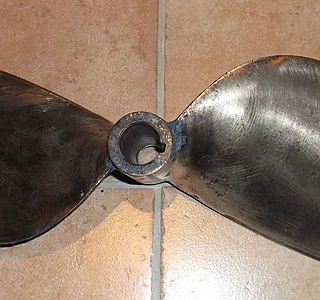

Voici l'hélice 14x10

Répondre
Mery14Mery14
18 oct. 2014

Cette hélice est nickel ! Quel est le moteur pour entraîner cette hélice ?

Répondre
guy07800guy07800
18 oct. 2014

Yanmar 1GM10
inverseur 2.6 pour1
arbre de 25mmm
bateau de 2500Kg
Hélice 14x10

Répondre
larolaro
18 oct. 2014

Je l'ai vu faire par un professionnel sur mon bateau. Il a chauffé l'hélice av une lampe a souder, de loin sans exces. Elle est sortie comme dans du beurre

Répondre
azorg29azorg29
07 mars 2016

Bonsoir,

Je rebondit sur le post, suite au démontage de mon hélice, inlay avait pas de clavette !.
Pouvez vous me dire ou en trouver une nouvelle svp.
J'ai regarder sur les différents catalogues de vendeurs et rien.

Merci de votre retour.

Thierry

Répondre
(tadorne)(tadorne)
07 mars 2016

Je détourne aussi ce post pour "l'autre côté". Quelle méthode et précaution pour changer le carbone du joint tournant ??

Répondre
simbadsimbad
07 mars 2016

voir chez France Hélice, ou tout chantier naval de plaisance ou pêche
sinon faire faire chez un artisan de mécanique générale, dans un morceau de bronze
JL.C

Répondre
azorg29azorg29
07 mars 2016

Merci Simdad.
Je vais voir chez un chantier.
Bonne soirée

Répondre
