Demande d'aide pour branchement pompe de cale

tu ne pourrais pas faire un montage un peu plus compliqué pour une pompe de cale? :mdr:

le rouge... avec les rouge...
le bleu... avec le bleu...
:reflechi:

Je reprend, je n'avais pas fait attention à tes photos j'avais en tête un panneau électrique.

Ton interrupteur a 3 positions: manuel, auto et off.
Ta pompe a 3 fils, 2 positifs et un négatif. Tu branches un positif sur ton interrupteur à la position manuel (blanc sur ta photo) et l'autre positif à la position auto (bleu sur ta photo).

Le négatif là où est le fil vert sur ta photo ou sur la borne avec tous tes autres négatifs.

Le bleu c'est le positif automatique (un des 2 positifs venant de ta pompe). Le blanc c'est le positif "manuel" et le vert c'est le négatif. Il n'y a pas de fil en position "off".

Salut

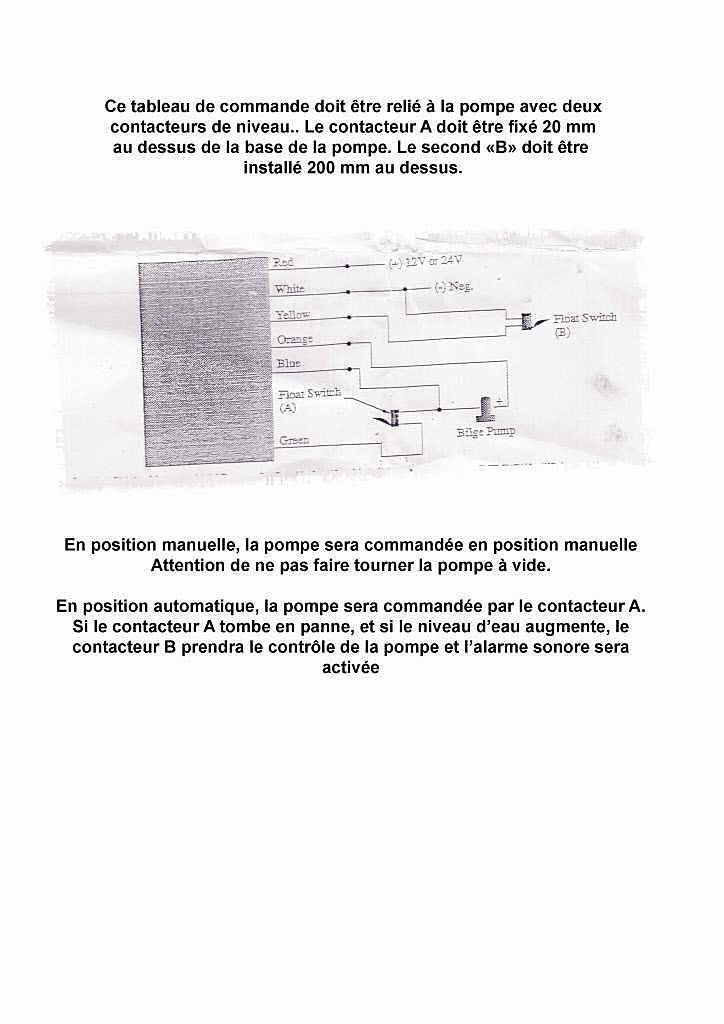

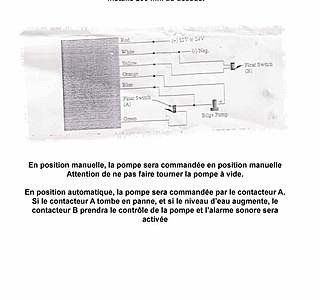

D’après moi, tu as une pompe Whale supersub automatique avec un seul contact déclencheur, (3fils) et ton tableau de bord est de marque Bilge Pump pour deux contacteurs et (5 fils); le 2eme contacteur allumant le buzzer en cas de débit important et continu ...
On peut bien sur adapter ton tableau pour ta pompe Whale, mais tu n'auras pas les 3 leds qui seront fonctionnelles.

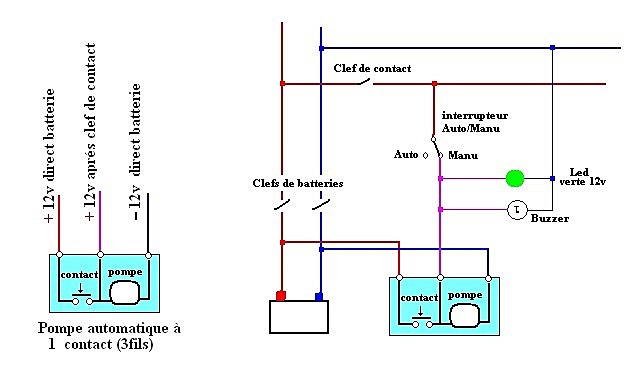

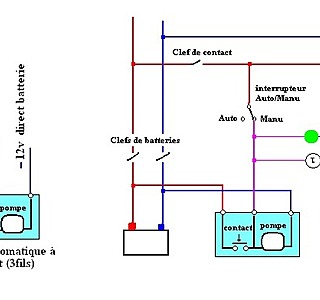

On peut monter par exemple : en manuel qui fait fonctionne une led et le buzzer, et en automatique qui fera fonctionner la meme led et le buzzer...
En clair, chaque fois que la pompe de cale fonctionnera (en manuel ou en automatique) elle actionnera le buzzer et une led.
C'est "pas tant si bien", mais c'est déjà pas mal....
Mamita

personne pour m'aider?

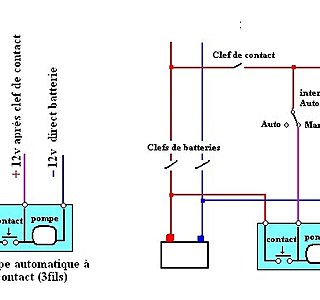

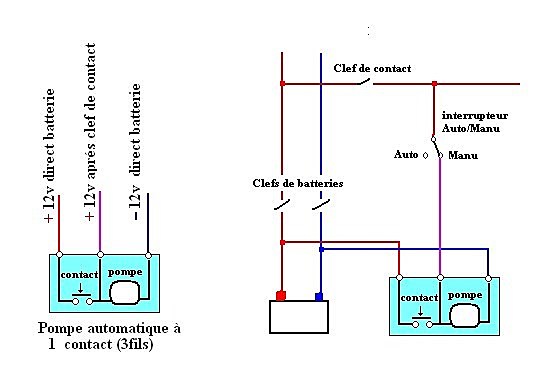

Merci mamita, c'est pas grave si les led ne sont pas opérationnelle, quelqu'un aurait-il un schéma de montage?

C'est vrai,ça marche que si il y a de l'eau :acheval:

si tu veux un montage simplissime...

branche le (+) en partant du panneau d’alimentation électrique sur ta pompe de cale (bien respecter la polarité)

branche le (-) du panneau électrique jusque dans les fonds près de la pompe de cale.

branche le (-) de ta pompe de cale et laisse trainer le fils dans les fonds pas trop près de l'autre fils qui viens du panneau

en cas de besoin ta pompe démarre toute seule et t’avertis de la présence d'eau dans les fond (si tu es dur de la feuille tu peux rajouter un klaxon en // sur le montage)

:acheval:

je ne suis pas responsable des suites d'un tel montage... se renseigné au passage sur les méfaits de l’électrolyse

au pire, vu l'efficacité de la plupart des pompes du marché, tu coulera quand même si tu comptes dessus.

vu le montage réalisé sur la plupart des voiliers, le résultat risque d'être plus efficace que la moyenne...

au fait, le simple est l'ennemi du cher!

si tu remplace le mot fond par contacteur automatique... tu as une partie de la solution

le montage en manuel, se situe en parallelle du systeme automatique :tesur:

la pose judicieuse d'un interupteur sur le systeme, te permet de passer du OFF/auto/Manuel comme decrit sur la notice!
