Demande aide pour cablage Pompe de Câle Automatique SAHARA 12V

bonjour,

Relis celà:

www.hisse-et-oh.com[...]de-cale

Pour ma part j'ai mis un inter 3 positions, simple, pas cher, pas prise de tête, pas encombrant!

Gégé

sur la pompe de cale j'ai 3 fils
1 marron
1 marron et blanc
1 noir.

Merci,
Et tous ça va me faire fonctionné l'alarme du le tableau de commande

Pas évident à câbler quand ont est menuisier de métier.

Salut M@t34,
Il y a un petit probleme:
1°) ta commande est prévue pour un fonctionnement avec 2 contacteurs (mini/maxi) de niveaux externes et pour une pompe a 2 fils. Cette commande est prévue avec un système d'alarme visuelle (voyant a led) et une alarme sonore (buzzer). Mais tu n'as pas les 2 contacteurs de niveaux...
2°) ta pompe est une pompe a 3 fils , donc avec un contacteur a niveau incorporé dans la pompe.
Malgré que la commande ne soit pas affectée à ce type de pompe à 3 fils, on peut bien sur, modifier la filerie, mais en faisant des choix d'utilisation.
par exemple:
a) ne se servir que de l'interrupteur "manuel/arrêt/automatique"
b) puis, activer le témoin led verte, quand la pompe fonctionne (manuelet automatique)
c) puis, activer en plus le buzzer chaque fois que la pompe fonctionne (manuel et automatique)
.C'est donc a toi de choisir ce que tu veux; en fonction de ton désir, on devrait arriver a brancher ta pompe et te proposer un schema de branchement...
Mamita

L'ideal serait d'avoir:

a) l'interrupteur "manuel/arrêt/automatique"
b) la led verte, quand la pompe fonctionne (en manuel ou automatique)
c) avoir une alarme visu (led rouge) ou sonore quand j'ai de l'eau dans ma cale moteur.

Et surtout que ma pompe de cale se mette en marche automatique quand je ne suis pas à mon canot.

@Mamita,
J'ai toujours des fils en trop.
Sit tu as une solution , je suis preneur.

Re,
D’après moi, (je n'ai pas toutefois les affaires sous les yeux!), tu peux relier le fil jaune et le fil orange ensembles.
Fil blanc impérativement au -B 12v de la batterie et avec le fil (NOIR) de la pompe .
Fil rouge du fusible impérativement au +12 v de la batterie.
Fil bleu sur la borne manuel de la pompe avec fil (MARRON/BLANC)
Fil Vert sur la borne Automatique de la pompe avec le fil (MARRON)
Fait un essai, ca devrait fonctionner , sans être sur pour les leds! Chaque fois que la pompe tourne, il devrait y avoir le buzzer et au moins une led d'allumée.
tiens nous au... courant!Mamita

Re,
Avec ta commande et surtout les 2 niveaux qui vont avec (mais que tu n'as pas!), je pense que c'était possible....quoique je n'en vois pas trop l'utilité !
Comme il est branché directement sur la batterie, il ne faut pas perdre de vue que le système fonctionne en automatique, mème... si tu n'es pas a bord ! Et si tu n'es pas a bord, le voyant et/ou le buzzer allumés ne servent à rien.Tout est question de principes.
Mamita

Bonjour Mamita,

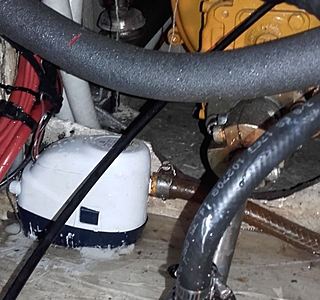

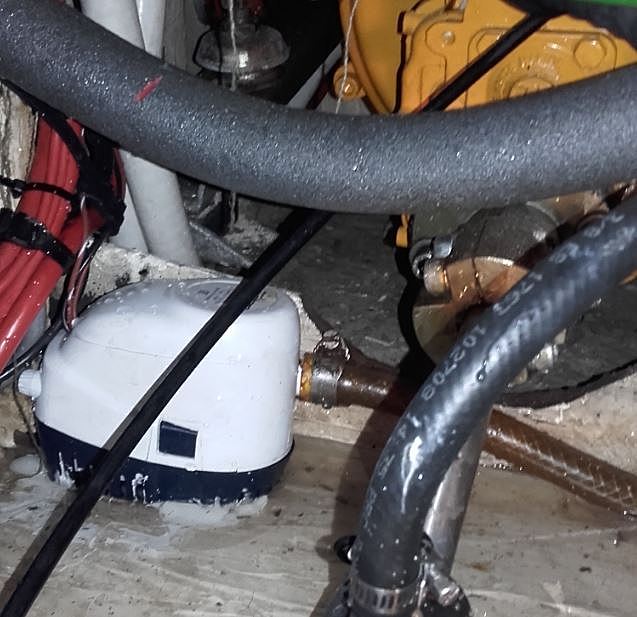

me voilà de retour de mon canot, pompe installer et contacteur sans soucie.
Ca à fonctionner de suite pas eut de soucie,

Merci à tous

A l'époque ou j'ai mis ce poste, je cherchais surtout des renseignements pour le câblage.
Celui à été fait et tous fonctionne à merveille

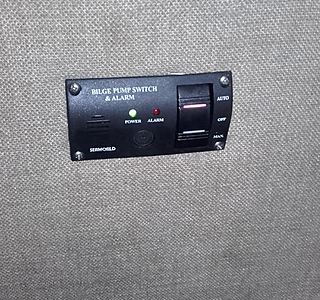

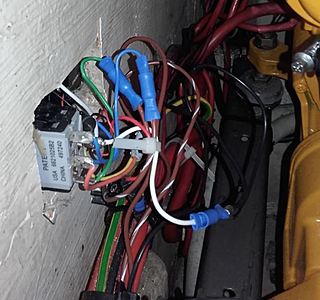

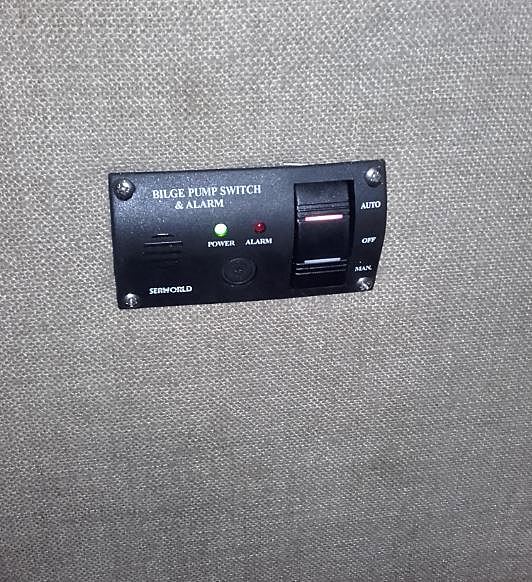

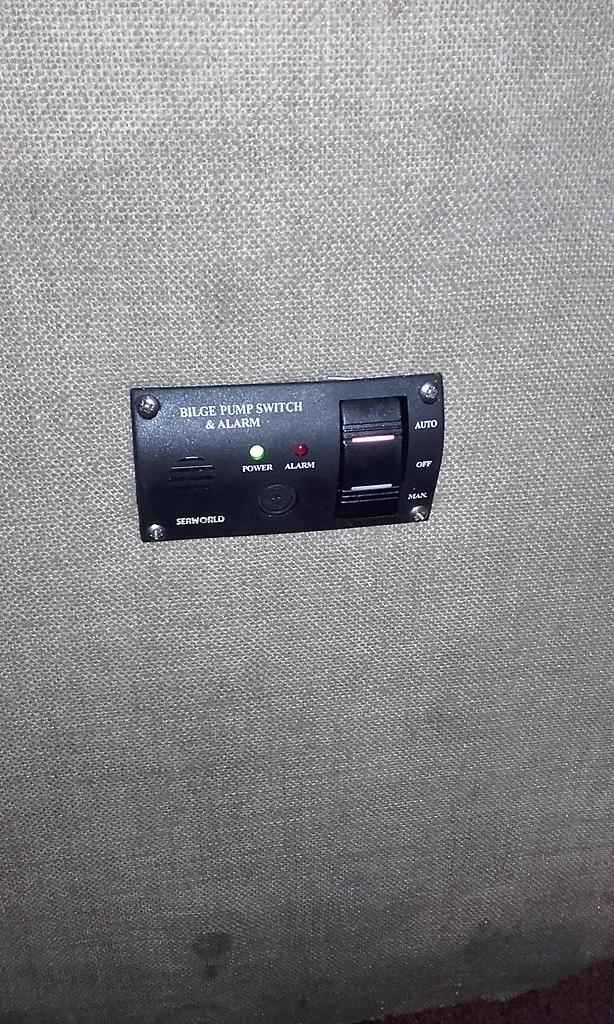

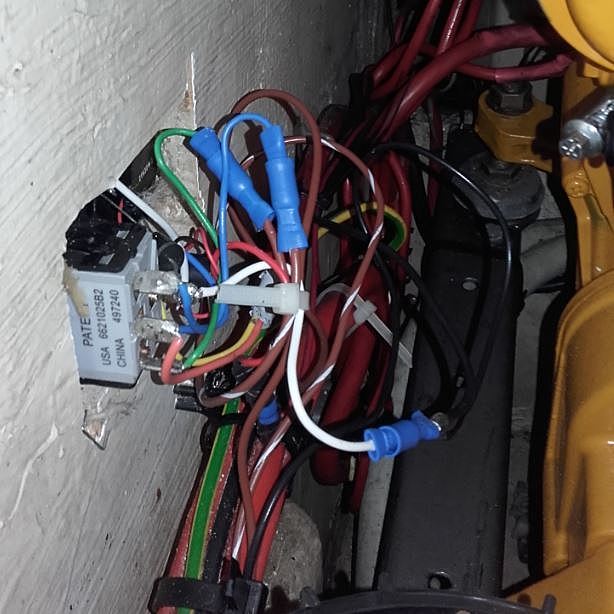

La photo à été prise avant que je protége le tous.

Merci alain, la pompe est en fonction.
