DELFT SHIP question technique

Salut à tous

j'ai su, mais je ne sais plus faire deux actions avec ce logiciel :

1) scinder une surface existante en deux calques différents, afin de tenir compte d'un échantillonnage différent dans le devis de poids, suivant la zone.

2) faire le contraire... réunir deux calques en un seul, pour ne faire qu'une seule surface.

A vous lire
Vincent

(Guillemot)

07 oct. 2011

Tous
Non lu

contactez moi je travaille sur delftship pro de... JeanL07 oct. 2011

merci beaucoup j'essaye ça ce soir, et je vo... (Guillemot)07 oct. 2011

Bonjour, j ai telecharger delftship en version ... florian7314 juil. 2014

Que cherches-tu à faire ? Edit->Edge->Extrude ... Peuwi14 juil. 2014

c est un paragon 31 comme navire que je veux cr... florian7316 juin 2020

Très joli. Où est le problème ? Peuwi15 juil. 2014

Bonjour Sur la photos du tutoriel que j ai mi... florian7315 juil. 2014

Geeeez ! Ce serait presque une question précis... Peuwi15 juil. 2014

Merci pour la reponse florian7315 juil. 2014

JeanL

07 oct. 2011

contactez moi je travaille sur delftship pro depuis 7 ans, je le connais bien
pour scinder une surface existante en 2 calques vous ne pouvez pas le faire directement,
d'abord vous devez couper le premier calque en deux parties (horizontalement ou verticalement suivant la position choisie du nousveau calque
attention, pensez a tracer une ligne au milieu de la surface que vous voulez mofifier, point + ligne),
ensuite cliquez sur ajouter un calque, puis retracez le nouveau claque en suivant le tracé de la surface de l'ancien que vous voulez modifier (point)
une fois tous les points joints (attention a bien suivre leur chnonologie et a ne pas croisser leur saisie)
cliquez sur créer une nouvelle face de contrôle, a ce moment les lignes formant le périmètre du nouveau calque doivent changer de couleur pour devenir verte,
cliquez sur la ligne que vous avez tracé sur l'ancien claque, mettez la à la poubelle, les lignes du nouveau calque reprennent leur couleur d'origine (normalement rouge) voila votre nouveau calque est tracé
pour réunir 2 calques, cliquez sur la ligne centrale joignant les calques, cliquez sur supprimer un bord en joignant 2 faces en une seule (c'est représenté par un carré coupé en deux par une ligne serrée entre 2 flèche)
bon courage
sur quelle version travaillez vous
JL

Répondre

(Guillemot)

07 oct. 2011

merci beaucoup

j'essaye ça ce soir, et je vous recontacte.
Il me semblais néanmoins (mais je dois me tromper) qu'il y avait une solution plus simple.

je travaille sur la version gratuite, je fais mes plans pour moi même. Cette version suffit pour de petits voiliers, même s'il manque pas mal de fonctionnalités.

j'aimerais néanmoins passer à une version plus complète

Vincent

Répondre

florian73

14 juil. 2014

Bonjour, j ai telecharger delftship en version gratuite et ai commencer un modele, j ai trouver un petit tutorial pour m aider etant debutant, malgrer tout quand j arrive a la lecon 4 du tutorial sur la partie a extruder je n y parviens pas.
Serais il possible de me donner un coup d emain s il vous plait?
Cordialement.

Répondre

Peuwi

14 juil. 2014

Que cherches-tu à faire ?
Edit->Edge->Extrude permet de créer une nouvelle surface à partir d'une ligne : cela transpose la ligne à un autre endroit, en créant une surface.
C'est par exemple utilisé pour créer un pont à partir du haut du bordé.
L'avantage est de créer les surfaces dans le bon sens, utile pour je ne sais plus quel calcul.

Si tu as une question, pose la de façon précise (je n'irais pas lire le tutoriel pour toi), j'essaierais d'aider si je repasse par là.

Répondre

florian73

14 juil. 201416 juin 2020

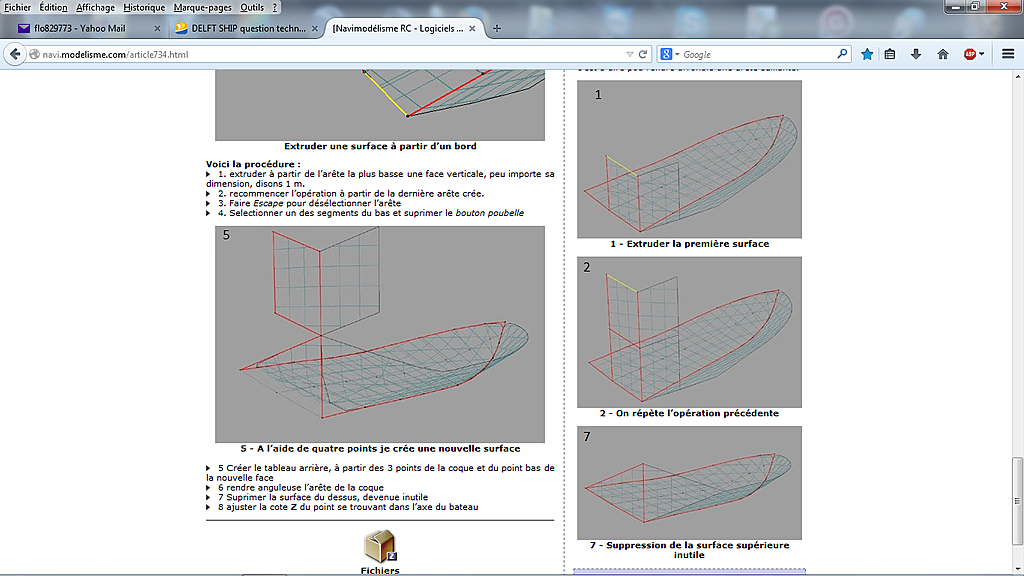

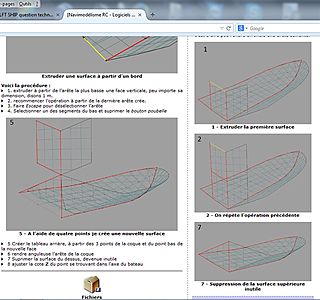

c est un paragon 31 comme navire que je veux creer et quand j arrive a la partie du tableau arriere la je comprend pas ce que il faut faire car cela est mal expliquer pour extruder, je vous joint un screen de l etape a realiser.
Cordialement.

Répondre

Peuwi

15 juil. 2014

Très joli.
Où est le problème ?

Répondre

florian73

15 juil. 2014

Bonjour
Sur la photos du tutoriel que j ai mit je bloque a l etape 5; la partie a extruder, je ne comprend pas comment il faut proceder.
Cordialement.

Répondre

Peuwi

15 juil. 2014

Geeeez !
Ce serait presque une question précise, après seulement 3 posts.
Je trouve assez débile de la part du tutoriel d'utiliser 2 extrude pour seulement créer un point.
Néanmoins, il utilise extrude à l'étape 1 et 2 (de façon fort inutile en plus).
A l'étape 5, il ... crée une nouvelle face.
Tu n'as donc pas de problème avec extrude, mais avec la création d'une face.

Pour créer une face (ce qu'extrude sert justement à éviter), il faut sélectionner les points dans l'ordre, aller de façon assez logique dans edit->face->new.
Quel est le bon ordre ? Tu verras à l'usage, il suffit d'avoir la visibilité des faces bouton "show interior edge", et cliquer sur la face, pour voir des petits traits blancs qui doivent pointer vers l'exterieur. Si ce n'est pas bon, l'ordre de sélection était inversé, donc, on recommence, ou on utilise edit->face->invert.
Sans cela, les calculs de flottaison buggeraient.
Extrude sert justement à éviter cette vérification.

Très chiant de devoir aider quand la réponse est 5 fois plus longue à écrire que la question. Si la prochaine question est aussi lapidaire, tu te débrouilleras sans moi.

Répondre

florian73

15 juil. 2014

Merci pour la reponse
