Cyrix LI Ct - BVM 700 - LifePO4

Hello,

j'ai installé un pack de life, de la manière la plus simple qu'il soit - pas de BMS.

J'ai le schema ou tout les elements de charge arrivent a la batterie moteur.
Le "débordement" dans le pack Life étant géré pat un Cyrix Li Ct.

J'ai un BVM 700 sur le pack Life.

Je pilote le Cyrix pour qu'il coupe a 13,7 V via le relai du BVM 700.

pour cela j'ai dut configurer
- inversion de l'état du relai (normalement fermé au lieu d'ouvert) du BVM 700 (menu 12 invert relay)
- High Voltage relay (menu 20) a 13,7 V.

Ainsi tant que la tension batterie est < 13,7 V j'ai +12 V aux bornes 85 et 86 du Cyrix, donc il peut fonctionner.
Si tension batteries >13,7 V le relai du BVM700 se coupe et le cyrix s'ouvre - la charge se stop.

OK tout ça fonctionne parfaitement.

MAIS il y a toujours un MAIS

Ce fichu relai fermé en permanence consomme environ 20 mA - ce n'est pas énorme mais un peu trop a mon gout pour laisser le BVM 700 alimenté en permanence (15 Ah par mois quand même).

si quelqu'un a une idée ...

Merci.

cezembres

07 sept. 2018

Tous
Non lu

Tu peux laisser le relais du BMV normalement ou... matelot@1900107 sept. 2018

Simple efficace !! MERCI. cezembres07 sept. 2018

Bonjour, N'y a t-il pas un risque que la cou... matmax06 mai 2020

Bonjour, la LED reçoit un courant de l'ordre de... matelot@1900106 mai 2020

Oui, le risque est très faible. Le bouton pous... matmax06 mai 2020

Bonjour Matelot19001, Le schéma n'est plus v... Haize Hegoa27 oct. 2021

Bonjour Éric, je le poste dès que je le retrouv... matelot@1900127 oct. 2021

Bonjour Matelot@19001 Sinon une description ... Haize Hegoa28 oct. 2021

Voici le schéma d'origine. La résistance est d... matelot@1900128 oct. 2021

Bonsoir Matelot@19001 Merci beaucoup pour le... Haize Hegoa28 oct. 2021

matelot@19001

07 sept. 2018

Tu peux laisser le relais du BMV normalement ouvert, et t'inspirer de ce schéma.
La broche 85 est alimentée en 12 V par la résistance R, et quand le relais du BMV se ferme elle tombe à 3 V environ ( tension directe de la LED ) et le Cyrix s'ouvre.
Testé, ça fonctionne.

Répondre

cezembres

07 sept. 2018

Simple efficace !!
MERCI.

Répondre

matmax

06 mai 2020

Bonjour,

N'y a t-il pas un risque que la coupure ne se fasse plus plus en cas de claquage de la LED ?

Répondre

matelot@19001

06 mai 2020

Bonjour, la LED reçoit un courant de l'ordre de 1 mA, le risque de claquage est très faible.
Il y a toujours un risque de défaillance de tout circuit et en particulier des relais. Une solution où l'ouverture du contact du relais du BMV coupe la charge est statistiquement plus sûre mais consomme plus.

Répondre

matmax

06 mai 2020

Oui, le risque est très faible.
Le bouton poussoir permet de plus de vérifier le bon fonctionnement (led et coupure).

Merci de votre réponse.

Répondre

Haize Hegoa

27 oct. 2021

Bonjour Matelot19001,

Le schéma n'est plus visible sur le forum, avez-vous encore celui-ci ?

Merci pour votre aide.

Eric de DOTA

Répondre

matelot@19001

27 oct. 2021

Bonjour Éric, je le poste dès que je le retrouve, ou je le redessinerai.
A moins que quelqu'un maniant les logiciels ad-hoc ne l'ai déjà fait.

Répondre

Haize Hegoa

28 oct. 2021

Bonjour Matelot@19001

Sinon une description devrait suffire car je pense que l'astuce mise en oeuvre est relativement simple.

La résistance doit être de 1 k Ohms non ?

D'avance Merci

Eric de Dota

Répondre

matelot@19001

28 oct. 202128 oct. 2021

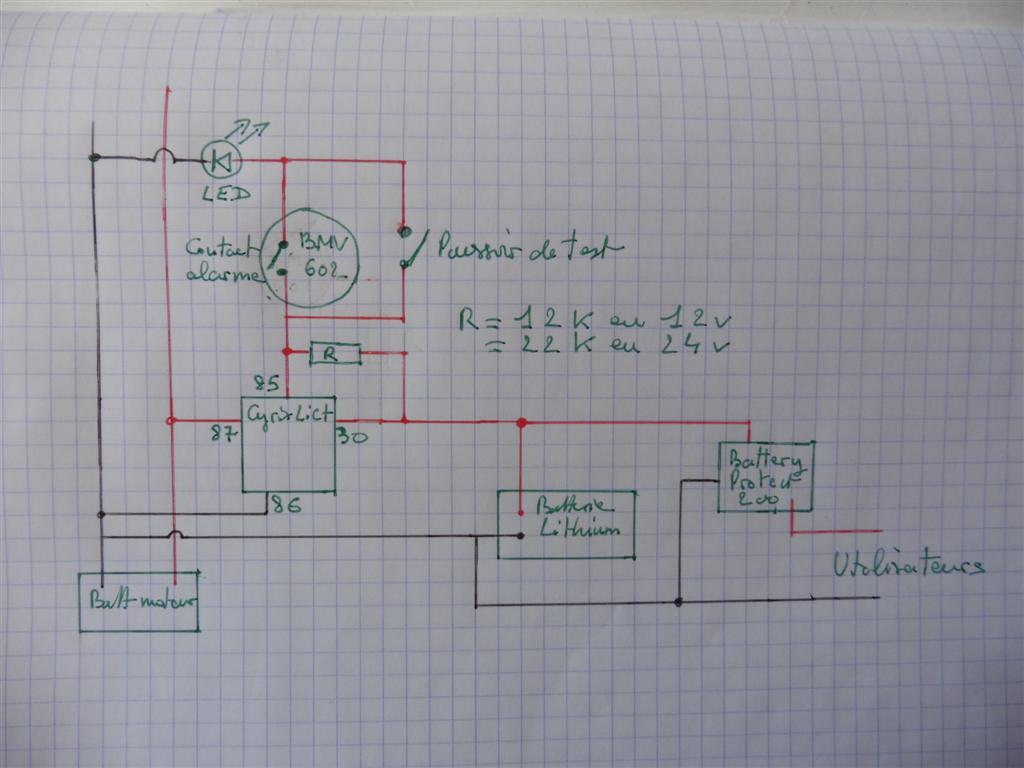

Voici le schéma d'origine.
La résistance est de 10 à 12K, cela fonctionne parfaitement chez moi depuis des années.
Au lieu du poussoir de test j'ai mis un inter qui permet de couper le Cyrix à distance (et donc la charge) depuis la table à carte où se trouve le BMV.
On pourrait de passer de la LED (un strap), dans ce cas le 85 serait à 0 V quand le relais est fermé, mais dommage de ne pas en profiter pour avoir un voyant d'état du Cyrix.
