Créer des 'cartes Google' directement à partir d'OpenCpn

Phiggins, l'auteur du logiciel GE2KAP et Pavel (= Nohal), l'auteur du pluging 'Google Earth' (GE)dans OpenCpn se sont associés pour permettre la création de 'cartes Google' directement à partir d'OpenCpn.

Voici la recette d'installation et d'utilisation

0 - Il faut impérativement la beta OpenCpn 2.4.506 !!!
à télécharger ici
www.opencpn.org[...]ownload

1 - télécharger (si vous ne l'avez pas encore) la version 0.7 du pluging 'Google Earth' ici
www.opencpn.org[...]plugins
Le mettre dans le dossier Pluging du programme OpenCpn (normalement ici C:\Program Files\OpenCPN\plugins)
Démarrez OpenCpn, allez dans Boîte à outils/compléments et activez le pluging (= 'Permettre') (les préférences par défault sont OK), puis fermez OpenCpn

2 - Si vous avez déjà GE2KAP, faites les étapes 2 et 3 à la fin de ce post, et virez l'ancien GE2KAP.rex et les anciennes .dll, le .log et les .Options.txt.
Vous devez avoir en plus convert.exe, tif2bsb, bsbtif.exe (sinon, installez ce qui manque comme décrit à la fin du post)

Sinon faites toute l'installation décrite à la fin de ce post

3 - Faites un raccourci de GE2KAP (clic droit souris, créer un raccourci)
Mettez le dans un endroit qui sera accessible quand OpenCpn sera ouvert (un coin du bureau par exemple, ou mieux la barre de lancement en bas de l'écran)

4 - Dans le dossier KAP, il doit maintenant y avoir GE2KAP.rex, convert.exe, tif2bsb, bsb2tif, windowrexx, Screenshot: OK ?

5 - Notez le chemin du dossier qui va contenir la future 'Carte Google' (au besoin créer un dossier spécial: pour connaitre le chemin, faites clic droit souris sur le dossier et priorités: le chemin peut être copié sur 'Emplacement'; il suffit d'y ajouter le nom du dossier précéder de :
par exemple C:\Users\François\Desktop; j'ajoute le nom de dossier 'cartes' donc au final C:\Users\François\Desktop\Cartes

6 - Lancez OpenCpn, cliquer sur l'icone Google Earth dans la barre des menus, cochez 'Connected to chart viewwport' s'il ne l'est pas; sur les cartes OpenCpn, allez vers un coin où vous voulez faire une carte. Le contenu de la fenêtre Google vous suit partout...
Redimensionnez la fenêtre Google pour couvrir la zone qui vous intéresse.
Ajuster le centrage en bougeant la carte.

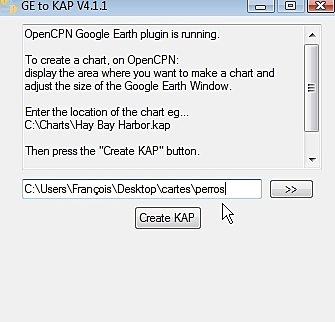

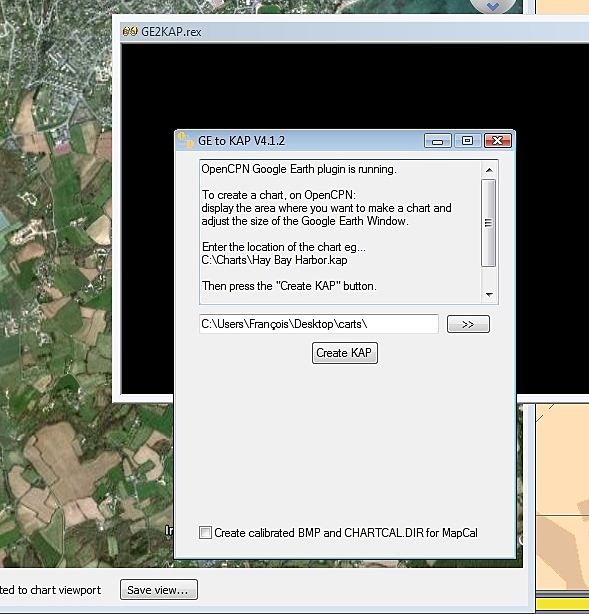

7 - Sans touchez à OpenCpn, lancez GE2KAP.rex en cliquant sur le raccourci. Dans la fenêtre qui s'ouvre, tapez ou collez le chemin du dossier carte, puis tapez \ suivi du nom que vous donnez à cette carte.
Par exemple C:\Users\François\Desktop\Cartes\PerrosGuirec
Appuyer sur 'Create Kap' et ne touchez plus à rien.

8 - Vous pouvez fermez la fenêtre Google Earth en cliquant sur l'icone de la barre des tâches. Vous pouvez vérifier que la nouvelle 'carte Google'.kap est bien dans le dossier en allant l'ouvrir.
Puis allez dans Boîte à Outils/cartes, choisissez ce dossier carte, (ou faites 'forcer la reconstruction de la base de données' s'il est déjà dans la liste)
La nouvelle carte Google doit alors être disponible....

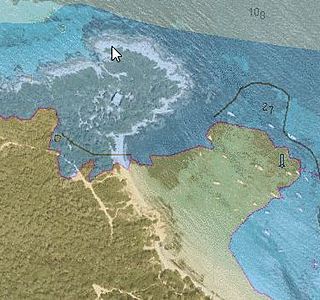

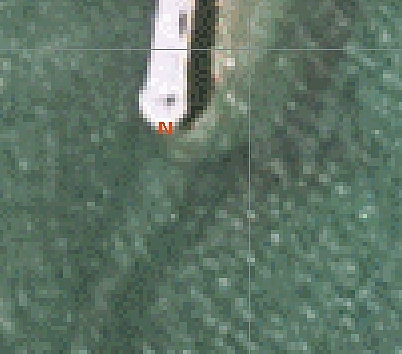

Exemple, le port de Perros


Installation complète de GE2KAP

1 - créez un répertoire (par exemple) G2EKAP et dedans un autre répertoire (par exemple) KAP

2 - téléchargez la version 4.1.1 de GE2KAP (= Google Earth to Kap) ici
www.gdayii.ca[...]dex.php

3 - Dézipper (mot de passe phiggins) le contenu de G2EKAP et mettez GE2KAP.rex, windowrexx.dll et Screenshot.dll dans le dossier KAP

4 - télécharger (Windows) ooRexx4.0.1.i586.exe (32bit) ici (j'ai dit la version 4.0.1, pas la 4.1.0, qui ne marche pas chez moi !!! ouvrez vos yeux)
www.oorexx.org[...]ad.html

5 - Exécutez-le pour installer ooRexx dans votre dossier programme.

6 - Si vous avez déjà un dossier ImageMagick dans vos programmes, désinstallez le (il y l'exécutable uninstall.exe pour ça dans le dossier)

7 - Allez à
www.imagemagick.org[...]oad.php

8 - choisissez dans la petite colonne de gauche en haut (Binary Release) Windows puis télécharger
ImageMagick-6.6.9-8-Q16-windows-dll.exe(par HTTP) et installez le

9 - Dans le dossier ImageMagick qui est maintenant dans votre dossier programme, chercher
convert.exe et faites le glisser dans le dossier KAP

10 - Télécharger le dossier libbsb-0.0.7-win32.zip ici
sourceforge.net[...]ownload
Dézipper et faites glisser tif2bsb et bsb2tif dans le dossier KAP.

11 - je suppose que vous avez déjà Google Earth sur votre ordi (au moins la version 5.1, on en est à la version 6.0.2 en beta, qui fonctionne bien chez moi) sinon dém..dez vous pour la télécharger...

12 - Facultatif : allez boire un whisky et/ou fumer un joint pour avoir suivi jusque là


L'équipage
10 mai 2011
10 mai 2011

L'info est intéressante et bravo pour la clarté du tuto.

Peux tu nous confirmer que les points 1 à 11 ne posent pas de problème de copyright ?

Merci

Jacques

10 mai 201116 juin 2020

Je pense que cela ne pose aucun probleme de légalité...
- Une carte personnelle n'est pas un document public.
- En revanche, la légalité de l'échange entre particuliers de ces 'cartes' est douteux.

C'est pourquoi avec cette organisation, chacun est reponsable de ses propres créations

Quant à l'application GE2KAP, elle se contente
- de se connecter à l'appli GE que chacun peut avoir légalement sur son ordinateur
- de piloter cette dernière.
Elle ne se connecte pas directement à un site Google.

cf.
earth.google.com[...]swer.py

"...Vous pouvez exploiter une image issue de l'application (GE) pour votre usage personnel (par exemple, sur votre site Web, sur un blog ou dans un document Word) à condition de conserver toutes les mentions de copyright et autres informations légales, y compris le logo Google. Cependant, vous ne pouvez pas vendre ces images à des tiers, les offrir dans le cadre d'un service ni les utiliser dans un produit commercialisé, comme un livre ou une émission de télévision, sans l'autorisation expresse de Google."

Le pluging respecte cette règle, en ne cachant pas les mentions et logo

10 mai 2011

OK, merci !

Jacques

10 mai 2011

tuto très complet, mais..
au point 10 :2 fichiers tif2bsb et 2 fichiers bsb2tif sont proposés :lesquels enregistrés ?
le point 5 : ou notez le chemin du dossier qui va contenir la carte google?
je penses ces précisions me permettront d'enregistrer dans opencpn les cartes google.
Merci

10 mai 201116 juin 2020

'au point 10 :2 fichiers tif2bsb et 2 fichiers bsb2tif sont proposés :lesquels enregistrer'
tif2bsb.exe
bsb2tif.exe
(les autres sont les sources en langage C)

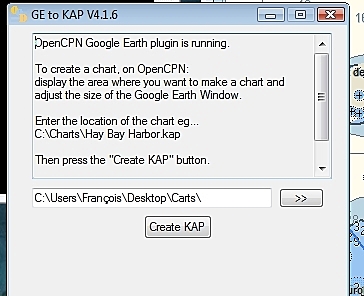

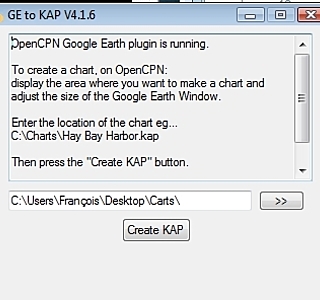

point 5 : où noter le chemin du dossier qui va contenir la carte google?
Sur un feuille de papier, ou par copier / coller dans le bloc-note ('notepad') de Windows (mon 'notepad' se trouve dans C:\Windows\System32; faites un raccourci à mettre sur le bureau ou la barre de lancement rapide).
Il faudra connaître ce chemin à l'étape 7

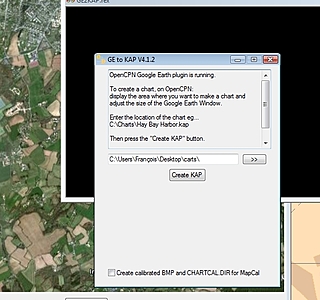

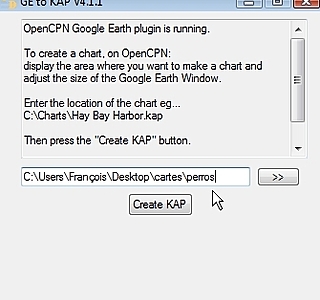

voir image

PS A l'étape 7, après avoir cliquer son 'Create kap, laissez se dérouler le programme jusqu'à entendre un petit bip et que la fenêtre GE2KAP(celle dans l'image ci-dessous) s'ouvre à nouveau avec le mot 'successfully' quelque part dans le haut du texte affiché. A ce moment, vous pouvez fermer GE2KAP et le pluging GE si vous ne voulez plus faire de carte.
Pour faire une nouvelle carte, ne fermer pas GE et GE2KAP, redimmensionnez si nécessaire la fenêtre de Google Earth, déplacer vous vers un autre endroit sur la carte, faites réapparaître GE2KAP (il peut être caché sous une fenêtre ouverte, taper le nouveau nom pour cette carte, et cliquer sur 'create Kap)....

Bonne chance !

11 mai 2011

Installation assez difficile d'autant plus que ma connexion coupe pendant les telechargements.
J'espere tout de meme y arriver...
Merci pour le tuto
Bonne etape 12

11 mai 2011

GE2KAP me produit une erreur ligne 425...

11 mai 2011

GE2KAP me produit une erreur ligne 425...

11 mai 2011

Dans ce cas, il faut d'abord regarder si toutes les étapes ont bien été suivies...
Peux tu joindre le fichier GE2KAP.log qui explique peut-être ce qui s'est passé ?

11 mai 201116 juin 2020

J'ai la même erreur; fichiers en annexe.


11 mai 2011

J'ai soumis à Phiggins, le concepteur de GE2KAP, sur le forum américain CruisersForum....

11 mai 2011

bien suivi toutes les étapes ....hélas,bloquage sur point 7. quand clic sur raccourci KAPGE2:ouverture du dossier KAP;quand clic sur dossier KAP,puis clic sur GE2KAP.REX,ouverture impossible demande quel programme utilisé pour l'ouverture. J'ai du mal interprété les consignes !!
peut-on m'apporter des précisions ? Merci

11 mai 2011

J'ai essayé : ça marche malgré quelques petits bugs. A stabiliser. Merci pour l'info.

13 mai 201116 juin 2020

Tout cela est formidable.
Pour les fichiers kap à partir de google eath, j'étais arrivé (xp)avec la méthode comprenant le calibrage en début d'année. Là, j'ai fait avec la nouvelle méthode et GE2KAP échoue au moment de l'ouverture avec un message d'erreur ligne 415.
Roland

13 mai 201113 mai 2011

Phiggins (l'auteur) suggère de vérifier
- La version d'OpenCpn est-elle bien la 506 et 0.7 pour le pluging ?
- La version de Google Earth doit être supérieure à 5.1: essayez de télécharger la version 6... si possible.
- dans outils /options... de GE, le mode graphique est-il bien 'DirectX'
Quel est la version du système (Vista, XP SP...)?

Je fais remonter à nouveau

(Et surtout vérifiez à nouveau toutes les étapes préalables...)

13 mai 201113 mai 2011
  • La version d'OpenCpn est bien la 506 et 0.7 pour le pluging ?
  • La version de Google Earth la version 6.
  • dans outils /options... de GE, le mode graphique est bien 'DirectX' La version du système est xp et je viens de faire l'install sur un seven qui n'avait pas encore servi aux cartes google earth calibrées avec le système du début d'année et c'est pareil (ligne 415). peut-être ai-je oublié ou mal fait quelque chose? Roland
13 mai 2011
  • La version d'OpenCpn est bien la 506 et 0.7 pour le pluging ?
  • La version de Google Earth la version 6.
  • dans outils /options... de GE, le mode graphique est bien 'DirectX' La version du système est xp et je viens de faire l'install sur un seven qui n'avait pas encore servi aux cartes google earth calibrées avec le système du début d'année et c'est pareil (ligne 415). peut-être ai-je oublié ou mal fait quelque chose? Roland
13 mai 2011

quand tu dis "Dans le dossier ImageMagick qui est maintenant dans votre dossier programme, chercher convert.exe et faites le glisser dans le dossier KAP" est-ce déplacer ou copier ?(mais j'ai fait l'un sur un ordi et l'autre sur l'autre et c'est pareil)
Roland

13 mai 201113 mai 2011

Pour convert.exe, il faut déplacer le programme lui-même, pas le copier.
Une autre chose, j'ai mis mon dossier GEKAP à la racine (donc directement dans le répertoire C: (donc à côté et pas dans le dossier programme, et pas ailleurs sur le disque) je sais plus pourquoi, mais A ESSAYER...

PS la version 4.1.2 de GE2KAP vient de sortir, mais cela ne change rien pour nous)

14 mai 2011

Peut etre un probleme de droit, courant avec windows 7 mais je n'ais pas de possibilité d'executer GE2KAP en administrateur sinon a tout installer en dehors du repertoire programme.

14 mai 2011

je reviens sur mon problème tout de suite ce matin. Cela me tarabuste.
J'ai déplacé GE2KAP (qui était dans program files) à la racine. cela me fait le même message d'erreur, mais une seconde plus tard, et quand j'ai validé l'erreur, la fenêtre de GE2KAP reste ouverte pendant une seconde puis se ferme. Auparavant, cela était immédiat.
J'ai viré l'ancien log. Après échec de lancement, le nouveau log créé après la tentative dit:
07:39:25 INFO: Option file:GEKAP.Options.txt not found!
07:39:26 GE2KAP version is:V4.1.2
07:39:26 IMS Utility version is:REXX-ooRexx_4.0.1(MT) 4.0.1
07:39:26 O/S is:WindowsNT 5.01
Y a-t-il des indication là-dedans concernant l'erreur?
Roland

14 mai 2011

Je pense que la source du problème est Windows NT (Windows 2000)...

14 mai 201116 juin 2020

ça marche sur le mini avec seven, mais pas complètement sur le portable avec xp.
J'ai réinstallé imagemagick. J'ai relu le read me: phiggins dit de copier et non de déplacer le convert. J'ai mis GE2KAP à la racine.
Sur le miniPC avec seven, cela marcha parfaitement. C'est super léger comme manip par rapport à celle de début d'année.
J'aurais aimé pouvoir fabriquer les cartes sur le portable, écran plus confortable, mais ça ne marche pas encore. Progrès: quand j'ouvre google earth sans opencpn, ça marche parfaitement, et les cartes sont ensuite utilisables avec opencpn, mais c'est moins pratique pour choisir les endroits en utilisant la navigation carte dans opencpn. Quand je passe par le plugin de opencpn, ça commence normalement puis un son d'échec à la fin, et le message suivant dans GE2KAP: "Error: Calibration Failed! Error: Unable to find OpenCPN Save view... push button! Please try again. Error: Unable to find OpenCPN Save view... push button!". le log complet ci-joint.
Roland


14 mai 2011

Bonjour, Ca marchait déjà très bien

Avec la version 2.3.1 jusqu’à la version 2.4.423, et le le tutoriel Tutopencpn, au lien suivant :
www.eauxturquoises.fr[...]els.htm

Pourquoi compliquer comme çà ???

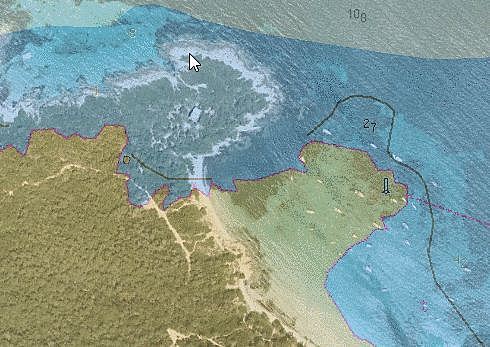

Voir la copie d’écran d’un port de Bretagne Nord, en fusion Google Earth et CM93, par le logiciel de Paul Higgins GE2KAP, décris dans le tutopencpn . Voir la photo jointe
On a fait 450 cartes pour notre projet mer Noire, sans problème avec ce process
Voir le lien :
www.eauxturquoises.fr[...]ire.htm

Cordialement
Michel

14 mai 201116 juin 2020

Avec la photo j'espère

14 mai 2011

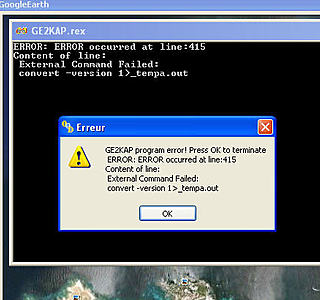

erreur ligne 415
D'après le concepteur, cette erreur est liée à ImageMagick. Il suggère de désinstaller et de réinstaller....
Pour convert.exe, OK, on peut déplacer ou copier ce fichier dans Le dossier Kap

J'ai posé la question pour Windows NT

14 mai 2011

sur le xp, j'ai désinstallé imagemagick, nettoyé le registre, retéléchargé le programme, réinstallé, à deux reprises, et toujours le même problème exactement.
Sur le seven par contre, j'ai fait une vingtaine de cartes à la suite, elles sont parfaites.
Donc en effet probablement lié à xp ou autre chose de particulier sur l'ordinateur.

14 mai 2011

Toujours le même problème en déplaçant Ge2Kap dans la racine en Windwows 7.

J'hésite dans les manipulations :

Avec OpenCPN, quel type de fichier faut-il faite après avoir cliqué sur "Save View".
Je suppose qu'avec GE, on continue de sauver le fichier de la vue en .jpg

14 mai 201116 juin 2020

Nisouk

Il ne faut PAS faire "Save view". Quand GE2KAP est lancé, il suffit de cliquer sur 'Create Kap'

14 mai 201114 mai 2011

A propos des certaines erreurs, de l'espoir

(Phiggins)
SailorF54,

I see where the problem is: The id of the windows in the GE plugin are changing.

I am working on a solution.

15 mai 2011

Voici une nouvelle version de GE2KAP (4.1.3)
Phiggins espère que les bugs ont été éliminés :heu: :heu: :heu:
A télécharger ici
www.gdayii.ca[...]dex.php

15 mai 201116 juin 2020

merci Sailor.
Cela change un peu: sur le xp le message d'erreur devient : "Error: Calibration Failed!
Error: Unable to read waypoint file:C:\tempGEKAP\tempf.gpx Please try again.

Error: Unable to read waypoint file:C:\tempGEKAP\tempf.gpx
Log ci-joint
Roland


15 mai 2011

Transmis à qui de droit ....

15 mai 201115 mai 2011

C'est reparti pour un tour avec la version 4.1.4 (qui marche OK chez moi) conçu pour tenter de résoudre le problème soulevé par Fulmar67...
www.gdayii.ca[...]dex.php

15 mai 2011

Bonjour Sailor; je viens de rentrer et tout de suite j'ai testé : ça marche impec. C'est formidable de voir quelqu'un se décarcasser à un autre bout du monde pour ainsi faire aboutir son projet et de le partager avec nous.
Merci pour ton aide et merci à Paul. C'est devenu tellement simple désormais que la banque de cartes réalisées initiée par Fulup en début d'année est désormais superflue, chacun réalisant en un tour de main les cartes telles qu'il le veut selon ses besoins.
Roland

15 mai 2011

j'ai tout réinstallé.(je suis sous windows XP) .
Hélas, la même erreur que FULMAR67... error line 415....
convert-version1>_tempa.out.
faut-il conserver dans les fichiers programmes le fichier imagemagick sans l'exe ?

15 mai 2011

Si j'ai bien analyser l'erreur, le problème viendrait d'ooRexx.
Essayez de le désinstaller, puis de le réinstaller...

15 mai 2011

Radius.
Oui, on conserve le dossier ImageMagick (avec ou sans le programme convert.exe selon que on l'a copié ou déplacé)
Peux-tu transmettre ici GE2KAP.log (qui se trouve dans le fichier KAP)?

15 mai 2011

J'ai eu cette erreur car j'avais oublié de copier convert.exe qui a été installé avec imagemagik dans le repertoire ou se trouve GE2KAP.
Mais c'est sous seven... A vérifier quand même, on sait jamais.

Je vous souhaite une bonne étape 12 ! :alavotre:

16 mai 2011

Merci pour ce tuto clair et précis qui fonctionne parfaitement. Jp

17 mai 201116 juin 2020

à l'attention de Sailor54 , ci-joint le fichier GE2KAP.LOG


17 mai 201117 mai 2011

Désolé Radius
Fichier illisible.
Il faut prendre simplement GE2KAP.log
Si ça ne passe pas tel quel (je me souviens plus) sur H&O, remplacer simplement l'extension par .doc sans autre modifications...

17 mai 201116 juin 2020

ci-Joint GE2KAP.LOG


17 mai 201116 juin 2020

ci-joint le fichier GE2KAP.LOG


17 mai 201117 mai 2011

merci Saylor pour ce tuto plus que top. :bravo:

ça fonctionne à merveille !
j'ai ensuite récupéré la carte d'essai afin de la convertir pour oziCE via "Img2ozf"... ça marche du tonnerre !
ça me permet d'avoir des cartes plus précises et surtout celles que je veux, gratuitement, via mon navman routier que j'embarque en plus à chaque fois.

merci encore ! :pouce:

20 mai 201116 juin 2020

Bonjour à tous et bravo pour ces tuyaux sur OPENCPN. Bon jusqu'ici tout (et oui!) j'ai réussi à tout comprendre (c'est pas rien) et à l'appliquer (ça c'est déjà un exploit). Mais là je butte. Donc pour Sailor54 et les autres geeeks, lorsque je conçoit une image-carte GE directement à partir d'OPEN, mes images sont toutes décalés par rapport à la carte qui est en dessous (j'envoie une petite image...)
Merci encore

20 mai 201116 juin 2020

Folet

Si j'ai bien compris....

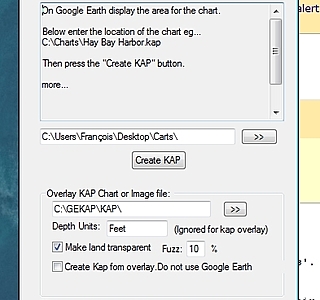

La procédure détaillée ci-dessus ne concerne pas les vues 'transparentes'. D'ailleurs, la fenêtre GE2KAP utilisée avec OpenCpn ne la propose pas (voir image 3)

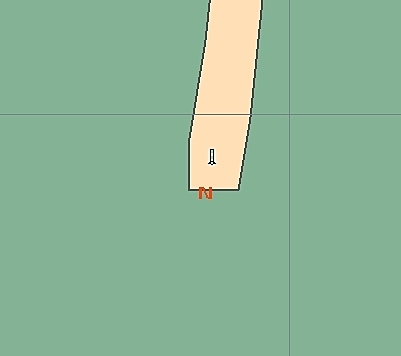

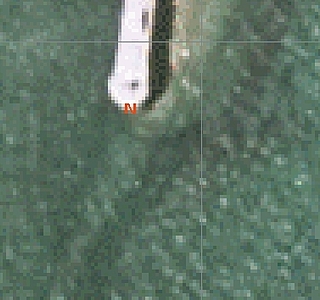

Pour les 'cartes Google classiques (non transparentes), les tests montrent qu'elles sont très bien géolocalisées (Image 1 - Marque N rouge posée sur une carte Google (bout de la jetée de Perros-Guirec)(Image 2 - cette même marque sur la carte CM93 correspondante - La précision est excellente)

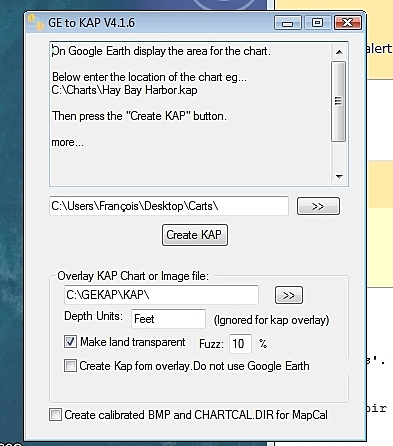

Il est vrai que si l'on utilise GE2KAP seul (sans OpenCpn) il propose cette option ('Overlay' en anglais) (Voir image 4)
J'avoue que je n'ai jamais réussi à faire une superposition correcte avec une vieille carte du SHOM (qui doit être ajustée à la main)Peut-être un problème ED50 - WGS84...
J'ai laissé tomber...

Une autre manière de faire (qui marche) a été détaillée sur le Tuto OpenCpn (les 'transparents')
www.eauxturquoises.fr[...]ent.htm

Phare du monde

  • 4.5 (66)

2022
