coulisseaux libres jusqu au bas du rail en vue d installer un easy bag

Je me posais exactement la même question si quelqu'un à une photo de ce type de système je suis preneur.
Cdlt,
Kerguerton

si c'est un Zspars, cette plaquette n'existe pas,
faut la fabriquer ...

Bonjour , aurais tu une photo ou un petit croquis de ta fabrication , car j'ai le même problème. J'ai une goupille qui retient les coulisseaux mais pas pratique pour prendre un ris .merci .

ça existe (ou existait ?) chez Sparcraft , normalement sous le nom de "porte de coulisseau" mais je n'ai pas trouvé la référence sur leur catalogue en ligne, faut peut être leur demander. Même si le mât est différent, le trou est fait pour le même usage quel que soit le mât, faire passer les coulisseaux qui sont de taille standard, il est sans doute possible d'adapter d'une marque à l'autre.
Cdt
Eric

Non, ça bouche le rail et ne laisse pas descendre les coulisseaux

bonjour, j'ai fait une plaquette avec un morceau de corniere alu , que j'ai replié pour avoir une double épaisseur pour combler le décalage , un trou en haut et un en bas pour le fixer avec 2 vis , sur la partie gauche seulement, le coulisseau glisse quand meme sans se bloquer dans l'ouverture , avec un morceau de papier j'ai fait le gabarit de la découpe de l'encoche , reporté sur ma cornière, avant de plier , découpé a la scie a métaux , ensuite replier l'autre morceau de la cornière , et ajusté pour ne pas avoir un trop grand morceau, et percer les trous . 2 vis inox auto taraudeuse . si je vais au bateau ces jours ci je mettrais une photos, cela marche bien prévoir simplement des vis d'avance, car elles sont toutes petites pour ne pas géner le passage du coulisseau, et cela arrive d'en perdre en les montant!!!!!! cordialement jf :pouce:

il esiste des boitiers à encastrer je vais chercher
alain

J'ai été confronté aussi à ce problème. Les portes de coulisseaux sont parfois juste des systèmes de blocage. Les coulisseaux ne peuvent pas descendre vers le bas du mat.

Or, on peut avoir besoin qu'ils descendent plus bas que la porte.

Chez Selden ils ont une porte appelée fenêtre d'engoujure de mat en plusieurs dimensions. Malheureusement pas adaptable à mon mat.

Alors j'ai usiné des pièces dans une palque en inox, perçage et fixation au mat. Démontable pour passer les coulisseaux de l'échelle de mat.

Si je retrouve les photos....

désolé, j'ai pas de photo sur l'ordi.....et je vais pas au bateau tout de suite.

Ah oui je veux bien merci

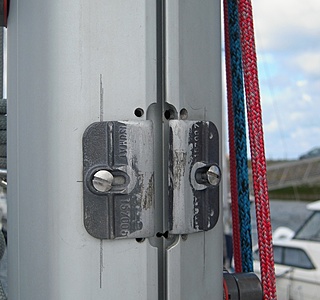

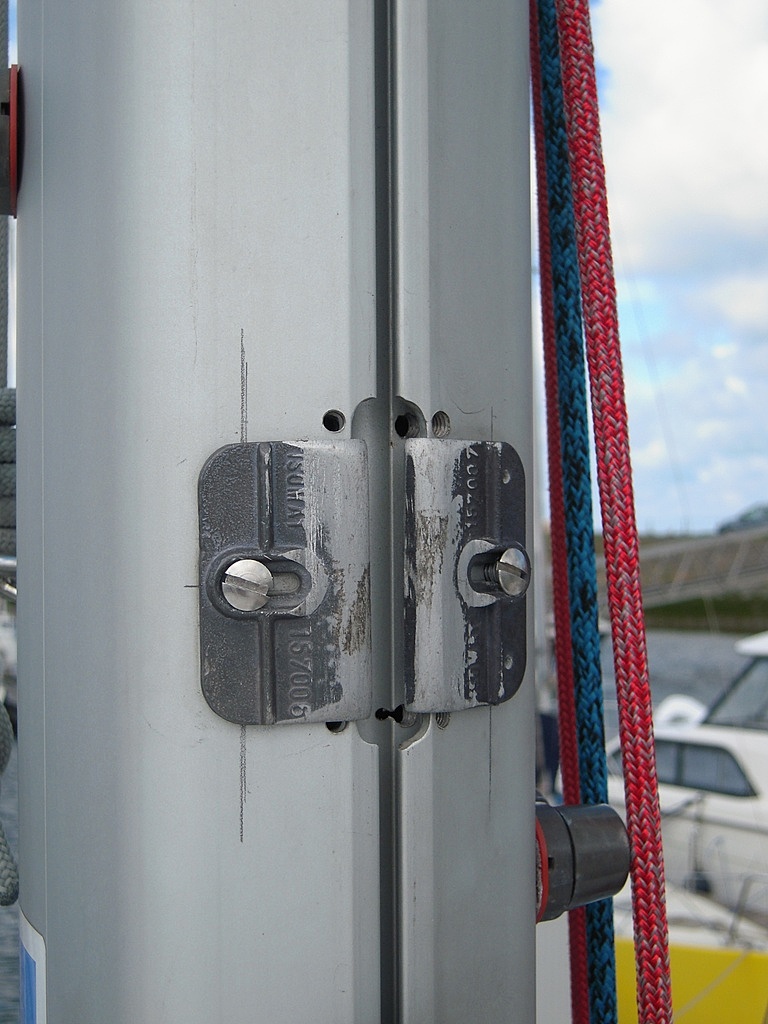

pas mal, notamment l'idée des trous oblongs. Pour enlever les coulisseaux : :bravo:

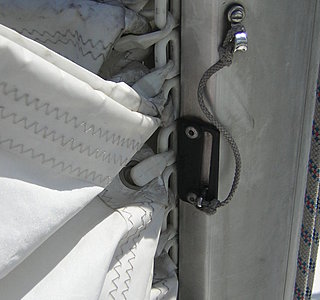

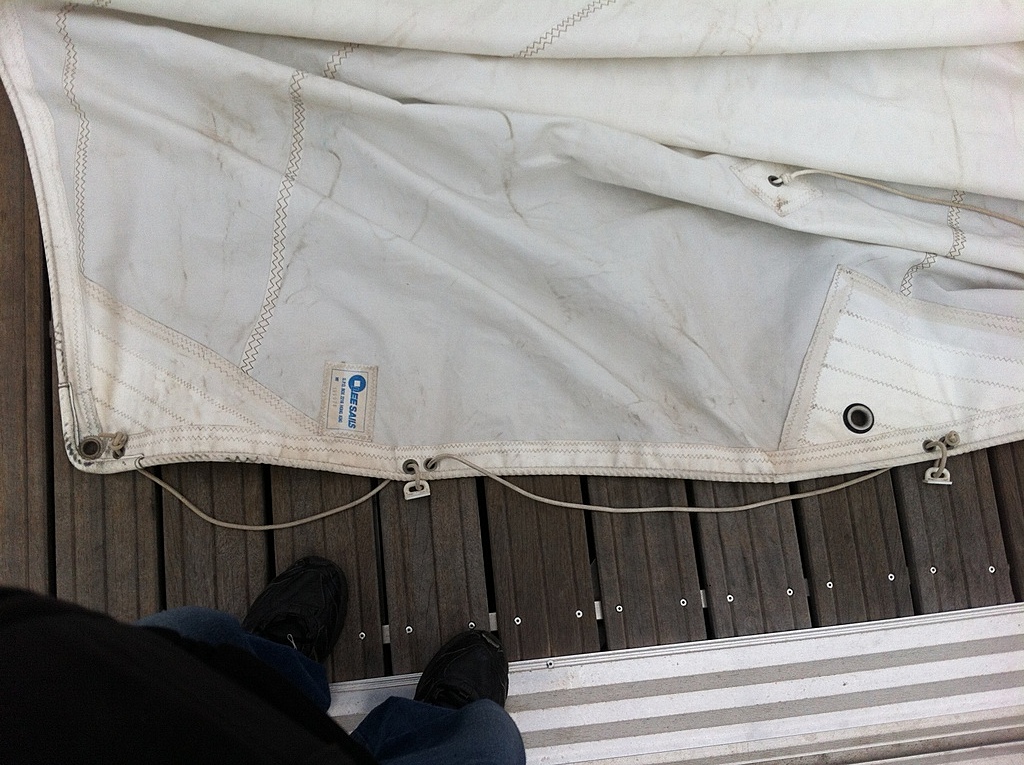

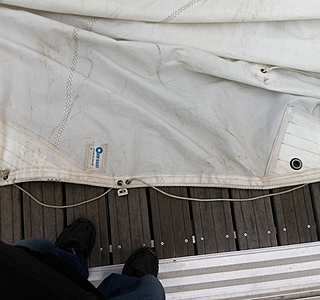

j'ai utilisé un autre système: des coulisseaux réglable en modifiant leur fixation avec un bout qui se tend lorsque la voile est hissé et ce détend pour ne prise de ris sans sortir les coulisseaux de leur logement
la goupille reste en place
voir photo ci-joint

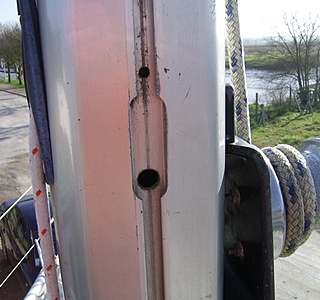

le probleme avec les plaquettes , c'est pour prendre un ris ! car il faut , pour mon cas , sortir 2 ou 3 coulisseaux , car l'engoujure se trouve a 30 cm du croc .

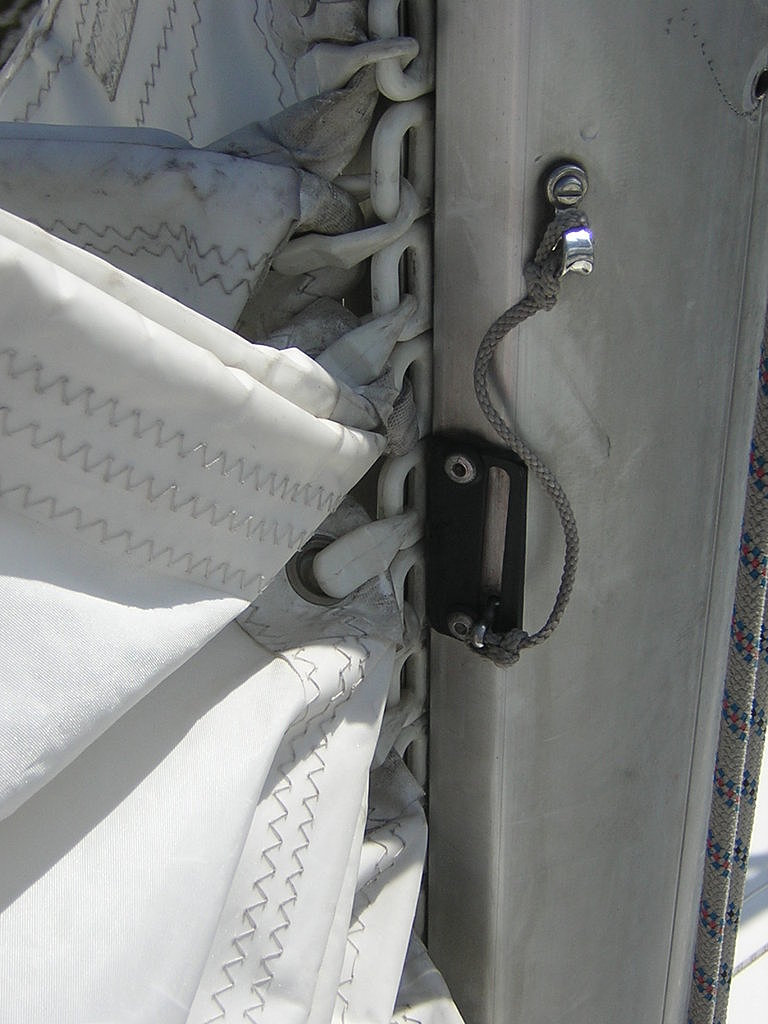

oui, ce système fonctionne bien. La plaquette a une forme particulière.

Bonjour,
Ah oui, ça m'intéresse beaucoup !.
Merci d'avance.
(moi, c'est pour un mat Briand de First 30 qui n'a pas l'air d'être trop différent de celui du tien ;-))
Manu

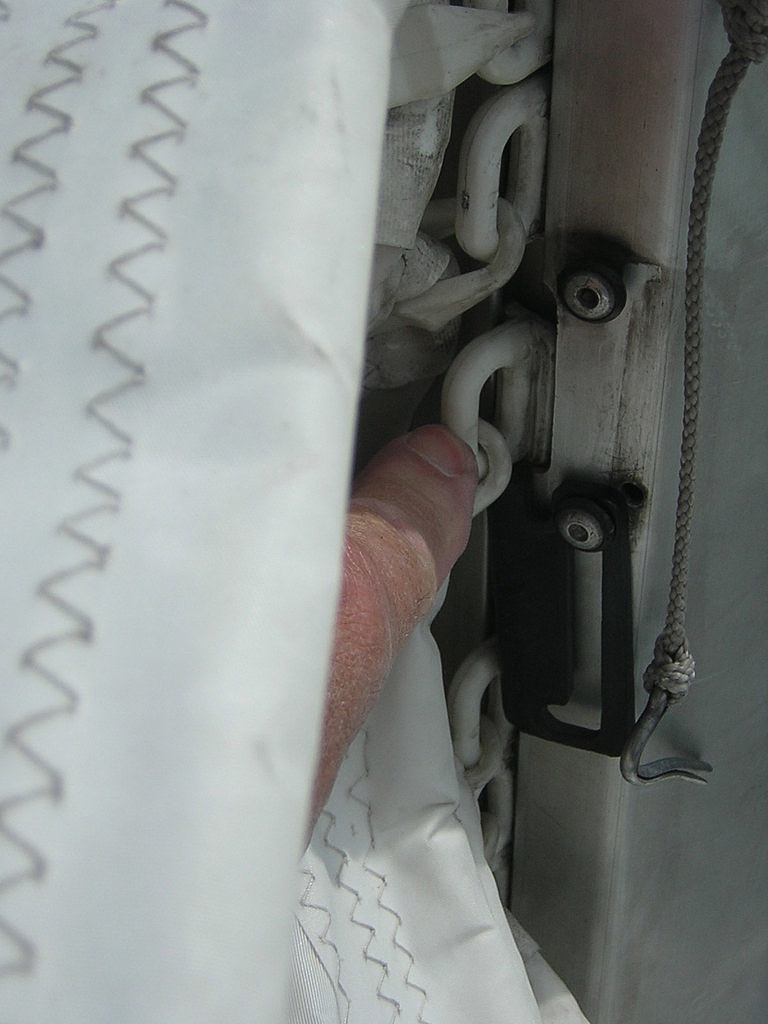

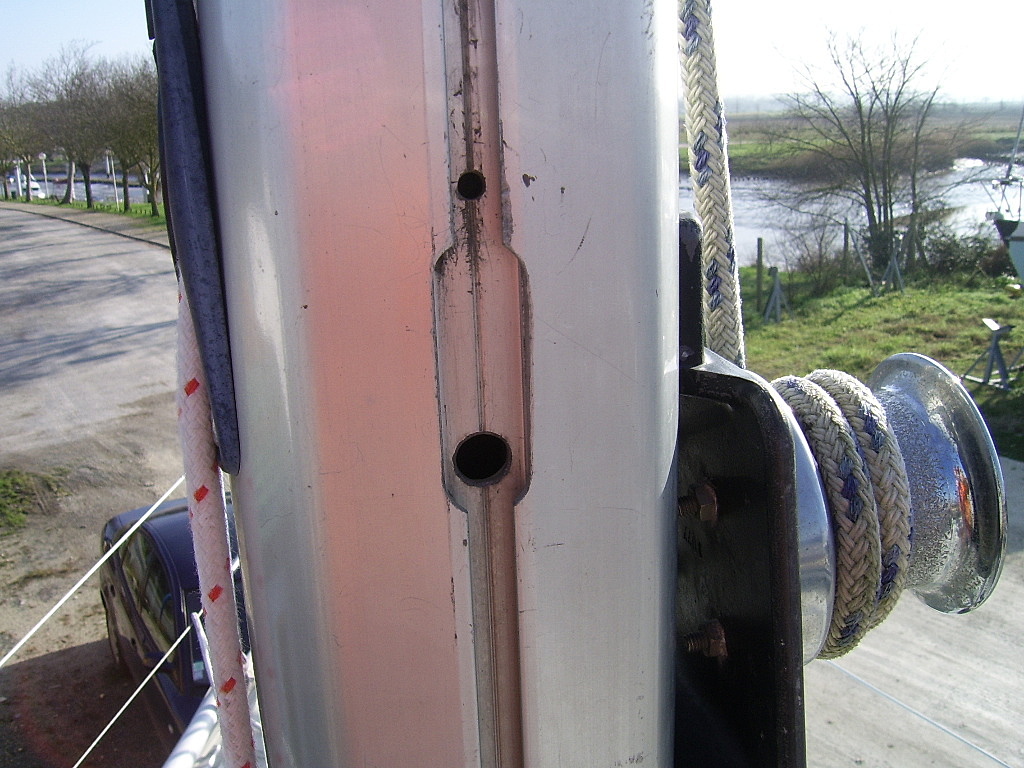

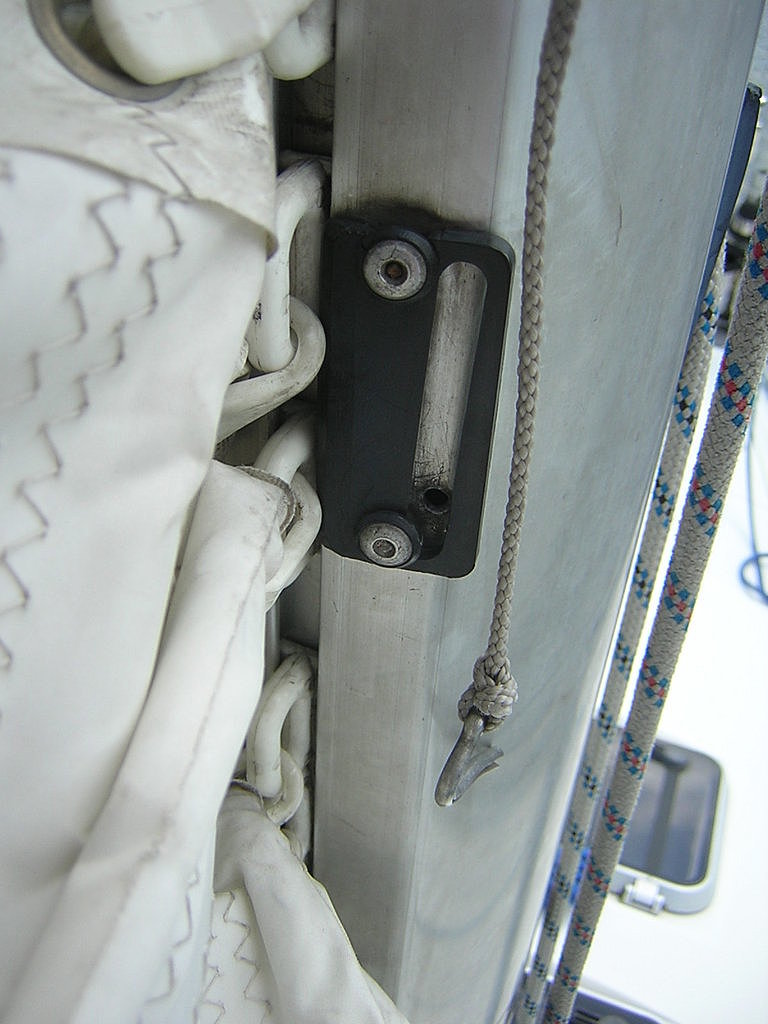

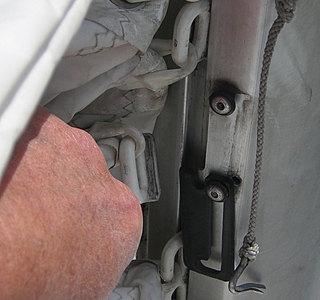

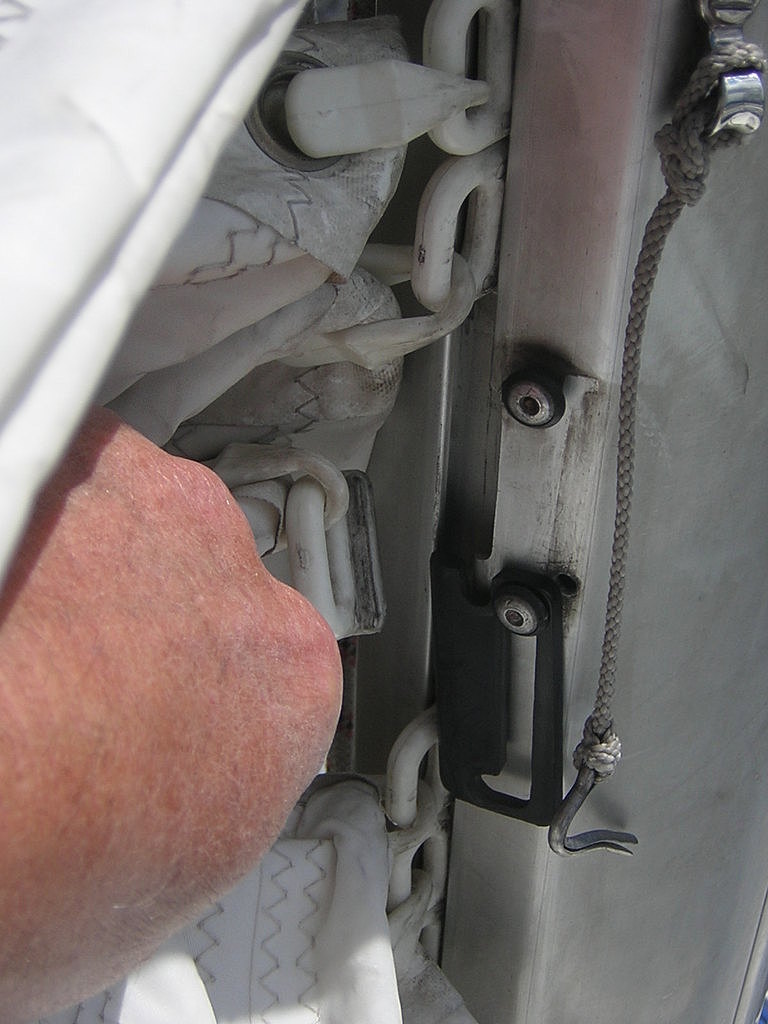

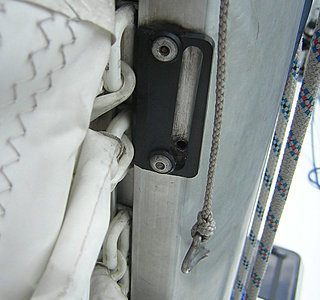

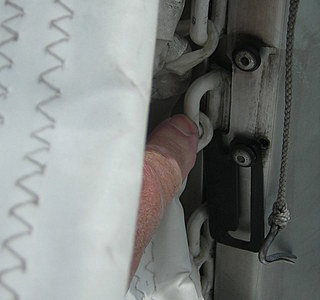

Le petit crochet (goupille fendue pliée) entre dans le trou qu'on voit sur la dernière photo au bas de la fente dans la plaquette et il empêche la plaquette de se déplacer vers la droite et de descendre, ce qui ouvrirait l'engoujure. En fait, le crochet reste en place dans le trou toute la saison. Je ne le retire que pour enlever la voile lors de l'hivernage.
La prochaine fois que je retournerai au bateau, je ferai d'autres photos, maintenant que la voile est enlevée ... et peut-être un patron de la plaquette si ça intéresse qqn.

Çà se complique un peu avec les chariots à roulettes rugerson; il faut des plaques inox très fines: 1/2 MM et bords affinés à la lime.

Better :
www.rigrite.com[...]es.html
Si quelqu'un comprend le fonctionnement du 1er modèle (Hinged Mainsail Gate Assembly: MM MG-H1: ). Je suis preneur d'explications :reflechi:
Sinon, plus classique :
www.rigrite.com[...]er.html
