couleurs fils et fonctions

je voudrais relier mon em track à ma framboise avec un adaptateur nmea0183 /rs 232
mais je n'ai pas les couleurs des fils correspondants
si qqun l'a ce serait sympa
merci d'avance
alain

L'équipage
#Achats-Groupés
fritz the catfritz the cat
18 jan. 2020
penduick33penduick33
18 jan. 202016 juin 2020

Bonjour Fritz the cat,

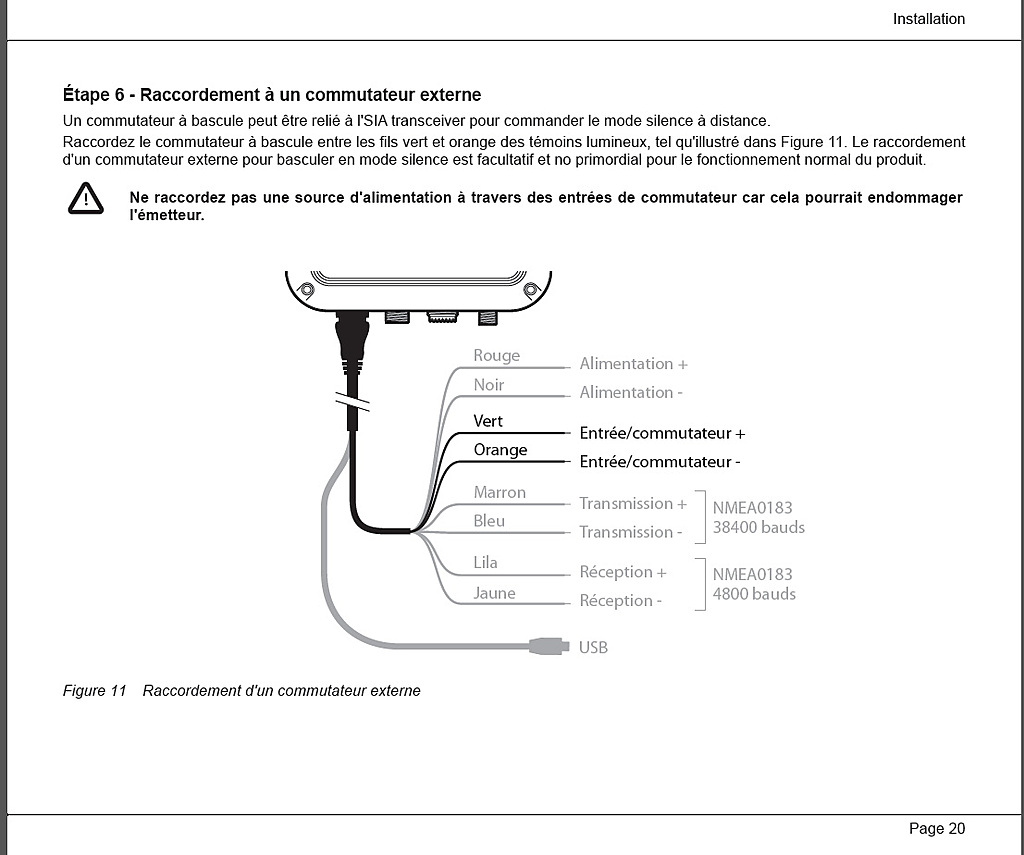

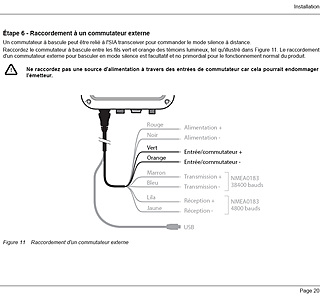

Voili, voilou, en espérant t'être utile...en page 20 du livret de mon Em-Track B360...
Bon courage!
Amicalement H&O.

fritz the cat:merci c'es exactement ce qui me manque alain·le 18 jan. 2020 17:16
Ajouter un commentairePublier
Ar-men (anciennement Tan’oz)Ar-men (anciennement Tan’oz)
18 jan. 2020

Bonsoir Fritz,
Sur mon EM track, j’ai pu également brancher mon antenne FM. Et ça marche du feu de Dieu. Pas de parasite, surtout Radio Classic et France musique. Le pied.
Bon, il faut aussi dire que l’antenne culmine à près de 20 m.
Si ça peut t’être Utile...
Bonne soirée,
Patrice

SAROYANSAROYAN
18 jan. 2020

Comme dans "la 7ème Compagnie": le fil blanc sur la borne blanche, le fil rouge...

EbraballEbraball
18 jan. 2020

Ar-men, tu veux dire que tu utilise l'antenne AIS pour la réception FM ? Si oui, comment as-tu fait la dérivation, quel filtre, etc… ?

Ebraball:Je veux dire, tu fais sans répartiteur ?·le 18 jan. 2020 22:25
Ajouter un commentairePublier
Ar-men (anciennement Tan’oz)Ar-men (anciennement Tan’oz)
18 jan. 2020

À eubraball,
Sur un des câbles du duplexeur de l’EM track, 2 fils correspondent pour la FM.
Il suffit de souder l’un sur l'âme d’un bout de coaxial, l’autre sur la masse. Protéger chaque fil avec de la gaine thermo. J’ai isolé ensuite l’âme avec un bout de papier alu, puis une gaine thermo plus grosse pour protéger le tout. De l’autre côté du coaxial, une prise classique d’antenne d’auto-radio.
Aucun ampli.
Je suis vraiment surpris du résultat. Étant mélomane, je ne supporte pas les crachouillis des stations classiques.
Bonne soirée,
Patrice
