Contrepoids Regulateur allure ATOMS

Bonjour.
J'ai un régulateur d'allure Atoms (le REA-B) sur mon Gib'sea que j'ai acheté y'a deux ans. Je me suis fait tirer la pale, le contrepoids et la vis de réglage du régulateur au port (de Locmiquélic, pour ceux qui connaissent je pensais pas avoir quoi que ce soit à craindre là-bas). Je m'en suis pas occupé pendant un an et quelque vu que je sortais pas très loin... Mais là on s'est fait un gascogne et on compte partir en transat et ce serait un peu confortable de l'avoir. du coup je veux refaire la pièce, mais j'ai pas les dimensions ni le poids ni la forme du contrepoids. Est ce que quelqu'un peut m'aider ?

L'équipage
#atoms#Gib'Sea#regulateur#Voyages
telepinoutelepinou
03 déc. 2023
gorlann29gorlann29
03 déc. 2023

Bonsoir telepinou,

j' ai un Atoms sur mon canote, et pas mal de pièces.
je n' ai pas de pale en rab, mais j' ai un contre-poids.
Ce que tu appelles la vis de réglage, c' est de la vis sans fin d' orientation de l' aérien?

Gorlann

SailortounSailortoun
03 déc. 2023

Tu auras peut-être les infos dans ce manuel

Atoms.pdf
telepinoutelepinou
05 déc. 202305 déc. 2023

Salut !
Je suis au Portugal donc c'est compliqué d'acheter la pièce, sauf a me l'envoyer c'est pour ça que je pensais la bricoler, ça doit pas être sorcier. Heureusement j'avais une pale de rechange et c'est encore moins compliqué a fabriquer

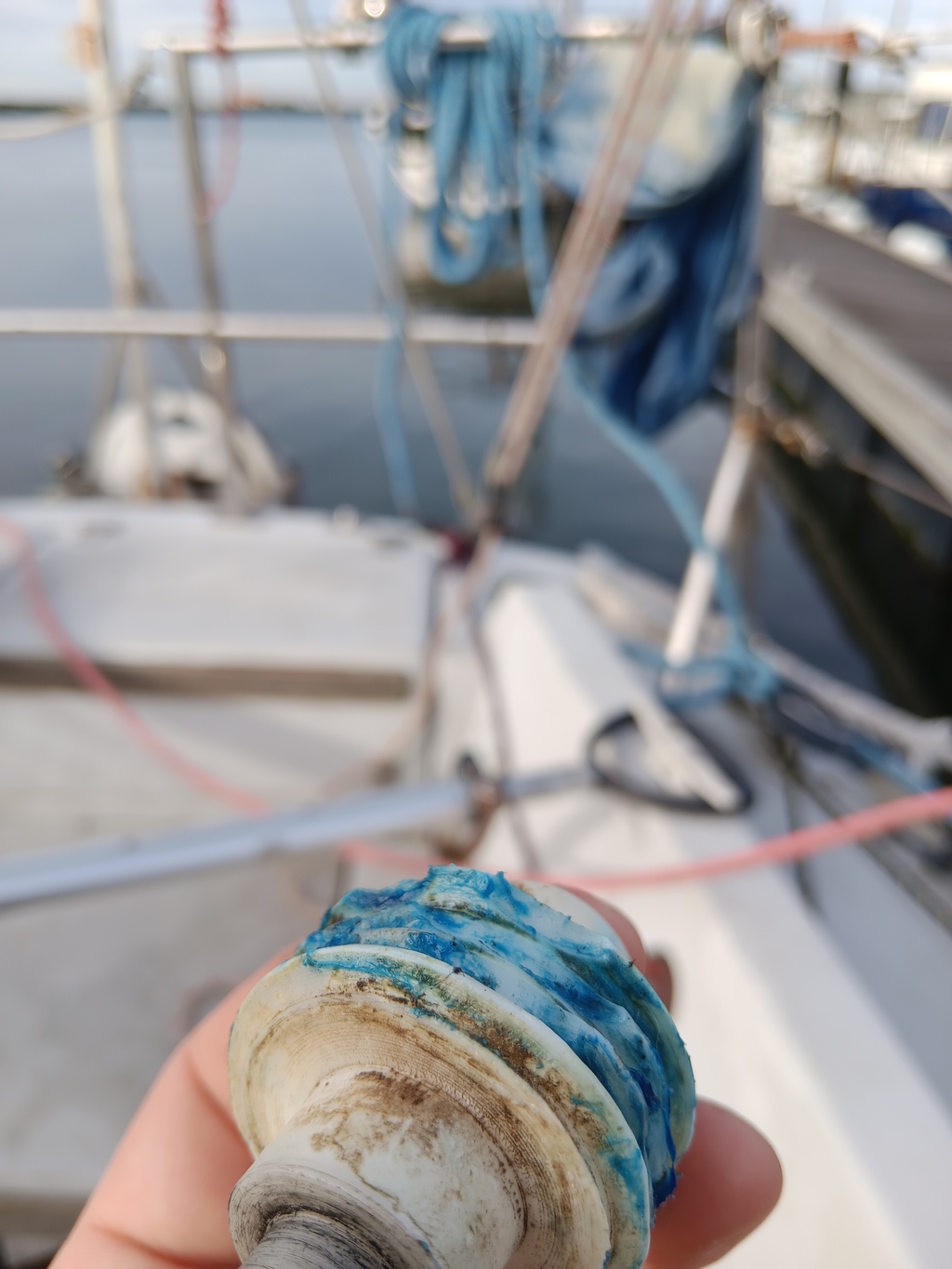

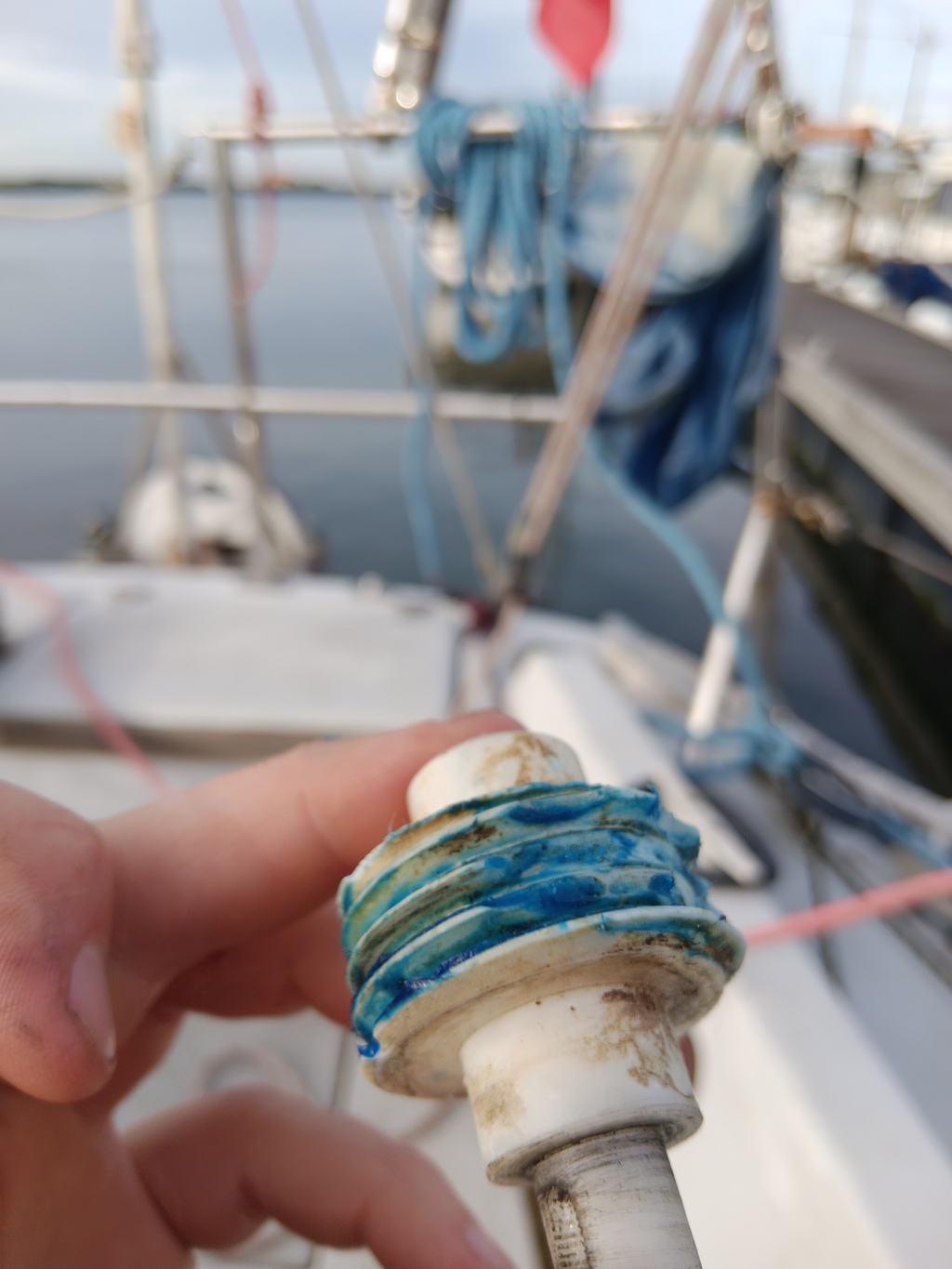

Pour la vis c'est bien celle là, j'en ai une vieille très usée mais je me dis que c'est peut être réparable avec de l'epoxy bien chargée, mais c'est peut être pas très fiable
J'ai le manuel, mais il ne donne pas vraiment d'indication sur le poids ni la méthode de fixation de la pièce

juliusse:La pale c'est pas compliqué à refaire. Pour le reste le contrepoids tu peux toujours bricoler avec des plombs de ceinture de plongée et la vis, un métallo peut t'en usiner une. Tu es où au Portugal ? J'ai quelques adresses où tu pourrais aller voir en Algarve. ·le 06 déc. 2023 01:11
Quizas:salut, tu dis " j'ai pas les dimensions ni le poids ni la forme du contrepoids." comme le dit Juliusse tu prends du plomb genre 1kg ceinture plongée ou du plomb de peche facile à trouver en magasin de peche, la forme/dimension on s'en fout, tu mets tes plombs dans un sachet jusqu'à équilibrer ta pale au vertical, pas plus, tu fond ton plomb en faisant à peu près une forme de poire, c'est joli, et tu l'accroche au balancier, si à l'usage ta pale te parait trop sensible tu recolles quelques grammes à ta poire de plomb·le 06 déc. 2023 02:05
telepinou:Merci pour l'idée, je pense su j'ai ce qu'il faut a bord pour faire ça en plus. Je suis a Aveiro pour l'instant, franchement a part la marina délabrée c'est très mignon ·le 06 déc. 2023 15:42
Ajouter un commentairePublier
matelot@58270matelot@58270
05 déc. 2023

Ce que tu appelle le contrepoids, la vis de réglage, c'est des pièces qui sont solidaires de la tourelle. C'est la tourelle complète qui te manque? Si c'est le cas je ne vois pas d'autre solution que d'en retrouver une complète.Si tu as une photo on pourra mieux t'aider...

telepinoutelepinou
06 déc. 2023

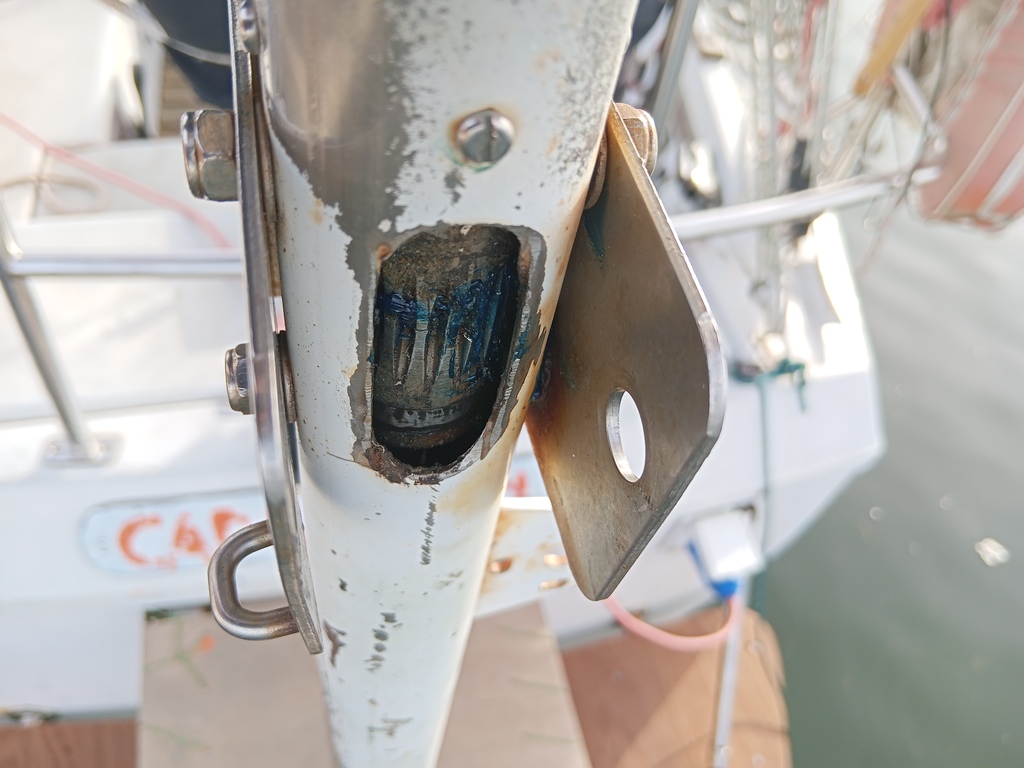

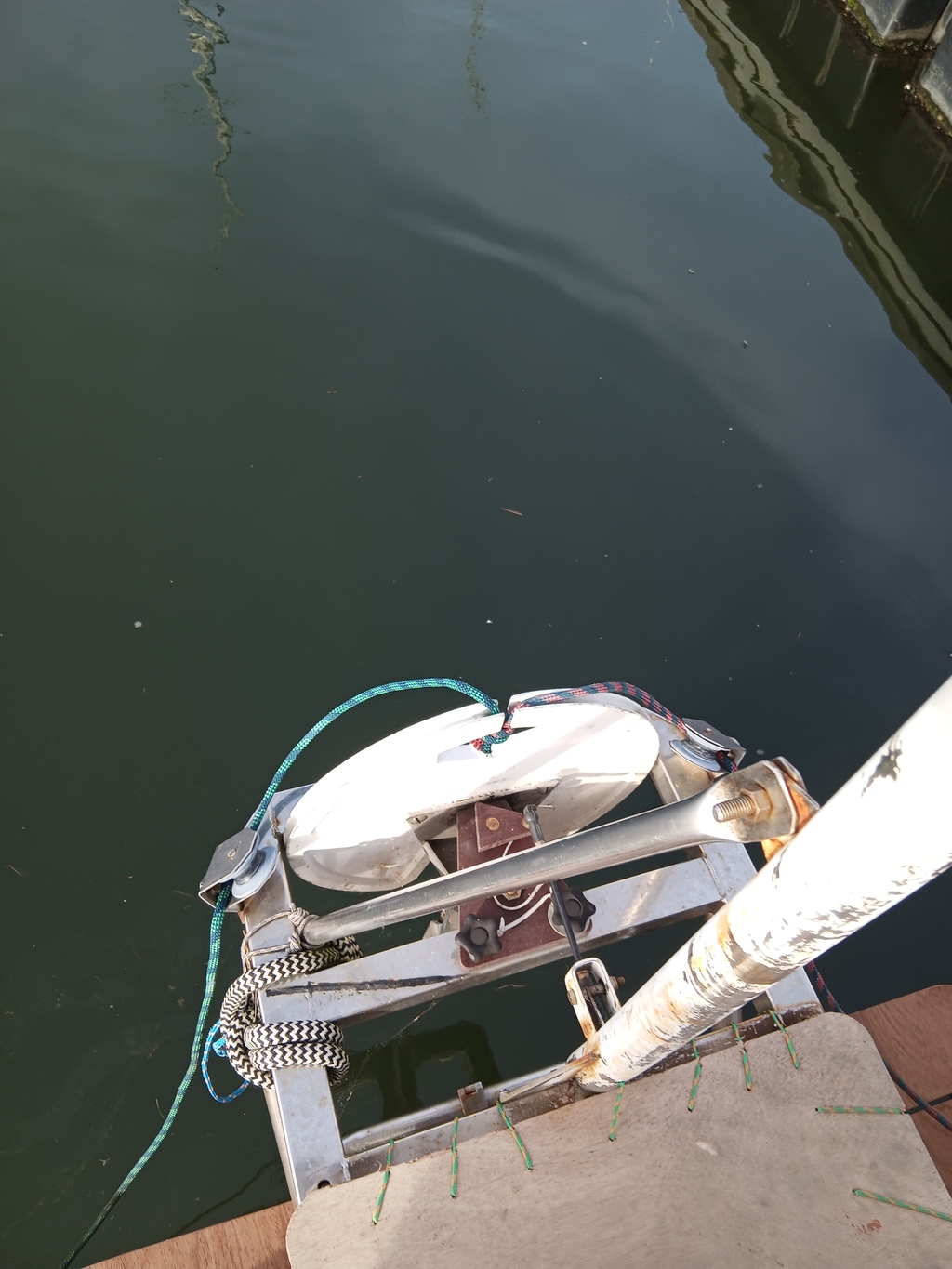

Voilà des photos de ce que j'ai. J'ai démonté la pelle, ça prenait de la place pour rien.

matelot@58270matelot@58270
06 déc. 2023

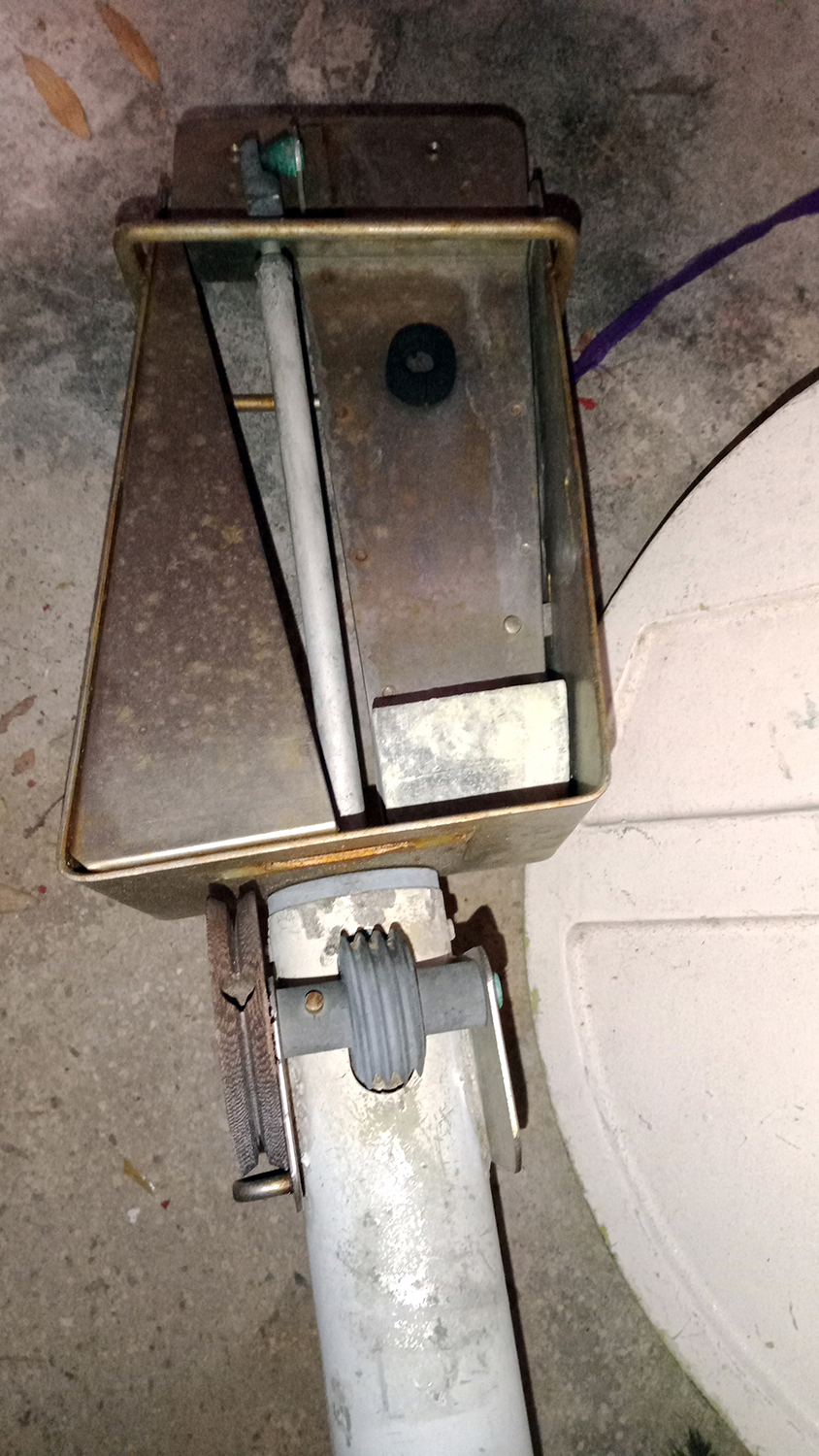

Avec de photos on comprend mieux... J'ai jamais vu de tourelle d'Atoms comme cela ! Mais bon si tu arrive a connecter ton aérien à la longue biellette pourquoi pas ... Mais je vois pas comment et encore moins l'emplacement du contrepoids... je t'envoie une photo d'une tourelle plus classique (ou l'on voit bien les trous pour fixer l'aérien et la plaque inox qui porte le contrepoids) si cela peut aider...

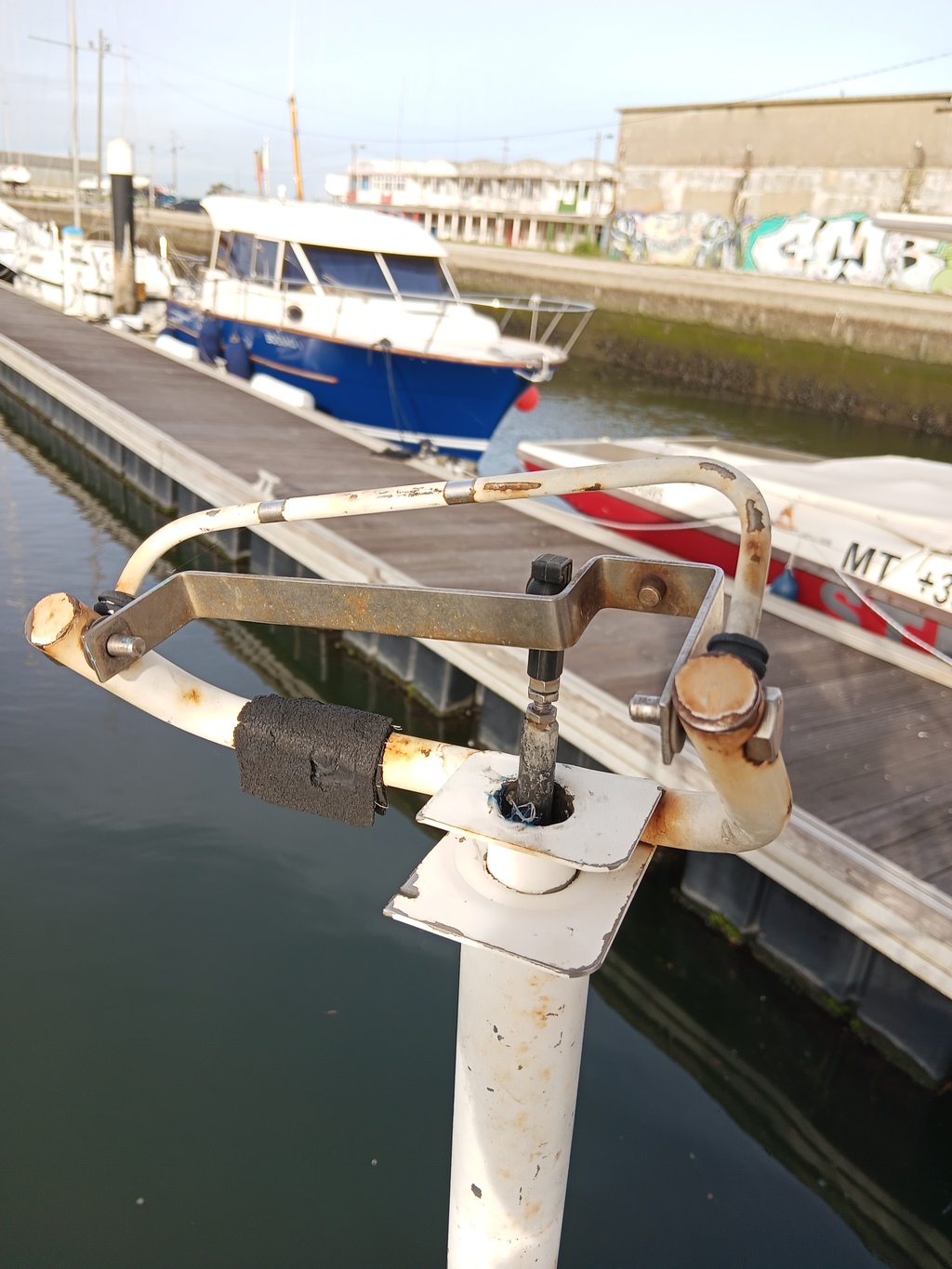

Quizas:le contre poids devrait se placer à l'endroit de la serpillère grise de la photo 5 non ? c'est sur que si tu fixes une plaque à cet endroit plus longue est la plaque moins le poids sera lourd, après le calcul de la longueur de la plaque ... c'est au pif ou reprendre ses cours de physique, mais bon en tatonnant on devrait arriver à un truc à peu près équilibré, non ?·le 06 déc. 2023 18:49
matelot@58270:Oui bien sur si on a compris le principe mécanique général (Ce qui est pas mon cas) en tâtonnant on va y arriver... ·le 06 déc. 2023 19:21
Ajouter un commentairePublier
telepinoutelepinou
11 déc. 2023

Merci pour vos réponses, je vous ferai part des travaux avec des photos au cas où quelqu'un aie besoin de faire la même réparation
