Contacteur de clé HS mini Sole 29

Bonjour,

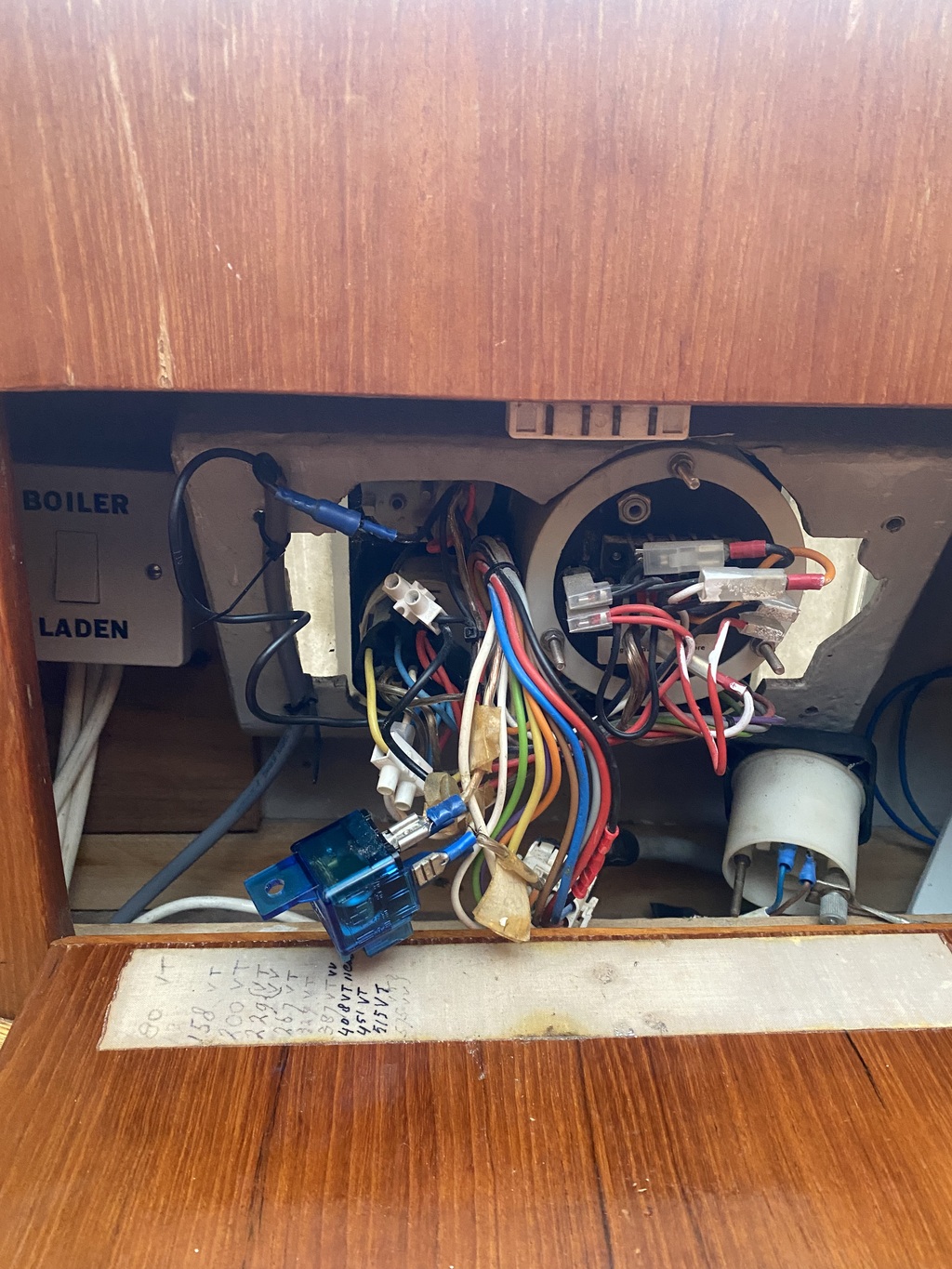

Deux fois que mes clés cassent dans le contacteur (très fragiles visiblement..) et le neiman paraît maintenant bloqué, je suis obligé de démarrer le moteur avec les fils.
Voici les références de ce contacteur, chez plusieurs fournisseurs:
HELLA: 6jb 003 959-001
DELPHI: 330262
MONARK: 083 883 010
CARGO: 180044
VETUS: STM 9215

Par contre j’ai l’impression que la broche n’a pas la même forme, sur le mien c’est en forme d’etoiles a 3 branches, ce n’est pas un soucis ? Ou comment l’adapter je n’y connais pas grand chose

Merci à vous

L'équipage
#Mécanique#moteur
MaterSalvatorisMaterSalvatoris
25 avr. 2023
fritz the catfritz the cat
25 avr. 2023

mets un inter étanche 16A et un poussoir pour le démarrage,
s'il y a une préchauffage il faut mettre un inter mom off on
le mom coté préchauffe
alain

MaterSalvatoris:Ça se branche facilement tout cela ? J’ai pas de place ou les mettre à l’heure actuelle puisque j’ai tout un rableau·le 25 avr. 2023 15:08
Ajouter un commentairePublier
SpiseaSpisea
25 avr. 202325 avr. 2023

Bonjour,

La suggestion de fritz the cat est bonne, zéro soucis de clés.
Par contre ça implique de refaire un tableau.
D'un fabricant à l'autre la disposition des broches peu varier, l'important est de respecter la numérotation des contacts du contacteur. Il y a aussi parfois plusieurs broches par contact (la 30 par exemple).
Le schéma de ton tableau est ici:

www.solediesel.com[...]_FR.pdf

Olivier

fritz the cat:il y a belle burette que j'ai fait cette modif sur tous mes voiliers .quand le coupe batteries à l'intérieur est sur off ,on ne peut pas démarrer ,donc la clef ne sert à rien ,que des emmer...·le 25 avr. 2023 16:26
MaterSalvatoris:Pour l’instant il faut que je trouve une solution rapide, donc un nouveau contacteur de clé au moins en attendant ·le 26 avr. 2023 08:53
MaterSalvatoris:Ou une autre solution temporaire pour démarrer rapidement en attendant·le 26 avr. 2023 09:00
Spisea:Rapide c'est un nouveau contacteur.Moins rapide et plus fiable c'est des boutons poussoirs /interrupteurs mon off/on. Il y a un relais pour les bougies de préchauffage sur ton moteur, pas besoin que le BP passe tous le courant donc.Olivier·le 26 avr. 2023 10:33
MaterSalvatoris:Si ça se trouve rapidement je peux directement acheter ça et les connecter aux fils reliées au contacteur si c’est aussi simple. Je veux quand même garder mon tableau svt 20 car j’ai le compte tours et la température moteur dessus.·le 26 avr. 2023 12:57
Ajouter un commentairePublier
MamitaMamita
26 avr. 202326 avr. 2023

Salut,
Refaire un TAB, pourquoi pas, mais...

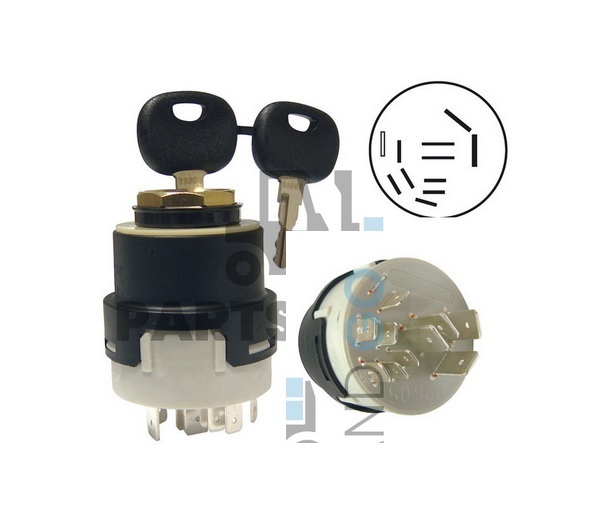

Perso, je ne suis pas arrivé a trouver le branchement électrique de ce contacteur a clé à 10 broches et de...36,64 TTC.(Commutateur commun a Vetus, Sole, Midif etc...(base Mitushibichi)
www.partsandgo.fr[...]ge.html

Bien sur les 10 broches ne sont pas toutes utilisées, et certaines sont doublées; ce serait bien si tu pouvais faire une photo et/ou un dessin du cote du brochage, pour les utilisateurs futurs...
Mamita

SpiseaSpisea
26 avr. 202326 avr. 2023

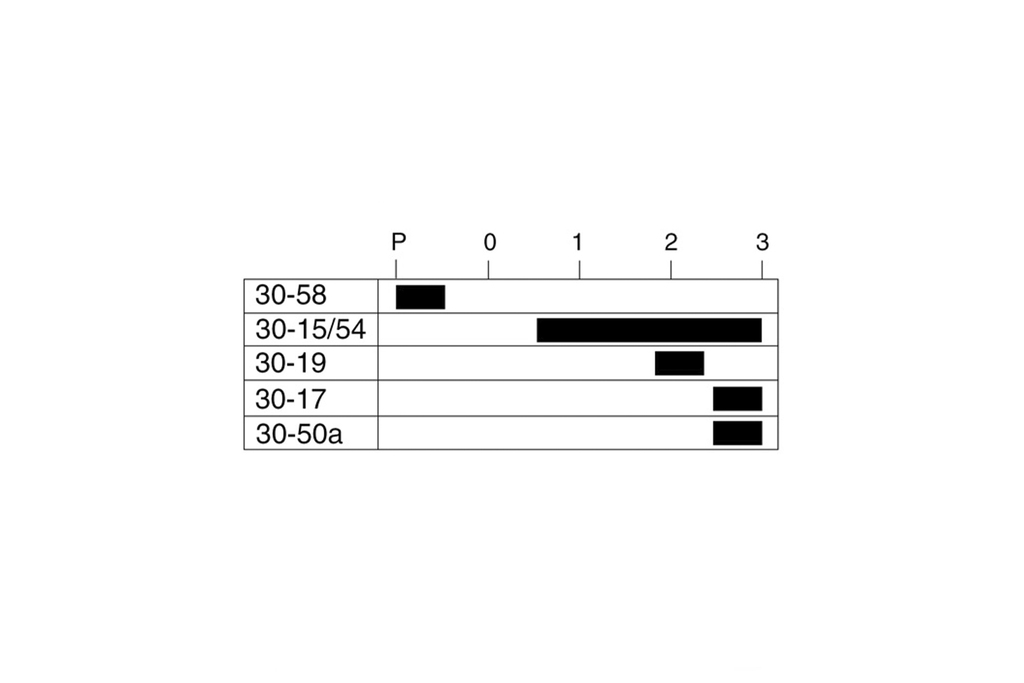

Le brochage est le suivant (source Delphi 330262)

Terminal 30 = Battery

Terminal 15/54 = Ignition + meters and control lamps

Terminal 17 = Glow plugs/solenoid

Terminal 19 = Glow control, if present

Terminal 50 – Starter solenoid

Terminal 58 = Accessory position

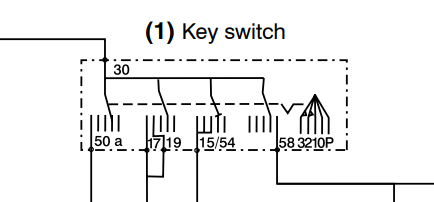

c'est aussi visible sur le schéma du tableau Vetus.
vetus.com[...]els.pdf

et sur la doc Monark.

Olivier

fritz the cat:il n'y a rien de bien compliqué ,une alim et des distributions permanentes et une temporaire la préchauffe ·le 26 avr. 2023 19:33
FrançoisM:Merci,Pour la borne 58, aimant d'arrêt, je mets un deuxième bouton poussoir ?·le 28 sept. 22:02
Ajouter un commentairePublier
MamitaMamita
27 avr. 2023

Re Spisea,
Merci pour les liens: je comprends le schéma, mais ce sont les repères (30, 15 , 18, etc )
qu manquent sur le commutateur !
Mamita

FrançoisM:Tu as réussi à trouver le numéro correspondant à chaque broche ? Pour un commutateur 10 broches·le 28 sept. 21:55
Ajouter un commentairePublier
MaterSalvatorisMaterSalvatoris
27 avr. 2023

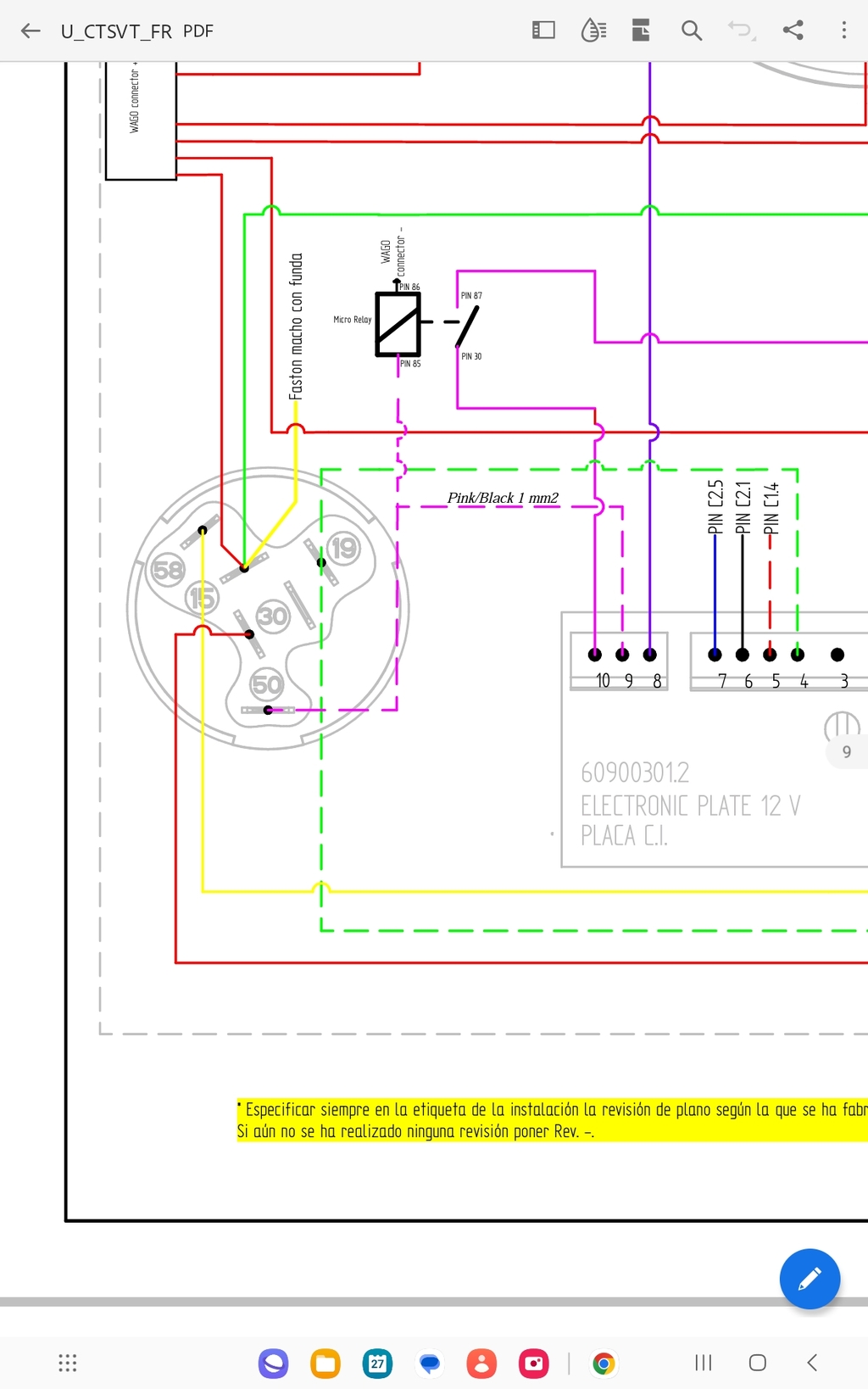

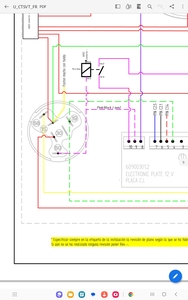

Voici le schéma de la broche que j’ai sur le tableau SVT 20

MaterSalvatorisMaterSalvatoris
05 mai 2023

Je remonte le sujet car j’ai fait un devis pour un contacteur solé et il y en a pour 130e
Du coup si je pouvais installer un autre contacteur moins cher... le problème etant que les broches ne sont pas les mêmes comme on a dit plus haut ? Le montage peut il se faire quand meme ? Comment raccorder les fils sans la gache dans ce cas ?

SeterSeter
05 mai 2023

Fil à fil avec des cosses.
Les contacts sur le contacteur à clé sont numérotés, tu retrouveras les mêmes numéros sur ton nouveau contacteur

MaterSalvatoris:Ok puis j'isole avec du scotch électricité ça suffit ?·le 08 mai 2023 18:23
Seter:Non tu mets des cosses isolées·le 08 mai 2023 20:56
Ajouter un commentairePublier
