Console instruments barre a roue

Sur ma barre a roue j'aimerais fixer un support pour mon navigateur de 12 ". Chez les ships on demande entre 500 et 1500 EUR pour ces "boites" . Je pense ces prix excessifs, mais ... quelle autres solutions pourrais-je envisager :

  • En faire un moi-même? ... mais comment ?
  • Utiliser un boitier non destiné aux bateaux ? ... mais quoi ?
  • Une autre suggestion ?

Merci

L'équipage
#barre-a-roue#console#instruments
henrishenris
19 fév. 2023
LeMokoLeMoko
19 fév. 2023

Bonjour Henris
Si tu maitrise la stratification (mais c'est aussi un beau projets d initiation)
En espérant être claire.Je présente juste les étapes.

Fabrication d' une boite unique en stratifié.

1) je fabrique un moule mâle en plaque de mousse polyuréthane de 3 ou 4cm (une boite)
2) Mise en forme de celle ci par ponçage et pose de cire de démoulage.
3) Stratification de l'ensemble (bien-sur la face ou il y aura le panneau de fermeture juste faire un retour stratifié sur 2 ou 3cm )
4) Après séchage retirer la mousse (un peu sportif)
5) Ponçage et peinture de l' extérieur de ta boite.
6) plaque de fermeture (perso en plexy)

Tu peux aussi prévoir des inserts fileté ou plaques de fixation à incorporer dans la stratification

Dommage j'ai pas de photos des boites faites maison.

Le Moko

yannbisyannbis
19 fév. 202319 fév. 2023

Bonjour,
quelqu'un a posté la réalisation d'un console en fibre il ya qq temps.
Reste à la retrouver... bonne chance !

sterwensterwen
19 fév. 2023

Je ne vois pas vraiment l'intérêt d'un tel truc de nos jours. Pour avoir une carto à la barre de temps en temps (dans 95% du temps de navigation cela ne sert à rien) pour quoi ne pas mettre un tablette. En plus on l'enlève quand on en a pas besoin et on ne vas pas se la faire voler.

En plus à la barre on est la plupart du temps exposé au soleil, au vent ou à la pluie, donc pas vraiment l'endroit idéal pour étudier la carte.

Pas vraiment dans le sujet, mais c'est une interrogation permanente chez: pourquoi investir dans un écran permanent à l’extérieur ?

Ebraball:Je suis assez d'accord avec Sterwen, quand je suis à la barre, je regarde autour de moi et pas les écrans. L'électronique est très bien à l'intérieur du bateau, sur le mien visible depuis l'entrée.·le 19 fév. 2023 23:19
henris:A sterwen - C'est le seul instrument que j'aurai à la barre de mon prochain bateau car il Intègrera, en plus de la cartographie, le sondeur, la girouette-anémo, le loch, le Radar et l'AIS. Que soit pour un mouillage, pour une route de rencontre, pour un règlage de voile, il ne me semble pas inutile d'avoir un tel instrument dans le cockpit. Mais, j'avoue, c'est mon 9e voilier et les autres n'avaient pas ce confort... on vieillit sans doute.·le 19 fév. 2023 23:58
LeMoko:Ebraball j'espère que c 'est pareil quand tu conduits en voiture😉😉 , quand nous conduisons, nous ne sommes pas les yeux rivets sur le tableau de bord.·le 20 fév. 2023 00:16
Ajouter un commentairePublier
Toby64Toby64
19 fév. 2023

Pour répondre à la question hors sujet, parcequ'il y des gens qui n'ont plus envie de s'emmerder a configurer un truc qui sera obsolète dans 3 ans et qui demande parfois des heures pour le configurer .( C'est un choix qui se respecte aussi ! )

Pour répondre à la question,
J'ai eu le même pb pour mettre mon gps, le micro déporté de la radio , quelques inters et le pilote auto.
Comme ça courait la peau de fesses, j'en ai fait une moi même .

J'ai fait la boite sur mesure en bois avec ce que j'ai trouvé, en cp de 10, renforcé dans les coins .
Puis j'ai posé de la fibre de verre et la résine, puis du gel coat et enfin de la peinture bi composants blanche .

Le résultat me convient très bien. On y voit des defauts , mais au bout d'un moment, je n'y voit que des avantages !

Toby64Toby64
19 fév. 202319 fév. 2023

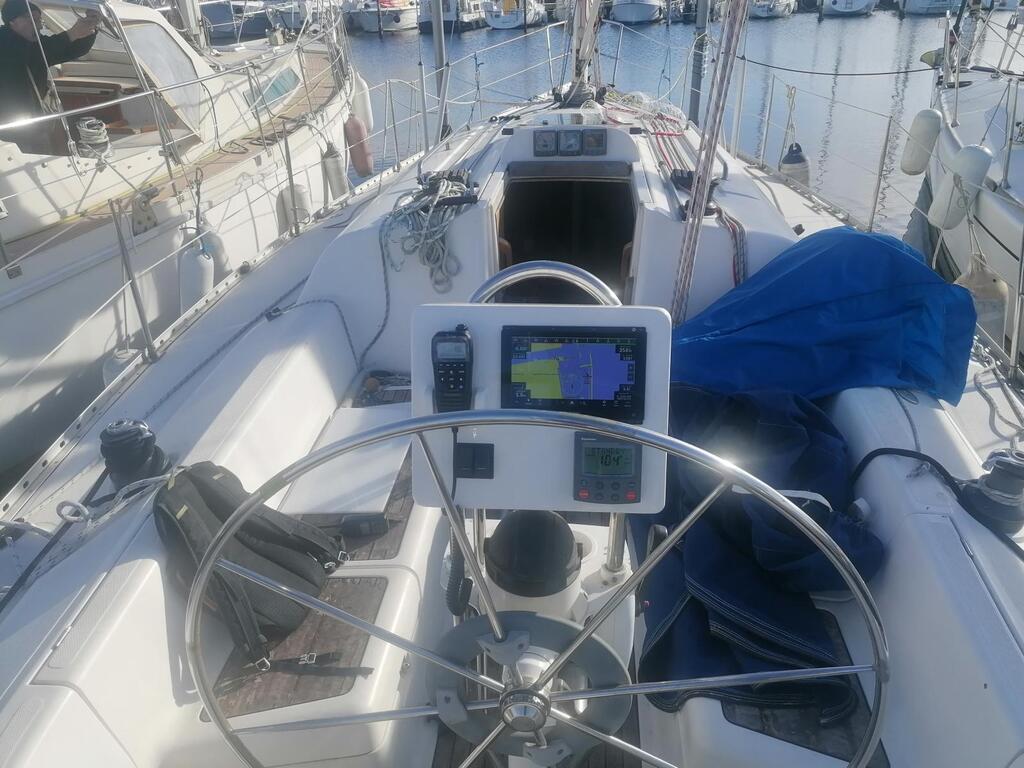

La photo :


henris:Intéressant, aurais-tu une photo de "profil"·le 20 fév. 2023 00:02
Ajouter un commentairePublier
jerome1966jerome1966
20 fév. 2023

Le polyester c'est pas compliquer.....
J'y est penser aussi a faire un boitier avant d'attaquer un projet plus ambitieux.
Il te faut trouver en super marcher une boite en plastique transparente que tu utilise comme un moule.
On trouve aussi des boitier tous fait a des prix surréaliste

Lady_CLady_C
20 fév. 2023

une valise Pelikan ou Otterbox, dont on aura troué le couvercle pour fixer la console.

une boîte de rangement/transport, solide, dans un magasin de bricolage, sur le fond de laquelle on rajoutera un contreplaqué marine, ou une plaque inox pour la fixation.

Toby64Toby64
20 fév. 2023

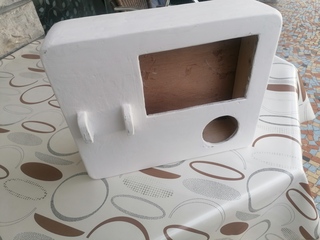

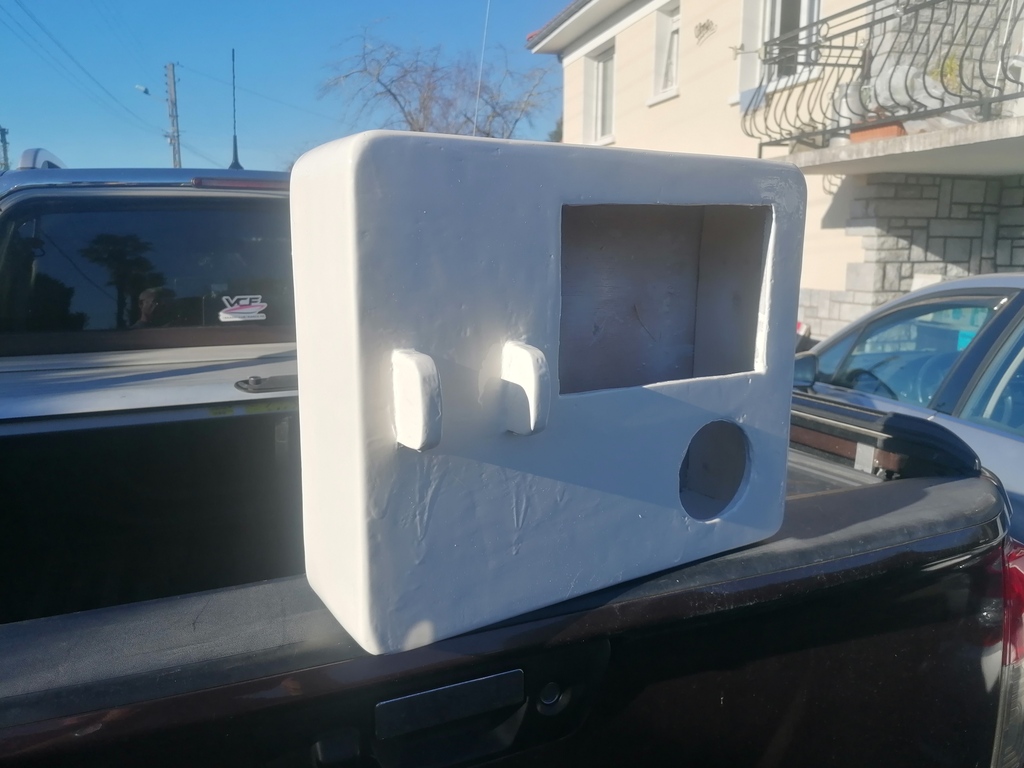

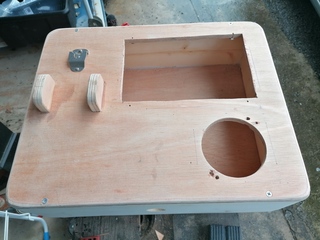

Voici quelques photos de ma boîte :

fxvtfxvt
20 fév. 2023

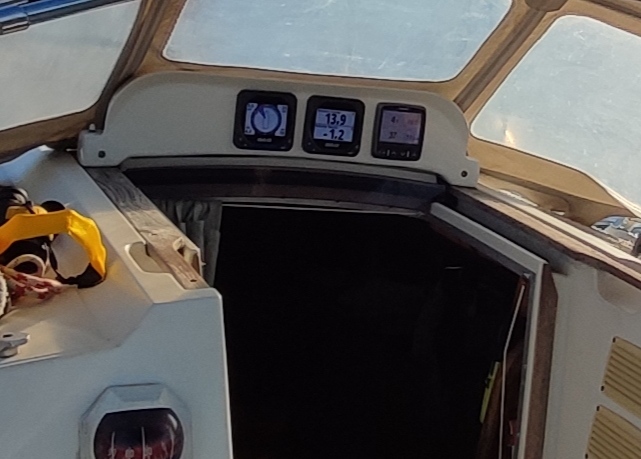

Hello,
J'ai également trouvé que les consoles à instruments était assez chères mais surtout je n'ai pas trouvé le modèle que je voulais.
Ce n'est pas un modèle pour colonne de barre à roue comme Henris recherche car je voulais l'installer à l'extrémité du capot de descente.
Du coup je l'ai fait moi-même en époxy.
D'abord une forme en mousse isolante façonnée. Cire de démoulage. Puis strat par dessus. Et des fignolages, une ouverture par le dessous, etc...
Et comme l'écrit LeMoko, c'est très sympa à fabriquer.
Amicalement.
FX

Toby64Toby64
20 fév. 2023

2ieme essais pour les photos :)

fxvt:Beau boulot !·le 20 fév. 2023 12:55
Ajouter un commentairePublier
henrishenris
21 fév. 2023

Merci à tous de vos interventions, particulièrement à le Moko qui m'a convaincu de tenter l'expérience de la stratification.

Question subsidiaire toutefois :

Dans la mousse de polyurhétane, avec quoi "faire" (ou couper) les arrondis extérieurs bien réguliers?

fxvt:Pour couper la mousse J'ai utilisé 2 méthodes, le fil chaud et le papier de verre 80.
Le fil chaud est une corde à piano de chez casto ou leroy de moins d'1mm de diamètre, tendue dans un cadre en forme de "H" en baguettes de bois lui-même mis en tension par un sandow et connecté à un chargeur de batterie. Ca coupe net, comme dans du beurre.
Tu peux découper des guides gabarit en planchette fine pour faire de jolies courbes ou des épaisseurs constantes.
Pour les angles un peu trop vifs tu peux les arrondir au papier de verre sur ponceuse où à la main.·le 21 fév. 2023 17:01
Ajouter un commentairePublier
fxvtfxvt
21 fév. 202321 fév. 2023

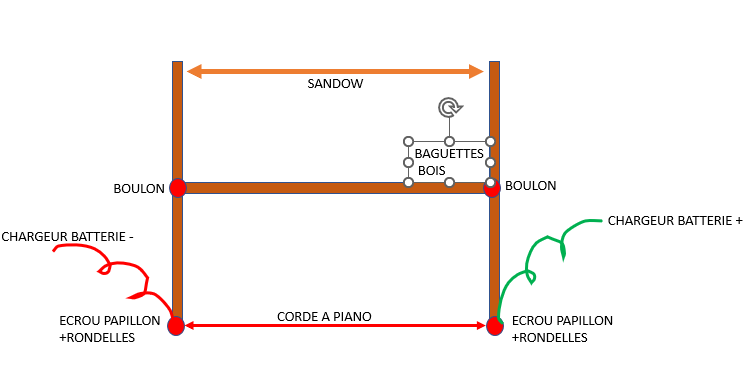

Ca donne ça. voir Schéma.
Tu le fais à la longueur que tu veux, en bois léger
Regarde les vidéo youtube sur comment on fabrique des ailes en mousses pour les avions d'aeromodélisme.
Ou bien tu cherche découpe mousse fil chaud
C'est la même technique. Par exemple: Mais il y a plein d'autres techniques et conseils similaires.


Perso j'ai shapé ma console tout seul sur une largeur de 70-80cm.
Pas la peine d'être deux comme sur la vidéo.
pour tendre "l'arc" j'avais commencé par un sandow, mais c'était lourd et pas assez tendu, du coup j'ai utilisé de la garcette dyneema non-élastique avec un batonnet pour faire tourniquet, comme sur la vidéo.
Amicalement.
FX
