connexion GPS >> VHF ...

Sur ce modèle, il faut (une fois les liaisons cablées correctement) activer les phrases NMEA RMB, RMC, GGl avec le menu du GPS sinon rien ne se passe.

je viens juste de regler le meme probleme avec d autres marques. 2 fils seulement, le constructeur m a dit de regler l output NMEA GPS sur 4800.

il faut regarder la doc des 2 appareils savoir ou sont les GPS NMEA out et in, ce n est pas standardise, ce ne sera peut etre pas les meme couleurs.

On ne peut pas forcement tout faire avec les liaisons séries:
Electriquement il faut des branchement corrects, un respect des sortances (un émetteur à une puissance max de sortie) et des entrances , si possible un respect des longueurs, des paramètes conformes et compatibles, des protocoles ne provoquant pas des collisions ou pertes de données ou de contrôles. Quand tout est respecté (électrique ET logique) cela marche. Vérifiez bien vos procédures de connexions et vos paramètres. Chaque détail compte.

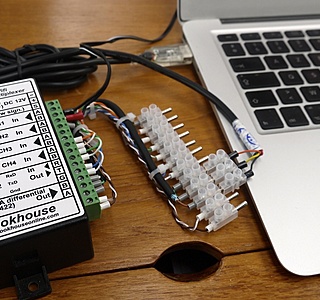

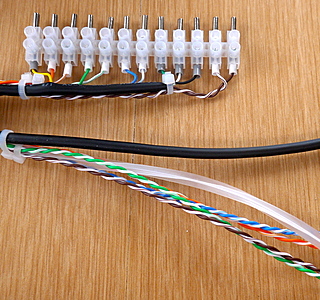

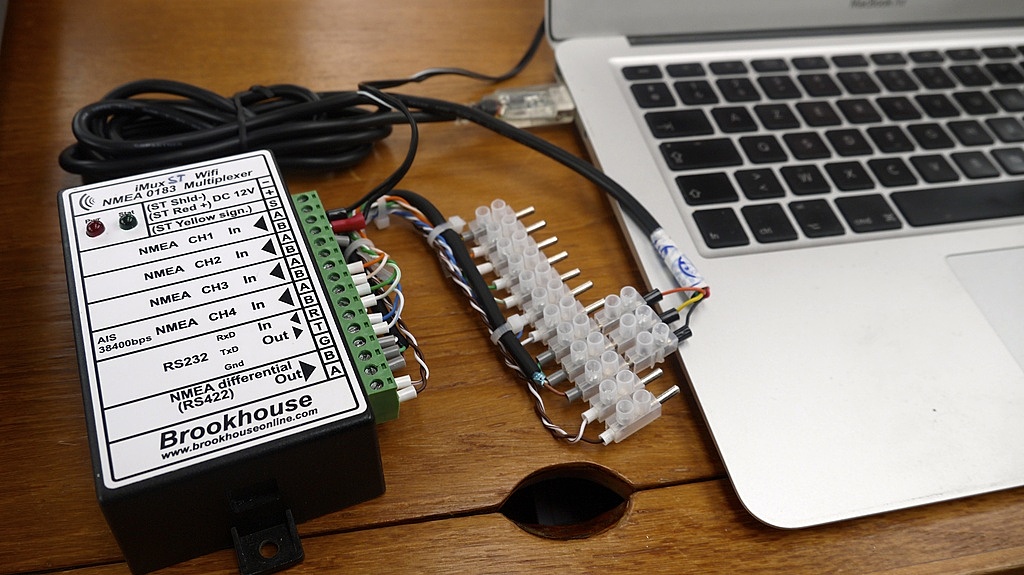

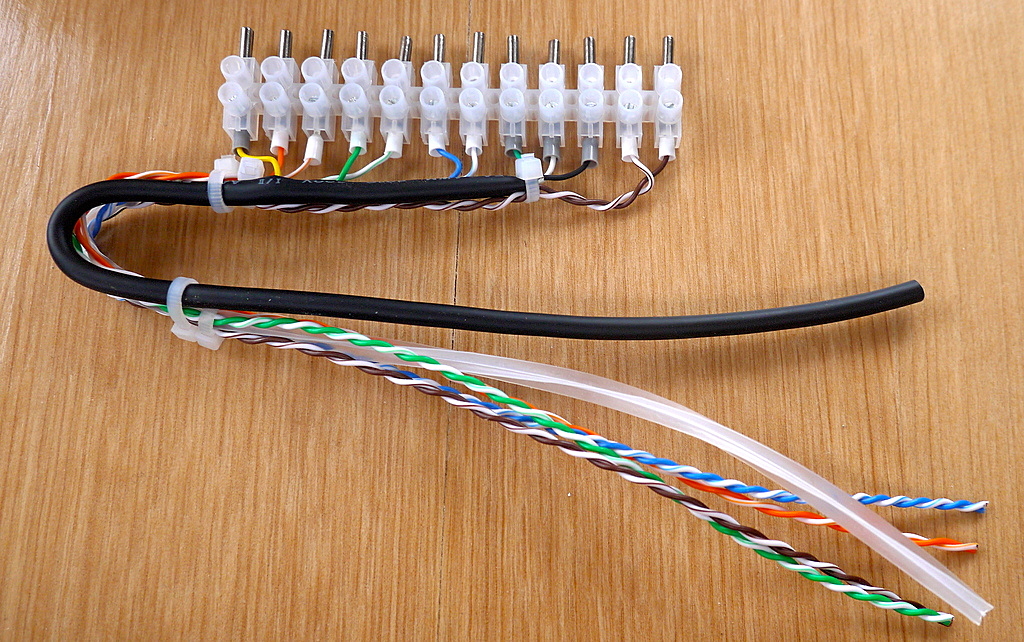

pour relier repetiteur et GPS ou VHF vs utilisez des prises speciales ou des dominos oui je sais c'est con comme question mais bon on ne peut pas etre doué dans tous les domaines enfin c'est mon cas ,merçi pour vos reponses quand meme; simples les reponses merçi encore

Merçi bil56 mais derriere mon GPS je n'ai pas de fils juste une prise NMEA qq chose alors?

^

bon, je relance, le pb de départ n'a toujours pas été réglé !

comme indiqué sur les notices des 2 appareils VHF RO 400 et GPS traceur Raymarine RC435:
fil jaune (+GPS) de la vhf + sur jaune (-GPS) du gps
fil vert (+GPS) de la vhf + sur marron (-GPS) du gps
et avec ou sans raccordement des tresses, que dalle !!!
il y a un petit courant de qques milli sur les sorties du gps,
et le gps n'a pas de menu détaillé de choix des phrases nmea183 ...

c'est la meeeeerde !!!!! :-(

Raccorder + GPS OUTput sur + VHF INput
- GPS OUTput sur - VHF IN put
Va permettre au GPS d'envoyer les données vers la VHF

Raccorder + GPS INput sur + VHF OUTput
- GPS INput sur - VHF OUTput
Va permettre le retour d'infos de la VHF vers le GPS

Suivant les appareils le NMEA négatif est quelquefois tout simplement le négatif de l'installation.

Si une fois les fils connectés correctement toujours pas de réception de données, vérifier sur les docs la vitesse de transmission des deux appareils et accorder les vitesses.
Ensuite vérifier que le format de transmission NMEA 0183 est bien pris en compte par les deux appareils (en entrée ET en sortie) et sur le bon port (de sortie, pas maritime)
C'est généraliste, je ne connais pas précisément les appareils en question donc je ne peux pas préciser les couleurs de fils, mais on a vite fait de se mélanger dans les entrées et sorties IN et OUT. Prendre le problème posément sans s'énerver et lire attentivement les docs, normalement c'est bien expliqué. Éviter de bidouiller les fils avec les appareils sous tension.

Non j,ai tout faux, réponse faite avec une tablette je m embrouille les pinceaux.
Je recommence
Data 1 traceur OUT(+) fil ? Vers RO4800 GPS IN(+) fil jaune
Data 1 traceur OUT(-). fil ? Vers RO4800 GPS IN(-) fil vert
Data 2 RO4800 OUT(+) Pin 2 fil bleu Vers traceur signal AIS IN(+) fil ?
Data 2 RO4800 OUT(-) Pin5 fil gris. Vers traceur signal AIS IN(-) fil ? ou tresse
Les preconisations précédentes quand au paramétrage restent valable.
Puisque vous avez un ampèremètre, regarder le courant transitant dans la tresse.
Si il est supérieur à 10 ma il y a conflit dans les raccordements. S il est quasi nul c est que c'est bon

sur le net :
Y'a çà sur le net, pdf téléchargeable.

www.google.fr[...]/url

Page 50 pour l'option "redirection des données"
