C'est surement stupide, mais je n'arrive pas à débrancher un câble Seatalk du SmartPilot Raymarine de mon pépère.:oups:

Avec mes gros doigts, j'hésite à forcer et comme sur les pontons, mes voisins sont aussi délicats que moi, j'hésite à demander un coup de main ; pas la peine de forcer...

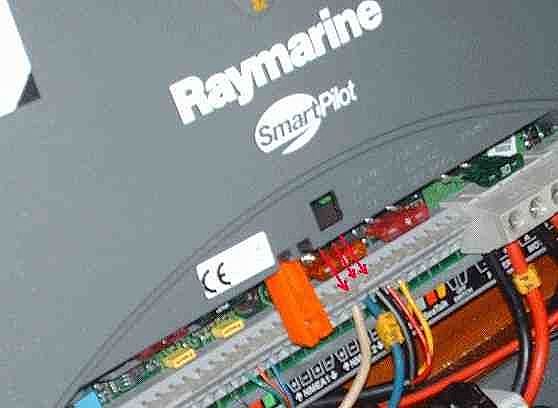

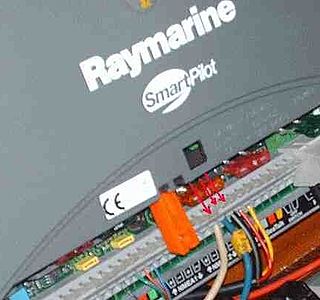

Si la photo passe, il s'agit d'une barrette où sont branchés différents fils/câbles (nmea, seatalk,...).

J'ai fait levier, j'ai pressé, j'ai tiré, j'ai tout essayé (en douceur) mais rien n'y fait, je n'arrive pas à déconnecter le moindre câble (pas ceux qui tiennent par vis, ceux du premier plan).

Quelqu'un connait-il ce système de fixation ? et si oui, comment débranche-t-on ?

Schnaps

18 oct. 2009

Tous
Non lu

bornier Bjr,à tout zazard!, ce serait pas le g... ---18 oct. 2009

Facile Tu as, en bas de ton boîtier, une bande... ---18 oct. 2009

Erratum... Les petits carrés de plastique à en... ---16 juin 2020

Merci bien... C'était tout bête, mais bon je n... Schnaps 18 oct. 2009

---

18 oct. 2009

bornier
Bjr,à tout zazard!, ce serait pas le genre de bornier où il faut insérer un petit tournvis ou un lame fine dans les trous supérieurs afin de libérer la languette métal, pour enlever le fil ?

Répondre

---

18 oct. 2009

Facile
Tu as, en bas de ton boîtier, une bande sur fond noir, représentant les affectations des loges de connexion (sur ta photo, on y voit écrit : NMEA1 puis NMEA2 etc...).

Les fils sont connectés dans les loges aménagées dans une barrette grise (sur ta photo, de gauche à droite : blanc, bleu, noir, rouge, jaune).

Entre la barrette et la bande indicatrice, il y a une rangée de petits carrés en plastique (environ 3ou 4 mmx3ou 4 mm), de couleurs, avec un enfoncement au centre.

Pour ouvrir le verrouillage de la loge (pour pouvoir introduire un fil ou pour l'enlever)il suffit d'appuyer au centre du carré situé en face de la loge à déverrouiller, par exemple avec un stylo.

Le verrouillage du fil est assuré par une guillotine métallique maintenue en pression par un ressort. L'appui sur le petit carré de commande soulage la pression du ressort et libère le fil.

Répondre

---

18 oct. 200916 juin 2020

Erratum...
Les petits carrés de plastique à enfoncer sont au-dessus de la barrette grise
