compte tours 1GM10

bonjour
j aurai voulu changer mon tableau de bord pour mon moteur 1GM10,
j en ai trouvé avec le compte tours mais si je ne me trompe pas il n y a pas de quoi branché de compte tours. Existe t'il un moyen de brancher un compte tours qui fait horametre ( ce que je trouve pas mal pour les vidanges ).
lors de contrôle technique voiture ils arrivent à récupérer le régime moteur par un petit boitier qui calcule les vibrations.
pour arrêter le moteur il faut que je tire sur un manette, je me disais aussi que si je trouver un petit moteur qui me tiendrai la petite came du moteur tirer quand le contact est mi, et qui revienne pas un ressort quand je coupe le contact...
je sais que ca ne sert pas a grand chose mais bon....

L'équipage
#1gm10
wiffie33wiffie33
18 août 2024
ATCFrogATCFrog
19 août 2024

Alors, sur les voitures, le petit boitier ne lit pas les vibrations, c'est un lecteur obd, il récupere le régime moteur par lecture des données du calculateur.
Pour le 1GM10, il doit y avoir sur la cloche de volant moteur un emplacement pour visser un capteur de régime moteur (c'est un capteur ILS qui compte les dents du volant moteur et te sort une belle sinusoide dont la fréquence est proportionnelle au régime moteur). Tu peux trouver la sonde à un prix indécent chez yanmar, ou pour quelques euros sur des sites de vente en ligne.
Pour ton histoire de tirette et de came, je n'ai rien compris, mais je te dirais simplement cela : plus c'est simple, mieux c'est.

wiffie33:je ne connaissais pas le capteur ILS qui me parait en effet bien approprié. en qui concerne le boitier dont je parle parle plus n 'est pas la prise OBD, car ce sont souvent sur de vieux véhicule qui n ont justement pas d obd ;)en tout cas merci je vais regarder si il y a bien un emplacement sur le moteur pour un capteur ILSmerci·le 19 août 15:09
a_guy:Rien de dispo sur l'alternateur ? une sortie W ! ·le 19 août 15:23
wiffie33:Je n’ai pas regardé, et je ne sais pas à quoi ça ressemble :(·le 19 août 15:24
a_guy:a une causse souvent repère jaune et / ou inscrit W si tu n'avais pas de compte tours elle devrait être dispos mais elle peut aussi être précablé ! sur l' alternateur tu devrais trouver une grosse cosse + (rouge) une autre grosse cosse - (noir ) et celle ci plus petite repéré W en jaune !si tu as la ref de ton alternateur on devrait même trouver l'info sur papier un met un exemple du mien en dessouswww.simon-auto-shop.de[...]out.png ·le 19 août 15:37
ATCFrog:@a_guy sur les series GM, a ma connaissance les alternateurs de serie n'ont pas de prise W, l'option compte-tours passe par un capteur sur le volant moteur, comme dit plus haut. Ca oblige donc à bidouiller l'alternateur pour se faire une sortie W, et j'avoue que j'ai du mal à piger l'interet. Si la prise est la, autant en profiter, bien evidemment, mais s'il n'y a pas de W par défaut, alors qu'un emplacement pour un capteur est prévu sur le volant, pourquoi s'acharner ?·le 19 août 15:40
a_guy:désolé j 'écris du portable !A une cosse souvent repère jaune et / ou inscrit W si tu n'avais pas de compte tours elle devrait être dispos mais elle peut aussi être précablé ! sur l’alternateur tu devrais trouver une grosse cosse + (rouge) une autre grosse cosse - (noir) et celle-ci plus petite repéré W en jaune ! si tu as la réf de ton alternateur on devrait même trouver l'info sur papier un met un exemple du mien en dessous :www.simon-auto-shop.de[...]out.png ·le 19 août 15:40
Peace And Love:Pour info, j’ai un 1 GM10 de 2014 juste quand ils ont livré le tableau de bord sans option , quand même c était déjà TRÈS cher. Mais puisque c était une option le câblage était sûrement pr existant?·le 19 août 15:50
Ajouter un commentairePublier
juliussejuliusse
19 août 2024

C'est un monocylindre, les oreilles suffisent pour compter les tours.😜

Peace And Love:C très pratique un compte tour pour suivre la performance du moteur, régler le ralenti, choisir la vitesse de croisière etcEt à 7000 € le bout ils pouvaient bien mètre un tableau de bord·le 19 août 17:27
wiffie33:j ai un vieux tableau de bord mais pas de compteur et temps cas faire de le changer ...·le 19 août 18:43
juliusse:... c'est malin, mes yeux saignent maintenant...·le 19 août 18:49
Ajouter un commentairePublier
MamitaMamita
19 août 202419 août 2024

Salut,
Comme le dit ATCFrog, en GM, le CT n'est pas présent sur l'alternateur (borne W) chez Yanmar. Le CT est pris sur un capteur magnétique (2 fils) sur le volant.

"...pour arrêter le moteur il faut que je tire sur un manette, je me disais aussi que si je trouver un petit moteur qui me tiendrai la petite came du moteur tirer quand le contact est mi, et qui revienne pas un ressort quand je coupe le contact...".
je sais que ca ne sert pas a grand chose mais bon....
Si j'ai bien compris, il suffit de mettre un petit moteur 12v (genre verrouillage central de portes auto 12v) pour tirer ou pousser la tirette d’arrêt moteur Yanmar; il faudra installer un bouton poussoir pour alimenter ce petit moteur qui arrêtera le moteur Yanmar.. Ca restera du bricolage!.
Mamita

wiffie33:oui ca peut faire l affaire je vais commander ca et tester ...pour moi, je ne pense pense pas avoir besoin de bouton simplement quand le contact est mi il s actionne et quand on coupe le contact il ferme la vanne par le biais d un ressort de rappelle ·le 19 août 21:42
wiffie33:par contre je n arrive pas a trouvé la doc du 1GM10 afin de savoir si il y a un emplacement pour un capteur ILS·le 19 août 21:45
Peace And Love:Ce n’est pas une vanne mais un lève soupape! Je ne comprends pas trop l’intérêt de ce moteur , ne pas oublier que si on veut démarrer à la manivelle et ça peut sauver le bateau dans des circonstances exceptionnelles il faut actionner ce levé soupape et le relâcher quand on a pris assez de vitesse·le 20 août 00:28
Ajouter un commentairePublier
MamitaMamita
19 août 2024

Re
"...wiffie33:par contre je n arrive pas a trouvé la doc du 1GM10 afin de savoir si il y a un emplacement pour un capteur ILS·le 19 août 21:45...".

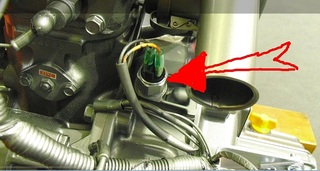

Position du capteur magnétique sur 1GM10: Segalen l'a fait pour toi !

Pour l’arrêt moteur: ces petits moteurs de verrouillage ne sont pas faits pour rester sous tension en permanence. C'est du genre impulsionnel...BP pratiquement obligatoire !
Mamita

wiffie33:a génial merci beaucoupque veut tu dire par BP???·le 19 août 23:21
Mamita:re BP = B Bouton et P Poussoir·le 19 août 23:59
Ajouter un commentairePublier
hdmanillachdmanillac
20 août 2024

Tu as tout ce qu'il faut sur Aliexpress pour pas cher. Le capteur et le compte tour.

J'ai fait ça sur mon Sun Way 25 Sport et son Yanmar 1GM10 en 2022. Ca fonctionne impec.

Il y a un bouchon sur le volant moteur du 1GM10 en attente. Suffit de le virer et de mettre le capteur à la place.

wiffie33:C’est aussi pour mettre sur un sunway 25Il n’y a pas plusieurs tailles de capteurs ?, Car Je n’ai pas le Bateau à côté de moi…Pour installer le capteur, j’imagine qu’il faut le faire toucher au volant moteur et le relevé de quelques millimètres?·le 20 août 08:50
hdmanillac:Il faut prendre le capteur taille 18mm. Et oui il faut visser à fond puis dévisser d'1 tour ou 2.fr.aliexpress.com[...]14.html ·le 20 août 10:13
Ajouter un commentairePublier
