Compte tour sur axe d'hélice

Bonjour

Je suis à la recherche d'un compte tour pour mon vieux YSE8 de 77 qui n'a pas de W et je n'ai pas envie de bricoler

J'ai trouvé un truc mais je me demande si ça pourrait fonctionner

Cette chose calcule le nombre de tour de l'axe d'hélice

Je suppose que ça n'a rien à voir avec le nombre de tour moteur?

Merci

Camille

L'équipage
Camilleb0461Camilleb0461
25 sept. 2015
(hoolof)(hoolof)
25 sept. 2015

Bonjour,
effectivement, cela va te donner la vitesse de rotation de l'arbre d'hélice. Mais si tu connais le coefficient de réduction de l'inverseur, tu pourras calculer celle du moteur. Ou si c'est possible paramétrer ton capteur.

Répondre
bendixbendix
25 sept. 201525 sept. 2015

salut , peut être une petite lampe stroboscopique

Répondre
MamitaMamita
25 sept. 2015

Salut Camille,
Je n'ai pas tout pigé, surtout "cette chose" (?), mais si tu arrives a calculer le nombre de tour de l'arbre d'hélice, ce chiffre devra etre multiplié par le ratio de l'inverseur.
Exemple: Si tu as un ratio de 1/2,63 et qu ton hélice tourne à 950 T/mn , le moteur tourne à 950 x 2, 63 soit = 2500 T/Mn
Bien sur dans ce calcul, on fait abstraction du rendement de l'inverseur....
Mais quelle est "cette chose" ?
Mamita

Répondre
Camilleb0461Camilleb0461
25 sept. 2015

Bonjour Mamita et Hoolof

Dans l'absolu c'est un peu ce que je me disais

Il doit y avoir un rapport entre un tour d'axe d'helice et autre chose

Un peu comme pour les pignons et plateaux d'un vélo

Voici la chose

Ca fonctionne un peu comme un compteur de vitesse d'un vélo; un aimant et un capteur de passage

run-leader.en.made-in-china.com[...]2c.html

En plus ça me servirait de compteur d'heures car il est aussi naze

MAIS
Où puis je trouver les autres données: inverseur, etc?

Répondre
bil56bil56
25 sept. 2015

ce "truc", faut le monter sur la poulie de vilebrequin ...

Répondre
Camilleb0461Camilleb0461
25 sept. 201516 juin 2020

OK

Ca avance

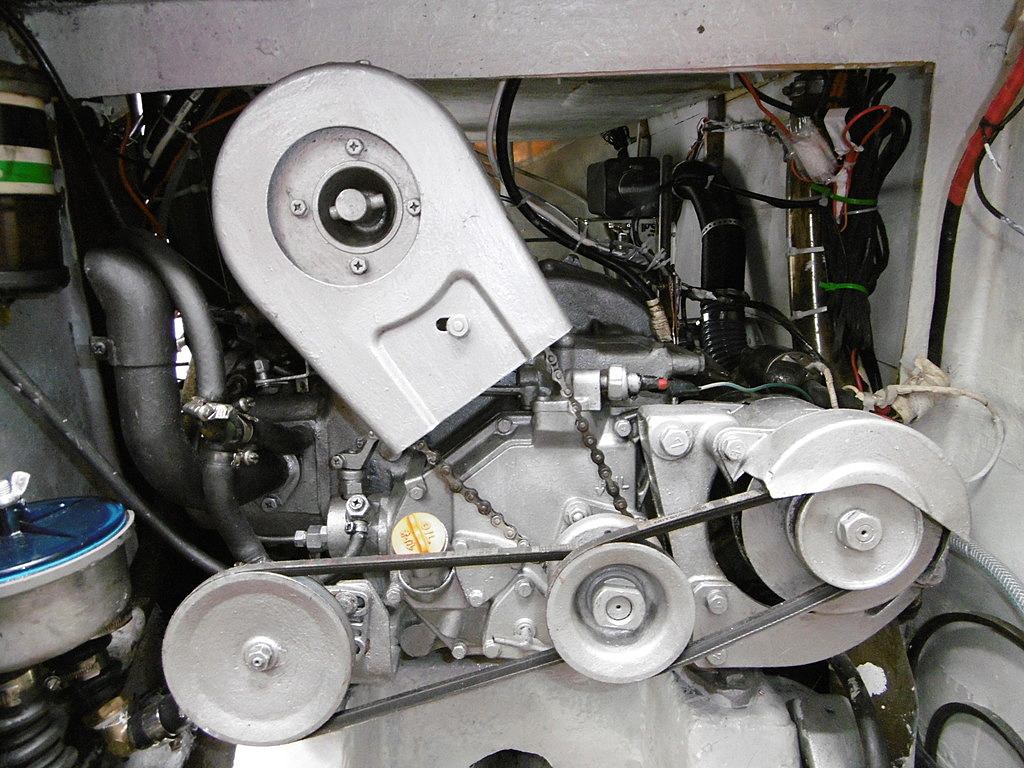

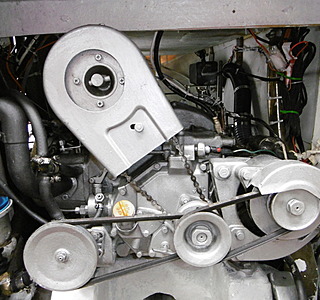

Voici une photo de mon moteur de face avec les 2 courroies et la chaine de démarrage manuel

Je devrais donc placer l'aimant sur l'un des ces axes avec le capteur juste en face

Mais sur lequel ?

Répondre
bil56bil56
25 sept. 2015

la poulie centrale est celle de vilebrequin, en direct

Répondre
pte moussepte mousse
25 sept. 2015

bonjour

la question que je me poserais avant toute pose :
est ce parametrable

y a t il un elements pour faire varier l'affichage

laisser au ralenti "chaud et afficher la valeur donnée par un mécano ou une doc

Répondre
