Compatibilité sondeur Raymarine st50 et afficheur raymarine i50

Bonjour à tous,

Pourvu que je sois dans la bonne section.

J'ai une ancienne installation Autohelm-Raymarine (anémomètre; loch; sondeur) dont l'afficheur du sondeur a lâché.
Pour le remplacer j'ai acheté un kit sondeur Raymarine i50.
Dans ma grande naïveté je me suis dit " y a qu'a". Mais !

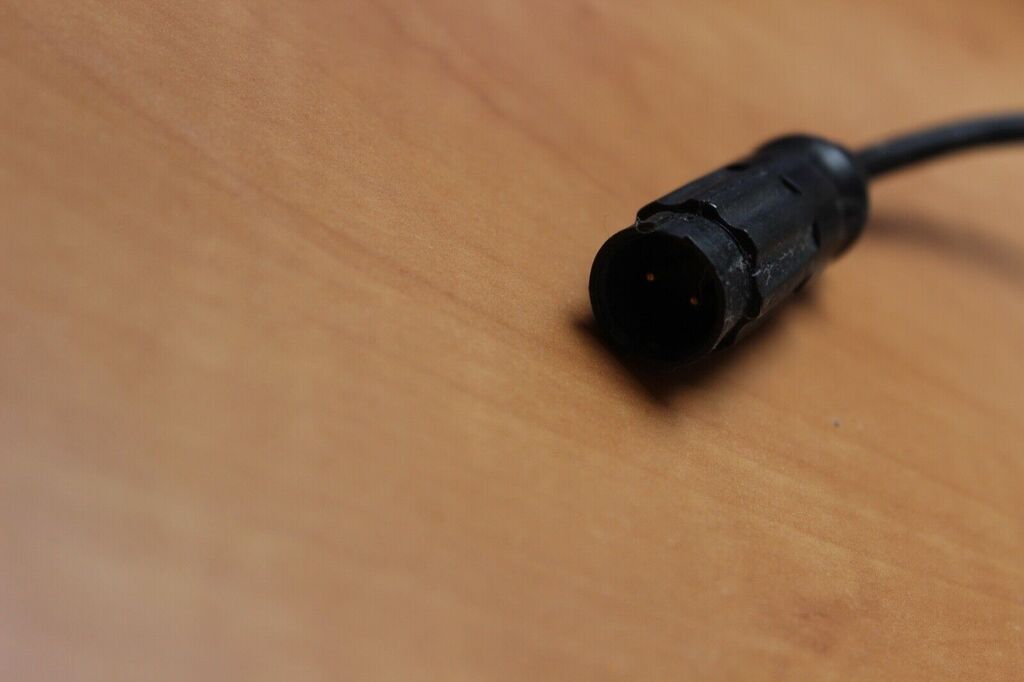

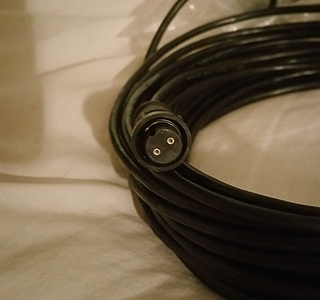

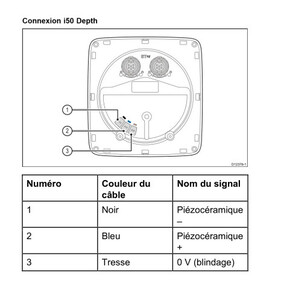

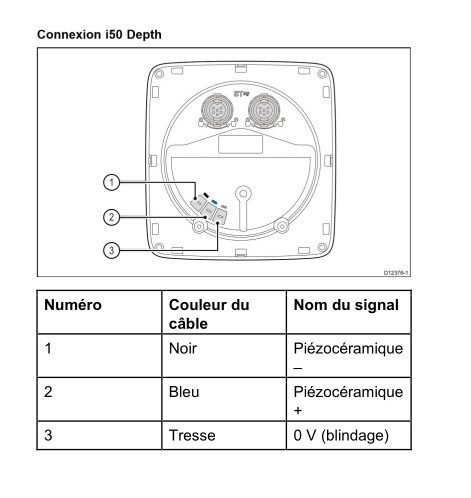

Le connecteur provenant du transpondeur n'a que 2 broches alors que la connectique de l'afficheur a 3 broches (voir photos).

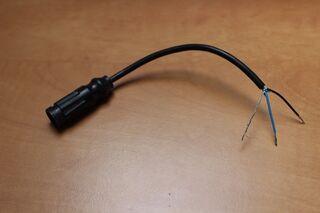

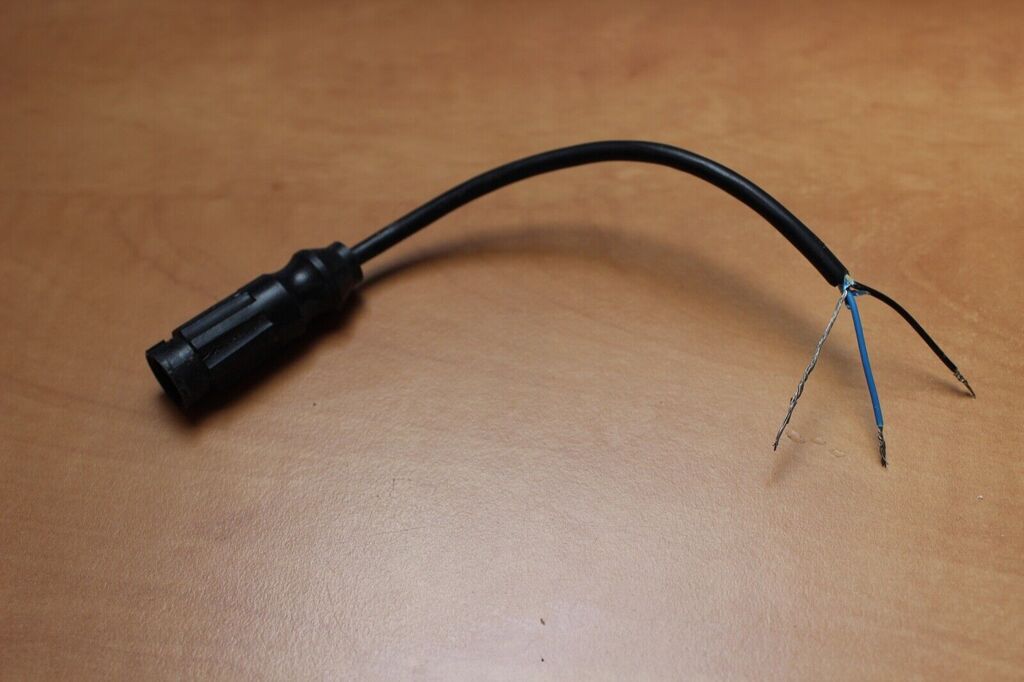

Lors de mes recherches je suis tombé sur une image sur laquelle on peut voir le connecteur, du transpondeur d'un st50, à 2 broches, mais dont le câble est composé de 3 fils (voir photos).
Ma question est la suivante : Puis-je couper le câble provenant du transpondeur et les brancher directement sur l'afficheur i50 - sans risque de détériorer l'afficheur ?
Cela m'éviterais l'opération de repercer la coque (je n'aime pas faire des trous dans mon bateau) ou d'enlever l'ancien.

j'espère m'être expliqué clairement, sinon j'essayerai de clarifier selon vos questions.

Je vous remercie pour vos réponses,
Christian.

L'équipage
#compatibilite_raymarine_sondeur#Electronique#instrumentsdenavigation
ChristiandvdvChristiandvdv
20 mai 2023
ALEBAALEBA
20 mai 202320 mai 2023

Salut, j'ai le même soucis. Le ship m'a affirmé que ce n'était pas compatible. Mais j'espère que quelqu'un pourra témoigner sur ce fil pour confirmer ou démentir l'affirmation de mon ship. Je n'ai pas non-plus envie de tout changer.

AddictionAddiction
20 mai 2023

Normalement les câbles de sondeurs ne doivent pas être coupés pour une question d'impédance je crois, contrairement au loch qui envoi un signal simple a chaque tour de roue (ou 2 ou 4)

Christiandvdv:Merci pour l'avis.Le câble qui est fourni avec le transpondeur du i50 sont "nus".Qu'est ce qui fait qu'un sondeur est compatible ou non ?Bonne journée,Christian·le 20 mai 2023 11:46
Ajouter un commentairePublier
jerome1966jerome1966
20 mai 2023

Sa doit pas être la meme génération....il aurait falut trouver un afficheur ST60

ChristiandvdvChristiandvdv
20 mai 2023

Et si je connecte quand même, ça explose ?

ChristiandvdvChristiandvdv
20 mai 2023

Trêve de plaisanteries,
En gros, comment ça fonctionne un échosondeur ?
Quelles infos sont envoyées du transpondeur vers l'afficheur- calculateur ?
Qu'est-ce qui empêche la compatibilité ?
Et que risquerais-je - sinon 500€ ?

Addiction:La sonde envoie une impulsion, qu'elle récupère après que celle ci ait rencontrée un obstacle (fond,poisson, algues), la fréquence des sondes est quasi normalisée, après c'est le sondeur (afficheur dans ton cas) qui traite le signal reçu , ta sonde possède un câble avec une prise moulée, il n'y a pas de risque à brancher une sonde sur un sondeur, sauf que la longueur du câble a une incidence sur le signal si il doit être coupé pour modifier la prise, ·le 20 mai 2023 12:38
Christiandvdv:Je ne risquerais donc rien à connecter un transpondeur st50 à un afficheur i50, si ce n'est que ça ne fonctionnerait pas.Dans le cas où cela fonctionnerait, couper 5cm - de quoi dénuder- cela fausserait-il fort le résultat affiché ?" la fréquence des sondes est quasi normalisée," c'est à dire ?·le 20 mai 2023 13:16
Addiction:Le plus souvent 50 ou 200khz le choix c’est la profondeur ou le détail, certaines sondes sont bi fréquence , ·le 20 mai 2023 13:58
Addiction:Pour l’incidence avec la réduction du câble c’est trop technique pour moi, le risque n’est pas dans la destruction de l’appareil mais dans le traitement du signal reçu ·le 20 mai 2023 14:02
Christiandvdv:Merci pour les infos. Où puis-je trouver la fréquence des différents transducteurs?Dans aucun des deux manuels je ne trouve l'info·le 20 mai 2023 14:04
Addiction:Il y a une étiquette sur le fil de sonde côté sonde, normalement la marque est Airmar, pour moi c’est du 200 kHz c’est plus adapté à la navigation.·le 20 mai 2023 14:11
Christiandvdv:Alors je verrai cela le week-end prochain.Je vous raconterai cela.Encore merci pour les infos.Christian.·le 20 mai 2023 15:17
Ajouter un commentairePublier
ChristiandvdvChristiandvdv
31 mai 2023

Bonjour à tous,
Voici les dernières nouvelles.
J'ai donc réutiliser le transducteur existant après avoir coupé à ras du connecteur, avoir étamé mes fils, mis des connecteurs ad'hoc.
Tout ça fonctionne j'ai vérifié avec ma sonde à main, ça correspond - en données nmea j'ai même 2 chiffres après la virgule 😎.

Voilà , j'espère que cela servira à d'autres.

Merci à ceux qui m'ont répondu 👍
Christian..⛵

ChristiandvdvChristiandvdv
31 mai 2023

Questio subsidiaire : À QUoi sert la tresse ?

Addiction:Merci pour l'information, la tresse est un blindage contre les parasites.·le 31 mai 2023 16:42
