Comment voir la production en ampères d'un panneau solaire?

Pour ma part, j'ai posé cela mais après le régulateur :

fr.aliexpress.com[...]50.html

Je confirme, la pince ampèremétrique est un indispensable de la caisse à outils du bord; d'autant que les prix sont maintenant très raisonnables :
www.ebay.com[...]6814444
Acheté il a 3 mois, livraison en 10 jours, 22€.

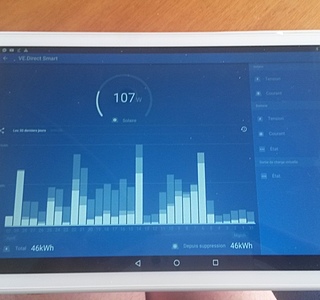

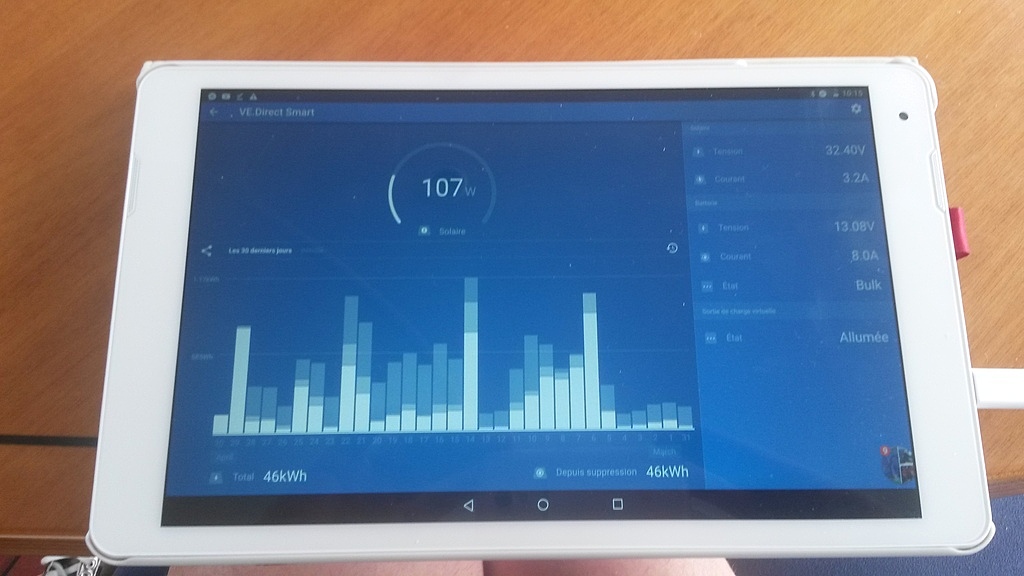

Sinon tu as le dongle victron blue tooth avec toutes les donnees en temps reel sur tablette ou mobile

Pour lire l'intensité qui passa dans le shunt il faut mesurer la tension aux bornes du shunt.
Il ne faut pas utiliser la fonction ampèrmètre.
Lis dans la notice les caractéristiques du shunt et effectue la conversion.

Bonjour,
J'ai depuis des années un FOX D1 , qui m'indique la charge et la décharge des batteries.
Très facile à installer, shunt incorporé.
+- 60 €
www.svb-marine.fr[...]es.html

Actuellement, j'aurais plutôt tendance à parler de puissance, puisqu'avec un MPPT, c'est le MPPT qui donne la tension adéquate avec le courant qui va en fonction de la puissance absorbée du PS.

un panneau en plein soleil peut délivrer jusqu'à 22/23vc'est la raison pour laquelle il faut un régulateur, amha le meilleur en ce moment est le Victron avec contrôle sur smartphone, et dans le cas sur conseils du sav Victron 2 panneaux de 100w en série donnent jusqu'à 45v avec le Victron 14,4 et 14,8v en sortie suivant les batteries (acide ou gel) ,
j'ai pas d’actions ni de commission juste utilisateur depuis 3 ans

tu raisonnes en générateur de tension.
Revoir le générateur de courant quand on parle de panneau solaire, et revoir la caractéristique de production d'un panneau.

oui, tu as raison...Un générateur de courant a en principe une résistance infinie....

la question du fou :jelaferme: est ça charge ou pas...
si tu mesures 18V en sortie de panneau, ça doit charger, alors vérifie ton ampètrmètre/shunt et câblage/régulateur
pour tester le régulateur, si la tension monte sur la batterie, c'est qu'il y a du courant, ou avec un multimètre numérique de base à 10€, tu peux mesurer jusqu'à 10A pendant 5mn, si rien ne sepasse tu vires le shunt et recommence la mesure
le shunt est hs, ça serait troublant s'il est neuf :reflechi:
mais si le régulateur est mppt, il faut attendre pour faire la mesure, ce régulateur travaille en approximations successives en commençant par 0 charge, il faut quelquefois attendre qqes minutes avant de voir du courant passer
pour le régulateur, si tu as fait une manœuvre hasardeuse du genre débrancher la batterie avant le panneau, il es hs et en général circuit ouvert :-(
tu peux aussi tester ton ampèremètre en connectant le panneau direct sur batterie à travers le shunt, pendant le temps de mesure, stopper la manip si la tension des batteries dépasse 15V
JL.C

Mais si les batteries sont chargées au Max , les panneaux sortent 0.2 À.
C est le mppt qui gère probablement.
Mais vont donc tous les A produits ? Vu que des qu il y a consommation,par exemple le frigo,le courant À repasse en charge 4A à la mise en route du frigo.

Hello!!!
Merci à tous pour vos réponses!!! cela m'a bien aidé.

Apres avoir tout essayé les combinaisons possibles sur mon nouveau voltmètres/ampèremètre (qui marche très bien....mais pas sur un panneau solaire allons savoir pourquoi!)...j'ai repris un bon vieux shunt en cuivre sur une barrette isolante avec un affichage en chiffres rouges d'y il y a 20 ans et tout marche!!!! Idem pour le voltmètre (matériel de militaire neuf vendu déclassé )...comme quoi !!!

Petite question:
Je suis impressionné par la puissance en volts: pour un panneau de 150 watts en 12 volts je sors du 29 volts le matin en Normandie!!!(mes batteries sont bien chargées..)
C'est un peu violent? non?

Philou

Si tu regardes les caractéristiques du panneau dont tu donnes le lien sur ebay tu verra que sa tension MPP est de 25v donc tout est normal.
Pour répondre à ta question quel est le courant de charge eh bien ton régulateur Victron le sait, il suffit de lui demander et donc application smartphone VictronConnect et dongle comme cela t'a déjà été suggéré.

L'intérêt de mettre les PS en série plutôt qu'en // est qu'ainsi la tension est plus forte et donc le régulateur démarrera plus tôt et s'arrêtera plus tard car il faut un minimum de 5v de différence entre les PS et la batterie. Mais ici avec des PS ayant un telle tension ce n'est peut-être pas nécessaire.

J'ai un régulateur Victron 15 amps...

Peut être faut qu'il que le panneau solaire débite (alimente quelque chose, un quelconque récepteur). si pas de débit pas de mesure possible pour la consommation (Ampère).

Pour info un ampèremètre se raccorde en série en sélectionnant le calibre le plus adapté (voir le débit maxi du panneau solaire), avec un bon métrix calibre 10 ampère ça devrait suffire, sinon effectivement l faut passer par un shunt.
Pour lire une tension on se raccorde en // un fil sur le - un sur le+, s''il n'y a rien sur la ligne la mesure relevée s'appelle la fme(force électromotrice) s' il y a un appareil consommant du courant cela s’appelle le tension, et plus on va consommer du courant et plus la tension va chuter, ça s'appelle la chute de tension.

voilà en gros le principe de base d'un circuit électrique.

pourquoi ne pas débrancher les fils du PX et prendre la mesure directement en mettant le controleur sur Amperemetre

Et brancher en série un ampéremètre à demeure sur le circuit?

Et bien une petite révision du cours est demandée, car on ne consomme pas une puissance mais une énergie, qui est le produit de la puissance par le temps.
W=UIt et s'exprime en Joule ou en Wattheure.

Que c'est cher pour un simple cadran!! c'est un truc de riche.

bonjour ,
attention à toutes vos manips avec des gants de boxe pour les dipthères ..si jamais vous débranchez les batteries panneau en route
il y a de grandes chances que le régul passe au abonnés abscents .
c'est pas grave on apprend en faisont marcher le commerce ..
alain

en débranchant le panneau et en mettant un ampèremètre sur la sortie et en l'exposant bien on connait son débit maxi .
maintenant pour savoir ce qui sort du régul ,tout dépend de l'état de charge des batteries de l'ensoleillement et de l'orientation .
alain
