Comment vérifier fonctionnement NKE Compact 2 ?

peut etre la pile est naze , il faut la changer
pour le reste , j'ai cette centrale depuis des lustres ca marche sauf les sondes qui peuvent etre out si elles ont pris l'eau..pour l'enemometre il faut changer les roulements
a part ca pas grand chose a dire , j'ai eu plusieurs centrales ( revendu quand j'en avais trop) et pas mal d'afficheurs, jamais d'embrouilles autres que les sondes et la pile

Bonsoir Louarn et mayko,

Merci pour vos retours. Je vais m'occuper d'ouvrir la centrale afin de changer la pile.
Je boucherai également le trou.
Je vous tiens au courant.
Bonne soirée.

Bonjour à tous,

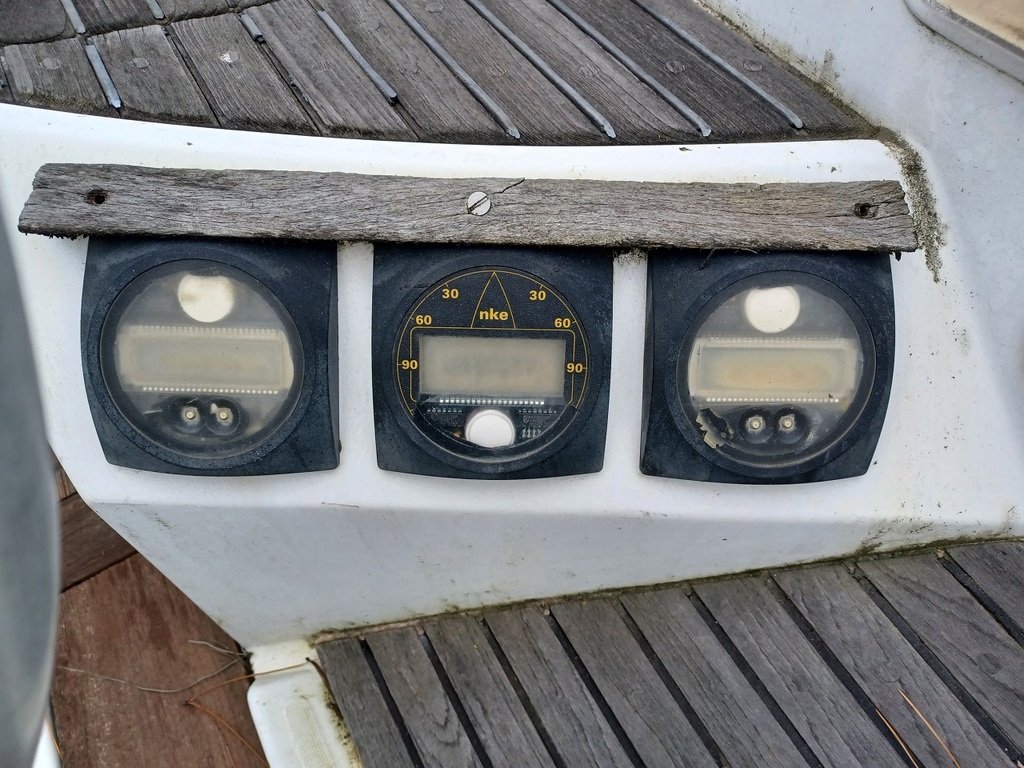

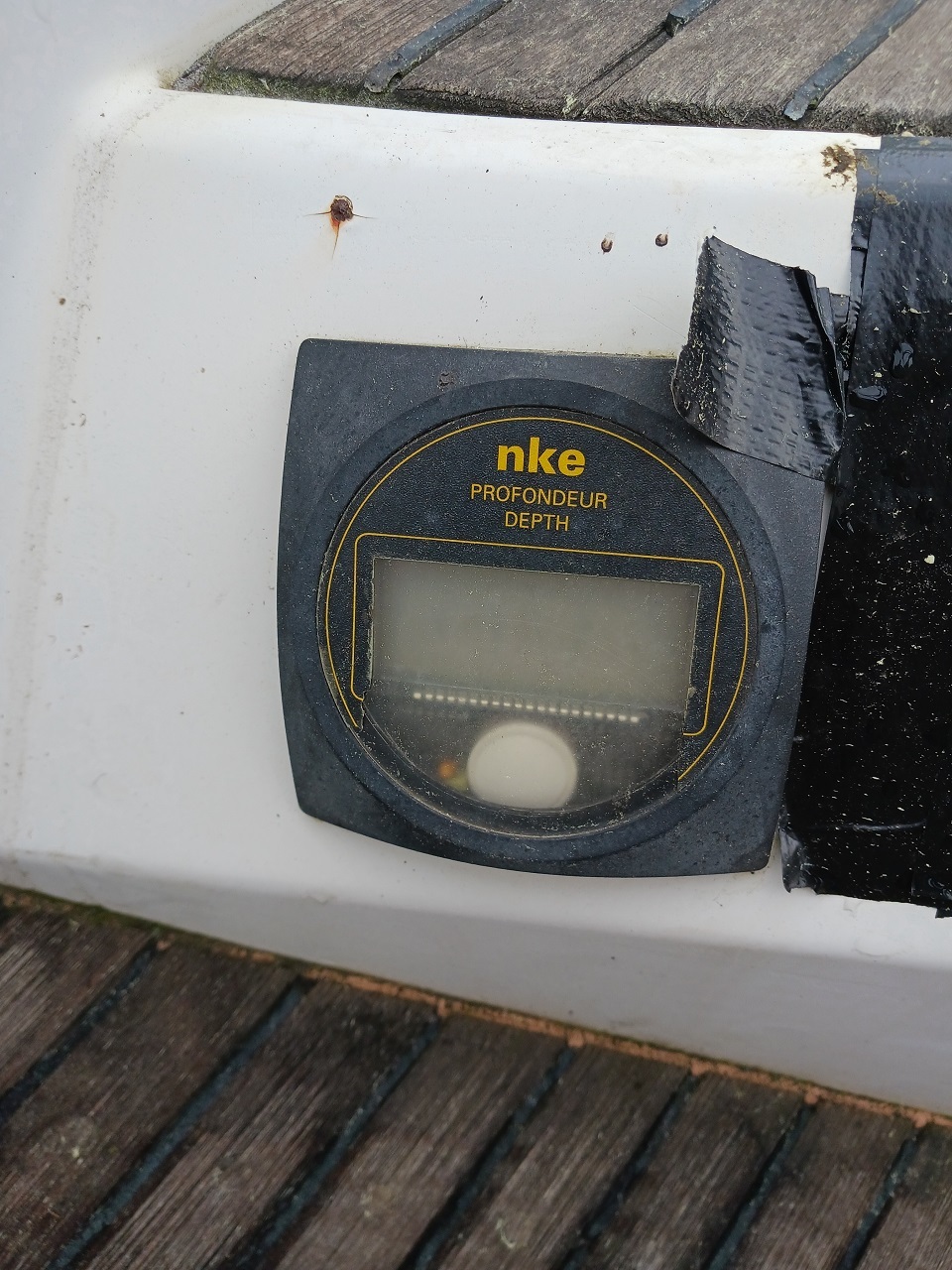

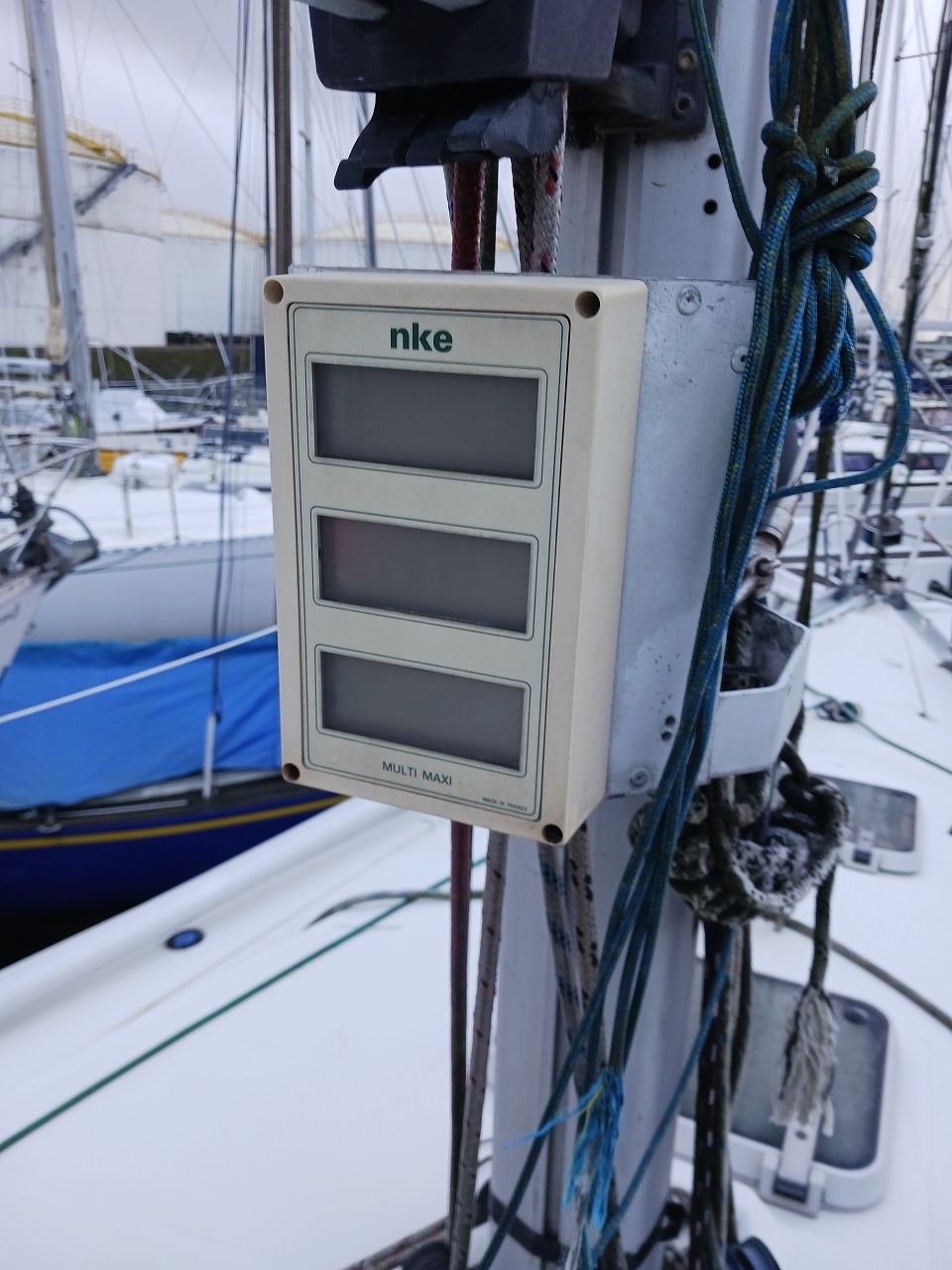

J'ai avancé dans la réfection de mes afficheurs NKE 502 et triple 702. Ci joint les photos.C'était principalement les vitres qui jaunissent.

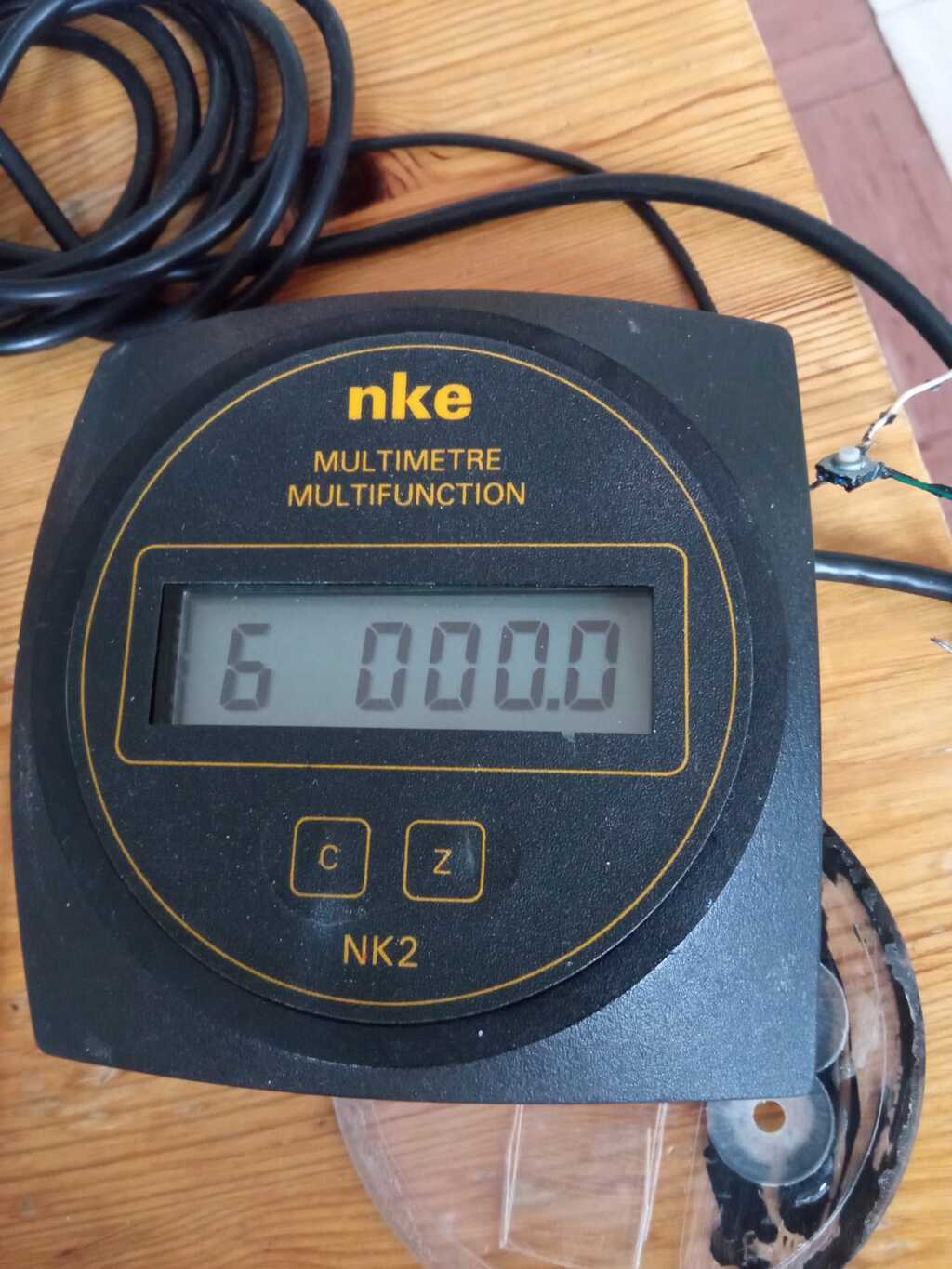

J'ai commandé la vitre ronde de l'afficheur et le LCD chez aliexpress 8euros. Le bouton poussoir de changement de canal est placé maintenant à l’extérieur de l'afficheur.

Verre trempé en stalinite, verre trempé, verre trempé, épaisseur 5mm, 8mm, 10mm, 12mm

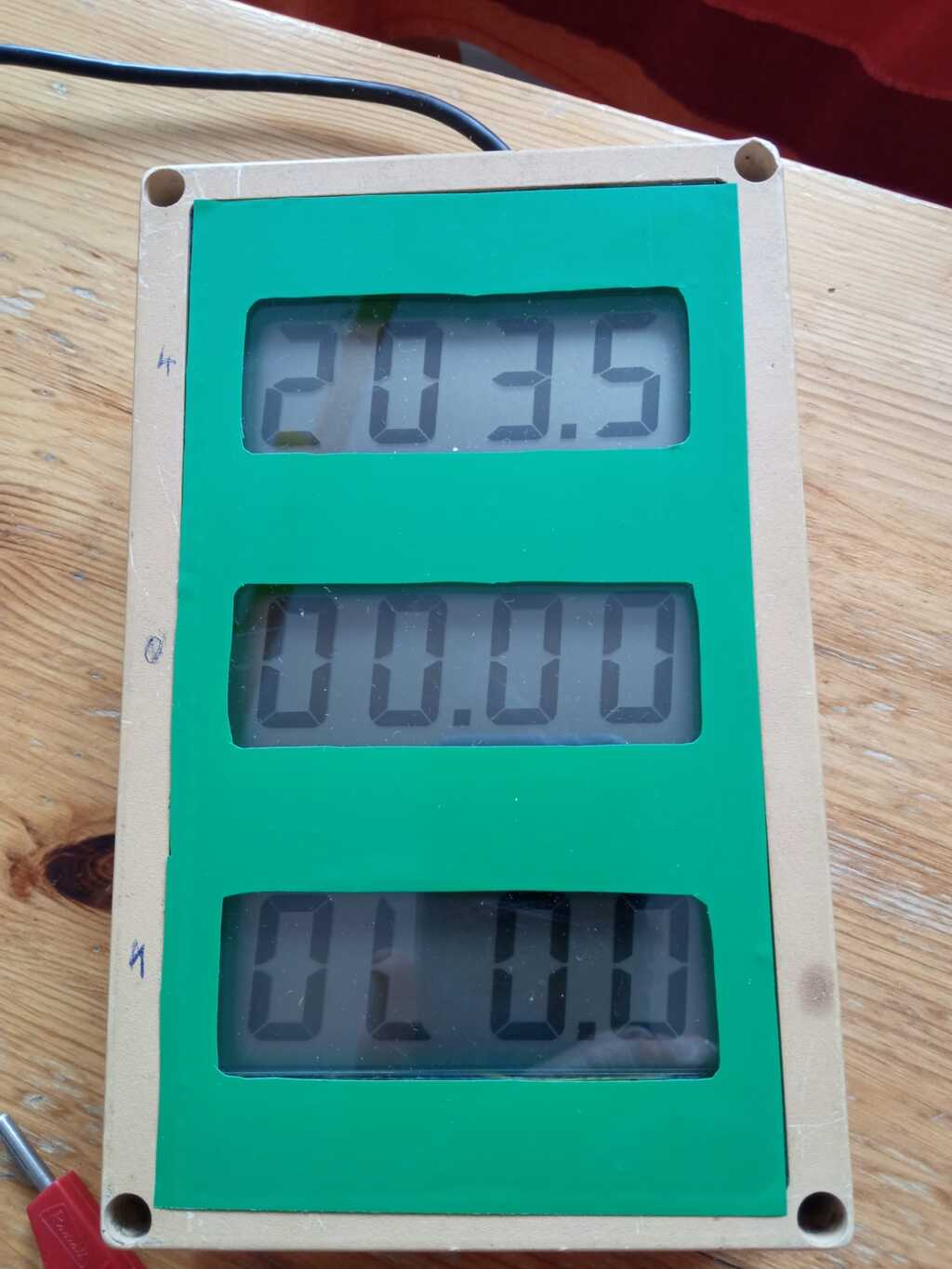

et pour l'afficheur triple, un rectangle de polycarbonate toujours sur aliexpress. J'ai collé du veleda vert.

Bonjour à tous,

J'ai débranché toutes les connexions sauf l'alimentation. L'affichage ne passe plus d'une valeur à l'autre. Pour certains canaux il est a zero.

Pour le canal de l'heure il s'incremente de maniere coherente depuis la mise en place de la pile.

J'ai ensuite rebranché les capteurs un par un et l'affichage reste cohérent. Cela semble correct.
Je ferai une vidéo demain.
C'est seulement quand je rebranche les afficheurs que l'affichage se met à afficher des valeurs changeantes et incohérentes.
Il faut que je vérifie le câblage des afficheurs apparemment.
D'autres pistes pour vérifier que la centrale est OK?

Merci

Julien

Rebonjour à tous,

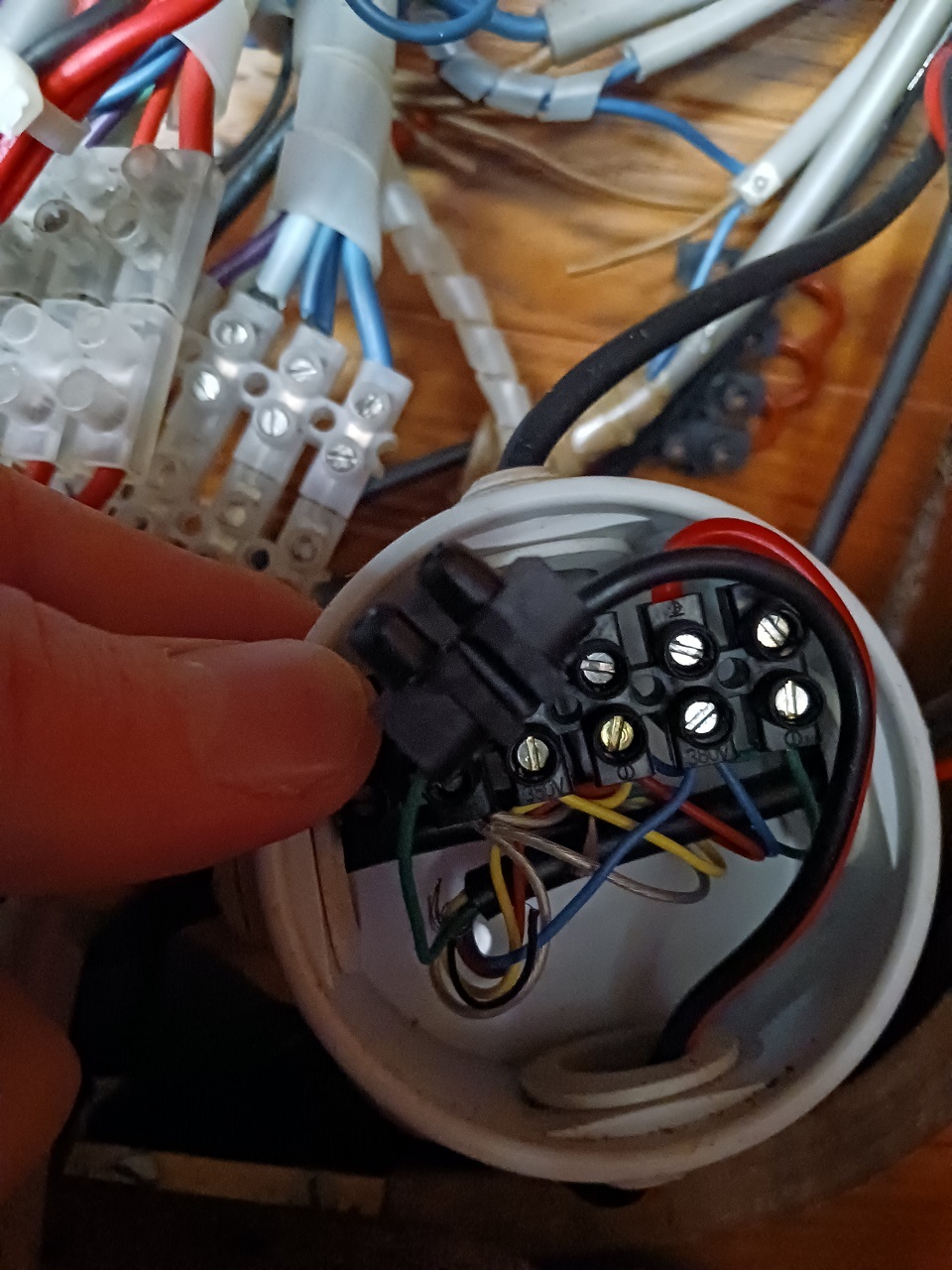

J'ai commencé à regarder les connexions vers les afficheurs.
Est ce la centrale qui envoie le courant aux afficheurs ?
Ou bien il faut envoyer du +12v sur le fil rouge et du -12v sur le fil bleu dans le boitier de connexion qui se trouve a mi-chemin entre la centrale et les afficheurs ?

J'ai du +12v qui est relié au fil bleu et le -12v est relié au fil vert...
Ça sent pas bon...
Sinon la Connectique est absente d'humidité et de rouille...

Je mets cela au propre et vous tiens au jus.

Merci pour vos retours.

Julien

Bonjour à tous,

J'ai supprimé les deux fils noir et rouge qui posaient problème.
Les afficheurs fonctionnent !!

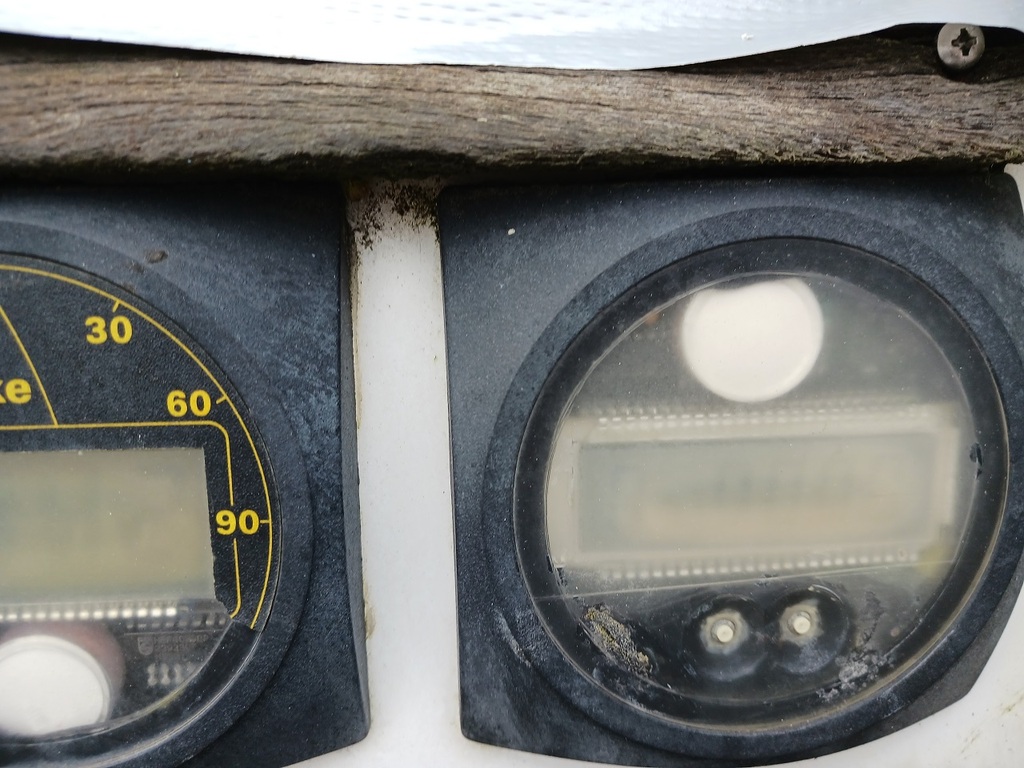

Il faut que je polisse la surface car les afficheurs sont peu lisibles en raison de l'opacité.
Je vous mets des photos tout à l'heure.

Julien

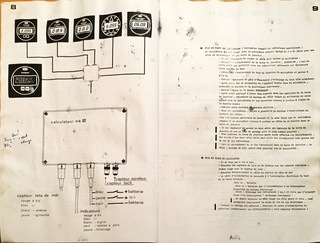

Merci pour vos précisions. Cela explique le câblage entre le fil vert et bleu.
Donc du coup au bout des fils noirs et rouge on doit avoir un interrupteur sur l'afficheur triple. Il doit rester en position fermé pour que cela perturbe tous les canaux lorsque ces deux fils sont branchés.
Je vais tester tout cela et jeter un œil à cet afficheur triple.

J'ai la valeur 0 qui clignote lorsque j'affiche le canal du sondeur. Problème de sonde selon vous ou de calibrage? Je pense au potard en façade de la console.

Merci.

Julien

Bonjour à tous,

quelques nouvelles de ma centrale NKE Compact 2.
J'ai désormais des afficheurs qui marchent (pas très lisibles pour le moment mais j'en ai trouvé en bon état d'occasion que je dois monter).
J'ai donc un sondeur qui marche, un loch/speedo qui marche, une girouette qui a l'air de fonctionner valeur affichée 150 tribord au lieu de 90 tribord) et un anémo qui ne donne plus d'infos.

Je dois descendre l'anémo pour essayer de le rénover.
Hier en navigant j'ai un une sonnerie pendant deux heures avec un message indiquant que le sondeur était absent. Depuis la centrale sonne et le sondeur ne donne plus d'informations...
Comment annuler cette erreur et refaire marcher le sondeur ?
Faire un RAZ de la centrale à nouveau ?

De plus, je ne vois pas comment calibrer la girouette. Sur quelles touches on appuie sur la centrale pour lancer la calibration ?

Merci pour votre aide.

Julien
