Comment utiliser le démarreur électrique d'un Yamaha 15 sans le boitier de commande à distance ?

avec
une batterie et un bouton poussoir dans un bricomerdo

Je comprend son problème
Enfin, peut être.

Un copain vient de me refiler son yamaha 4T 10cv pour en remonter un avec le même que j'avais en panne depuis des années.

Le sien est à démarreur électrique.

Il y a un faisceau de connextion qui fini avec une méga broche avec au moins 7 ou 8 fils.

Ma question à moi (qui est peut être la mème que la sienne) c'est : a quoi correspondent tous ces fils ? Lequel sert au démarreur ?

Jacques

un truc
c'est dejà mettre les rouges ensembles et essayer avec un noir ou autre ;-)

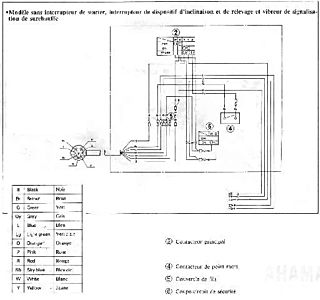

j'ai trouvé un schéma de câblage de ma commande à distance...
bonjour à tous et à toutes.

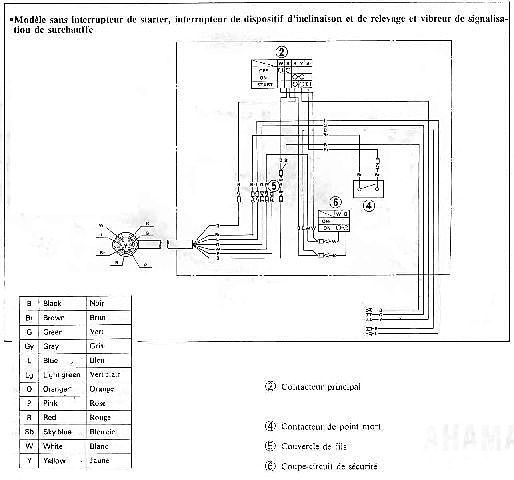

j'ai finalement trouvé un schéma de câblage de ma commande à distance (qui est une 703 de chez Yamaha) que je mets en pièce jointe.

Et en cherchant sur le moteur à quels fils correspondent les broches du connecteur du faisceau électrique, j'ai trouvé un relais pour le démarreur :
un gros fil rouge vers la batterie, un gros fil rouge vers le démarreur, un petit fil marron qui vient du faisceau et un petit fil noir qui va à la masse.
Si je relie le marron au plus de la batterie, ça devrait démarrer, non ?

Question subsidiaire : une fois démarré, comment l'arrêter ?
Je peux toujours couper l'arrivée d'essence, mais bon...

Merci d'avance pour vos réponses.
Eric

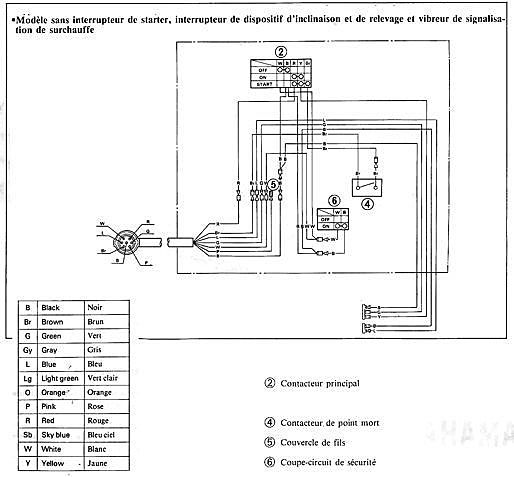

l'image est de piètre qualité, je fais un nouvel essai...
Une fois sur le forum, l'image du câblage électrique est très mauvaise.
Je fais un autre essai.

Si quelqu'un a des conseils pour améliorer ça, je suis preneur.

Eric

essaye
de faire mieux avec la photo il semble que tout est repéré y compris la coupure de sécurité vérifier si c'est une mise à la masse ou une ouverture de circuit

apparemment
il faut mettre en c/c c/c le 6 pour on, sur le principal c/c RY et sur impulsion avec RY et Br pour démarreur

voyons voir
Apparamment on a tous compris, grace à vous, comment connecter les broches et merci encore.

Sur le plan, il y a des symboles partout que je comprends comme des diodes. Ce sont les carrés avec les triangles.

Ca sert à quoi ?

Est ce que l'on peut bricoler pour connecter les fils entre eux en suivant le plan sans mettre les diodes ?

Pour un essai ?

Pour toujours ?

Merci

Jacques

circuit de démarrage
en effet très simple à réaliser:
si tu as une image du démarreur, tu auras en retour les branchements à effectuer.

Daniel

j'ai essayé...
bonjour à tous et à toutes.

fort de vos explications (et du dialogue avec Jacques), j'ai vérifié sur mon moteur :
Dans le faisceau qui se termine par la prise à 7 broches, il n'y a pas de fil rose (P sur le schéma) qui de toute façon n'aboutit à rien sur le schéma !
Toutes les autres broches correspondent bien à des fils avec les couleurs correspondantes :-)

Je me suis jeté à l'eau et j'ai donc essayé :
1. pour actionner le coupe-circuit de sécurité, j'ai relié les broches B et W,
2. pour mettre le contact, et comme il n'y a pas de broche Y, j'ai relié B et G (j'ai déduit cela du petit bornier en bas à droite du schéma),
3. pour actionner le démarreur, j'ai mis en contact les broches Br et R

Le démarreur s'est mis à tourner :-)
mais le moteur n'a pas voulu démarrer :-(
Il doit y avoir quelque chose que je n'ai pas compris, soit au niveau du contact, soit au niveau du coupe-circuit !

Des idées ?

Eric

Pas relier B et W
C'est la position "coupe circuit".

J'ai aussi bien travaillé ce week end. Il faisait trop froid pour aller essayer, mais j'ai un peu compris.

Tu relie B et W pour couper le moteur. Sur le plan, il y a deux manières, soit par l'interrupteur dans le "2", soit par le coupe circuit "6".

Dans ton histoire, il manquait R que tu dois relier à Y, qui est formé de la connection de B et G.

D'accord avec toi, P ne sert à rien.

W et B, c'est la commande de coupe circuit. Connecté, le moteur s'arrête, ouvert, il peut tourner.

R et Y, c'est le contact, et donc Y, c'est B et G.

Y (donc B et G) et Br, c'est le contact du démarreur, comme tu as trouvé.

Comme je n'ai pas le boitier de commande, je suis en train de bricoler un truc. Deux interrupteurs et un bouton poussoir devraient me suffire.

RDV bientôt pour l'essai...

Jacques

Mettre le contact
D'après ce que je comprends, il faut quand même "mettre le contact".

Jacques

Jacques a tout bon !
Effectivement, ça marche !

Merci à tous pour vos conseils.

Éric
