Comment tester une VHF fixe ?

Bonjour,

J'ai constaté que ma VHF fixe ne porte pas loin en essayant de faire un appel à une station terrestre alors que j'étais à une dizaine de nautiques au large, sans obstacle entre les deux donc. Puissance d'émission sur 25.
Si je teste à courte distance (réception par ma VHF portable à quelques centaines de mètres), le message est fort et clair.

Je voudrais faire plein de tests (avec / sans splitter AIS, débrancher / rebrancher l'antenne, différentes puissances d'émission, micro filaire / déporté, combiné sans fil ..) pour essayer de trouver le souci.
Mais je ne vais pas faire 150 essais radio vers un sémaphore !!
En plus, étant au port, je ne sais pas qui appeler à une distance suffisante pour reproduire le problème ..

Ma question est donc: comment tester une installation VHF sans embêter personne et en restant au port ?

Merci pour vos idées !!

L'équipage
#Finistère#VHF
Candide29Candide29
23h
Candide29Candide29
23h

Ah oui j'oubliais : j'ai fait des essais en ASN vers ma VHF portable, ça passe. Mais là encore je n'ai pas pu déplacer ma VHF portable à 10Nm du bateau.

Amzerzo35Amzerzo35
23h

Bonjour,
Je ne réponds pas directement à la question mais en tout cas ne JAMAIS émettre sans antenne sous peine de détruire l'étage de puissance

Candide29:Merci pour l'info, ça peut servir !C'est vraiment mystérieux les ondes electro magnétiques ;-)J'y pige quedal.·le 20 nov. 08:35
roberto:Mais non, toutes les radio maritimes sont (doivent être) protégées contre l'émission sans antenne ou antenne en court circuit, c'est une spécification technique requise pour obtenir la conformité. Après, Baofeng et compagnie je n'en sais rien. :)·le 20 nov. 08:37
Ajouter un commentairePublier
Candide29Candide29
21h

Il y a des boitiers electroniques pas chers sur amazon qui prétendent tester une VHF en s'insérant entre la radio et l'antenne .. c'est crédible ?

Kerorgan:De quoi tu parles ???·le 20 nov. 10:17
courtox56:Un appareil pour tester le Taux d'Ondes Stationnaire et/ou la puissance émise à la sortie de la VHF.·le 20 nov. 11:42
Toby64:Mais ça dira juste sur le texte sort sa puissance. Pas s'il est bien calé en fréquence .·le 20 nov. 18:20
kivoila:@Toby64😨😰·le 20 nov. 20:26
Toby64:si l'émetteur sort sa puissance , je voulais ecrire ·le 20 nov. 22:36
Ajouter un commentairePublier
Lulu2Lulu2
21h21h

Pour tester au port, faire appel à un électronicien nautique. Il a les outils pour ça (tosmètre et wattmètre).
Tenter des liaison depuis le port n’a aucun intérêt, car l’environnement (le mât des autres bateaux) perturbe la transmission. En revanche, tu peux tester en mer en appelant un sémaphore ou un autre navire, mais sans abuser, car ils n’ont pas que ça à faire.
Mais si tu as un duplexeur, c’est peut-être que tu as un AIS. Si oui, il doit être capable de tester ton antenne.

alcatorda:Il faut que l’appareil de contrôle soit adapté à celui qui doit être contrôlé sinon ça ne fonctionne pas. Souvenir de test de CB dans les années 80 😉·le 20 nov. 11:46
alcatorda:Il faut que l’appareil de contrôle soit adapté à celui qui doit être contrôlé sinon ça ne fonctionne pas. Souvenir de test de CB dans les années 80 😉·le 20 nov. 11:46
Lulu2:Ben oui. Ce ne sont pas les mêmes fréquences en CB et en VHF marine. Un électronicien marine a nécessairement des appareils adaptés à nos VHF.·le 20 nov. 13:31
Ajouter un commentairePublier
KerorganKerorgan
21h

Bonjour, si ta radio émet vers ta VHF, il reste à tester l'antenne compris câble et prises.
Un simple test à l'ohmmètre peut, avec des réserves déjà indiquer un soucis si il y a une mesure vraiment farfelue.
Beaucoup mieux :
On peut intercaler entre antenne et radio, un ROS-mètre à aiguilles croisées qui donne SWR et puissance qui sort.
On peut utiliser un VNA qui en plus donne la fréquence de résonance de l'antenne.
On peut faire des essais avec la capitainerie et les copains.
On peut aussi démonter les prises et les refaire car souvent ça vient de là, tout simplement.
En tout cas merci d'avoir pensé à respecter les opérateurs des sémaphores, et les autres plaisanciers en limitant tes appels.
Sinon si tu n'es pas trop loin, je peux aider...

Lulu2:J’ai mis un moins, car le test a l’ohmmètre n’a aucun intérêt et test de liaison au port non plus. En revanche, le rosmètre est le premier test à faire en cas de doute.·le 20 nov. 10:49
Lorem Ipsum:Se méfier quand-même, avec une charge fictive au bout du coax, on peut avoir un super ROS sans émettre rien du tout.Ma solution avec les VHF, c'est une antenne de test dont je sais qu'elle marche, et emmener la VHF à la maison pour faire les tests avec des stations voisines si au bord de la mer.·le 20 nov. 13:08
Lorem Ipsum:Oups, désolé pour le double post·le 20 nov. 13:10
Ajouter un commentairePublier
KerorganKerorgan
14h13h

Le test à l'Ohmmètre peut être utile dans un premier temps, si on sait ce qu'on fait et ce qu'on a comme matériel. De plus tout le monde a un testeur standard à son bord..
Certes celà ne fonctionne pas pour une antenne type inox à bobine de pied type Pacific Aérial qui est un circuit LC en parallèle accordé donc avec résistance infinie...

Mais, sur une antenne fouet classique en J-pôle reliée à un coaxial ayant une prise UHF en bout, on teste la continuité au niveau de cette PL259 dans le bateau, ( donc entre âme et tresse ) et si la résistance est forte ou infinie, on sait que le câble, la prise, ou l'antenne, ou les trois sont mauvais. => Câble coupé ou ayant pris l'eau, prise mal soudée, antenne cassée et C... L'antenne J est branchée en cours-circuit, donc on ne doit presque pas avoir de résistance, même avec un long coaxial.

Ne pas oublier de rebrancher l'antenne après ce premier test simple, même si les transceivers actuels sont le plus souvent protégés.

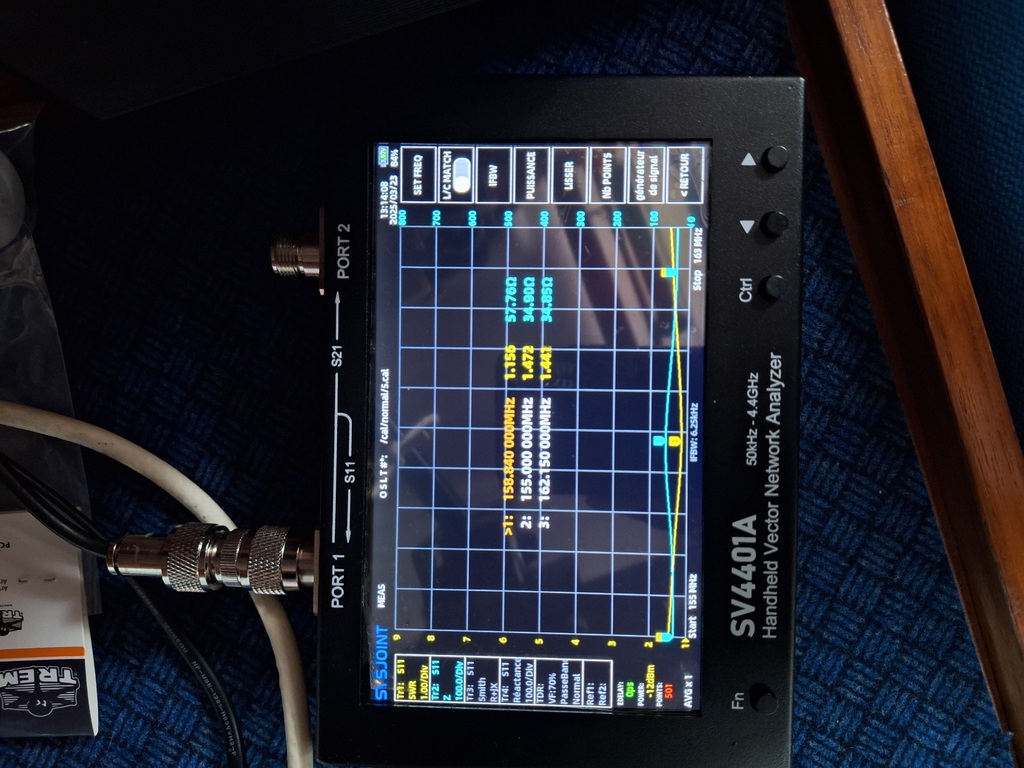

Le VNA reste le meilleur moyen de mesurer un système d'antenne, fréquence de résonance et impédance, et donc SWR ( ROS ) et efficacité. Le Ros-mètre à aiguilles croisées ( RX20 ou SX20 ) ou similaire, est le meilleur pour surveiller, en fonctionnement, si il y a dégradation des performances. Il y a sans doute d'autres appareils, numérique ou pas, qui feront le Job. Attention à la plage de fréquences d'utilisation.

Toby64:Le test a l'ohm mètre n'a d'intérêt que si on connaît le type d'antenne !Il y a des antenne ou ça donnera l'infini ( 1/4 d'onde par ex ) et d'autres où il y a une self entre brin et masse ! ·le 20 nov. 18:23
Ajouter un commentairePublier
KerorganKerorgan
13h

Si le système d'antenne n'est pas à la bonne fréquence, ou présente un défaut non rédhibitoire comme un début de corrosion ou une antenne mal accordée, la radio pourra quand même émettre, mais pour protéger ses PA ( étage final de puissance) alors elle pourra réduire drastiquement et automatiquement sa puissance, sans que cela ne se voit.
La portée en sera alors réduite. C'est pourquoi il faut absolument tester coaxial et antenne à part de la radio.

LeMokoLeMoko
13h

Bonjour Candide

Pas besoins de faire 150 tests, tu as apriori un problème de distance d'émission donc les tests pour la partie micro sont sans influence sur ta distance. Visiblement la VHf émet il te reste donc à vérifier la qualité physique de ton installation antenne, câble, prise tu vas peut être découvrir câble ou raccord en mauvais état oxydation etc,(comme le dit Kerorgan) si c 'est ok, et que tu arrives à avoir un ROS mètre alors faire mesure sinon Tu testes avec ou sans splitter donc deux tests.

PS selon le modèle d'antenne voir si le boitier avec la bobine n'est pas pleine d'eau.

Le Moko

Toby64Toby64
13h

Il te faut trouver un ros / watt mètre pour voir si ça émet, combien de watt et si l'antenne et son câble présentent 50 ohms vu du TX.

Ensuite, il te faut un fréquencemètre pour voir si tu es bien calé en fréquence .
