Comment raccorder le fil à l’antenne Glomex ?

une photo
alain

il te faut une pl 259 dans laquelle vient se souder le câble coaxial
alain

La bonne vieille prise PL, on l’utilisait aux débuts de la vidéo pro, encombrante mais solide.
Puis on est passé aux BNC qu’il fallait acheter par 50 tellement c’est fragile.
Je la retrouve dans les bateaux, j’ai l’impression de rajeunir.
Par contre il faut avoir conservé son vieux fer à souder de 40w..

On ne peut pas mettre de PL259 dans cette antenne, meme si le pas de vis exterieur s’y prête.

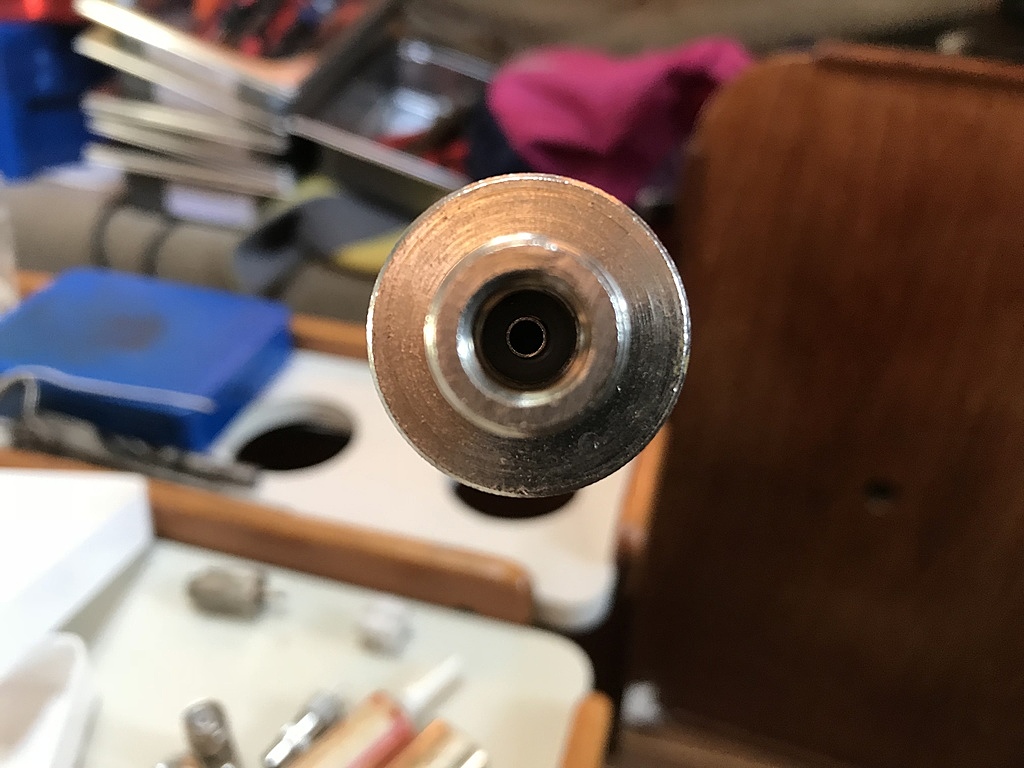

Le trou est tres profond, il y entre la vis-anneau du fond, à poste, puis on prépare le cable en glissant le tube vis, on retourne la tresse de masse et on visse dessus la bague mollettée. Reste à comprendre le trou du fond de 2,5 mm pour une ame de 0.8mm
Revoyez les photos en haut

Oui,c’est comme,s’il manquait le pin à souder

Il semble qu’il n’y a pas de prise à mettre.
Le filetage extérieur est pour la fixation de l’antenne.
Tout devait être fourni avec l’antenne.

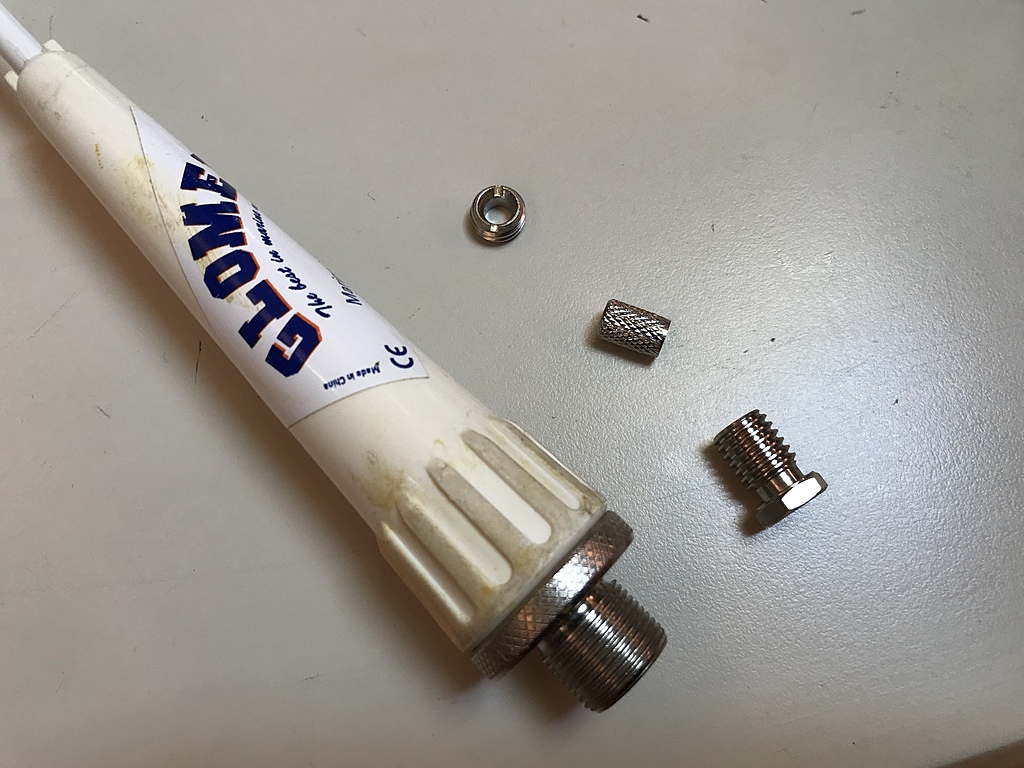

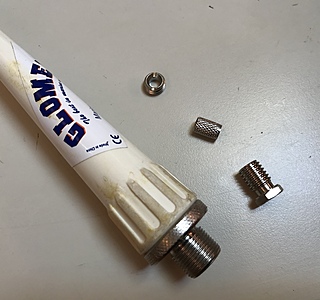

Sur la photo j’ai les pièces nécessaires sauf le pin.

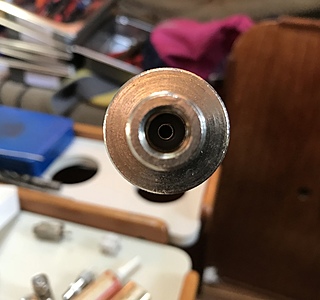

Le puits est très profond et rend impossible la connexion avec des prises de tout type.
Les 3 pièces rentrent dans l’antenne, seul l’écrou reste dehors.
C’est ok pour la tresse mais le pb reste pour le pin manquant.

J'ai le même montage sur ma Glomex, il ne manque rien.

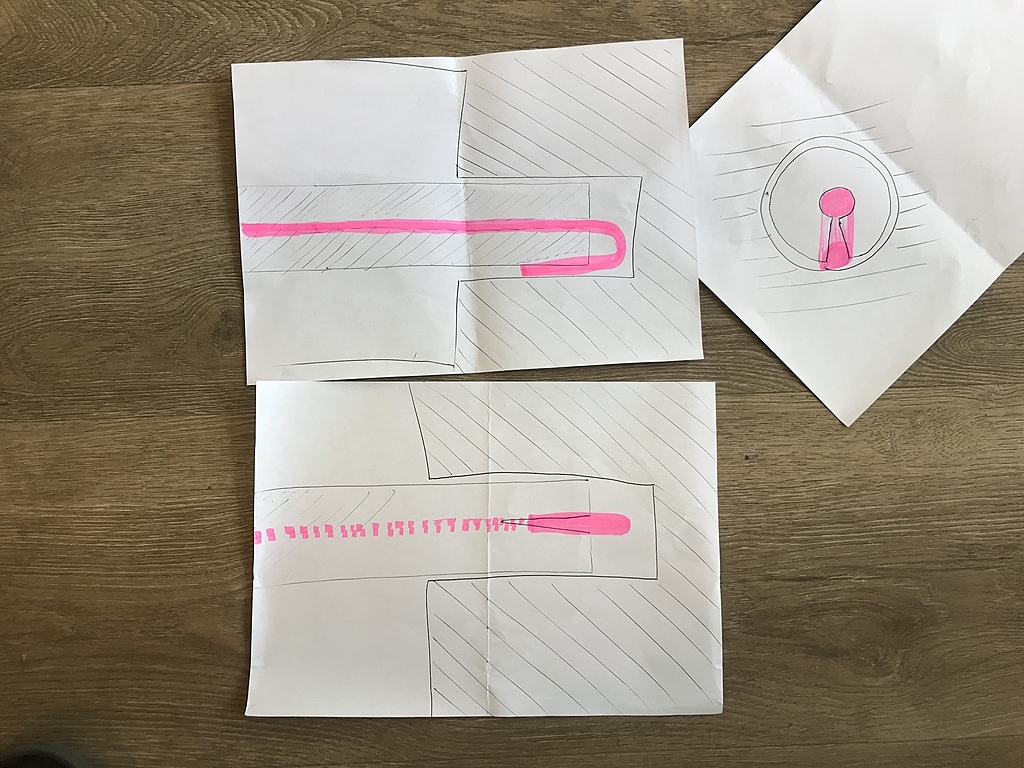

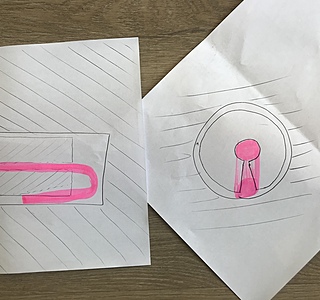

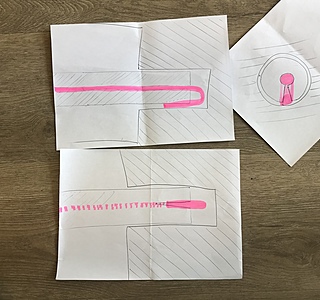

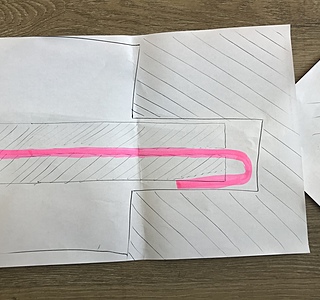

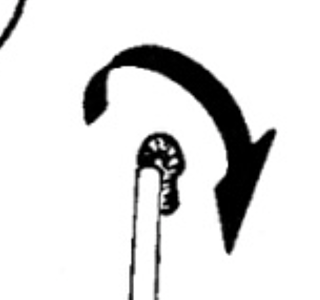

Tu dénude ton fil et ressort l’âme assez loin et tu la plie en deux de façon qu'elle touche a l’intérieur du trou central, tu retrousse la masse sur le pas de vis et tu fixe bien ton antenne pour ne plus que ça bouge.
Bon, je reconnais que c'est, comment dire...assez spécial mais je n'ai jamais trouvé comment faire autrement.
Et ça fonctionne.

Jai installé ce type d'antenne achetée neuve il y a quelques semaine pour l'AIS de mon bateau.
En fait tout est expliqué dans la documentation fournie.

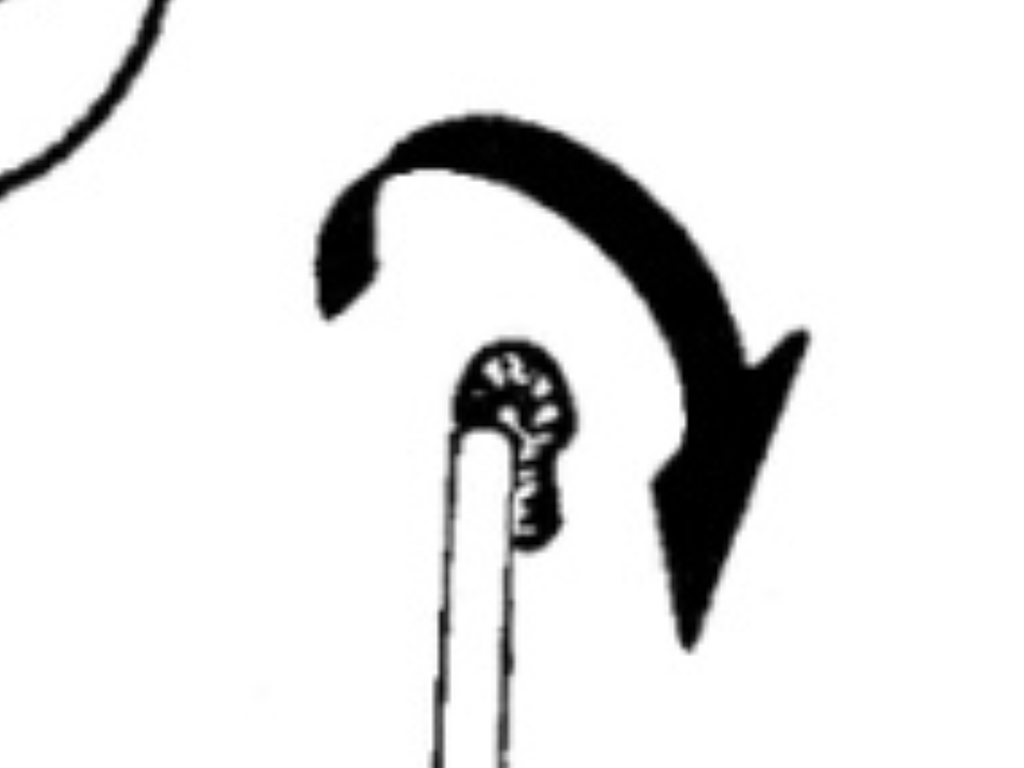

L’âme centrale doit simplement être dénudée et repliée sur elle même pour entrer dans l'orifice de l'antenne prévu cet effet.
Je dois reconnaître que j'ai été assez surpris par ce montage.
J'ai étamé cette partie dénudée et l'ai repliée sur elle même en étant un peu sceptique quant au résultat.
J'avis tord d’être inquiet. Apres contrôle avec TOS/mètre wattmètre aucun problème.
Tout fonctionne comme prévu.

Rêve d’une vie, stp La doc ou la marque et référence de l’antenne AIS afin que je la trouve

Super tableau
couples galvaniques:
laiton-cuivre 80
laiton-etain 150

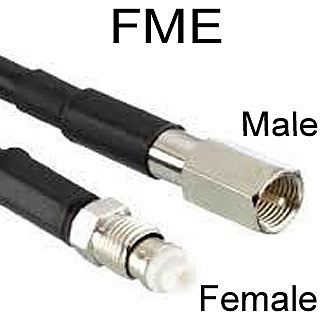

sur le site Glomex, la plupart des antennes VHF ont la connexion SME, le mini connecteur.
www.glomex.it[...]vhf.php

Oui en effet c'est bien ça ! J'ai eu la même documentation avec mon antenne, sauf que pensant faire bien, j'ai étamé le bout de l'âme centrale avant de le replier sur lui-même.

Ventdebout,
La mienne c’est une antenne RA106 VHF glomex identique à celle de Rêve d’une Vie, avec ce montage direct:
(merci à Virginsisland et Rêve d’une vie qui ont vu juste.)
www.glomex.it[...]ess.pdf
Pas de 75 ohms dans mon affaire, ni d’antenne avec une connectique SO 239 pour prise PL259, ni prise FME.

Il faut bien reconnaitre que le site Glomex est assez mal fait.
Les photos sont nulles. La description des antennes n’est pas explicite.
Sur la page
www.glomex.it[...]B18.php
Il faut comprendre que l’antenne fournie est bien celle que j’ai mise en photo en début de discussion, et ci dessus c’est bien son plan de montage en pdf.
Elle est fournie avec un cable d’antenne nu, une prise PL259 pour le coté VHF, un protecteur vissé pour la connexion antenne, un passe coque. C’est un kit à monter et le fil nu permet de faciliter le passage des cables. Une fois passé, pas de soudure à faire en haut de mat (connection solderless) , on coupe le cable à la longueur désirée en haut et en bas et on soude la PL259 de la VHF
Conclusion, il faut bien lire les descriptions.
La famille d’antennes RA106 sont à connection directe, sans soudure et sans fiche.
La famille d’antennes RA109 a un connecteur SO239 pour PL259.
Il s’agit bien ici de RA106, il faut plier l’extrémité de l’âme, je le dis une fois de plus.
Bien cordialement

Oui en effet mais je suis assez réservé quant à la fiabilité de la connexion en repliant juste sur lui-même l'extrémité de l'âme centrale...
Nous verrons bien au fil du temps.
À noter que le câble coaxial fournit dans mon cas s'est avéré extrêmement court.

Effet ressort de l’âme pliée.
Ce type de connexion ne passerait pas un cable multibrin a cause de son plus fort diamètre.

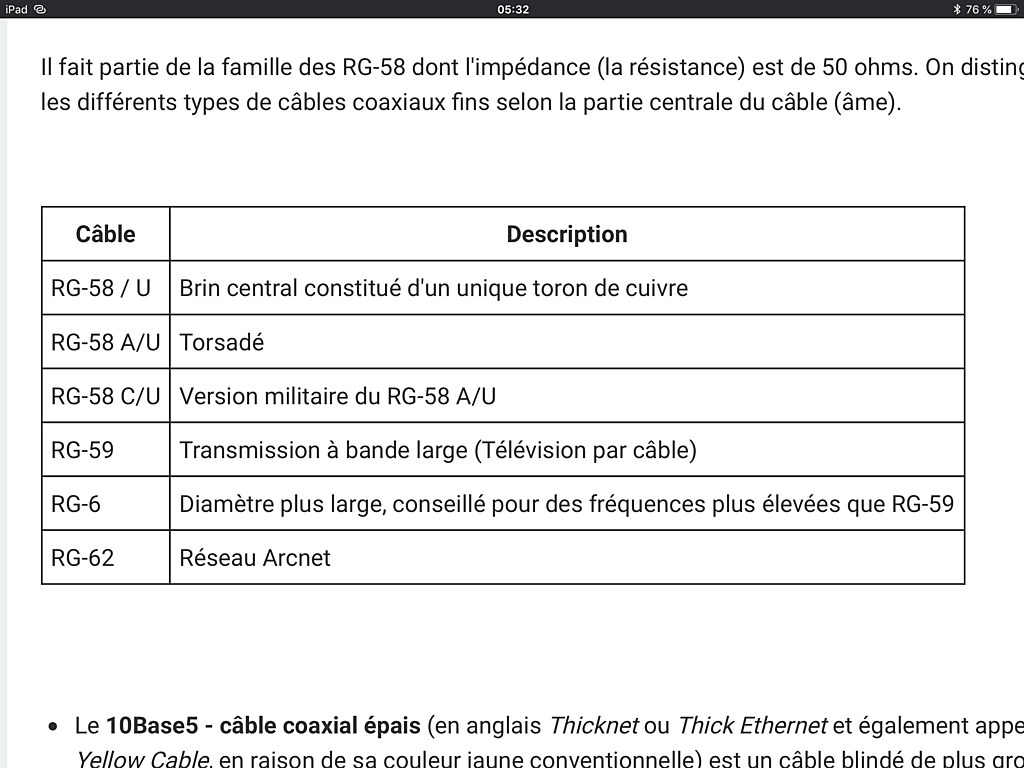

Il peut passer un diamètre de 5,5mm au maximum : RG58 A/U

Je corrige: la hauteur du mat du Symphonie est 12,40m.
Et confirme: le cable 18m est ok

il faut garder toujours un peu de mou, comme ça on peut refaire la connexion si elle c'est oxydée, et pou éviter l'oxydation il faut mettre de la graisse silicone.

Voilà c'est raccordé.

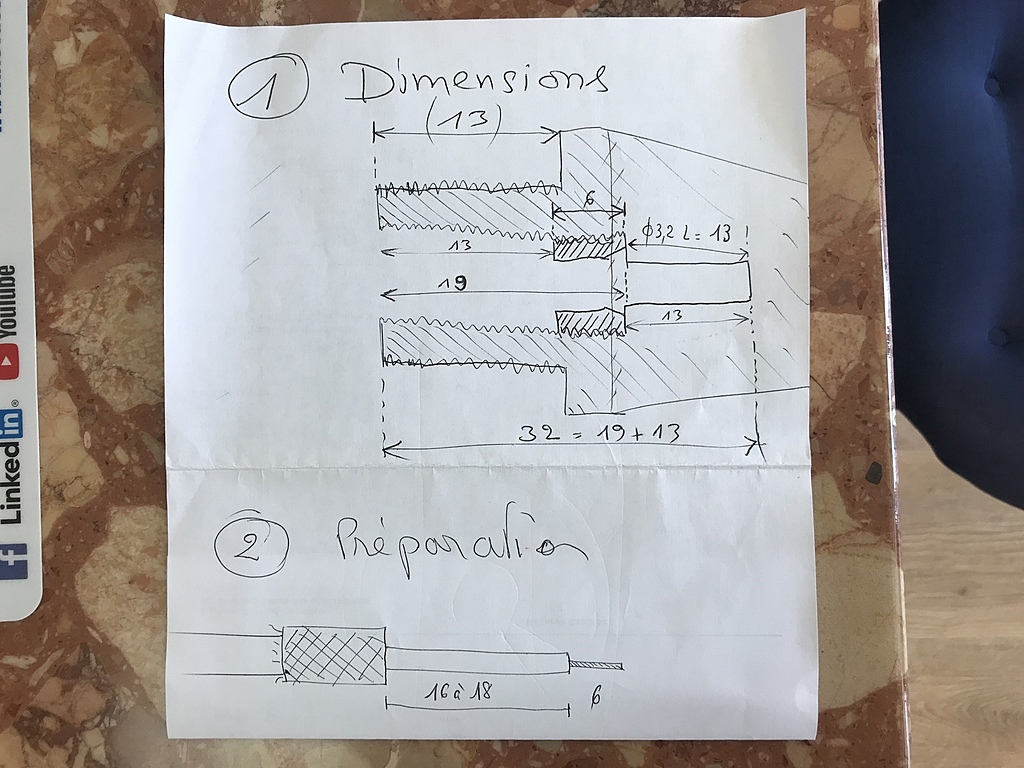

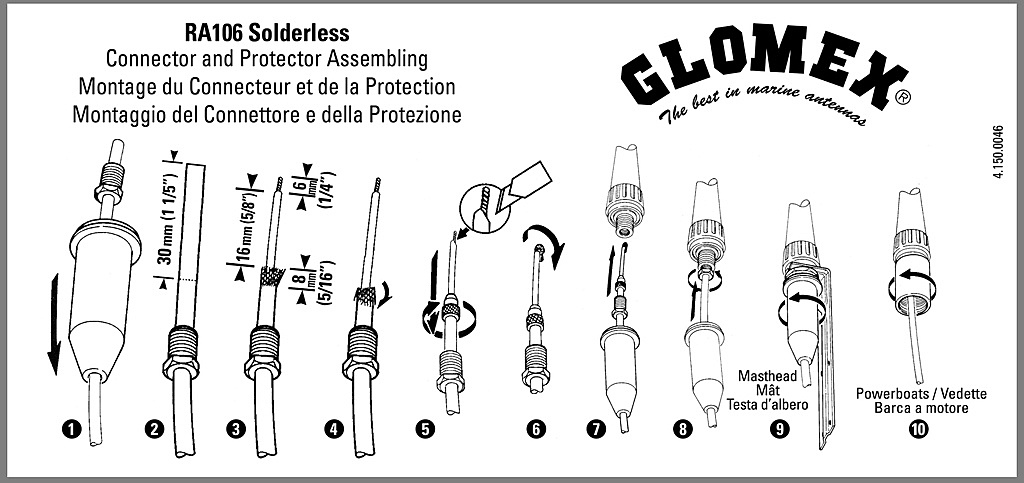

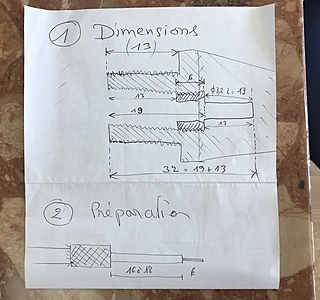

Avec le plan fourni par Glomex pour le raccordement, si on suit les cotes, ça ne rentre pas. Trop long.

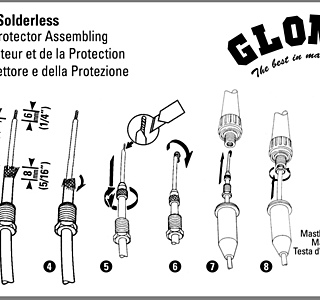

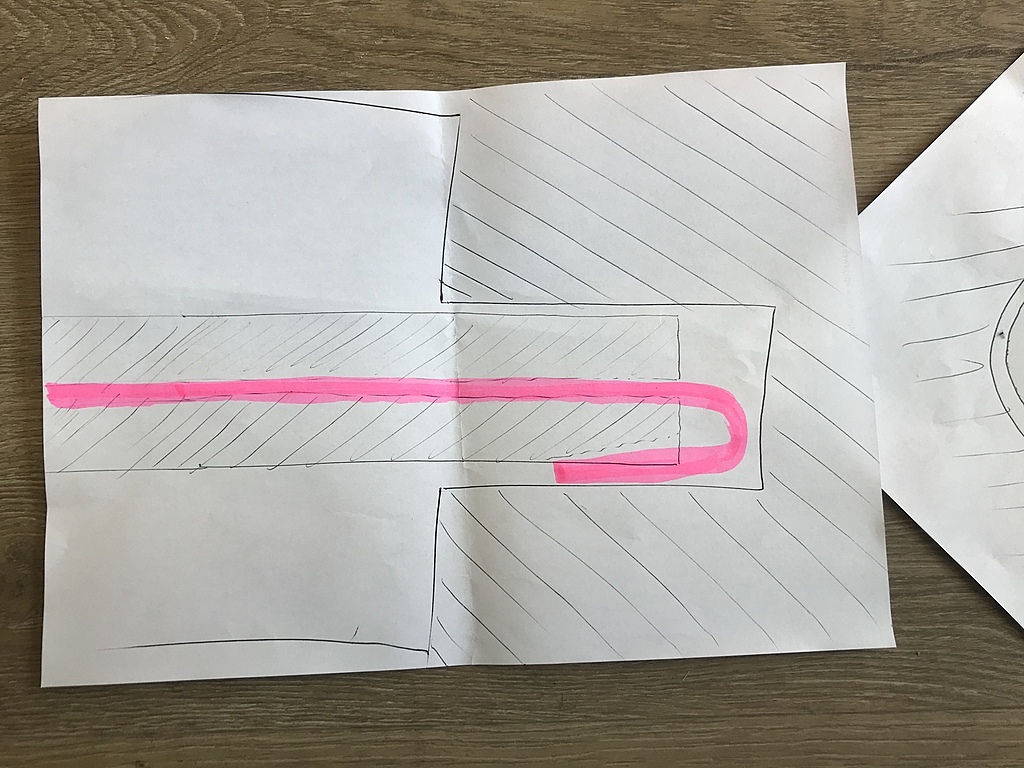

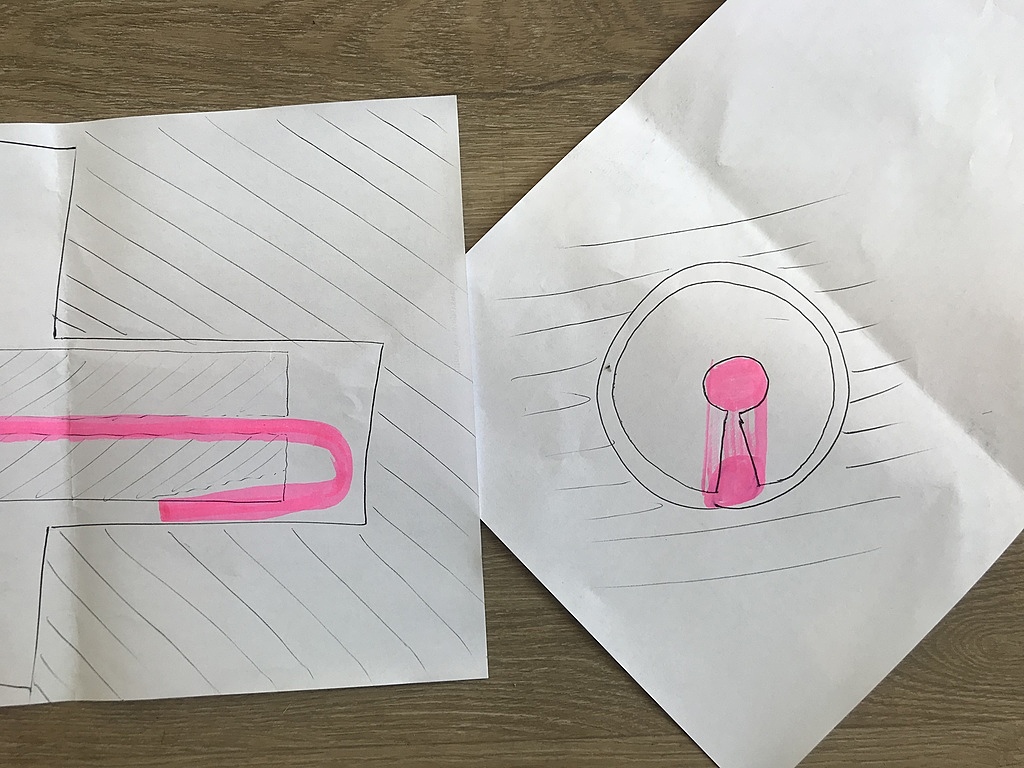

A mon sens, après vissage du tube molleté qui recouvre la tresse retournée, à l'étape 5 et 6 du plan Glomex, il doit rester 16 à 18 mm maxi d'isolant de l'âme et 6 mm d'âme, mono ou multi brin peu importe.

Sur le plan de montage, on voit qu'à l'étape 5 il faut fendre l'isolant avec un cutter et replier l'âme sur l'isolant dans la fente. Si on ne fend pas, ça ne rentre pas, l'isolant et le femelle sont tous deux d'un diamètre proche de 3mm avec peu de jeu.
Ainsi ce n'est pas un système de contact par pliage, mais par pression du plastique de l'isolant sur l'âme dans le connecteur cylindrique femelle de l'antenne.

www.glomex.it[...]ess.pdf

Ok je corrige, l’isolant n’est pas fendu mais biseauté.
Cette notice est au top du fond! Pas d’explications et dessins minus
On peut faire comme tu as fait et calculer assez de longueur d’isolant pour que le cuivre soit tassé au fond du trou.

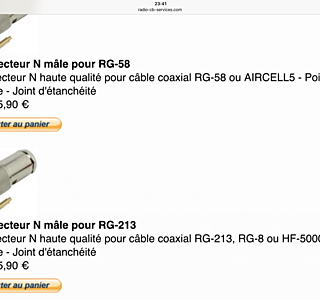

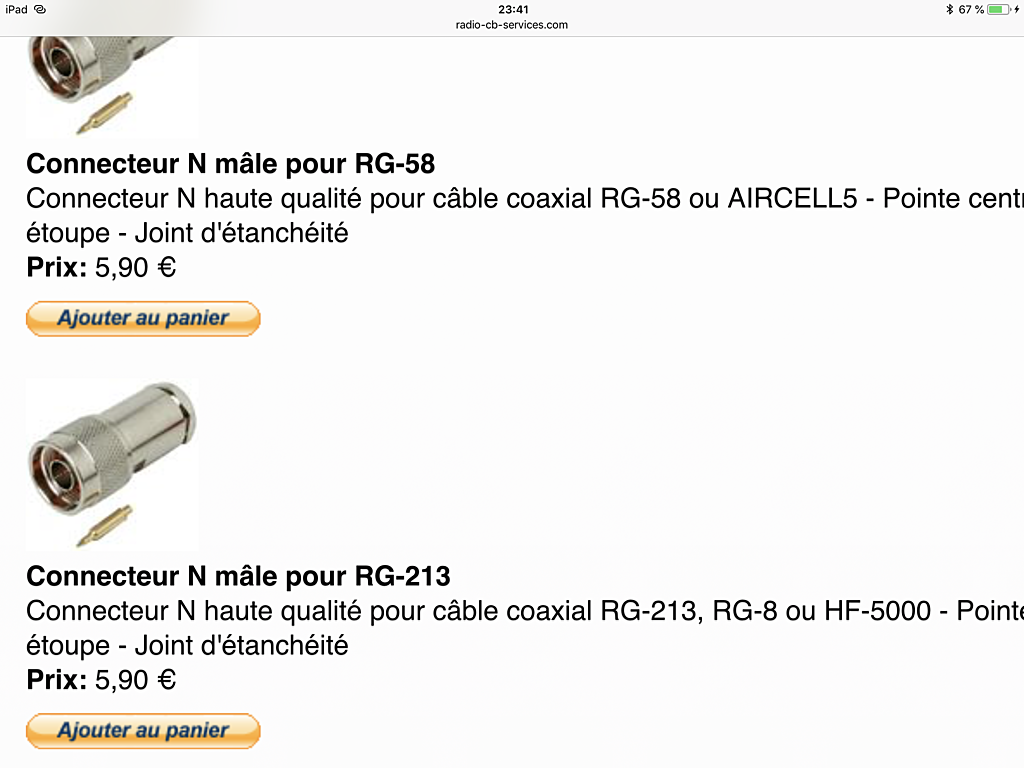

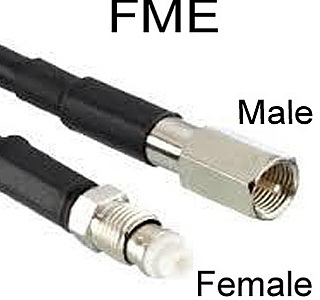

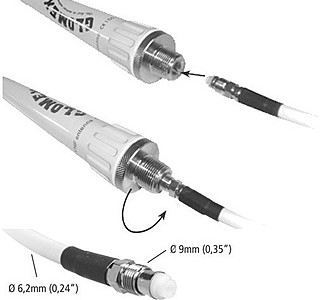

Ok, intéressant pour utiliser des cables d'antenne de plus gros diamètre et moins de perte, pour les antennes glomexeasy fme.
Mais ne convient pas à l'antenne de ce ... fil
Elle n'est pas FME.
www.glomex.it[...]ess.pdf

J'ai réalisé le montage de ma Glomex RA106 pour raccordement VHF de mon AIS..
Avant de brancher l'AIS, Y-a-t-il un moyen simple pour vérifier la bonne conductivité de l'antenne ?
Merci pour vos conseils.

Je fais remonter ce fil car je suis en train d'installer cette antenne pour mon AIS : glomex RA106
www.bigship.com[...]le-4-5m

La documentation qui fournie avec mon antenne est très très mal faite. Impossible de savoir quelle partie du coax à dénuder mesure 8 mm 16mm etc.

La doc fournie par Jérômef3 est donc très utile.

Je repose la question : comment vérifier si le cable est bien connecté ( autrement qu'en verifiant l'affichage des cibles AIS)

je peux vérifier avec un ohmetre qu'il n'y a pas de contact entre les 2 coaxs, mais quid du bon contact entre le coax et l'antenne ?

Le type de raccordement du fil d'antenne à l'antenne, sujet de cette discussion, est appelé par Glomex : RA106 solderless , sans soudure.

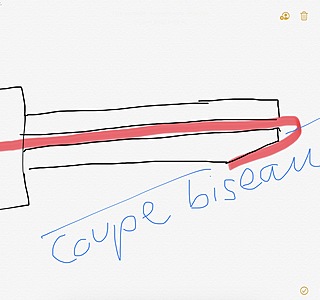

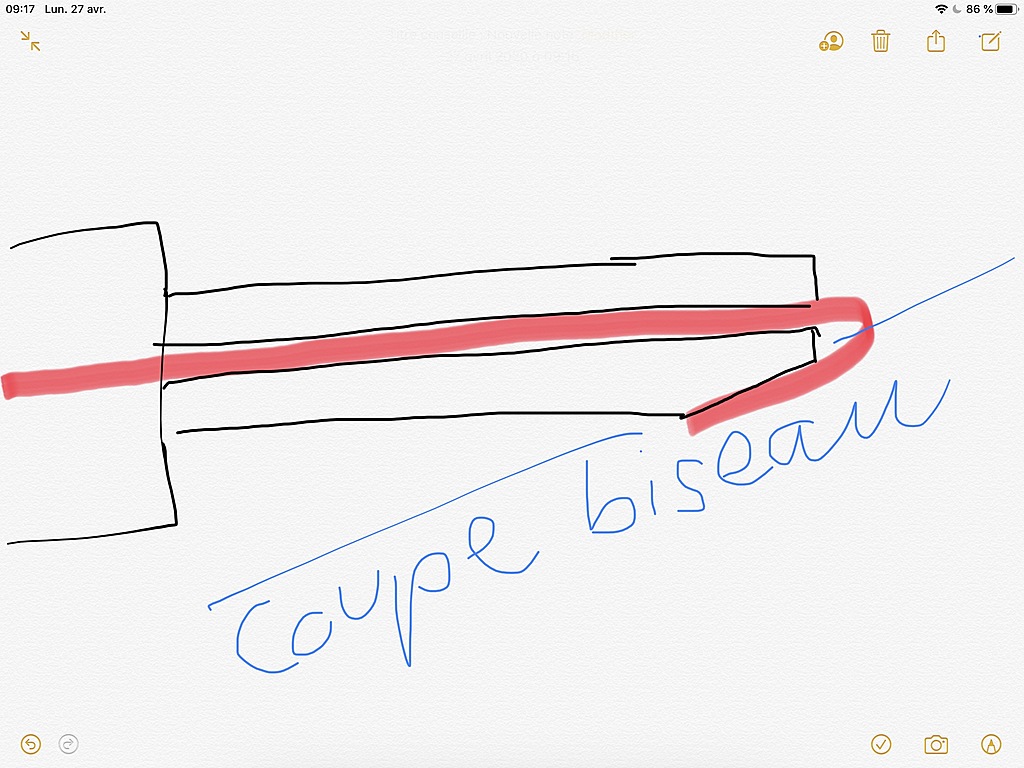

Correctif par rapport au shema: l'isolant doit être très légèrement biseauté pour que ça rentre, et c'est ce biseau qui pousse le fil replié au contact de l'antenne.
Le biseau, fait au cutter, doit retirer moins que l'épaisseur du fil, biseauter très légèrement jusqu'à ce que ça rentre en force.
Le shema Glomex montre un cable à tresse multi-brins. Avec une âme rigide, il faut soigner le biseau, c'est plus exigeant.

C'est un bon système pour les installateurs.

Il n'y a pas plus facile une fois qu'on connait l'affaire.

Mais pour une première fois, Ça ne va pas sans se documenter.

Tout est dans les longueurs pour le dénudage,

et surtout le léger biseautage de l'extrémité de l'isolant intérieur.

Grace à héo et ce fil, on a tout ici.

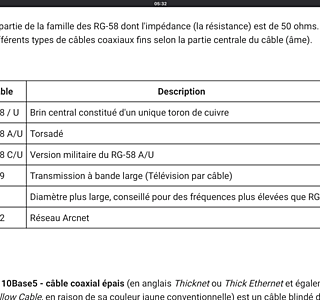

Lien wikipedia :

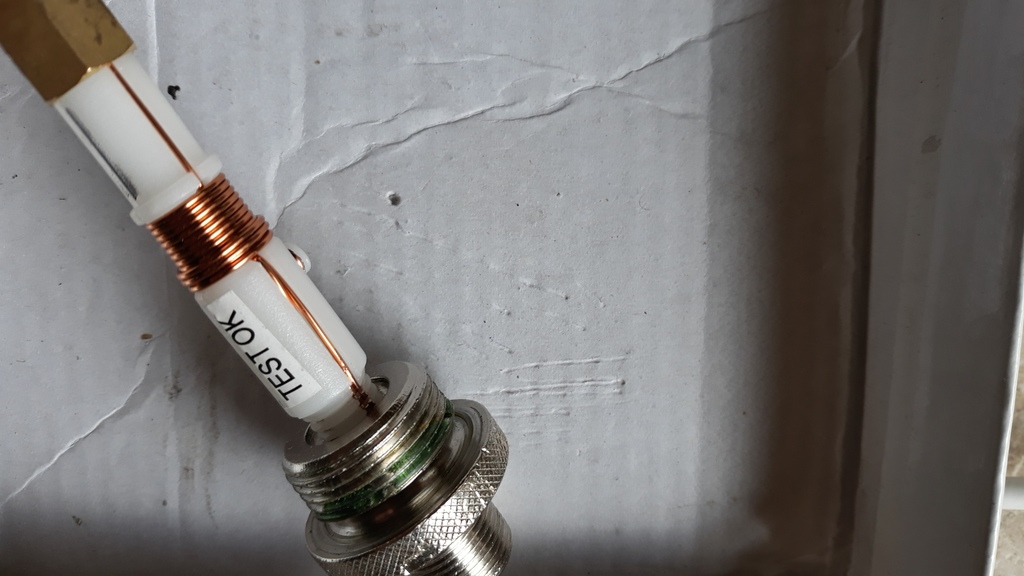

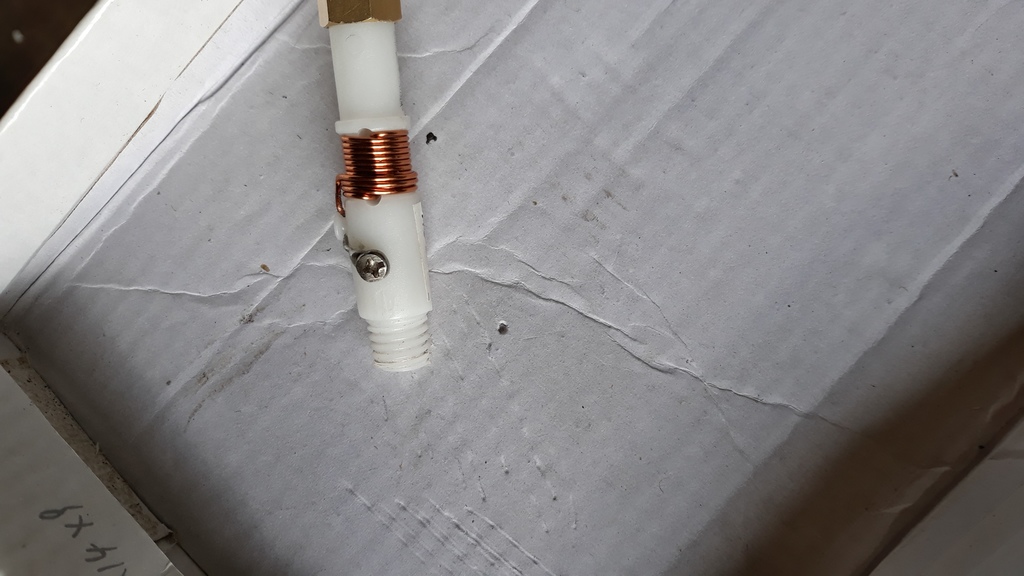

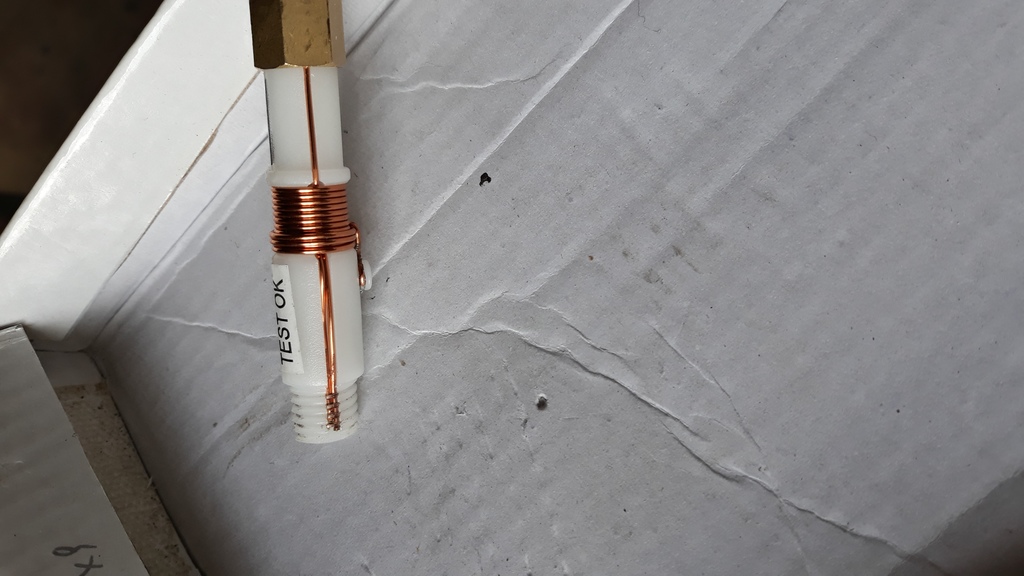

Les antennes Glomex sont equippees d'une self integree qui se comporte comme un quasi court circuit pour les frequences basses et comme une haute impedance pour les frequences VHF. L'interet est de proteger les etages de reception HF de la radio VHF des tensions elevees et basses frequence generes par les orages et autres phenomenes meteos nuisibles.
