Comment monter une prise d'antenne PL259 dite "sans soudure"?

Bonjour,

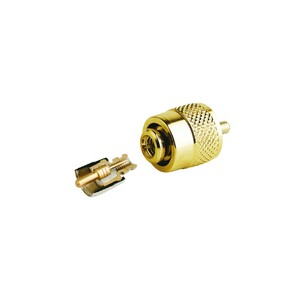

Pour améliorer mon antenne VHF, j'ai acquis une prise PL259 plaquée or de marque Glomex dite "sans soudure" et "à visser"(voir photo). Mais je ne dispose d'aucun schéma ou notice (rien sur Internet) pour savoir comment la connecter au coaxial. Quelqu'un ici aurait-il connaissance, expérience, schéma, notice pour m'éviter de faire une blague ? Merci

L'équipage
#antenne#connexion#montage#pl259#VHF
CLKCLK
18h
aquilalarocheaquilalaroche
18h

C'est la photo de ta prise ou une photo prise sur le net ? Parce que sur ce coup là je vois pas si les 2 morceaux doivent entrer l'un dans l'autre.

Tu peux démonter ta prise et mettre une photo ?

freychoufreychou
18h

Ce guide figure déjà sur H&O … il est utile de l'avoir sur son disque .
Il fourmille d'informations interessantes . Concernant le montage des prises, deux techniques sont fournies avec soudure pour une PL-259 et sans soudure pour une fiche N … à priori tu dois trouver ton bonheur, mais peut-être pas les cotes des parties à dénuder .

guide-d-installation-d-une-antenne-vhf-marine.pdf
cezembrecezembre
18h

studylib.net[...]nnector

cezembrecezembre
18h

m.youtube.com[...]/watch

LeMokoLeMoko
18h

Bonjour CLK

Si ce n'est pas le cas, dans le cadre de ton amélioration penses éventuellement à changer ton câble par une version de qualité exemple Aircell 7.

Le Moko

juliusse:Dans ce cas, autant passer toute la ligne avec aircell et connectiques Messi & Paoloni. ·le 26 sept. 11:51
Patxaran:et pour une somme modique, on peut faire monter la prise par le fournisseur :-)·le 26 sept. 12:41
LeMoko:Juliusse je parlais bien du câble complet·le 26 sept. 17:21
Patxaran:moi aussi : faire faire le câble complet en Aircell 7 avec les 2 prises montées.·le 26 sept. 19:50
Ajouter un commentairePublier
BenjiC34BenjiC34
15h

Je te deconseille les version Glomex qui penetre dans l'ame du cable sa marche une fois sur 3 ! Testé plusieurs fois et j'ai perdu beaucoup de temps avec cette connectique qui au passage n'est compatible que avec du cable Glomex fin.

J-MarcJ-Marc
9h9h

J'utilise que les PL259 avec presse-étoupe qui sont étanches au niveau du câble, solidement fixé au connecteur. C'est beaucoup plus rapide et facile à installer, même en tête de mât. Il y a une soudure, mais on la fait quand le connecteur est déjà solidement assemblé au câble. C'est facile à faire même en tête de mât avec un petit fer à gaz.

Cerise sur le gâteau, elles sont moins chères que les prises qu'on trouve chez nos chips alors que les pièces qui contribuent au contact sont dorées.

dxavenue.com[...]mm.html

Il y a des versions pour tous les diamètres de câble coaxial. Avec de gros câbles, c'est génial
