comment monter un guindeau sur maldives 32

Bonjour. Je souhaite mettre un guindeau sur un maldives 32, et ne vois pas trop comment le monter (problème de place et de support). Un propriétaire (ou ex) peut-il me donner des exemples ? Cdlt

gospel

02 mars 2014

Tous
Non lu

en pied de mat mais il va falloir faire un pe... (60nora)02 mars 2014

En pieds de mat, entre les deux coffres, mais s... Boomerang's catamaran02 mars 2014

Bonjour, Pour la hauteur nécessaire pour un b... (J-C)16 juin 2020

merci bien pour ces info (et les plans). Bonne ... gospel02 mars 2014

Bonsoir j'installe sur mon Rackam 32 un lewma... Boomerang's catamaran16 juin 2020

merci de l'info Ce model est bien à monter sur... gospel02 mars 2014

Une partie au dessus et le moteur en dessous. Boomerang's catamaran02 mars 2014

J'avais installé un lewmar horizontal free hori... (J-C)16 juin 2020

C'est vrai mais c'est moins intégré moins flush... Boomerang's catamaran02 mars 2014

pour la hauteur dispo, il faut que je mesure en... gospel02 mars 2014

C'était la hauteur minimum prescrite par le fab... (J-C)02 mars 2014

j'ai installé un guindeau sur mon Maldive. je t... ODYSSEE116 juin 2020

merci pour l'info. Quelle est la puissance de t... gospel16 mars 2014

mon guindeau fait 700 w, je crois : la poupée ... ODYSSEE117 mars 2014

(60nora)

02 mars 2014

en pied de mat
mais il va falloir faire un peu de strat
alain

Répondre

Boomerang's catamaran

02 mars 2014

En pieds de mat, entre les deux coffres, mais si mes souvenirs sont bons la hauteur du "puits de chaine" ne serait pas très grande. A vérifier !
et comme le dit Alain un peu pas mal de strat pour renfort et jonction

Répondre

(J-C)

02 mars 201416 juin 2020

Bonjour,
Pour la hauteur nécessaire pour un bon écoulement de la chaîne, je pense que cela dépend du type de guindeau.
j'avais monté un petit guindeau électrique de 600W sur mon Maldives. Je l'avais installé le plus en arrière possible du coffre avant. Ce qui me donnait le maximum de hauteur.
Vu le nombre de cm de chaîne remontés par la brinquebale de secours à chaque coup, le mouillage aurait été remonté à la main en cas de panne. Ce qui n'est jamais arrivé.

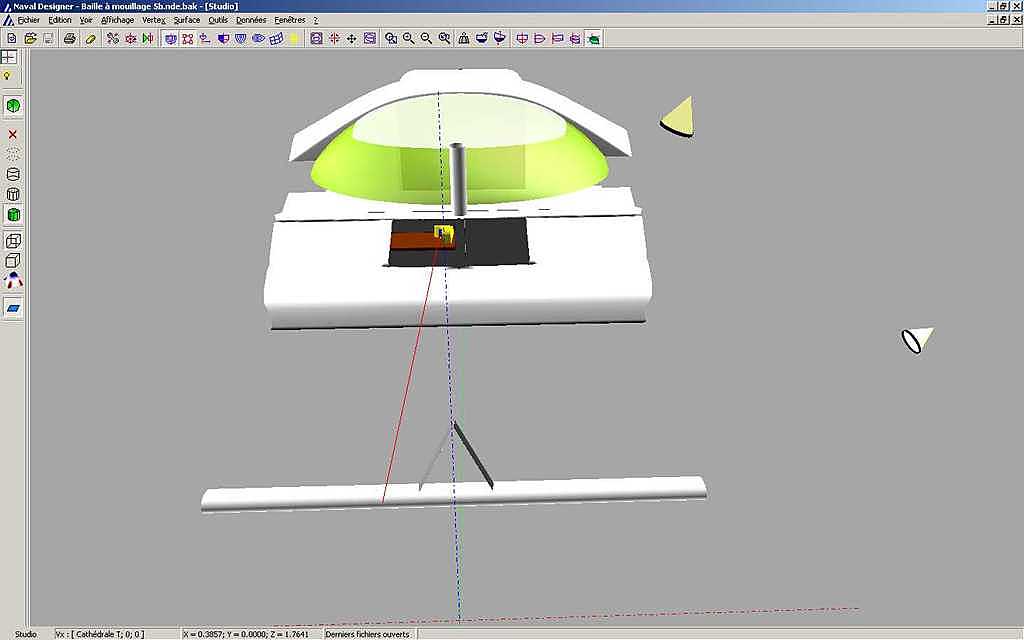

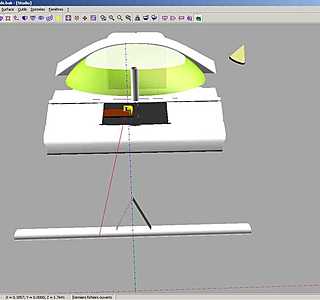

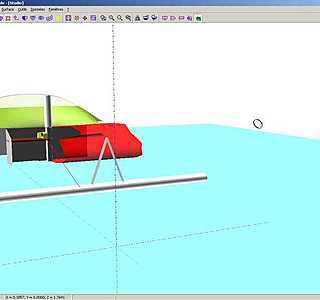

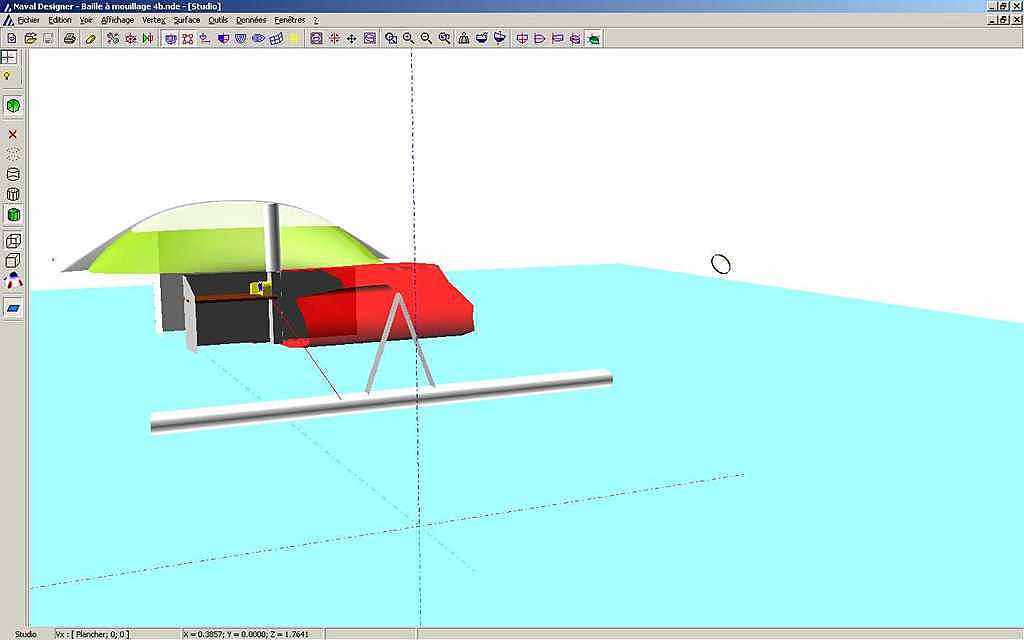

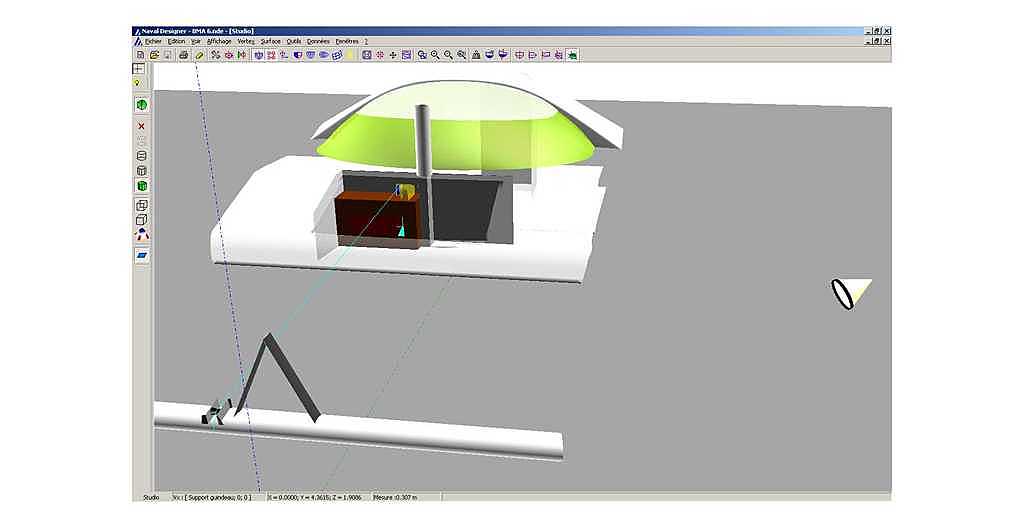

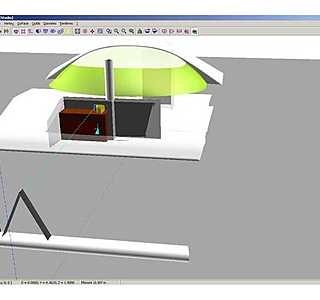

Je n'ai pas retrouvé de photos mais j'ai trois schémas sur lesquels j'avais travaillé pour la conception. Cela permet de visualiser le principe.
J'avais construit une boîte en CP.
Largeur :celle entre l'épontille et la cloison tribord, profondeur : celle entre l'avant de l'épontille et la cloison de fond du coffre. Pour la hauteur, je m'étais laissé un quizaine de cm pour pouvoir aller intervenir sur l'enroulement de la chaîne. Cela me laissait un peu plus que la hauteur mini recommandée pour l'empilement de la chaîne. J'avais 40m de chaîne de 8, je n'ai pas eu de souci.
La boite collée et boulonnée sur l'épontille et la cloison babord. On doit pouvoir faire plus costaud et moins lourd en maîtrisant bien la strat.
Faire attention à bien respecter l'alignement entre le davier, la goulotte de passage à l'avant du coffre, et la poupée de guindeau.

Répondre

gospel

02 mars 2014

merci bien pour ces info (et les plans). Bonne idée de faire une boite, ce qui limiterait la strat car ce n'est pas ma spécialité et permettrait de bien axer le guindeau sur le davier (et laisser de la place dans le coffre).
Je pars également sur un petit guindeau (700W) pour gagner en place et poids. Cela devrait être suffisant pour mes navigations locales... Quel type de guindeau tu avais : horizontal ou vertical ?
Connaissez vous des models de guindeau que l'on pourrait fixer en partie supérieure (une fixation renforcée en sous face du pont suffirait alors) ?

Répondre

Boomerang's catamaran

02 mars 201416 juin 2020

Bonsoir

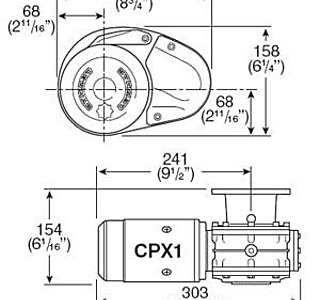

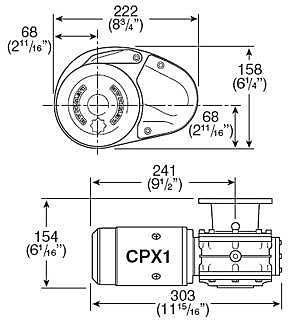

j'installe sur mon Rackam 32 un lewmar CPX1. Le cpx1 prends le pont en sandwich avec 5 ou 6 vis pour relier barbotin au moteur

Répondre

gospel

02 mars 2014

merci de l'info
Ce model est bien à monter sur le pont (et non en dessous).

Répondre

Boomerang's catamaran

02 mars 2014

Une partie au dessus et le moteur en dessous.

Répondre

(J-C)

02 mars 201416 juin 2020

J'avais installé un lewmar horizontal free horizon 600 pour lequel j'avais eu une promo.
La marque et le modèle me semblent peu important.
Il me semble que l'essentiel c'est qu'il soit compact pour avoir la hauteur suffisante pour un bon écoulement de la chaîne dans la boîte( au moins 30 cm).
Je pense que l'enroulement autour du barbotin d'un guindeau horizontal est plus adapté à ce montage.
Je te mets le PDF pour avoir les dimensions de celui que j'avais.

H2-H3_manual.pdf

Répondre

Boomerang's catamaran

02 mars 2014

C'est vrai mais c'est moins intégré moins flush d'où la question que je posais sur le post précédent : quelle hauteur dispo ?

Répondre

gospel

02 mars 2014

pour la hauteur dispo, il faut que je mesure en fct du type de guindeau , de l'axe avec le davier, en gardant de la marge pour la manutention,..ect. De l'ordre de 30cm comme le précise JC n'est pas aberrant.

Je suis preneur de photo d'installation de lecteur de ce fil.

Répondre

(J-C)

02 mars 2014

C'était la hauteur minimum prescrite par le fabricant. En général c'est mentionné sur le PDF d'installation. En consultant ceux des guindeaux qui t'intéressent tu sauras la hauteur qu'il te faut.

Répondre

ODYSSEE1

08 mars 201416 juin 2020

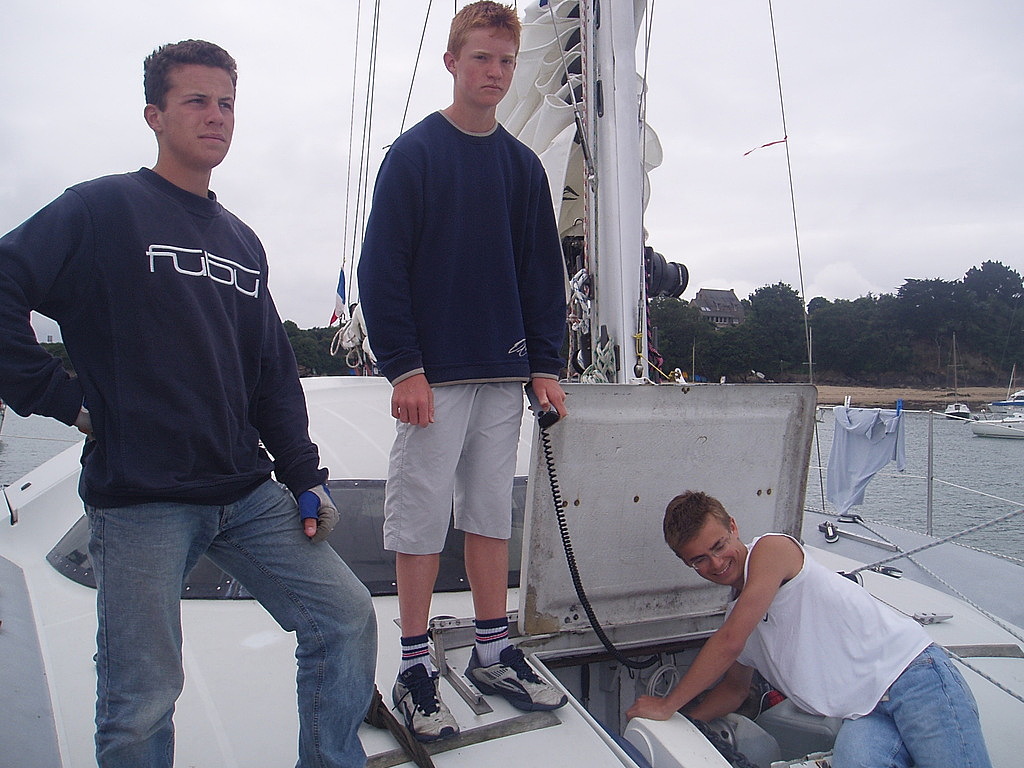

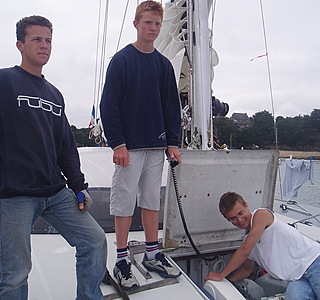

j'ai installé un guindeau sur mon Maldive. je te joins une photo (j'ai pas mieux). En fait, j'ai fabriqué un socle en inox, boulonné contre le panneau de contreplaqué avant et traversier ainsi que dans le fond. J'ai repris l'effort de traction avec un ridoir sur la cloison arrière du coffre... et ça fait presque 10 ans que ça fonctionne.
