Comment démonter ce réa ?

Bonjour à tous !

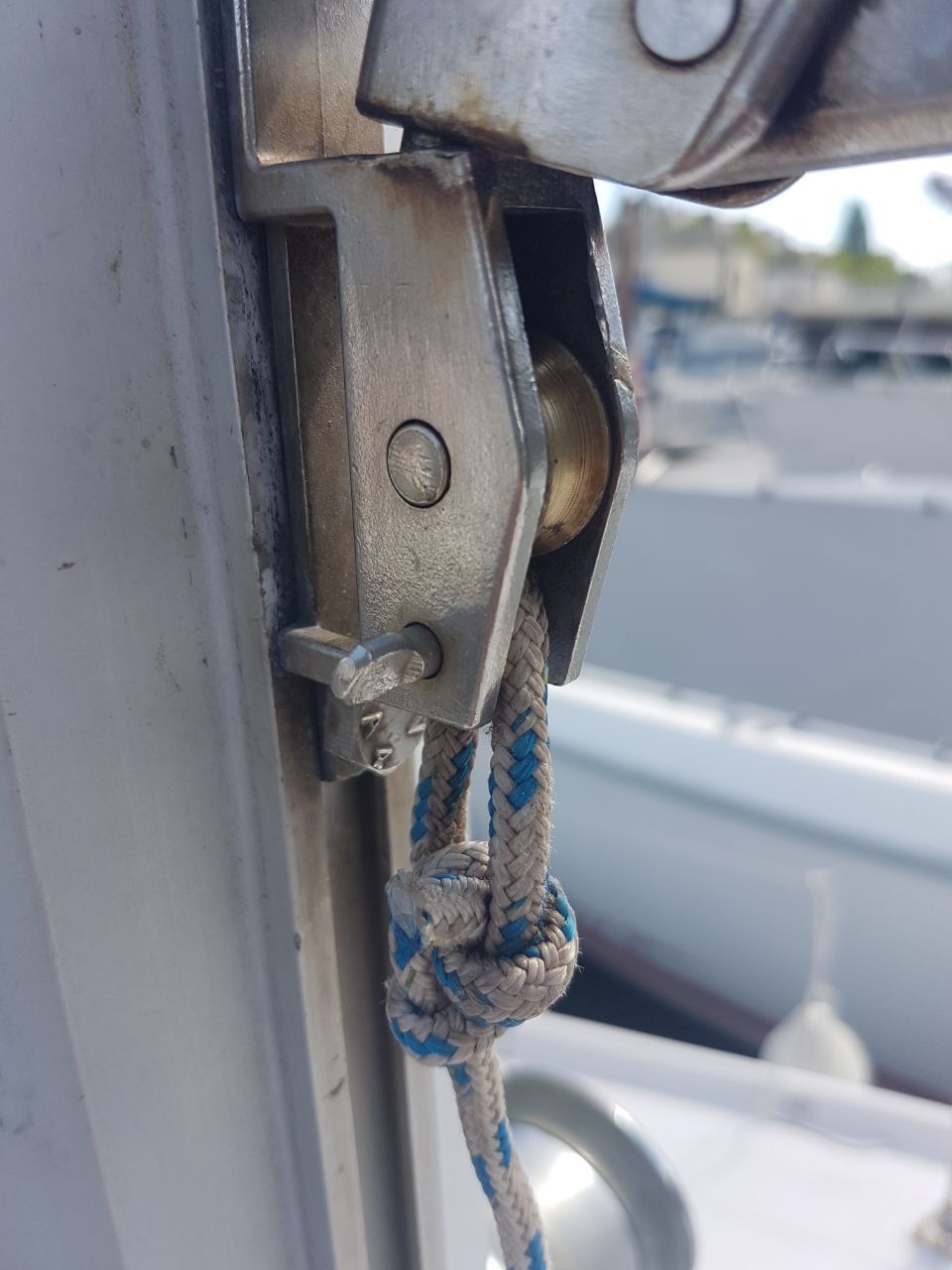

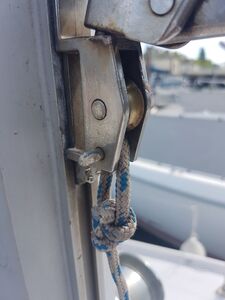

Quelqu'un saurait m'indiquer comment démonter le réa (donc l'axe) de la photo ci-dessous ? Je ne sais pas comment c'est fait, juste que l'axe semble en deux parties avec l'une de diamètre plus petit que l'autre ...

Note: Je n'ai pas la possibilité de déposer la pièce (du moins pas facilement ...).

Merci !

L'équipage
#bricolage#demontage#maintenance#poulie#rea
math0plamath0pla
09 mai 2024
Lulu2Lulu2
09 mai 2024

Percer l’axe.

TIRTIR
09 mai 2024

Taper sur l'axe, DU BON COTé !! difficile à repérer les cannelures qui bloquent l'axe dans l'alésage....

Lulu2:Hum ! En frappant, il y a un risque de casser cette pièce qui est complexe et qui serait difficile à remplacer. Là, la douceur me semble préférable à la violence. D’où l’idée de percer. Ou alors, chasser l’axe avec un arrache si on peut glisser les pattes à l’intérieur de la pièce.·le 09 mai 18:54
Ajouter un commentairePublier
maykomayko
09 mai 2024

ce truc est rentrer a chaud ou a la presse, bref faut chauffer et taper , mais avant il faut demonter l'ensemble pour ne pas fracasser le rail du mat

CetJcLCetJcL
09 mai 2024

Bonjour,
en attendant de tout démonter, tu peux très bien mettre en place une poulie simple à ringot que tu fixe sur le manillon existant.

Jean-Charles

math0pla:Merci pour ta reponse, en fait mon souci n'est pas la poulie en elle meme, mais de la degager pour acceder a l'axe qui est au dessus d'elle.·le 12 mai 18:25
Ajouter un commentairePublier
jemsajemsa
09 mai 2024

A mon ( humble ) avis essaye de taper(gentiment)avec un petit chasse goupille côté ou l’axe est le plus petit en mettant un poids de l’autre côté (pas sur l’axe) pour absorber le contrecoup . Marc

virus:C'est ce que je pensais . + 1 Marc ·le 09 mai 18:13
Ajouter un commentairePublier
JuandelacruzJuandelacruz
10 mai 2024

Il faut bien chauffer au chalumeau puis un bon coup sur tribord (sur ta photo on voit clairement que le coté babord est la tete de l’axe.)
Si tu ne peux pas retirer la piece du rail avant d’intervenir, il faut etre deux au moment de taper l’axe, l’un avec une chute de bois (poutre en pin par ex) placée en amorti contre coup bien tenue face à la tete de l’axe et l’autre qui frappe équipé d’un chasse goupille dimensionné et bon marteau.

genaviguegenavigue
11 mai 2024

En chauffant un peu cela devrait sortir avec un marteau et un chasse goupille au bon diamètre. Comme du Juandelacruz taper sur le côté tribord après avoir mis la pièce entre les deux mâchoires d'un étau distant légèrement supérieur au diamètre de l'axe.

EbraballEbraball
11 mai 2024

Comme Jemsa. Je pense qu'il a un moletage du côté de la première photo, axe plus étroit, et un épaulement sur la deuxième photo. Il faut donc taper sur le côté le plus étroit avec un jet et faire contre-coup de l'autre côté avec une masse, en intercalant une douille par exemple. Ça doit sortir assez facilement.

Hubert, de Cherbourg:attention : en tapant sur le bout moleté le côté dans lequel est bloqué le bout moleté va se cintrer jusqu'à venir touché le réa.il serait bon d'insérer un feuillard (vielle lame de scie à métaux ... ) pour que le choc soit transmis à la douille placée en dessous.on a le même problème pour extraire les axes des chariots d'écoute Goït.·le 12 mai 18:33
Ebraball:Judicieux, Hubert !·le 12 mai 23:15
Ajouter un commentairePublier
math0plamath0pla
12 mai 2024

Bonjour,

Merci a tous pour vos reponses, je vais donc tenter:
- Taper sur le petit cote
- Taper sur le petit cote en chauffant
- En dernier recours, percer l'axe

Mathieu

EbraballEbraball
12 mai 2024

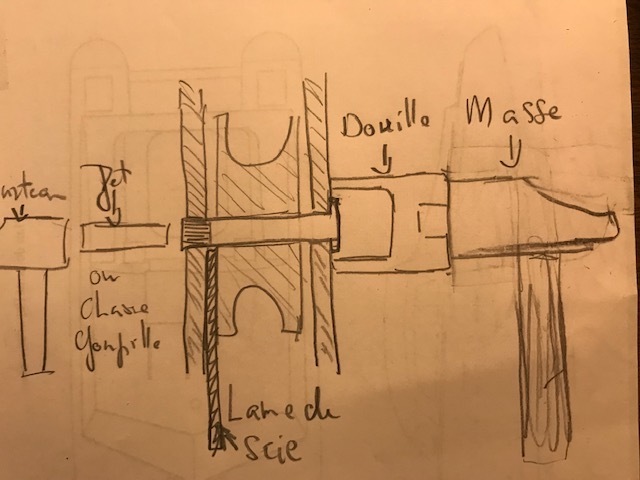

Voici en illustration une petite synthèse des conseils de Jemsa, Hubert et moi-même :

math0pla:Très clair merci !·le 13 mai 08:03
Hubert, de Cherbourg:juste un détail : le réa doit être aussi en appui sur la joue côté douille.le coup de marteau sera plus efficace et on évite toute déformation des joues.·le 13 mai 09:42
Ebraball:Tout à fait, mon dessin est un peu approximatif ! Il faut donc prendre une cale de l'épaisseur adéquate.·le 13 mai 14:05
Ajouter un commentairePublier
math0plamath0pla
10 juin 2024

Bonjour à tous,

Sujet clos, nous avons finalement percé l'axe pour faire sauter le réa, le tapage à chaud comme à froid n'ayant pas marché ...

Merci pour vos conseils.

Mathieu.

Lulu2:C’est rigolo : c’était ma suggestion dans le premier post. Elle avait occasionné une palanquée de moins. 😊·le 10 juin 11:03
Ajouter un commentairePublier
