Comment connaître la section d'un câble ?

Bonjour

J'ai des tas de fins de câbles de toutes les sections

Bien entendu la section n'est pas indiquée dessus

Il me faut du 10 pour charger la batterie depuis mon chargeur DC/DC de 18amp

J'ai un pied à coulisse

Comment savoir quel câble a quelle section ?

Merci

Camille

L'équipage
#cable#section
Camilleb0461Camilleb0461
20 nov. 2021
La MouetteLa Mouette
20 nov. 2021

Tu dénudes 1cm, tu mesures le diametre D et tu appliques la formule savante : S=Pi x (D/2) exp 2.

Camilleb0461:Donc, supposonsD = 0.53,14 * (0,5:2)°2J'ai environ 0.616C'est du 6,??·le 20 nov. 2021 10:07
caracoles:pi x d²/4 ou pi r²/2, il faut compter 6 ampères par mm² max surtout si la liaison est assez longue car avec la résistance électrique la tension décroit rapidement·le 20 nov. 2021 11:38
caracoles:excuse: pi x r²·le 20 nov. 2021 11:41
Ajouter un commentairePublier
La MouetteLa Mouette
20 nov. 202120 nov. 2021

On veut généralement la section en mm2 donc il faut entrer la valeur du diametre en mm.

Pour faire un exemple simple, si D=2mm S = 3.14 x 1 x 1 = 3.14mm2

Si D = 1mm S= 3.14 x 0,5 x 0,5 = 3.14 x 0,25 = 3.14/4 = 0,78 mm2
Si D = 0,5mm S = 3.14 × 0,25 x 0,25 = 0,2mm2

Pour du 10 mm2 c'est au minimum 3,5mm de diametre.

Camilleb0461:MerciDonc mon reste de câble faisant 5mm, le câble doit faire +/- 10mm23.14 X (5:2)°23.14 X( 2,5°2)3.14 X 6.25+/- 19mm2???·le 20 nov. 2021 10:36
crescent76:5 mm de diamètre c'est du 16mm2·le 20 nov. 2021 10:44
La Mouette:Exact·le 20 nov. 2021 10:44
monoa:5 mm de diamètre, c'est plutôt 19,6 mm²·le 20 nov. 2021 10:49
Camilleb0461:YessJe ne suis pas trop nulMerciJ'ai donc assez pour charger les batteries avec 18amp depuis mon alternateur·le 20 nov. 2021 10:51
Oliver29:19mm² et 20mm² n'existent pas. Le plus approchant de 5mm de diamètre correspond à un câble de 16mm². Soit 4.5mm de diamètre. Si on ne dispose pas de pied à coulisse, on trouve 5mm sur une règle. Crescent76 a donc raison en disant que c'est du 16mm².·le 20 nov. 2021 10:58
crescent76:Ce serait du 19mm2 si c'était du fil rigide, en multibrin comptez 80% de la section·le 20 nov. 2021 10:55
monoa:Ah bon, ça n'existe pas ? www.amazon.fr[...]0KVNJXO ·le 20 nov. 2021 11:02
Oliver29:Il n'est pas question de HiFi ici·le 20 nov. 2021 11:03
Ajouter un commentairePublier
Lulu2Lulu2
20 nov. 2021

Sachant que la section des câbles électriques européens ont les valeurs suivantes (mm2): 0,75 1 1,5 2,5 4 6 10 16 25 35 50 70, la mesure du diamètre n’a pas besoin d’être précise. En fait, un oeil exercé suffit.

crescent76crescent76
20 nov. 2021

Bon et de toute façon pour passer 18A, 3,5 mm2 suffisent largement (5A par mm2), donc même du 6mm2 pourrait convenir

MamitaMamita
20 nov. 2021

Salut Camilleb0461,

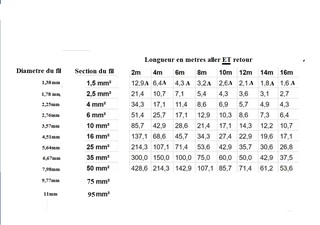

Je viens de te compléter un tableau "pense-bete".
"...Il me faut du 10 pour charger la batterie depuis mon chargeur DC/DC de 18amp..."

Si c'est du 10mm2, ton câble fera 3,57mm de diametre.
....Mais si ton chargeur fournit 18A max a ta batterie, et qu'il est a 1,5m de la batterie, du 2,5mm2 sera suffisant (soit un fil de 1,78mm de diametre)!
Mamita

Camilleb0461:Merci MamitaJe vais utiliser ce que j'aiLe chargeur est à 1.5m max de l'alternateur et ensuite il y a max 1m du chargeur vers la batterieMes restes de 16mm2 seront donc parfaitMerci à tous·le 20 nov. 2021 11:50
crescent76:Mamita, Article 240-2.34 fait bien la distinction entre les différentes qualités d'isolant des fils. Et votre tableau ne correspond pas avec l'article en question. Par contre je suis d'accord avec les principes de prise en compte des longueurs de fil dont la division 240 ne fait pas mention. ·le 20 nov. 2021 11:58
Ajouter un commentairePublier
MamitaMamita
20 nov. 2021

Re,
La question est:
"Comment connaître la section d'un câble ? J'ai un pied à coulisse..."
Les 2 premières colonnes du tableau répondent à la question.

Les autres colonnes c'est pour adapter les intensités admissibles en fonction de la longueur du câble (mais ca, ce n'était pas la question...)
Mamita

rati:Longueur sur la base de pertes admises en termes de chute de tension 😉·le 20 nov. 2021 15:03
crescent76:Non pas pour du câble multibrin. Les sections sont valables en mono.ça donne 16mm2 pour 4;5mm de diamètre soit la surface du cercle (15,89 mm2)·le 20 nov. 2021 15:17
crescent76:Je viens de faire une simulation pour un câble de 4,5mm de diamètre avec des brins de 0,8 mm j'arrive à en loger 25 pour une surface de 12,5mm2 soit 78% de la surface théorique d'un fil plein du même diamètre·le 20 nov. 2021 16:16
COCOBELOEIL78:Bonsoir,Très souvent,c'est écrit sur l'isolant......·le 20 nov. 2021 18:08
Ajouter un commentairePublier
crescent76crescent76
21 nov. 2021

Voici la simulation à l'arrache qui montre que la surface calculée à partir du diamètre mesuré au pied à coulisse d'un câble multibrin doit être pondérée.
Ici toron de 4,5mm de diamètre de 25 fils de 0,8mm, 12,5mm2 de cuivre répartis dans une section de 16mm2. Soit 20% de moins qu'un câble monobrin.

crescent76:Il est certain que plus le fil sera fin, moins il y aura de différence mais je ne referai pas la simulation avec 40 brins·le 21 nov. 2021 09:56
Ajouter un commentairePublier
crescent76crescent76
21 nov. 2021

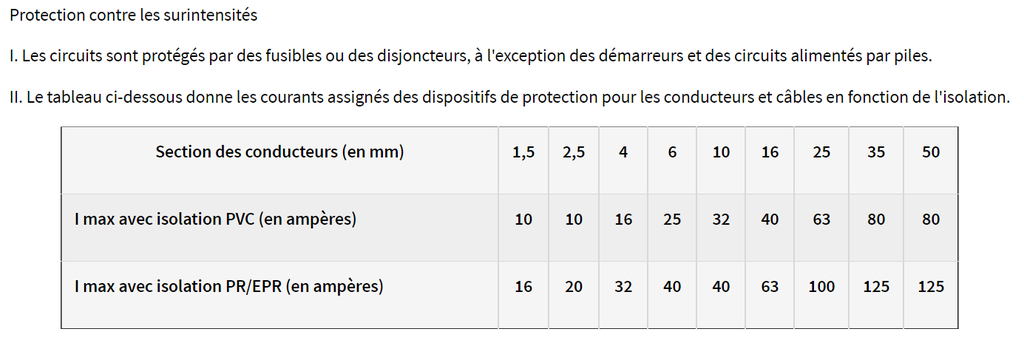

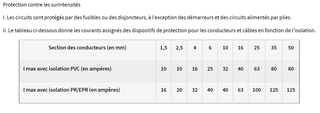

Concernant l'ampérage déterminant la section du câble à employer sur nos bateaux suivant l'Article 240-2.34. Voici le tableau. Bien que non spécifié dans la division 240, il sera prudent d'augmenter ces sections minimum en fonction de la longueur de câble employé dans les mêmes proportions que dans le tableau proposé par Mamita

crescent76:En fait, autant pour moi, il s'agirait plus du dimensionnement des dispositifs de protection. Fusibles, disjoncteurs....en fonction de la nature et de la section des conducteurs·le 21 nov. 2021 18:52
Ajouter un commentairePublier
matelot@19001matelot@19001
21 nov. 202121 nov. 2021

La norme VDE sur l'intensité max des câbles à isolant PVC ici.
Bien sûr pour nos installations à très basse tension il faut aussi considérer la chute de tension dans le câble.

CalliopeCalliope
24 nov. 2021

Bon j'y vais de ma petite feuille de calcul qui converti directement la section en mm2 vers le diamètre en mm.
C'est pour un câble plein donc à pondérer en fonction des calculs de Crescent
Convertir la Section d'un câble (mm2) en Diamètre (mm):

C'est en bas de la page de calcul de section du câble en fonction de la longueur.
Dans la colonne de gauche c'est des calcul tout fait. Au milieu inscrivez une section, vous obtiendrez le diamètre juste à côté.
Si ça peut dépanner ;-)
