comment ajuster les vaigrages?

Chalu les aminches, :coucou:

Quelle technique utilisez vous pour découper un panneau de bois de façon à ce qu'il suive exactement la courbure intérieure d'une coque (fond ou côtés) ?

Pour l'instant je pousse en force un gabarit en carton sur la forme que je souhaite reproduire, je marque au crayon la pliure du carton, découpe au niveau de la pliure, pose ce gabarit sur ma planche, découpe la planche, et la met en place...mais c'est jamais parfait, suis toujours obligé soit de rattraper à la rape soit de combler avec du silicone, de la fibre, un chewing-gum, etc...un peu un travail de sagouin, quoi...

Vous procédez comment, vous??

Merci d'avance pour vos réponses de pros de la réplication de profils. ;-)

skywalk

11 avr. 2018

Tous
Non lu

Les formes non développables nécessitent de pro... Ebraball11 avr. 2018

On peut, dans certains cas utiliser du paier kr... margotte16 juin 2020

Peut être utiliser un vieil outil de charpentie... Francois 26011 avr. 2018

Voici le principe de report de profil. Il suff... margotte11 avr. 2018

Le procédé appliqué sur papier sans mesures ave... margotte16 juin 2020

Ebraball

11 avr. 2018

Les formes non développables nécessitent de procéder par bandes successives, comme un bordé classique. Tu poses une bande, puis tu traces la suivante avec un trusquin, et ainsi de suite…

Répondre

margotte

11 avr. 201816 juin 2020

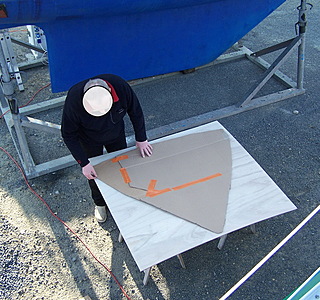

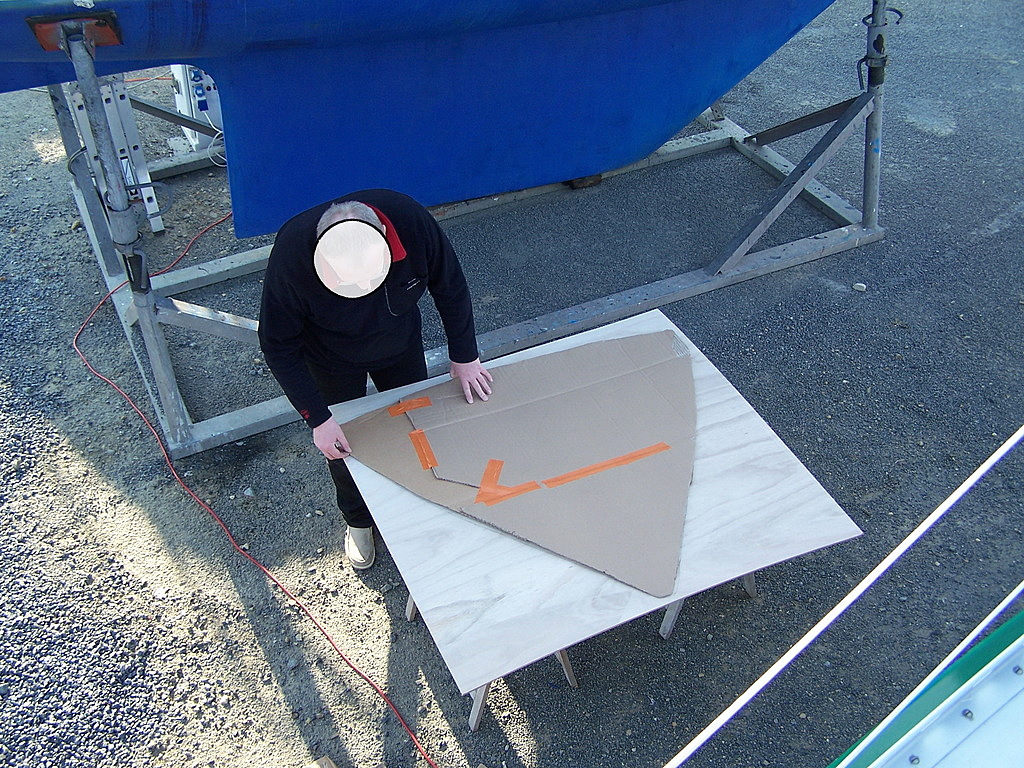

On peut, dans certains cas utiliser du paier kraft.
Les formes développables faites avec du carton et réalisées en plusieurs morceaux pour plus de précision.
Dans le cas choisi, 3 angles donc 3 morceaux.

Répondre

Francois 260

11 avr. 2018

Peut être utiliser un vieil outil de charpentier (je crois "pistolet de charpentier" mais pas sûr du nom). En gros, on fixe une bande de CP au milieu de la zone à reproduire. Ensuite, on fabrique le "pistolet", avec un bout de CP, en pointe d'un coté et avec des decoupes inegales de l'autre. On place cet outil en différents points à relever et à chaque fois, on dessine sur la bande de cp la marque de l'autre extremité du pistolet. Plus facile à utiliser et à fabriquer qu'à expliquer.

Répondre

margotte

11 avr. 2018

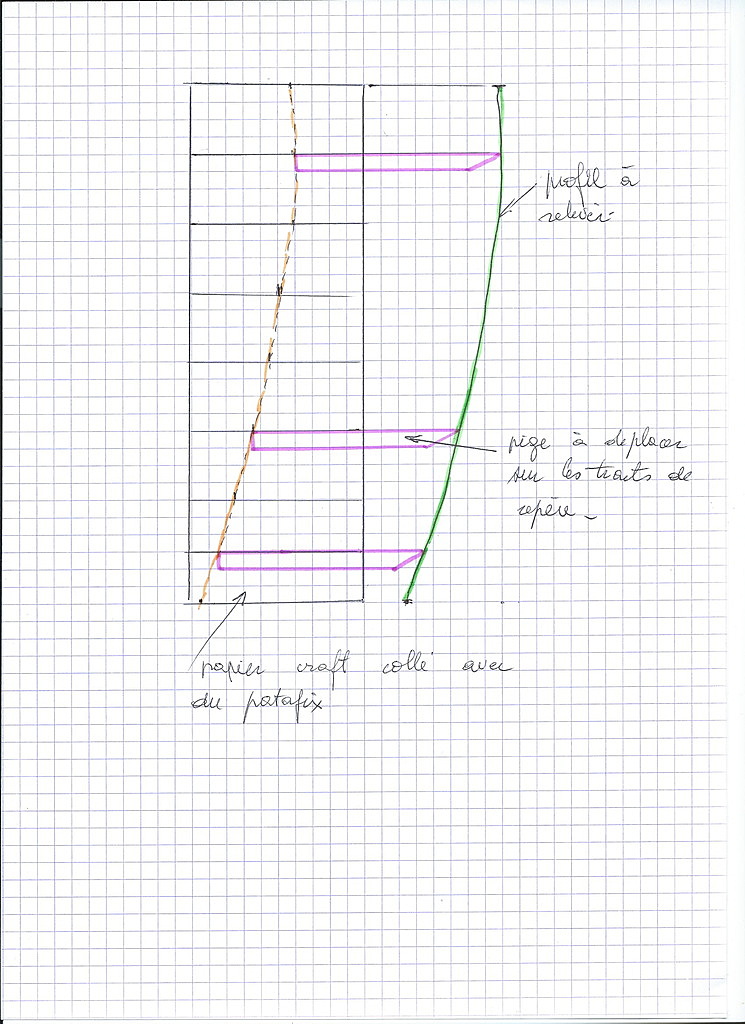

Voici le principe de report de profil.
Il suffit de l'adapter au lieu où on en a besoin.
Au lieu de faire des mesures, on peut prendre une pige unique et on repote directement le profil.
C'est le principe de traçage des varangues .
