Col de cygne YS8

Il avait été posté une info technique pour remplacer un col de cygne sur un Yanmar YS(E)8.
L'astuce était de prendre des coudes de plomberie et de refaire un col soit même.
Ce qui m'interpellais c'était que la sortie de l'eau de refroidissement était forée à l'origine coté soupapes sur le coude d'origine.
Dès lors je pensais à une erreur de conception....et bien non dans le col d'origine il y a un double conduit qui fait que l'eau ne sait pas aller coté soupapes (sauf si on bouche la sortie).
Donc comme Alain le préconise si vous faites un col de cygne vous même forez le trou coté échapement

babou

15 mai 2014

Tous
Non lu

Est ce qu'on peut faire de même avec un yamnar ... bernard196815 mai 2014

il faut laisser à César ce qui est à ... demand... babou15 mai 2014

photo jointe du montage sur les conseils de fri... Tobago16 juin 2020

coude pour un YSE 8 Tobago15 mai 2014

Merci , ça vaudrait le coup d'avoir une photo ,... bernard196815 mai 2014

Comme tu peux le voir sur la photo de Tobago le... babou15 mai 2014

une autre photo qui ne n'appartient pas Tobago16 juin 2020

merci Yves ou on devine que l'eau sort par le c... babou15 mai 2014

ça fait vraiment propre comme montage , la seul... bernard196815 mai 2014

bernard1968

15 mai 201415 mai 2014

Est ce qu'on peut faire de même avec un yamnar 1GM10?

Tu as le lien pour faire un échappement avec des coudes de plomberie?

Répondre

babou

15 mai 2014

il faut laisser à César ce qui est à ... demande à fritz the cat c'est lui qui avait donné l'astuce

Répondre

Tobago

15 mai 201416 juin 2020

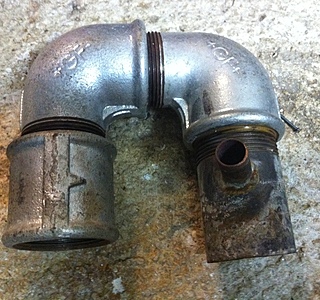

photo jointe du montage sur les conseils de fritz the cat
la pipe échappement coté moteur vient sur le record femelle/femelle
la durite de échappement va dessous l'arrivé d'eau un simple tube cuivre brassé coupé en sifflé a l’intérieure
cela fonctionne très bien mais je me l'ai pas utilisé car sur le POKER le coude est a 1 cm du polyester de la coque.
Le haut du coude n'est pas refroidit par l'eau cela m'est pas le cas de la pièce d'origine.
Yves

Répondre

Tobago

15 mai 2014

coude pour un YSE 8

Répondre

bernard1968

15 mai 2014

Merci , ça vaudrait le coup d'avoir une photo , le montage installé.

Répondre

babou

15 mai 2014

Comme tu peux le voir sur la photo de Tobago le manchon fileté à gauche pour accueillir la sortie échappement et à droite la partie lisse pour le caoutchouc qui va au water lock.
Comme l'entrée d'eau est brasée on pourrais imaginer de le placer coté soupapes et faire passer en coude dans le dessus pour refroidir.

Répondre

Tobago

15 mai 201416 juin 2020

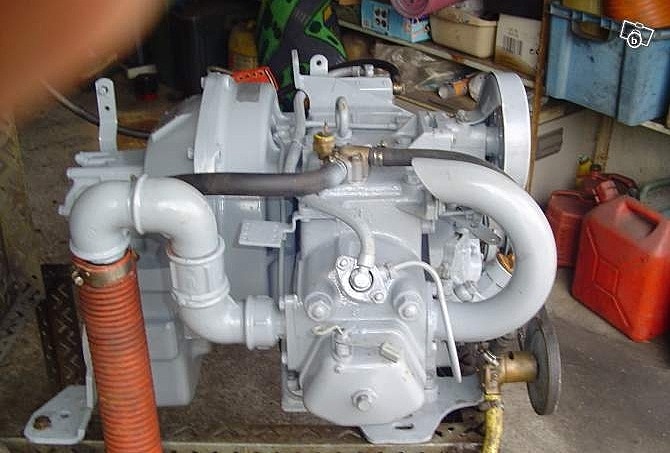

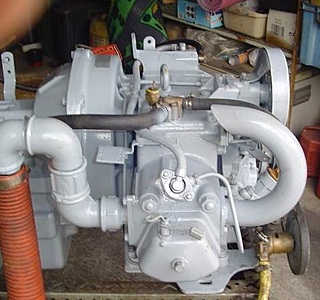

une autre photo qui ne n'appartient pas
