Code couleur faiseau electrique moteur nanni diesel 2.50 HE.

Bonjour,
Je suis a la recherche du code couleur du faiseau electrique nanni diesel 2.50 HE.
Je change le "neiman" (le contacteur a clef) et c'est bien galére.
Je suis preneur de toutes informations.
Meri et bonne journée.
.mg.

#moteur#nanni#faiseau#electrique

Rachid

27 août 2022

Tous
Non lu

Salut Rachid Il y a un moment que l'on se croi... Mamita27 août 2022

Salut Mamita, Merci de répondre a ma questio... Rachid27 août 2022

les photos ne s'était pas affichées!!! mon tabl... Rachid27 août 2022

s'étaient !!!! Rachid27 août 2022

http://extranet.nannidiesel.com:8081/Joomla/ima... bil5627 août 2022

Re, "...position arret/contact/impulsion chau... Mamita27 août 2022

Merci a tous probléme réglé............enfin je... Rachid29 août 2022

Mamita

27 août 202227 août 2022

Salut Rachid
Il y a un moment que l'on se croise sur HeO !
Avant d'essayer de retrouver les couleurs de branchements de ton moteur, il faudrait :

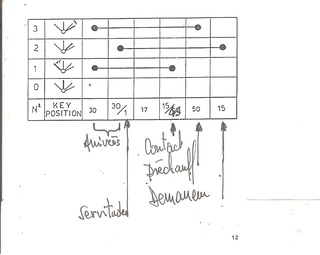

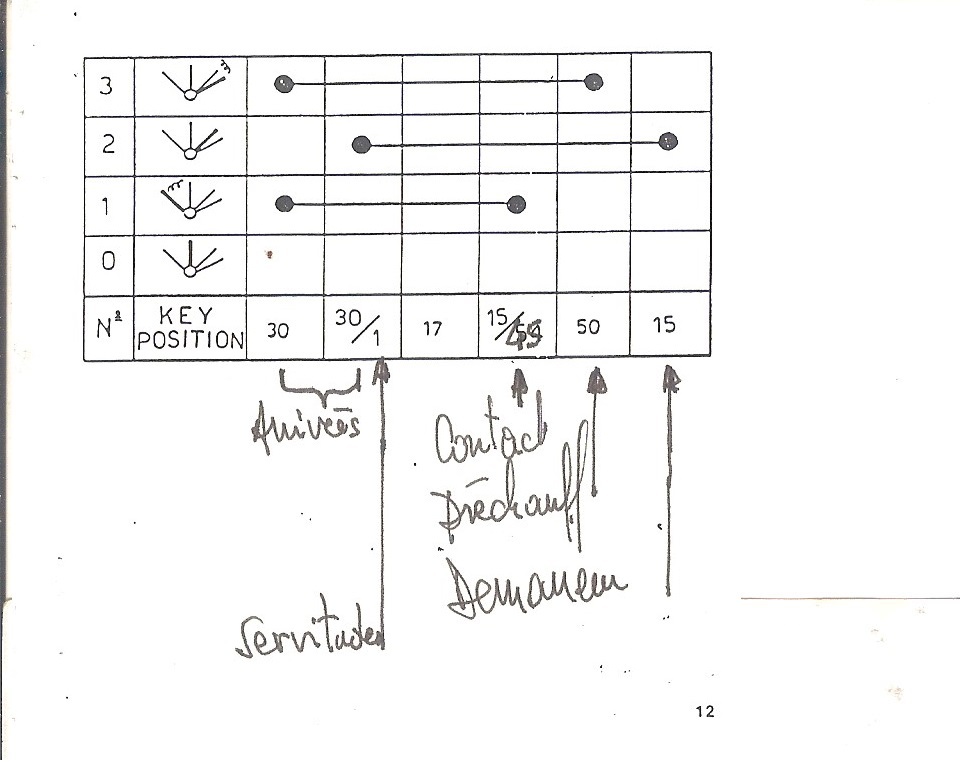

1°) que tu nous montres la photo de la notice de montage (exemple d'une notice ci-joint) de ta nouvelle clé de contact
2°) que tu nous indiques le nombre de positions *de cette nouvelle clé. Voir les incritions *et/ou **les N° inscrits sur cette nouvelle clé de contact.Par exemple 30, 45, 50 etc )
3°) que tu nous indiques si tu as un "arrêt electrique" moteur sur ton N2.50HE.

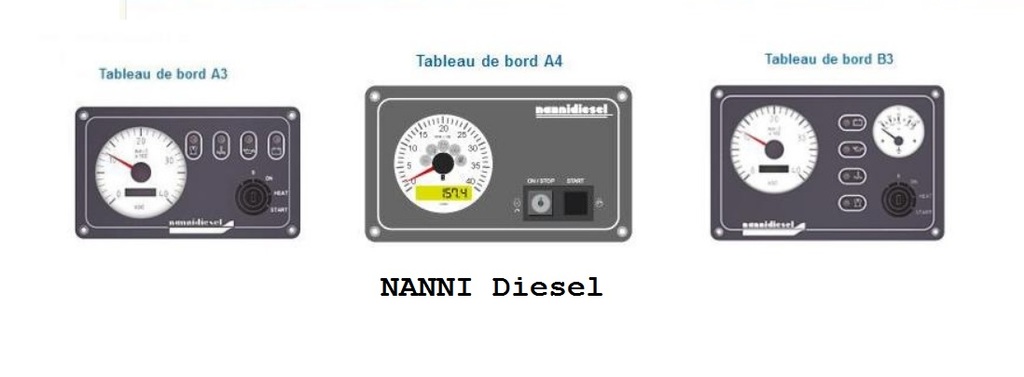

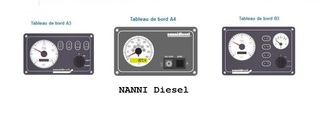

4°) Eventuellement , le type **de tableau de bord (A3,B3,B4 etc...);
5°) Si tu peux,la section des fils suivant la couleur des fils qui arrivent ) la clé de contact
( par exemple: un gros rouge en 4mm2, un gros marron en 4 mm2, un vert en 2,5mm2 etc..).
A bientot
Mamita

Ajouter un commentaire

Rachid

27 août 2022

Salut Mamita,

Merci de répondre a ma question.

Alors;
=> 1°) que tu nous montres la photo de la notice de montage (exemple d'une notice ci-joint) de ta nouvelle clé de contact
- ça c'est vite fait yen a pas !! c'est un contact a clef de marque BOSCH, vendu par le concessionnaire NANNI comme étant celui pour le 2.50 HE.........
=> 2°) que tu nous indiques le nombre de positions *de cette nouvelle clé
- position arret/contact/impulsion chauffage/impulsion démarrage.
3°) que tu nous indiques si tu as un "arrêt electrique" moteur sur ton N2.50HE
- oui, on eteind avec la clef.
4°) Eventuellement , le type *de tableau de bord (A3,B3,B4 etc...);
- tableau de bord avec compte tour, témoin de chauffe, lumiére contact.......?......
5°) Si tu peux,la section des fils suivant la couleur des fils qui arrivent ) la clé de contact
- deux 4mm² marron, un 4mm² rouge et 4/5 fils de section moindre ..........

Le repérage sur le nouveau "neiman" a été fait par un copain et il a retrouvé/identifié toutes les bornes et leur fonction.
Coté faisseau elec;
- un 4mm² rouge est l'alim en 12 volts principale
- un marron en 4 mm² préchauffe l'autre solénoide........
LAS !!!! reste les autres donc; soit je me tape d'aller les repérer fil a fil....ce qui sous entends de démonter pas mal de trucs (démarreur....etc) dans une cale moteur inaccessible
- soit j'arrive a récup les codes couleurs marron, marron rayé, vert, violet, gris, blanc......etc........
- soit ya une autre astuce et je suis preneur.........

Merci.

Rachid:les photos ne s'était pas affichées!!! mon tableau de bord est un A3 !!!Merci.·le 27 août 2022 18:05

Rachid:s'étaient !!!!·le 27 août 2022 18:05

Ajouter un commentaire

bil56

27 août 2022

extranet.nannidiesel.com[...]_FR.pdf

Ajouter un commentaire

Mamita

27 août 2022

Re,
"...position arret/contact/impulsion chauffage/impulsion démarrage....".
Déjà là... : Il te manque sur cette nouvelle clé l'arret moteur.!

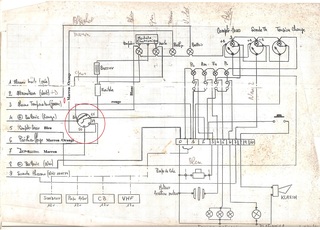

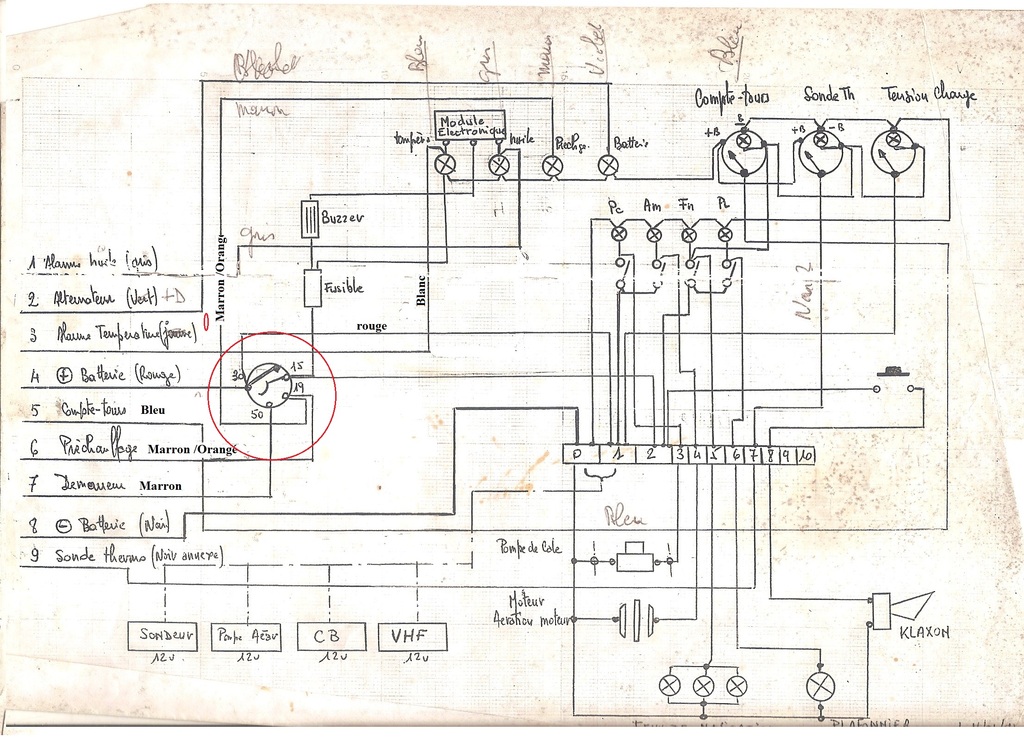

Autrement , sans l'arret moteur (et sous -réserve!) je pense que ton schema devrait ressembler a ceci, avec la clé dans le rond rouge; ce qui donnerait
en 30 : +B 12v = Un gros fil rouge venant de la batterie
en 15: +B APC = un gros fil allant au fusible TAB
en 19 : Un gros fil marron /orange allant sur les bougies de prechauffage ET un petit fil marron/orange allant sur le temoin prechauffage
en 50: un fil marron allant sur la borne du demarreur.

Nota : Ne reste plus qu'à alimenter ton stop moteur avec un bouton poussoir à installer ...ou à changer la clef de contact par une clé avec arret moteur !
Mamita
