circuit eau j'ai des trous (ailleurs que dans le cerveau) :-D

Bonjour,
Sans plan vous aurez surement du mal à répondre mais on sait jamais...
ayant acheté un voilier d'occasion acier, vidé de tout à l'intérieur, sans plans, je me retrouve avec :
sous la ligne de flotaison
- 2 trous à l'avant (passe coque sondeur et speedo je suppose)
- 1 trou devant le moteur (prise refroidissement moteur eau de mer je suppose)
- à babord 2 autres (prise eau wc (ex lavac) ? et sortie eau wc ?

au dessus de la ligne de flotaison,
- à l'arriere, un gros trou (echappement moteur je suppose)
- un petit à coté (event fuel ??)

à 30 cm au dessus des ex éviers un petit trou ( sortie evier? comment ? il est plus haut que l'evier... une pompe ? faut-il d'abord vider l'evier en fond de cale ?

précisions ,dans le bateau j'ai trouvé un gros filtre eau de mer en verre et une clarinette avec plusieurs sorties qui trainaient...
ps ne me dites pas que la clarinette est faite pour jouer des musique de chambre :-D

merci de m'éclairer
Daniel

---

15 juil. 2004

Tous
Non lu

Le jazz c'est pas mal non plus.... Salut Danie... Athos15 juil. 2004

circuit eau j'ai des trous (ailleurs que dans l... pendruig15 juil. 2004

ok mais... merci raoul (tu as un beau canot au... ---15 juil. 2004

la sortie petite (avec un boulon) photo la sor... ---15 juil. 2004

j'ai oublié la photo j'ai oublié la photo ---16 juin 2020

J' ai des trous partout! oh dit, il est tout n... petitjean15 juil. 2004

autre photo tout au fond 2 petits trous ? à d... ---15 juil. 2004

j'ai oublié j'ai aussi oublié les évents des r... pendruig15 juil. 2004

la derniere photo n'est pas passée la voici la... ---16 juin 2020

Trou ( lala itou ) Les p'tit du fond si tu as ... Athos15 juil. 2004

au dessus de l'évier... ça pourrait pas être u... ---15 juil. 2004

le p'tit trou à côté de l'échappement peut aus... ---15 juil. 2004

merci a tous recapitulons: j'ai ma prise eau ... ---15 juil. 2004

fait ta liste regarde le besoin prevu selon to... michel15 juil. 2004

re bonjour et bien je vois que vous avez fait ... philou15 juil. 2004

Athos

15 juil. 2004

Le jazz c'est pas mal non plus....
Salut Daniel,

Pour ce qui est sous la flottaison ça a l'air (de clarinette) correct.

Le gros à l'arriere aussi

Pour les petits, (diametre ?)
des mises à l'air libre pour syst anti syphon .

il doit y avoir aussi évacution des pompes assechement secours.

Enfin ce n'est que mon avis.

;-)

Athos / Raoul / F31

pendruig

15 juil. 2004

circuit eau j'ai des trous (ailleurs que dans le cerveau) :-D
Que de trous !
je pense que le petit trou à côté de l'échappement correspondrait éventuellement à une sortie de pompe cale moteur (pompe cale fonctionnant avec le moteur) je crois que si c'est l'évent du réservoir de fuel trop de risques d'entrée d'eau de mer !
Pour les autres trous au dessus des éviers, ???? mais il manque tout de même les sorties de pompe de cale, pompe électrique et pompe à main, il se peut que les éviers ou lavabos ou douche se vidaient dans les fonds et étaient repris par une pompe ??? Il manque également les "vides-cockpit"
Ce que j'en pense en général, c'est limiter les trous sous la la flotaison, refroidissement moteur, loch, sondeur (si acier), prise d'eau de mer WC, évier, évacuation des wc. En ce qui concerne toutes les autres évacuations, toutes au dessus de la flotaison.

---

15 juil. 2004

ok mais...
merci raoul (tu as un beau canot aussi)
mais comment et ou je fait sortir l'eau de mes eviers ?

---

15 juil. 2004

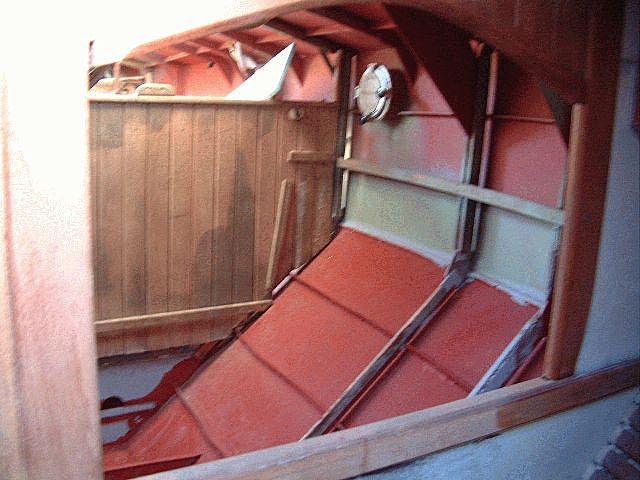

la sortie petite (avec un boulon) photo
la sortie du dessus de l'evier est derriere le panneau en bois (vous ne le voyez pas) à la hauteur du hublots à peu pres

---

15 juil. 200416 juin 2020

j'ai oublié la photo
j'ai oublié la photo

petitjean

15 juil. 2004

J' ai des trous partout!
oh dit, il est tout neuf,ton bateau?

---

15 juil. 2004

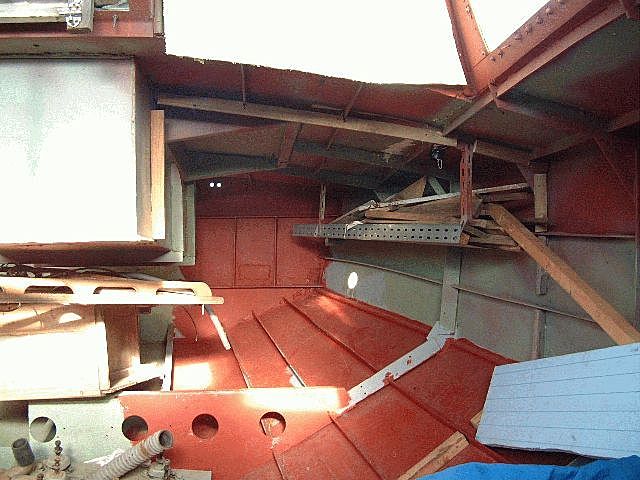

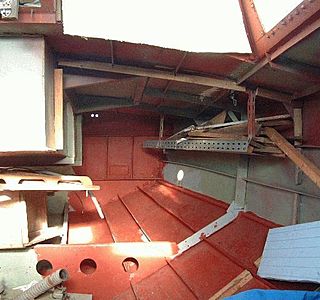

autre photo
tout au fond 2 petits trous ?
à droite au fond gros trou sortie echappement je suppose
à coté même niveau (invisible sur la photo)un trou plus petit

derriere la varangue (invisible sur la photo)
il y a une sortie basse et une plus haute le tout sous la flotaison)

en dessous de la descente (a gauche et en bas de la photo (invisible)) la prise eau de mer.

pour l'autre sortie voir message "la sortie petite (avec un boulon) photo" et " j'ai oublié la photo"

j'ai l'impression tres nette de ,ne pas être clair :-D

pendruig

15 juil. 2004

j'ai oublié
j'ai aussi oublié les évents des réservoirs d'eau douce !!!!

---

15 juil. 200416 juin 2020

la derniere photo n'est pas passée la voici
la voici

Athos

15 juil. 2004

Trou ( lala itou )
Les p'tit du fond si tu as une jupette il n'est pas impossible qu'il y ai le toyau du gaz

A suivre

Athos / Raoul / F31

---

15 juil. 2004

au dessus de l'évier...
ça pourrait pas être une prise d'air de réservoir ???

Pour le gaz, il y a souvent, dans un coffre extérieur, une prise d'air (au plus bas du coffre).

Sur d'ancien bateau, tous les "égouts" étaient reliés entre eux pour n'avoir qu'une sortie (il parait que ça empêchait aussi les odeurs ???) sous la flottaison.

La mode actuelle est de ne faire qu'une prise pour tout avec dispatcheur ("clarinette" ?) + une prise pour le moteur. C'est peut être ce que tu as.

Le petit trou à côté de l'échappement peut aussi correspondre à l'échappement d'un générateur maison.

---

15 juil. 2004

le p'tit trou
à côté de l'échappement peut aussi être le rejet pour un dessal.

---

15 juil. 2004

merci a tous recapitulons:
j'ai ma prise eau de mer avec mon enorme filtre.
Je met une clarinette(dispatcheur) j'envois au moteur, au lavabo, à l'evier.

Autre prise au de mer je m'en sert pour prendre l'eau des wc que je renvoi au 3 eme trou qui est sous la flotaison.

les petits trous tableau arriere me servent pour gaz et event fuel.

le petit trou au dessus du lavabo = event eau.

Question : par ou je fait sortir l'eau de l'évier, du lavabo et du fond de cale?
il me reste le petit trou (que vous ne voyez pas) à coté de l'echappement

Je précise que ce bateau a dejà navigué 2 fois en traversée de l'atlantique mais je ne l'ai pas vu avec tout installé.

michel

15 juil. 2004

fait ta liste
regarde le besoin prevu selon ton installation future: dessal ou pas, douche a vider ou pas, eau noire ou pas etc, et utilise au mieux les trous existants, eventuellement tu en bouches les inutiles, tu ajoute ceux qui manquent.
le trou a coté de l'echappement peut etre la pompe de cale, ou un vidage d'un recoin de coffre etanche ou bien la pompe de douche ......

s'il n'y a pas de vidage des eviers, peut etre y avait il un reservoir eau grise et sa pompe, peut etre aussi .. va savoir...

philou

philou

15 juil. 2004

re bonjour
et bien je vois que vous avez fait bon voyage !
et que vous etes en plein boulot !
on s'est croisé sur la base nautique de angers..
tout mes voeux de reussites!
