Choix d'une manille entre chaine et ancre

Bonjour!

Le problème : Comment faites-vous pour sélectionner une manille entre une chaine et son ancre ?

Exemple (données prises dans le catalogue) :
- chaine galva de diamètre 8mm, avec une charge de rupture de 4 tonnes
- manille galva de diamètre 8mm, avec une charge maximale d'utilisation de 200 kg et une charge de rupture de 800 kg

On voit que l'élément le plus faible est de très loin la manille galva. Une solution pourrait être de passer sur une manille avec un diamètre de tourillon plus important, mais alors celle-ci ne passera pas dans un maillon de chaine de 8mm.

La solution d'utiliser de l'inox A4 pour la manille est une mauvaise idée car la différence de potentiel de l'inox est trop grande avec l'acier galva de la chaine.

Comment faites-vous ?

Merci.

L'équipage
#chaine#ancre#manille
WaltWalt
22 juil. 2024
cledencleden
22 juil. 202422 juil. 2024

Manille grade 70 pour chaîne de 8mm CR=7tonnes

www.stfeurope.com[...]70.html

Rigil:Excellente manille, helas ne passe pas dans la Rocna et bloque dans la Spade.·le 22 juil. 11:12
Walt:Très intéressant, merci @cleden !·le 22 juil. 11:18
Jef-370:@Rigil: j'ai pourtant une manille Force 7 avec une Rocna 20 (?)·le 22 juil. 11:33
Walt:D'autres options que cette manille ? Celle-ci ne passe malheureusement pas à 3mm près dans mon ancre ...·le 22 juil. 11:55
lilas blanc:j 'ai aussi cette manille avec rocna15·le 22 juil. 12:39
Rigil:@ Jef-370, elle ne passait pas dans mes Rocna et Spade 25 kg.J'ai tenté une 8mm dans une Spade de 15kg, elle frotte avec risque de la voir se bloquer en travers .·le 22 juil. 12:50
Jef-370:Il existe un modèle plus plat, la VU8 au lieu de O8. www.bigship.com[...]force-7 ·le 22 juil. 13:06
Walt:@Jef-370, impossible de trouver sur le net les dimensions exactes (schéma détaillé) de ce modèle VU8 ?·le 22 juil. 13:31
Ajouter un commentairePublier
BigjackBigjack
22 juil. 2024

Tu peux mettre une manille de plus gros diamètre que celui de ta chaîne. L'espace à l'intérieur du maillon de la chaîne est plus grand que le diamètre du "rond" ayant servi à fabriquer celle-ci.

Peuwi:Tout pareil : je mets la plus grosse manille dont le manillon passe dans la chaine. (et je mets bien le manillon coté chaine, et la manille coté ancre)Chaine galva, manille galva, chaine inox, manille inox.·le 22 juil. 11:21
Walt:Une manille plus grande de 2mm de diamètre n'ajouterai que trop peu de CU/CR d'après les données du catalogue. On est loin des 4 tonnes de CR de la chaine.·le 22 juil. 11:58
Peuwi:Attention à ne pas comparer des tensions de travail et des tensions de rupture. La chaîne n'a pas 4t de tension de travail.·le 22 juil. 13:17
Ajouter un commentairePublier
RigilRigil
22 juil. 202422 juil. 2024

Perso manille lyre 6 pans creux Wichard (dans ton cas pour chaine de 8mm la manille en 10 mm inox 316L, CR 4300 kg).
Je sais que ce n'est pas le couple galvanique idéal, mais vu que la manille passe plus de temps sur le pont que dans l'eau, je n'ai jamais vu d'effet, ni sur la chaine ni la manille ni l'ancre.
Facilement remplaçable tous les 2 ans si on a peur...
La manille force 7 ne passe pas dans mon ancre.
Faire gaffe avant

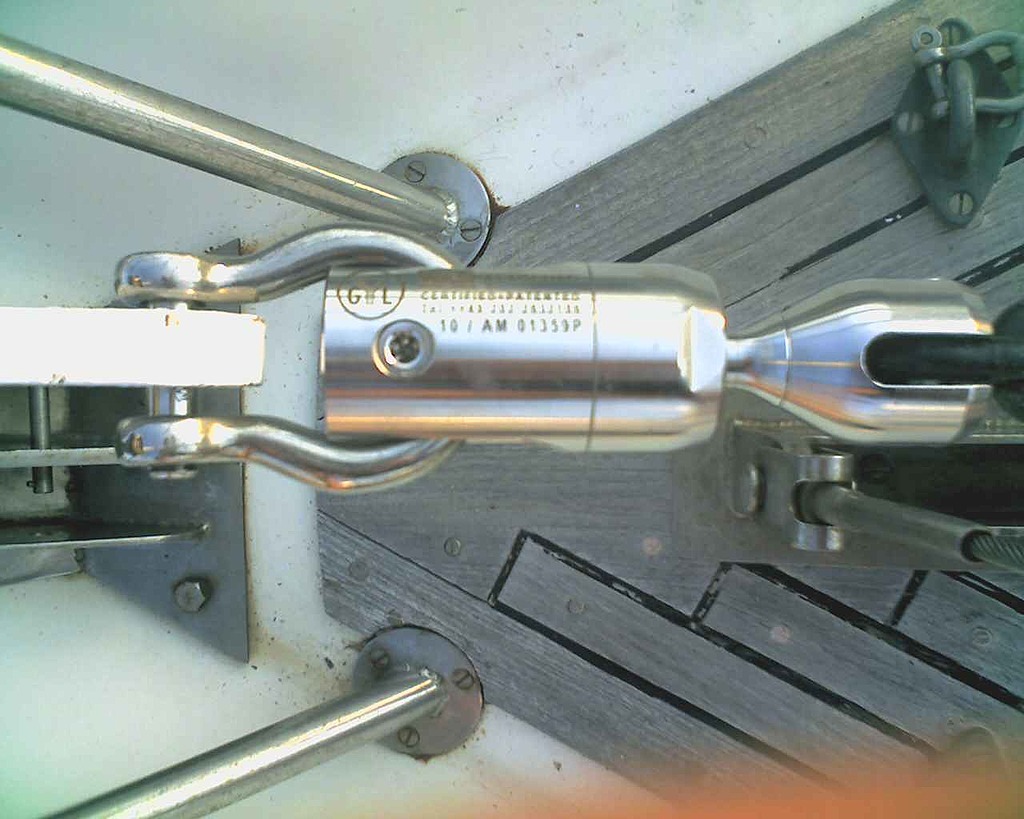

Exemple :

Crazy Cat Crazy Cat
22 juil. 2024

Pour moi ta manille est montée à l'envers, le coté lyre doit être du coté de l'ancre afin d'éviter les contraintes latérales sur la vis.

Franck.

Rigil:Pas dans ce cas avec l'emerillon Waziball (le manillon ne passe pas dedans).Sinon tu as raison, sur mon bateau, elle d'ailleurs est montée sans manillon et comme tu dis.·le 22 juil. 12:53
Ajouter un commentairePublier
