chauffe eau et Perkins Prima m50

Bonjour à tous
Je cherche à raccorder un chauffe-eau sur un Perkins prima m50 mais je ne suis pas sûre des points de piquage….
Si quelqu’un veut bien me donner les bons tuyaux, ou mieux encore une photo sur le même moteur, je suis preneur.
Par avance, un grand merci pour vos contributions futures.

L'équipage
#perkins#Plomberie
l.avondo@free.frl.avondo@free.fr
29 nov. 2023
KerorganKerorgan
29 nov. 2023

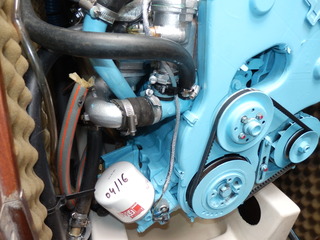

Sous la pipe grise de gauche, et derrière la pipe du calorstat
Le noir de devant a été percé pour mettre un ballon d'expansion
Enregistrer et agrandir l'image pour mieux y voir

l.avondo@free.fr:Merci beaucoup pour cette première information ·le 29 nov. 12:54
Ajouter un commentairePublier
PolmarPolmar
29 nov. 2023

Petit détail venant de l'installation d'un chauffe-eau alimenté par un Nanni N 4-80.
Le kit OEM contient le vase d'expansion et un bouchon devant remplacer celui du remplissage du circuit de refroidissement; il est taré à une pression supérieure à celle du bouchon standard.
Cette particularité est-elle applicable pour les autres marques🤔?

Kerorgan:D'origine, mon moteur Prima M50 était branché au ballon d'eau chaude, mais n'avait pas de ballon de détente. J'ai rajouté ce ballon en perçant une sortie de la pompe à eau, et j'ai branché la pipette caoutchouc du trop plein du bouchon de l'échangeur sur le ballon de détente. Je n'ai pas changé le bouchon taré. Le ballon provient d'une Renault 4L ou similaire.·le 29 nov. 13:29
Polmar:Le vase d'expansion Nanni est sur le circuit de refroidissement. Ce n'est pas celui servant à compenser l'augmentation de pression de l'eau chaude sanitaire chauffée.·le 29 nov. 13:53
Ajouter un commentairePublier
l.avondo@free.frl.avondo@free.fr
29 nov. 2023

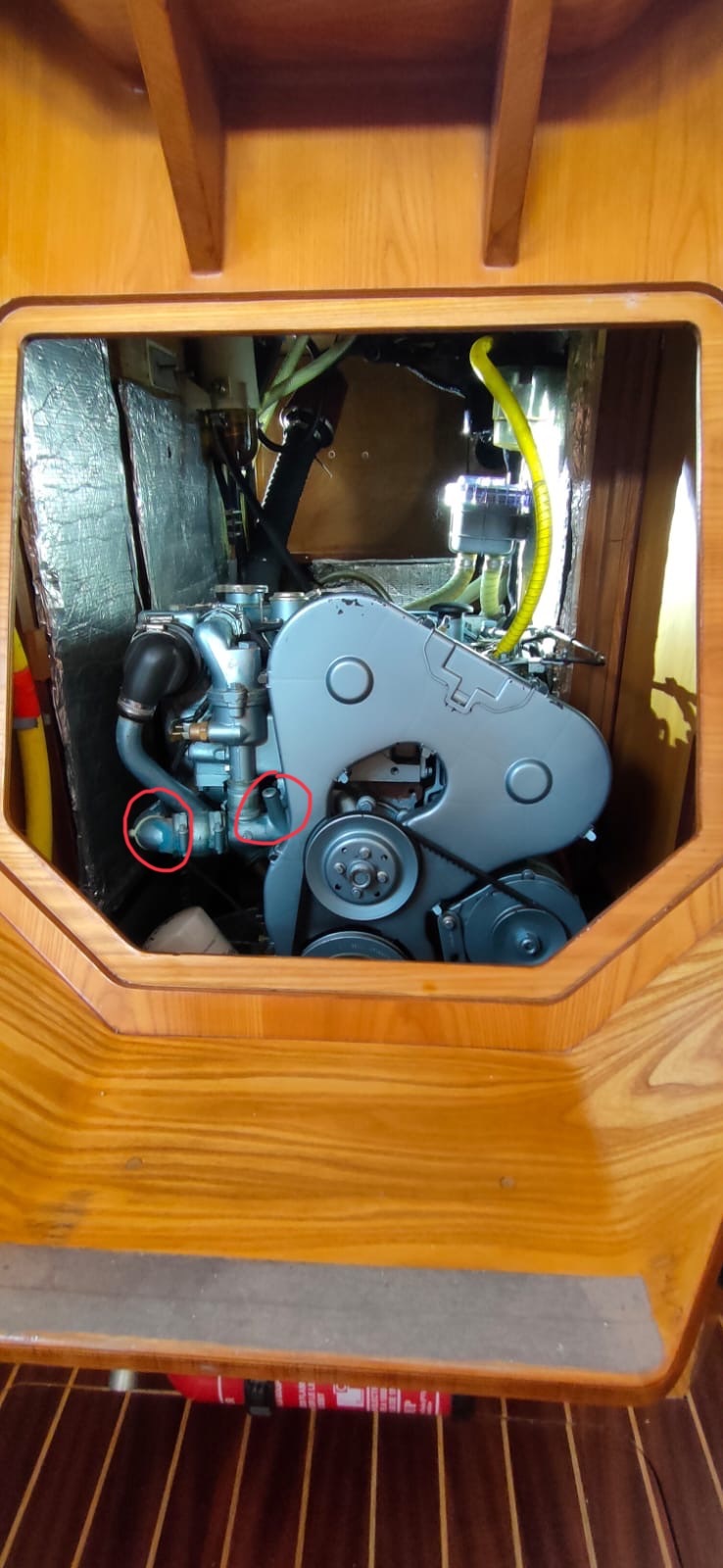

Si je comprends bien, le branchement doit se faire sur les parties entouré en rouge sur la photo ?

Kerorgan:OUi pour le ronde gauche , sous la pipe, juste après le serflex blanc.Non, le rond de droite montre là ou j'ai percé pour mettre un ballon de détente du LDR.Il faut que tu regardes juste derrière la sonde de température, au dessus du rond de gauche.·le 30 nov. 13:13
Ajouter un commentairePublier
KerorganKerorgan
30 nov. 2023

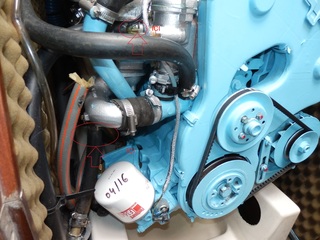

Voir les ronds sur cette photo

l.avondo@free.fr:Super, merci beaucoup !!·le 30 nov. 16:55
l.avondo@free.fr:Bonjour Nous sommes sur le bateau depuis une petite semaine et . en plein dans le chantier chauffe-eau…Le bouchon que nous avons enlevé, celui qui est au point le plus bas, après le serflex blanc sur ma photo, semble être une anode chez nous, est-ce que c’était pareil chez vous ? Et si oui comment avez-vous remplacé l’anode ?Par merci beaucoup pour votre retour ·le 16 jan. 19:25
Ajouter un commentairePublier
