Chauffage Gladiateur

Amis Gladiateur !
j'ai l'intention de monter un Chauffage type Webasto (Vevor 5kw) sur mon petit Bakoua
avec vous des expériences sur le montage sur un Gladiateur ?
je pense au coffre tribord mais peut être y a t il meilleur endroit.
Merci pou vos conseil ainsi que sur le nombre et l'emplacement des sortie air chaud et sur l’échappement.

Dom T

L'équipage
#chauffage#Gladiateur
Dom TDom T
30 juil. 2023
Lady_CLady_C
30 juil. 2023

Pour le nombre et l'emplacement, c'est facile.

Là où tu as besoin de chaleur

captainjpppcaptainjppp
30 juil. 2023

fan de webasto il y a quelques annees , je ne devrai pas ecrire cela
mais bon ...j ai monter une dizaine de chauffage vevor
livrer avec la plupart des assecoires nessecaires
radio commande parfaite
fonctionnement tres bon
rapide
seche l air et chauffe en quelques min
conso tres basse
captainjp

matelot@121380matelot@121380
04 août 2023

je peux naviguer toute l année avec un ebersprecher 4 KW
bruleur : coffre tribord au plafond
gaz brulés : tableau arriére
arrivée d'air : coté coquepite au niveau aération
commande : cuisine vers le sopalin
3 bouches : une penderie avant, une flan couchette tribord au tout debut,une bas placard ciré
les deux première en 90 diametre, l'autre en 75
alim fuel par piquage réservoir
j ai quelques photos

cordialement

Dom T:Salut Elberethmoi aussi j'ai perdu beaucoup d'infos et de post à la suite de l'attaque sur site...en tout cas merci pour ta réponseeffectivement j'ai bien pensé que la meilleur place c'est à l’arrière du coffre principal sous le hiloire tribordon peut ainsi envoyer l’échappement vers l’arrière dans le petit coffre arrière et dut le tableau arrièrepour la prise d'air effectivement c'est une bonne idée de la mettre à cote de la prise d'air existante de l’aération du compartiment moteur (il va falloir d’ailleurs que je mette un petit venntilo à cet endroit!)qu'est ce que tu a fait comme support ? collé à la parois de la coque ? époxy ? suspendu au dessous du hiloire ?en fait la question qui se pose c'est par ou faire passer le tuyau d'air chaud pou pouvoir arriver dans l'habitacle sur bâbord c'est en effet sur bâbord que l'on peut projeter des bouche de chauffage vers la table à carte, le carre sous la banquette et vers les toilettes et la cabine avant éventuellement sachant que l'on ne peut pas passer à travers le frigo !!alors je me demande ou tu as fait traverser ce tuyau du coffre tribord ou le moteur est installé au coffre bâbord ???-dans le compartiment moteur?- devant le réservoir ?- dans l'avant du compartiment moteur ?c'est ça mon gros problème...si tu as de photos ou un schéma je suis évidemment preneur..- en traversant dans les petits coffre arrière ?merci beaucoup pour les info....sinon j'ai perdu mon accès à mon blog hisse et ho sait tu comment y retourner pour le mettre à jour ?merci à tres vite·le 05 août 2023 12:01
matelot@121380:bonjour dominiqueje vais te faire un schéma de ce que j ai réalisé et quelques photosen attendant 3 bouches et 4 kw c est grandement suffisant et c'est le bonheuren utilisation on a pas froid sur la banquette babord sans bouches a cet endroitdans le coin ciré j ai fais arriver la bouche sous le caillebotie cela chauffe tout le coin table a cartepour les gaines refléchir aux endroits qui on besoin d'etre isolés :exemple je n'ai pas isolé la gaine qui passe sous la couchette triborda+·le 05 août 2023 12:39
Ajouter un commentairePublier
matelot@121380matelot@121380
04 août 2023

dominique c'est elbereth, jai perdu mon pseudo et toutes mes contributions

Dom T:Helloest ce que tu as eu le temps de faire le schéma ?je suis d'accord avec le nombre de bouches à air chaud et pour l'installation mais la vraie question est où fais tu passer le ou les tuyaux depuis le chauffage jusque dans le carré et l'habitacle puisqu'il y a le frigo qui empêche de traverser directement...Merci·le 04 sept. 2023 16:35
matelot@121380:Bj dominique,je rentre de vacances d' ou ce retardnormalement entre la coque et les frigo il doit y avoir un tube pvc de 80 OU 1OO qui permet de passer du coffre tribord à la cuisine. il faut percer l'accès sous la cuisinière le tube ne debouche pas de ce cotéj ai pas trouvé mon plan je vais le refaire·le 13 sept. 2023 19:37
matelot@121380:pour la fixation du bruleur ctbx de 15 collé a l époxy et stratifié au plafond·le 13 sept. 2023 19:53
matelot@121380:erreur : stratifié à la coque !·le 14 sept. 2023 12:11
Ajouter un commentairePublier
matelot@121380matelot@121380
14 sept. 2023

voici le plan tel que réalisé sur arwen

Dom T:Ok super Je regarderai le passage derrière le frigo sinon pour aller côté table à carte tu passes au dessus ou au dessous de moteur ?Merci ·le 23 sept. 2023 11:16
Ajouter un commentairePublier
matelot@121380matelot@121380
23 sept. 2023

je passe par là, j ai pas trouvé mieux !

Dom T:super merci c'est ce que je pensais en haut ça pourrait gêner des interventions.je me demande si on peut trouver des morceau de tuyau rigide pour faire de manchons au niveau du passage des cloisons qui ferai que ce serai plus facile à démonteret ton isolant tu l'a trouvé ou ? et le tuyau aussi d’ailleurs ?je pensais les trouver sur les site de camping car tu as essayé ?merci·le 23 sept. 2023 20:41
Dom T:super merci c'est ce que je pensais en haut ça pourrait gêner des interventions.je me demande si on peut trouver des morceau de tuyau rigide pour faire de manchons au niveau du passage des cloisons qui ferai que ce serai plus facile à démonteret ton isolant tu l'a trouvé ou ? et le tuyau aussi d’ailleurs ?je pensais les trouver sur les site de camping car tu as essayé ?merci·le 23 sept. 2023 20:36
matelot@121380:j'ai tout pris chez atlantik shop , j'avais un super prix sur l'ensemble.suivant les marques les tuyaux peuvent être de diamètre différent.moi j'ai fait en diamètre 75 et 60 ·le 24 sept. 2023 15:09
Ragnarok:Bonsoir matelotJ’ai un gladiateur mais je n’ai pas le passé coque qu’on voit sur la photo. Quel est son usage ?·le 11 jan. 21:38
matelot@121380:Ce passe coque sert pour le refroidissement moteur.C'est une prise d'eau de mer qui double celle du saildride.C'est une sécurité en cas d'obturation de l'arrivée d'eau de mer (concrétion calcaire ou sac en plastique dans l'arrivée d'eau.·le 13 jan. 20:43
Ragnarok:merci de la réponse. sur le mien il y a ça aussi mais pas du tout au même endroit, à babord et pas à tribord, et au niveau du milieu du moteur. inaccessible sauf à vider un coffre. autant dire que la vanne reste ouverte en permanence... ta configuration est beaucoup plus pratique·le 14 jan. 08:15
Ajouter un commentairePublier
matelot@121380matelot@121380
24 sept. 2023

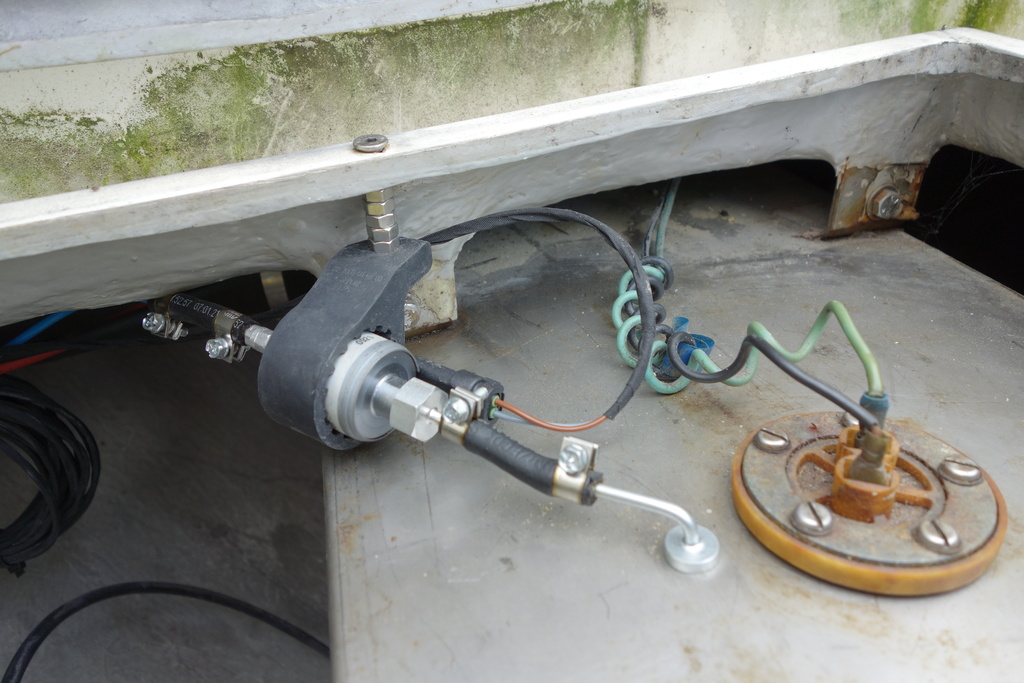

  • repiquage fuel

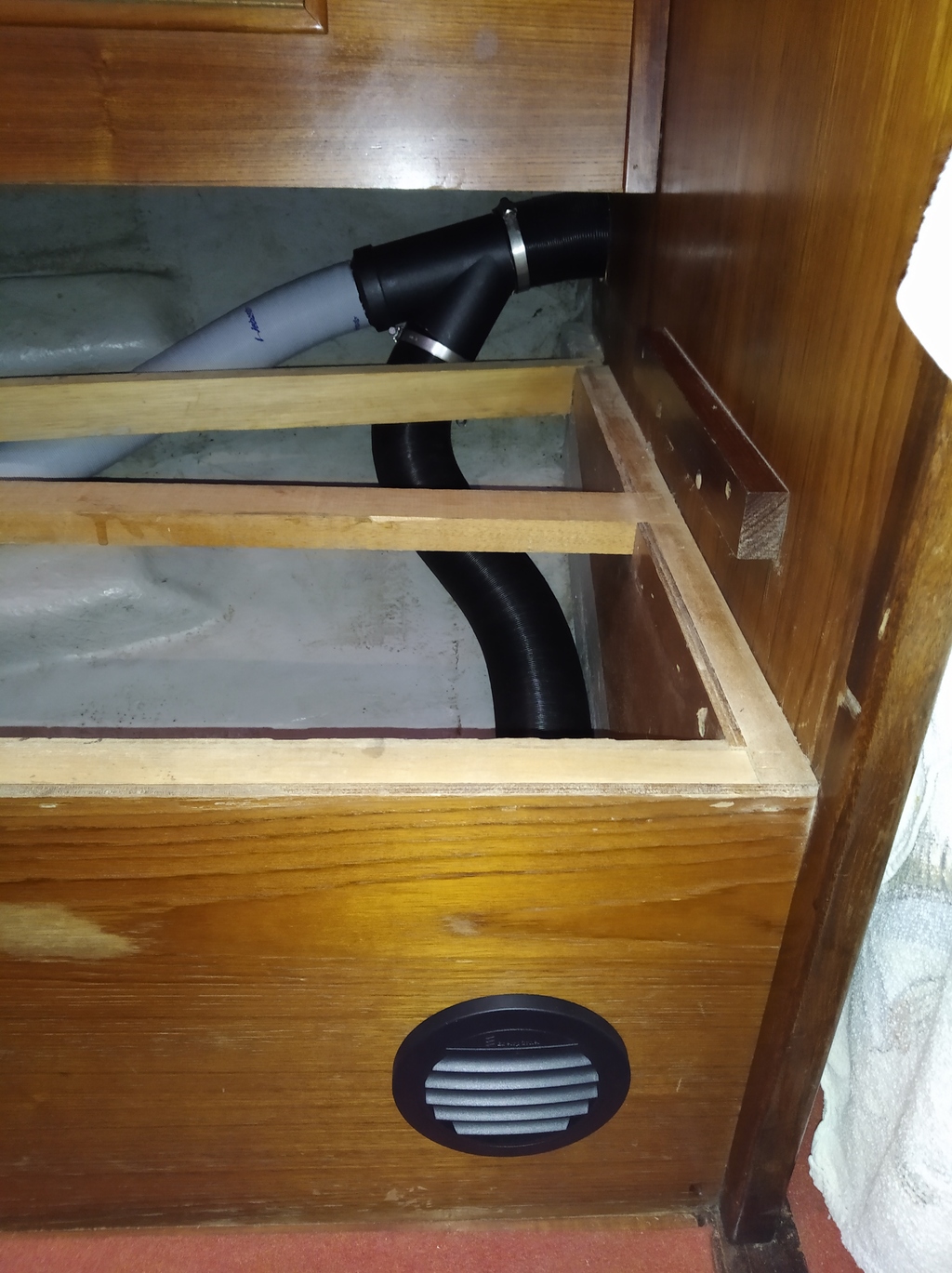

  • arrivée dans placard ciré

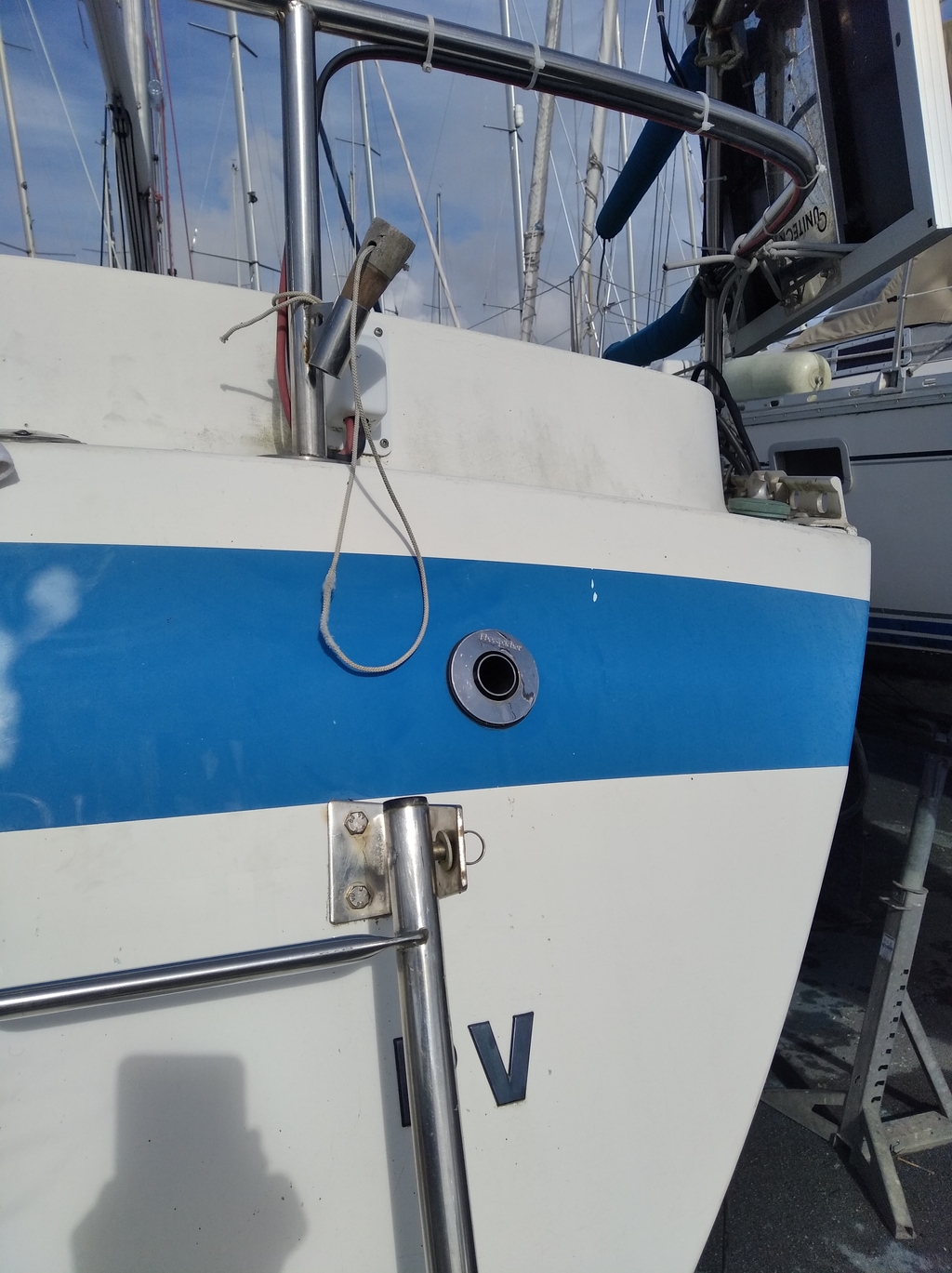

  • évacuation gaz brulés

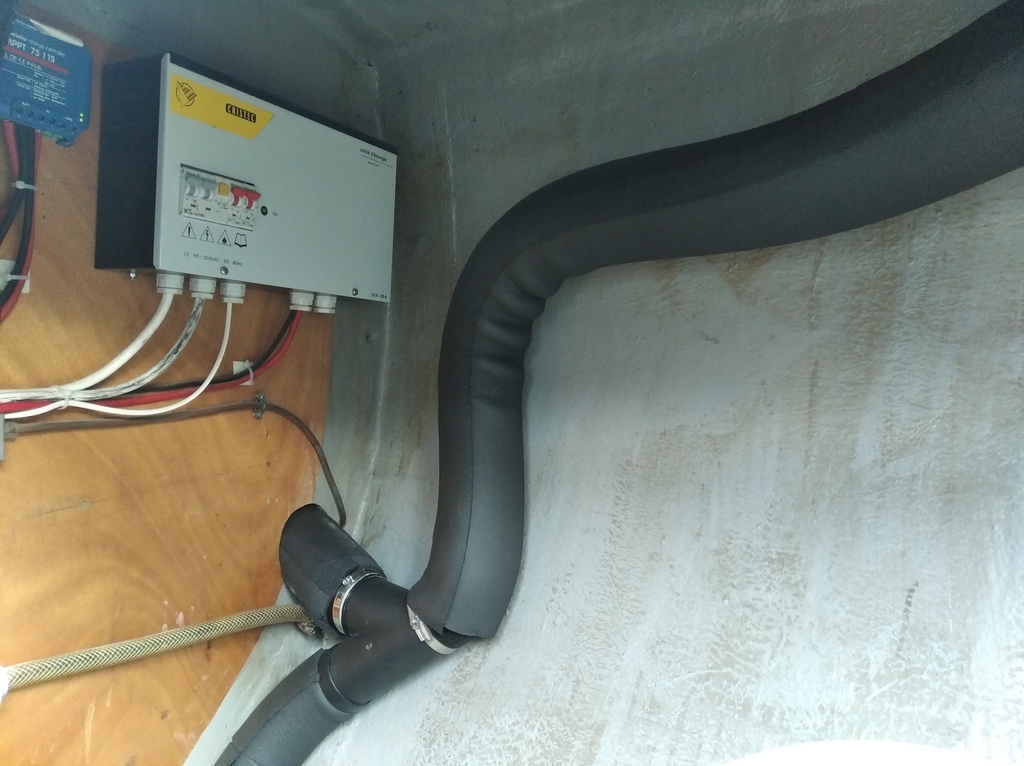

  • coude vers carré et placard ciré
  • arrivée couchette tribord carré
Callimorphos89:👌merci·le 10 déc. 17:03
Ajouter un commentairePublier
Callimorphos89Callimorphos89
28 oct. 2024

Bonjour Dom, je suis en train de voir également pour l'installation d'un chauffage type webasto. L'as tu déjà installé ? Si oui je suis preneur de conseil si tu veux bien
Merci !
Sylvain

Dom TDom T
28 oct. 2024

Pas de pb Et ca fonctionne très bien
Mais je suis actuellement en clinique en convalescence d'une prothèse de genou et ne pourrait te faire de photo que d'ici un mois et demi environ

En gros je l'ai mis dans le coffre tribord sous le hiloire le plus en arrière possible pour que l'échappement se fasse au plus court en haut du tableau arrière et bien sûr il faut le mettre dans le sens de la marche
(Il ne fonctionnerait pas à la gîte)
J'ai mis le réservoir sur
La cloison du coffre arrière tribord donc en travers de la marche.... peut être pas la meilleure place (peut être que dans l'avenir je me brancherai directement sur le réservoir)
Sinon je n'ai mis qu'une seule sortie qui arrive sous la porte qui est sous l'évier au ras du plancher
Le tableau de commande près du tableau de commande moteur dans la descente ...
Voilà j'espère que c'est clair ...photos à venir
Bon courage
Crdlmt
Dom

PS indispensable :
Acheter sur Amazone une sortie d'échappement plus costaude, de l'isolant en bande pour enrouler autour du tuyau (il peut devenir très chaud), boulons et collier inox, rallonge tuyau air chaud (sites camping car)

Callimorphos89:Top merci pour ton retour ! Rien de pressé il est au sec jusqu'à Mars ;) Bon rétablissement à toi !·le 30 oct. 14:33
MALWINE:Méfiez vous la sortie échappement est vraiment très chaude peut-être faut-il penser à l’isoler·le 30 oct. 14:38
Callimorphos89:Bonjour Dom bien remis de ton genoux ?!Peux tu me faire quelques photos de ton installation si ça t'est possible, tu serais chouette ! merci d'avance ;) ·le 10 déc. 17:02
Ajouter un commentairePublier
Dom TDom T
30 oct. 2024

Bonjour

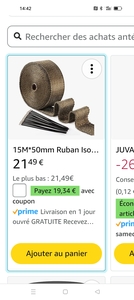

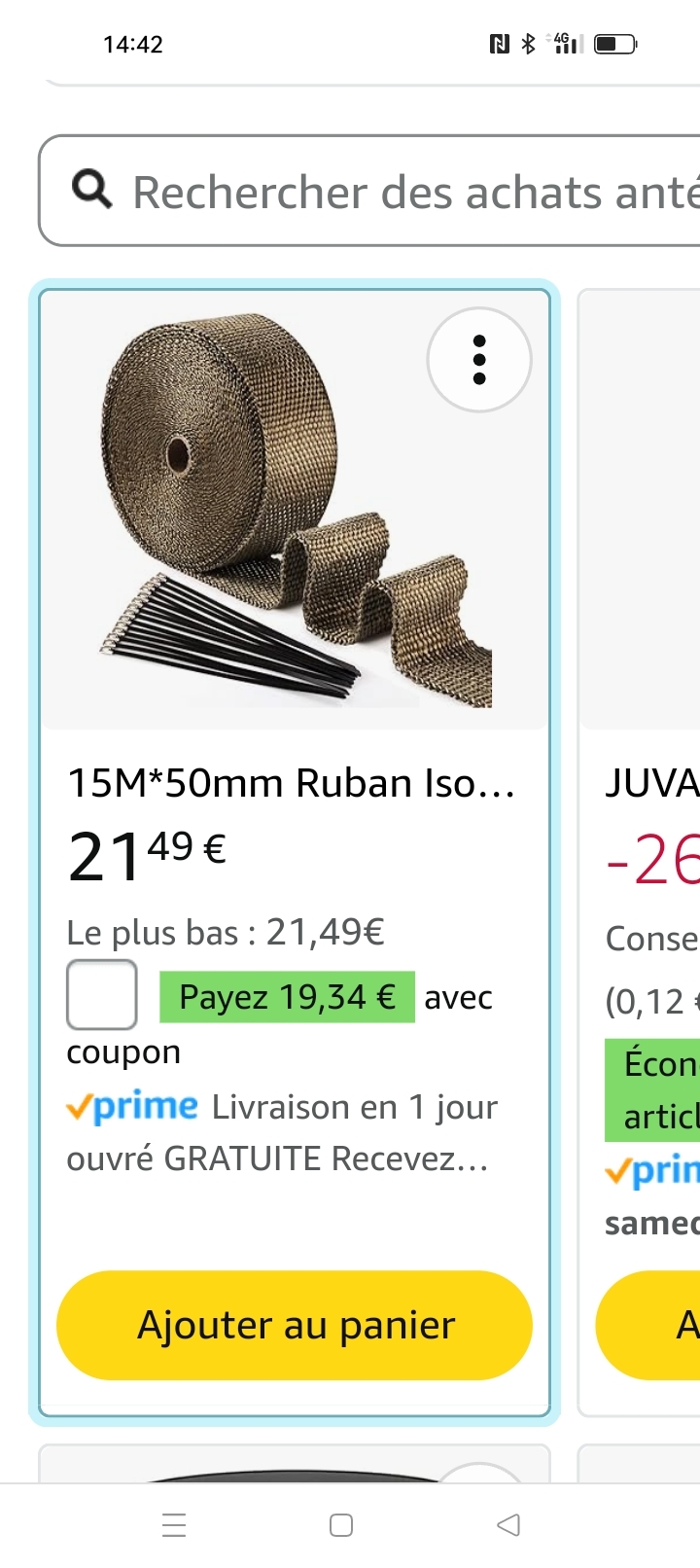

Il faut isoler avec ça....

Dom TDom T
30 oct. 2024

Deux ou trois couches ...mais ça reste chaud ...

Callimorphos89:Oui je comptais protéger l'ensemble thermiquement, les fumées de combustion doivent tourner autour de 200° en sortie. merci pour tes réponses ! ·le 30 oct. 15:57
Ajouter un commentairePublier
MALWINEMALWINE
30 oct. 2024

Je ne parle de l’échappement mais de l’extrémité de l’échappement fixée sur le derrière du bateau

Dom TDom T
19 déc. 2024

Bonsoir
Ouk le genou va mieux merci beaucoup mais rééducation tres longue...

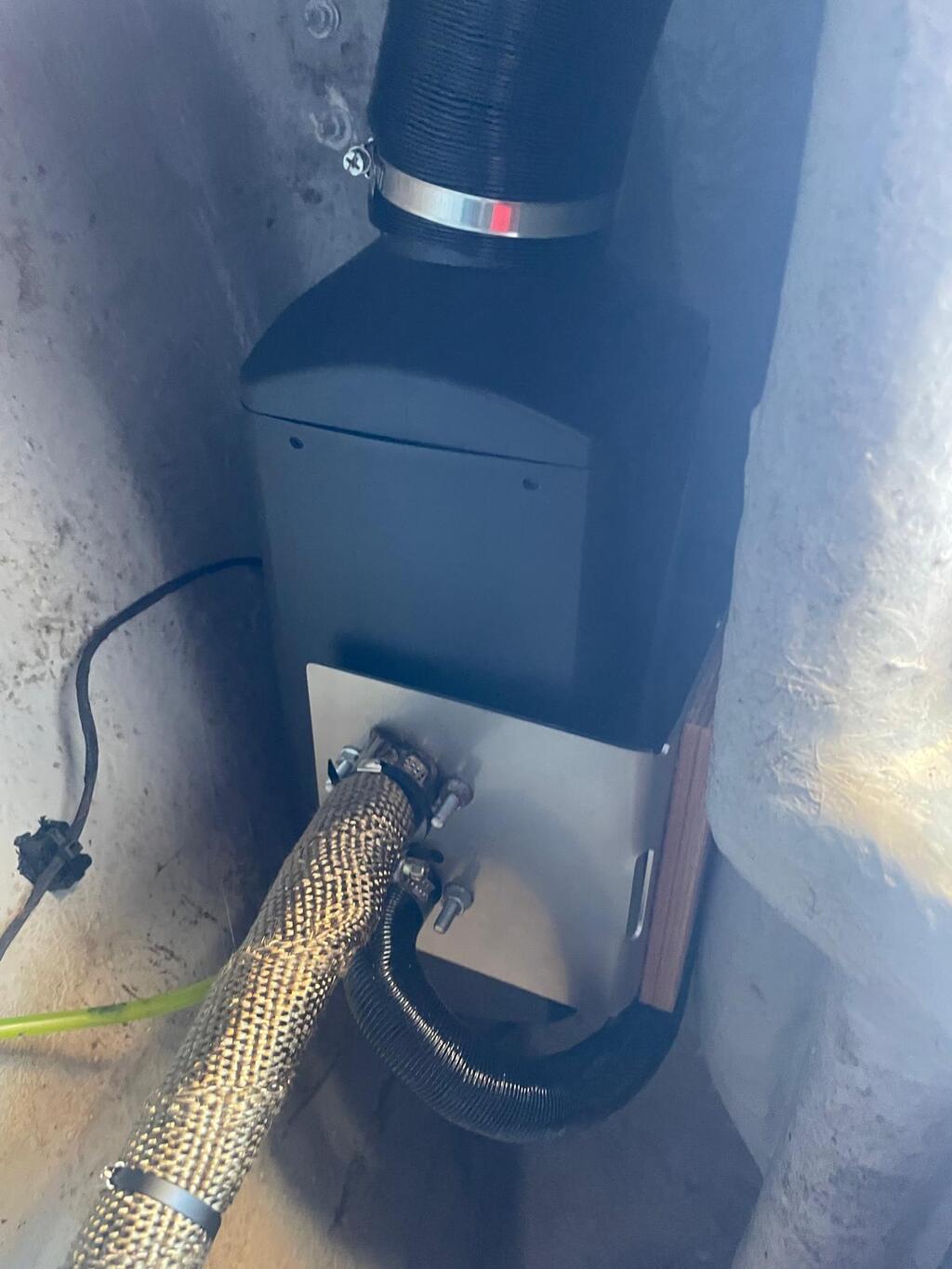

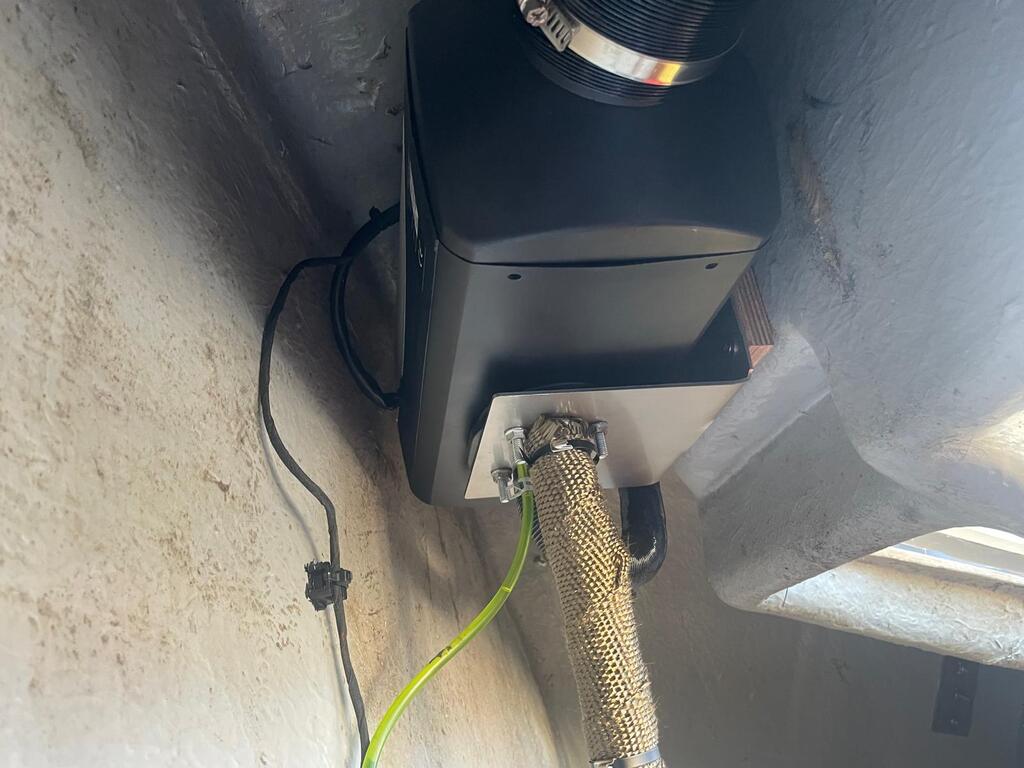

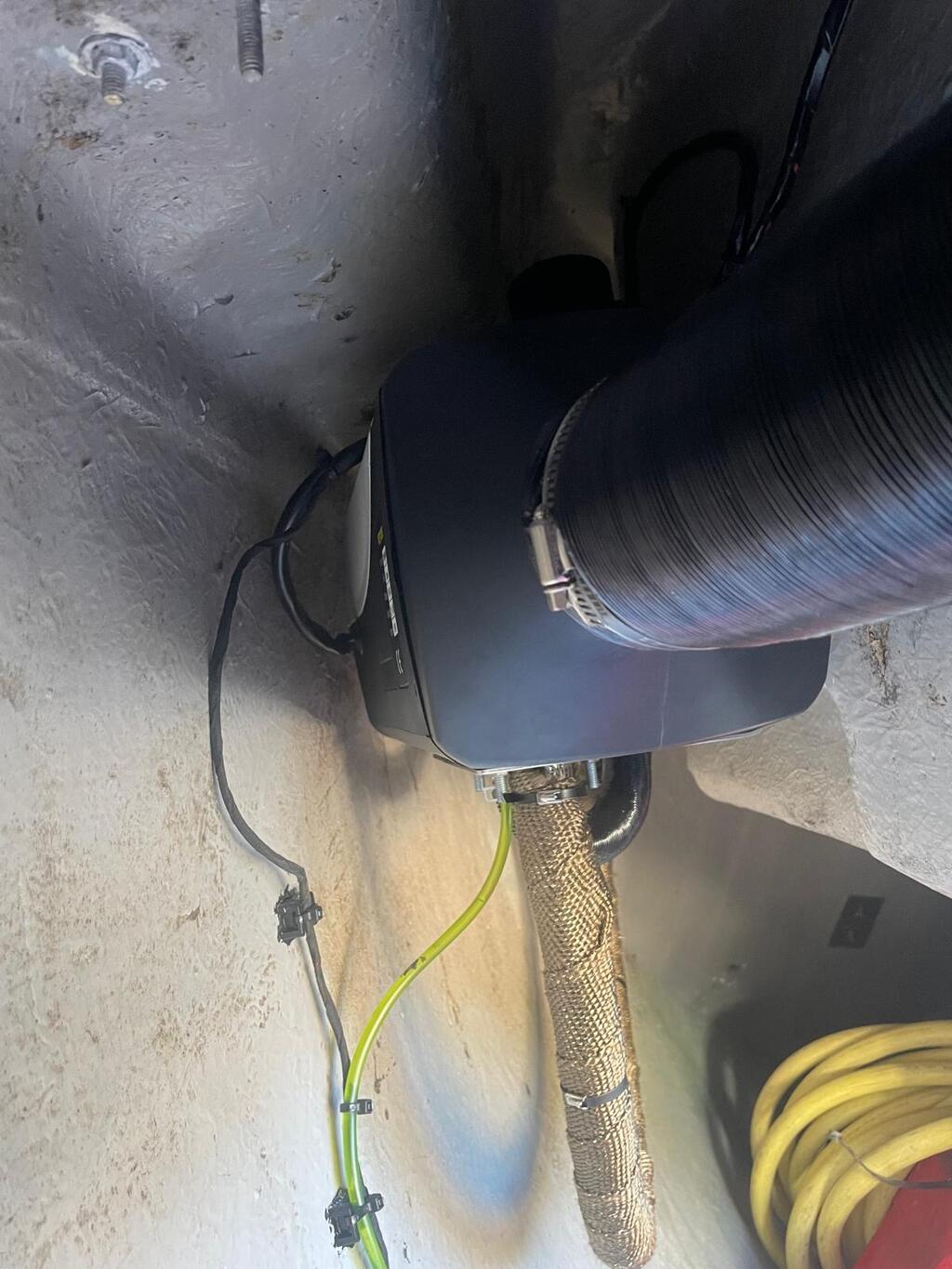

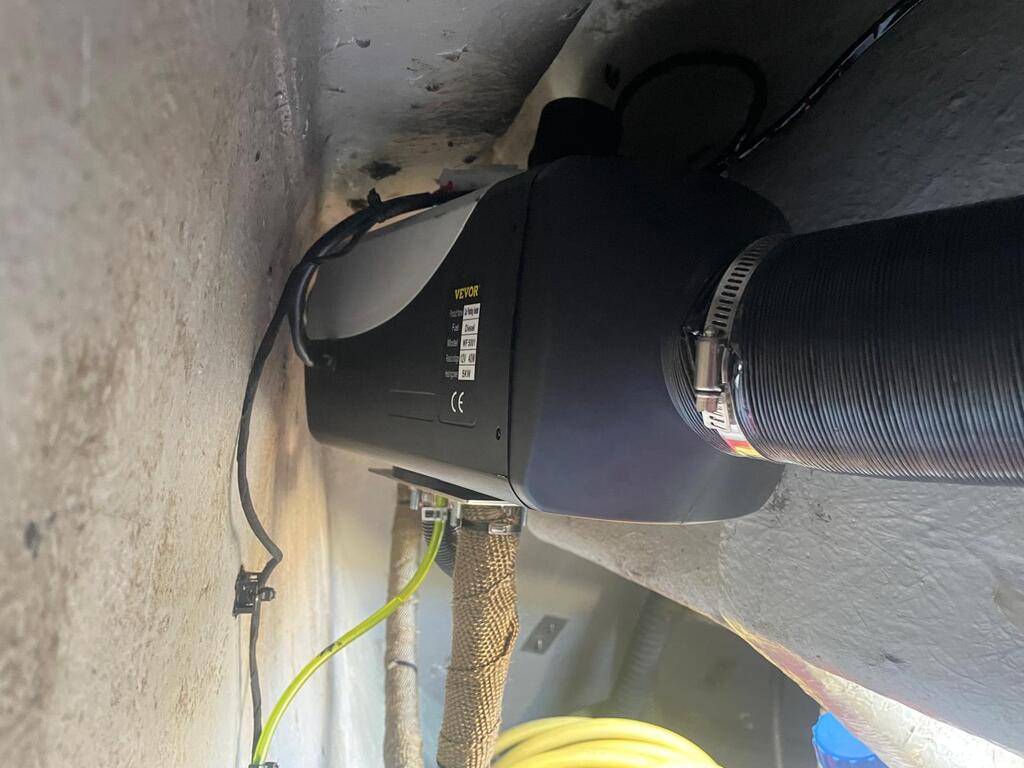

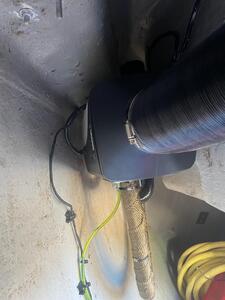

Quelques photos faites par un ami mais qui n’est plus sur place je compléterai début janvier
Cela donne une idée de l’implantation sous le hiloire tribord à l’arrière du coffre
Le réservoir étant fixe sur la cloison du coffre de poupe (transversalement à l’axe)
L’échappement sort en haut du tableau arrière à tribord et vers l’avant, le tuyau d’air, se faiyant un chemin jusqu’au placard sous evir sort en bas de la porte...

Callimorphos89:Bonsoir Dom, ça le genoux c'est long en général 😬! Merci pour les photos ;) ·le 19 déc. 18:17
brufan:Petites observations :- le tuyau d'amenée d'air de combustion doit idéalement être installé avec l'ouverture vers le bas.- l'échappement fait une courbe mais il n'y a pas de système de récupération/évacuation des condensats au point bas de l'échappement. A installer impérativement- le tuyau d'arrivée de fuel (vert) est celui du kit d'origine qui est notoirement merd..e et très peu durable. S'il vient à devenir cassant, tu vas arroser le contenu de ton coffre avec du très parfumé fuel.- l'isolation de la gaine de sortie permet de gagner énormément en efficacité (et/ou en conso)- j'ose espérer que tu n'as pas installer le silencieux pour camping car qui son conçus pour être installé sous le châssis à l'extérieur. Ce silencieux est troué vers le bas (pour évacuer les condensats), sans le petit siphon obligatoire sur les bateaux et donc fait sortir directement des gaz brulés dans le coffre ou tu prélève l'air à chauffer...Bon rétablissement pour ton genou·le 19 déc. 18:20
Ajouter un commentairePublier
Dom TDom T
19 déc. 2024

Merci pour tes remarques
A part le tuyau vert les photos supplémentaires que j’enverrai les rendront caduque
- Pas posé le silencieux merdique
- posé une autre sortie d’échappement bien meilleur (voir plus haut)
- Prise d’air frais ok
- échappement bien isolé
Par contre isoler le tuyau air chaud ça oui ...

Dom

brufan:Surtout l'évacuation des condensats depuis le point bas de l'échappement·le 20 déc. 18:56
Callimorphos89:@brufan bonjour, tu as des photos de ton installations stp, partie evac des condensats ? merci·le 08 jan. 22:52
Ajouter un commentairePublier
Dom TDom T
09 jan. 2025

Hello
Je n’ai pas mis de recuperateur
Peut être le ferais-je
Je retourne voir le bateau le 20
Je ferai d’autres photos
J’hésite aussi à mettre une prise directe de gasoil sur l’alimentatîon du moteur mais comme il n’y a pas de jauge c’est un peu risqué
D’ailleurs si quelqu’un à réussi à mettre un jauge gazoil sue le réservoir je suis preneur d’infos
Dom

captainjpppcaptainjppp
09 jan. 2025

si je peut me permettre un conseil
je changerai le tuyau gas oil
j ai eu quelques petit probleme
le montage de MATELOT est parfait

captjpp

matelot@121380:Les gladiateurs étaient équipés d'une jauge à fioul en sortie d'usine. On la voit sur la photo que j'ai mise plus haut.il il y a des jauges de ce type en vente sur Internet, l'installation ne paraît pas très compliqué, un trou dans le réservoir et un branchement électrique.Elbereth·le 09 jan. 10:05
matelot@121380:Réponse destinée à dom !!!·le 09 jan. 10:06
kivoila:@JPP tu as eu quoi exactement comme problème avec le tuyau de GO ?·le 09 jan. 13:09
matelot@121380:le problème sur le tuyau, c'est la matière ou les fixations aux extrémités ?·le 10 jan. 11:57
Ajouter un commentairePublier
Dom TDom T
09 jan. 2025

J’ai retrouve la photo avec la jauge réservoir mais je vois pas comment elle a été prise
Peux tu faire un Dessin en volume par rapport au coffre ou d’autre photo ...
J’ai l’impression que je n’ai pas le même
Merci
Dom

matelot@121380:salut domsur ma photo : a droite c'est l arrière du bateau, en haut c'est le coté tribord.reservoir classique en inox de 75 litres suspendu...·le 10 jan. 11:54
Ajouter un commentairePublier
captainjpppcaptainjppp
11 jan. 2025

deux problemes m embete pour l utilisation du tuyau d egas oil origine du carton du chauffage VEVOR sur un bateau

tout d abord ces qualites mecanique resistance mecanique et non protection contre un eventuell feux

puis is eventuellement vous avez un probleme assurance avec votre bateau ....l expert qui viendrait a bord
vas vous donnez un blame immediatement pour ce tuyau gas oil

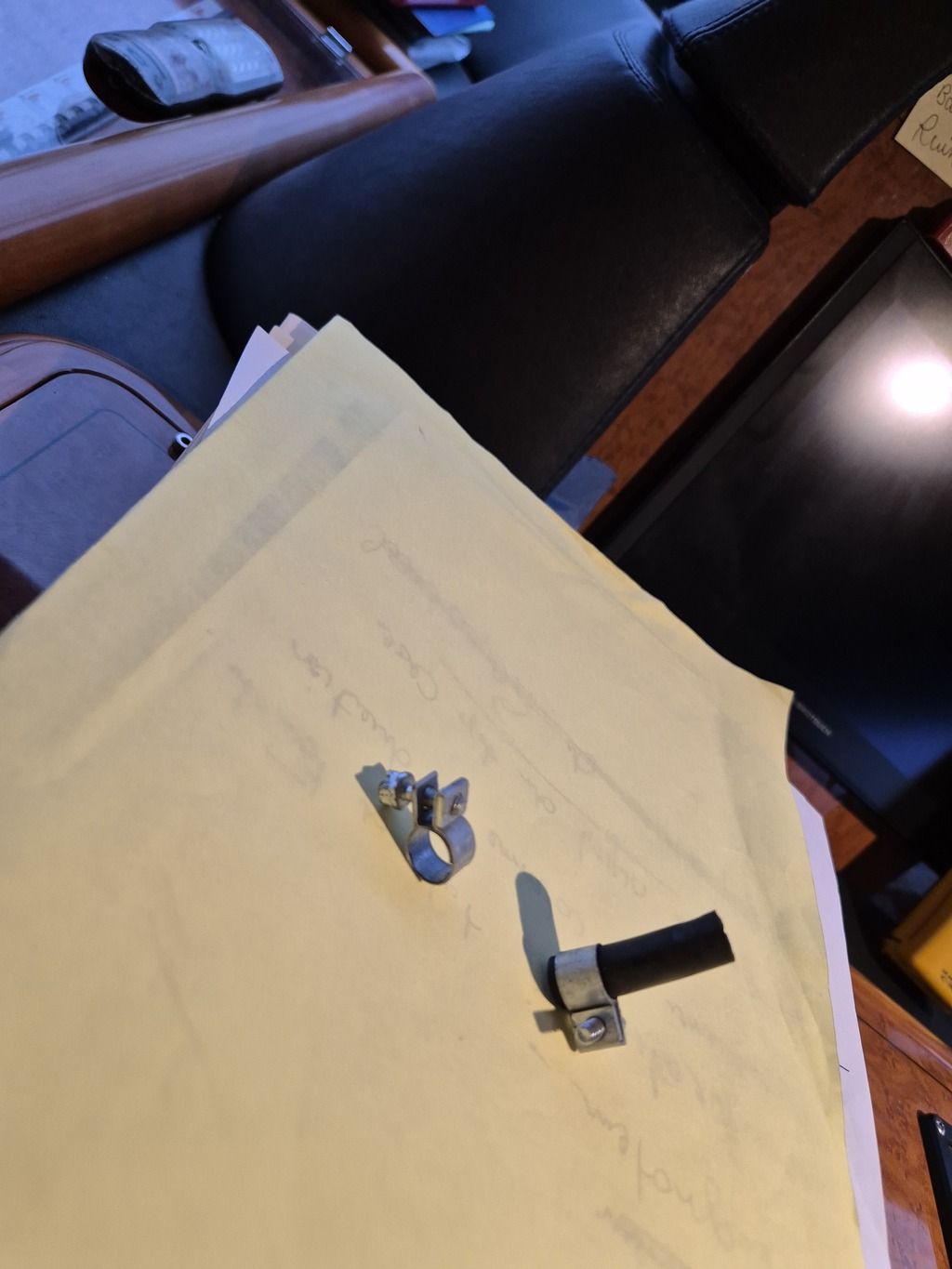

pour quelques euros je monte celui de la foto avec les serflex de la foto

il ce courbe parfaitement sans se croquer
il a une protection de retardement pour le feux

vraiment plus maritimes et seuleument pou quelques euros

captjpp

James James
14 jan. 202514 jan. 2025

Le mieux c'est de prendre du vrai tuyau gaz oil renforcé fibre .
Seul inconvénient on ne voit pas le fluide au travers.
Un vrai tuyau pour le gaz oil a un marquage affichant ses spécificités sur l'extérieur.
Pour le prix que ça coûte autant prendre une bonne qualité.
Je n'achète jamais de tuyaux gasoil sans marquage pour être sûr de la qualité.

Il existe aussi du tricoflex spécial gasoil transparent, ça s'appelle du tricofuel

www.standducaoutchouc.fr[...]611.htm

J'en ai posé à la sortie du réservoir gaz oil en charge ,en posant un T et vertical il fait jauge comme sur les Amels.

Tant qu'à faire j'ai aussi changé la ligne jusqu'au filtre ,quand je veux purger à la poire c'est facile on voit les bulles dans le circuit.

Il y a tous les diamètres disponibles sur ce site ,je n'avais pas commandé chez eux, mais les prix varient peu en général...

Sinon un comparatif parmi tant d'autres entre du bas de gamme et le reste (dommage qu'il n'y ait pas Autotherm) pour les chauffages...
On voit déjà les différences entre les protections de la carte mère pour l'électronique...plus tout ce qui est cheap ...

m.youtube.com[...]/watch

Il y en a plein d'autres...pas souvent dithyrambiques avec les Vevor...je vous laisse juge ...
