Changement sonde Airmar ST 800

Bonjour Gilles,

Je ne sais pas comment est fait le câble de ta sonde ni ce qui y transite (signaux numérique ou analogique) , mais oui, quand on coupe pour ressouder, il faut reproduire le blindage et même autant que possible les épaisseurs d'isolants internes (ça c'est plutôt pour les coaxiaux).

ça se fait en "récupérant" la tresse sur un des cotés à ressouder, puis une fois les fils ressoudés et protégés par de la gaine thermo, on "reconstruit" la tresse en prenant soin de bien faire continuité. Ensuite on remets le blindage externe (ou on un reproduit un avec du papier d'alu) avant de mettre l'isolant final (une gaine thermo par exemple)
J'ai procédé comme ça avec succès même pour des coaxiaux qui sont très sensibles à la coupure, bien plus que de "simples" câbles qui transmettent une information numérique.

Je ne sais pas si mes explications sont bien claires? mais il doit certainement y avoir des tutos sur youtube qui seront plus parlant.

Ceci étant dit, je ne sais pas si c'est l'origine de ton problème, mais il faut de toutes façons que la reconstitution du câble qui à été coupé soit bien faite, c'est un prérequis.

Cette sonde sort en direct un signal NMEA 0183 ou 2000.

Si elle fonctionne bien en direct sur l'afficheur, c'est bien ton cablage qui en cause.

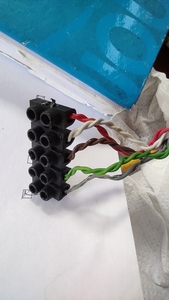

Bien vérifier ques fils sont bien connectés, vérifier la continuité du cable que tu n'as pas pu retirer

Si c'est du NMEA 0183, alors c'est pas de l'analogique, c'est du numérique.

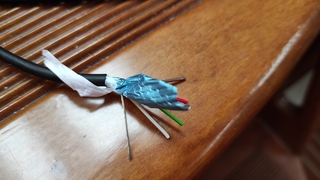

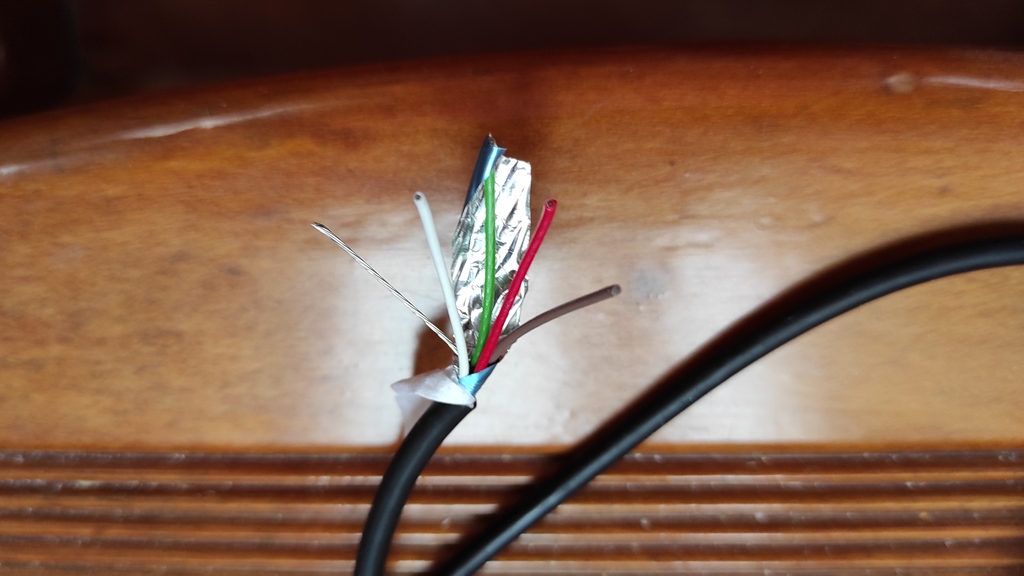

La photo de ton câble semble le confirmer. Le blindage est fragile, mais c'est faisable de le récupérer.

Il faut d'abord souder les 4 fils un par un en y mettant de la gaine thermo puis souder la petite tresse et enfin replacer le blindage métallique par dessus. Rien de bien compliqué, mais je ne pense pas que ça soit l'origine de ton problème car j'ai déjà vu des câblages à l'arrache sans blindage fonctionner au moins temporairement pour du NMEA 0183 ...

A mon avis ton problème vient d'ailleurs que de cette liaison, mais désolé, je n'ai pas plus d'idée...

il faut vérifier méthodiquement. Si tu peux, comme tu as déjà validé le fonctionnement de la sonde, tu la remet en place et tu la câble en "volant" en rallongeant avec un autre câble pour voir si ton câble qui n'est pas accessible n'est pas abimé ailleurs. Si ça marche avec un câble volant alors ça vient de ton câble d'origine. sinon ... ben faudra chercher ailleurs mais je vois pas ou du fait que la sonde fonctionne quand tu la branche en direct.

Si tu as besoin, je dois avoir un câble seatalk (idem NMEA0183) assez long qui pourrais te servir pour faire un test. Il te faut quelle longueur à peu près? que je puisse vérifier si mon câble est assez long.
