ch. branchement ?? compas fluxgate Raymarine NMEA

bonjour

pour compas fluxgate Raymarine M81190

je ne sais pas affecter les couleurs des fils

Et ne trouve aucune doc.

Rouge
Bleu
Jaune
Vert

????

Alim +
Alim -
NMEA Data+
NMEA Data-

merci d'avance

jeromef3

24 sept. 2010

Tous
Non lu

regarder le liens suivants Ca ne donne pas les... ---24 sept. 2010

suite à ouverture du compas flugate fluxgate M8... jeromef316 juin 2020

Sur le site remarquable www.voilelec.com il y a... outremer25 juil. 2011

L'intérieur de la bête: LaJoliette16 juin 2020

---

24 sept. 2010

regarder le liens suivants
Ca ne donne pas les couleurs
www.raymarine.com[...]1_1.pdf
Mais je suis étonné que le compas sorte du NMEA je pencherais plutôt pour une sortie analogique.
Les fils correspondent peut être a la couleur des bornes du Pilote ?
@+
Alain

Répondre

jeromef3

25 juil. 201116 juin 2020

suite à ouverture du compas flugate fluxgate M81190 et du pilote ST1000+
il apparait que :

il n'y a aucune electronique dans ce compas fluxgate : ce ne sont que des bobinages.
il est donc absolument incapable de communiquer en SeaTalk ou en NMEA.
le compas fluxgate intégré au ST1000+ OU ST2000+ ou AH800 et autres
est le même que celui qu'on trouve dans le boitier du capteur compas flugate M81190.

la connectique est la même:
5 fils de couleur raccordés à connecteurs à 6 broches

1 : non utilisé
2 : Rouge
3 : Jaune
4 : Vert
5 : Bleu
6 : Tresse nue

le compas externe Raymarine peut donc être electriquement substitué au compas interne de ces pilotes automatiques.

il suffit de débrancher la tresse du compas interne, et de souder les 5 fils de l'externe sur la carte electronique du pilote, en lieu ou au dos du connecteur.

Le cable d'alimentation du pilote étant déja occupée par +, -, Nmea+, NMEA- et SeaTalk, il faudra faire sortir un 2eme cable electrique du pilote, en utilisant directement le cable du compas, qu'il faudra sectionner pour intercaler une prise-socle pour permettre la déconnexion et le rangement du pilote.

Répondre

outremer

25 juil. 2011

Sur le site remarquable il y a toujours le chapitre
sur le PA en particulier fluxgate avec schéma théorique explicatif et photos.
Il y a aussi un long chapitre sur les différents bus.
Raymarine utilise un bus propriétaire SeaTalk différent du NMEA.
Il propose un boitier convertisseur Sea Talk, NMEA, RS232
quand le matériel ne l'a pas intégré.
Dans le capteur fluxgate raymarine il n'y a toujours eu que des bobines.

Répondre

LaJoliette

25 juil. 201116 juin 2020

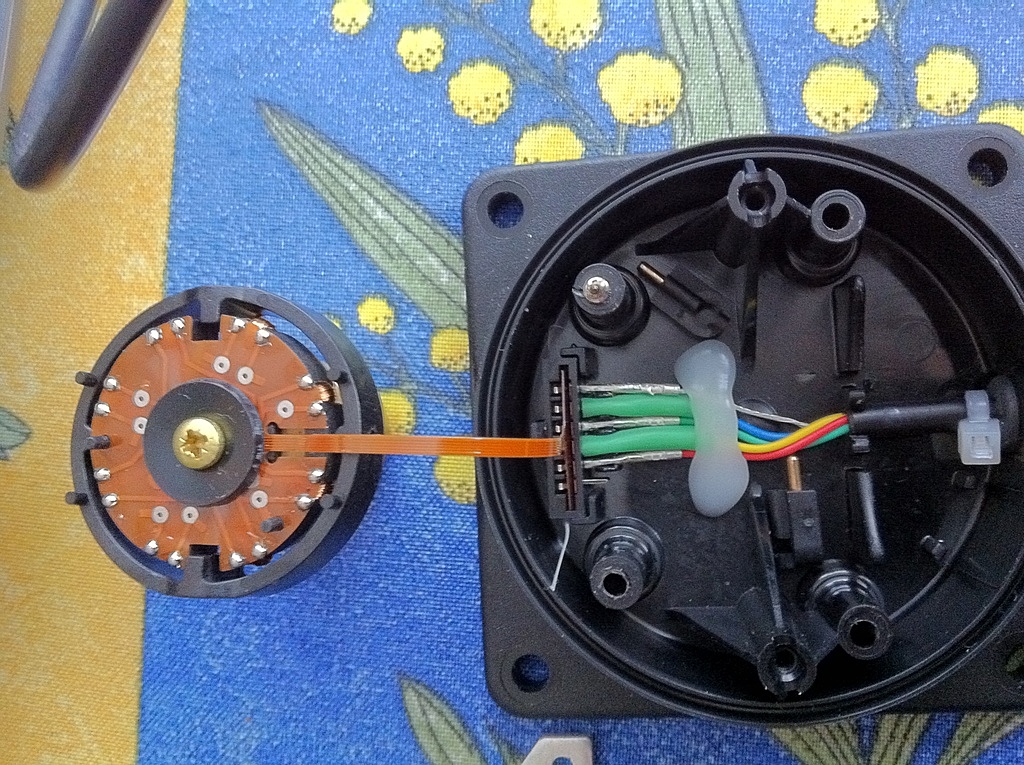

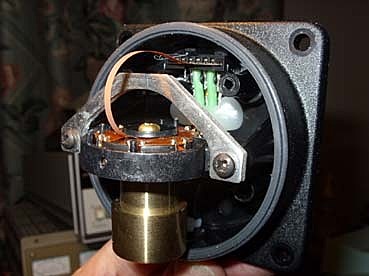

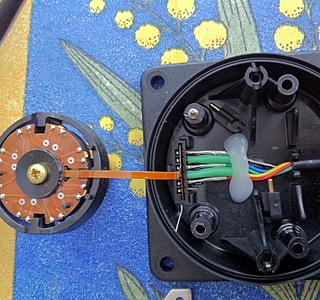

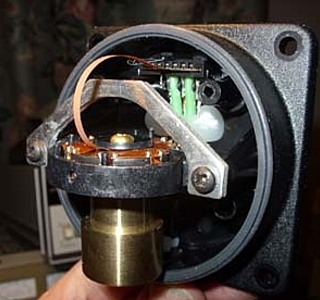

L'intérieur de la bête:
