C'est quoi ce " load " sur ce schéma électrique ?

L'appareil alimenté ( lampe, moteur,...)
La charge quoi

Ca depend ce que tu veux mesurer.
Si c'est ta consomation, tu mets le shunt en série sur le moins

Non, c'est un shunt de mesure.
Le courant passe dans le shunt et une différence de potentiel est créée.
On mesure la tension aux bornes du shunt, et en multipliant par le facteur du shunt, on a l'intensité (ex : 100mV = 100A)

Alors entre le panneau et le regulateur

Cela devient ardu pour moi....
Ok pour intercaler le shunt qui prend la place du " load ".
Mais si je prends le régulateur, lui il débite uniquement du 12/13 volts pour les batteries ?
" Je coupe " le négatif du panneau ?????

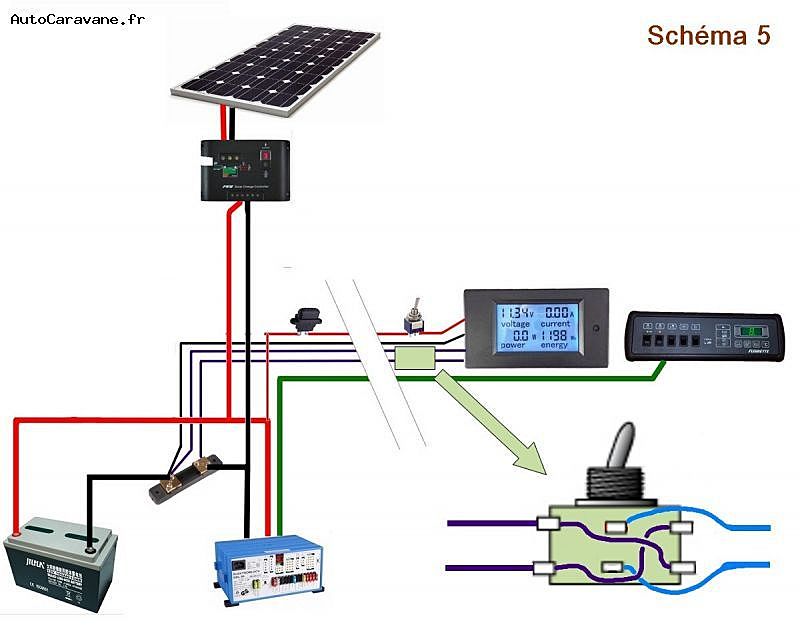

Possible d'avoir un schéma qui s'inspire du mien (j'ai un victron comme régulateur et trois batteries de service) ?
Merci

dans ce cas,c’est un ampèremettre qu’il faut mettre,on en trouve facilement sur le net.

Le shunt ne remplace pas load.
Le shunt est a installer en série : tu coupes le fil negatif et tu y intercales le shunt.
Comme si tu ouvrais le circuit pour y mesurer une intensité avec un amperemetre classique.

pour un panneau solaire tu n'as pas besoin du shunt séparé
tu achètes un petit ampèremètre avec shunt intégré que tu mets en série soit sur le = ou le - en sortie de régulateur .
alain
