Cartographie littoral/estran avec données LIDAR HD IGN

Bonjour, une question qui s’adresse principalement à Gildas_SHOM (peut être que lithops aura aussi des idées sur le sujet?) mais qui intéressera peut-être la communauté.

Donc bonjour Gildas !

L’IGN est en train de scanner tout le territoire en LIDAR haute résolution, y compris le littoral. De mémoire, le LIDAR porte à 10-15m sous l’eau et pourrait donc fournir des données pour les cartes SHOM en particulièrement pour l’estran qui – je crois- n’est plus couvert.
Peut-on espérer que ces données soient prochainement exploitées par le SHOM ?
geoservices.ign.fr[...]lidarhd
https://geoservices.ign.fr/lidarhd

PS : je ne retrouve de manière de visualiser les données facilement.
Tout est open source je crois qu’il faut télécharger une dalle et la visualiser avec l’outil proposer par l’IGN, je n’ai plis les données sous la main mais la résolution est bluffante !

#carto#Cartographie#lidar

yannbis

Tous
Non lu

Un exemple de visualisation de l'estran devant ... Pytheas542j

Totalement inutile pour l'entrée de Port-la-Nou... Pytheas542j

merci pytheas, les captures d'écran ne doivent ... yannbis2j

Les donnée lidar sont disponibles sur navionics... Voyageur290002j

Je pense qu'il y a confusion entre les données ... Pytheas542j

Tu peux aller voir les donnees litto sur data s... Voyageur290002j

La meme "photo" de la pointe du raz via data s... Voyageur290002j

Ceci me rappelle un vieux fil sur l'estran ;-) ... Lithops2j

Pytheas54

2j2j

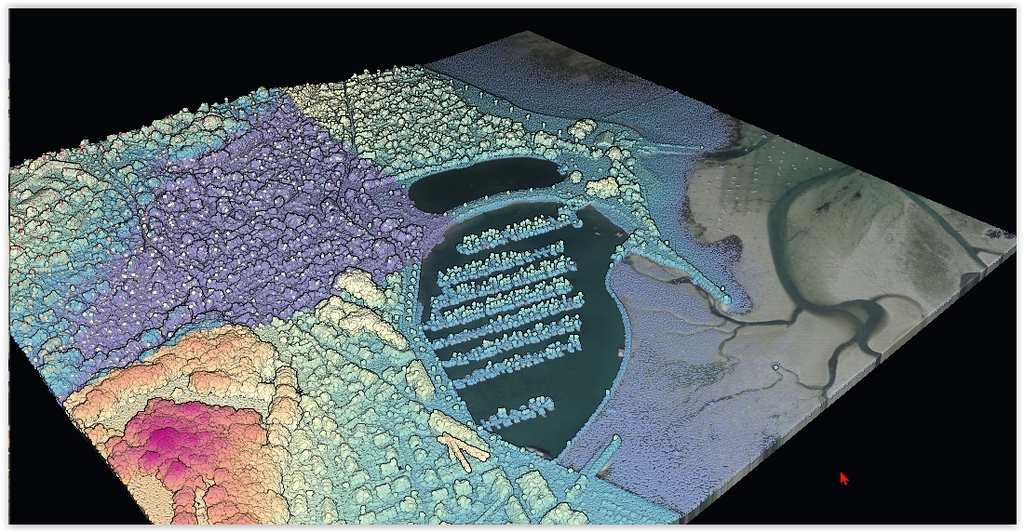

Un exemple de visualisation de l'estran devant le port de Perros-Guirec

geoservices.ign.fr[...]lidarhd
pour toute la partie Manche W / Atlantique il n'y a qu'une partie des côtes d'Armor et la zone autour de la Rochelle...

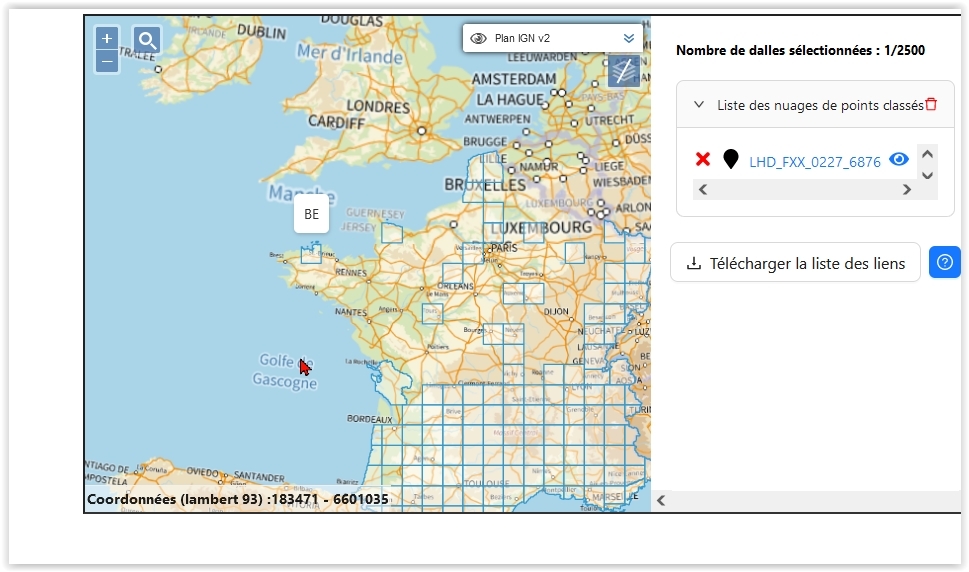

Zoomer sur la carte
cliquer sur une dalle
puis sur 'liste des nuages de points classés"
et sur "l'oeil" à la droite d'une référence
pour visualiser dans la fenêtre qui s'ouvre
Choisir "altitude" (et "photo aérienne" pour mieux se repérer)
Résultat décevant: il n'y a pas de points lidar sur l'estran

C'est un peu mieux devant les Minimes à la Rochelle, mais pas très utile pour nous...

Ajouter un commentaire

Pytheas54

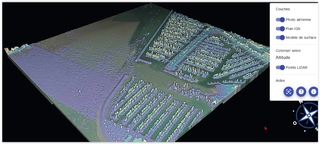

Totalement inutile pour l'entrée de Port-la-Nouvelle:
Vue aérienne seule et vue lidar

Ajouter un commentaire

yannbis

merci pytheas, les captures d'écran ne doivent pas être sur le bon jeu de données/pas la bonne visualisation;
j'ai vu bien mieux, y compris sur l'estran, j'essaierai de retrouver ça (mais pas tout de suite..)

Je suis pris d'un doute, c'était peut-être Litto 3D du SHOM?
diffusion.shom.fr[...]3d.html
https://diffusion.shom.fr/donnees/altimetrie-littorale/litto-3d.html
diffusion.shom.fr[...]21.html

enter image description here

Ajouter un commentaire

Voyageur29000

2j2j

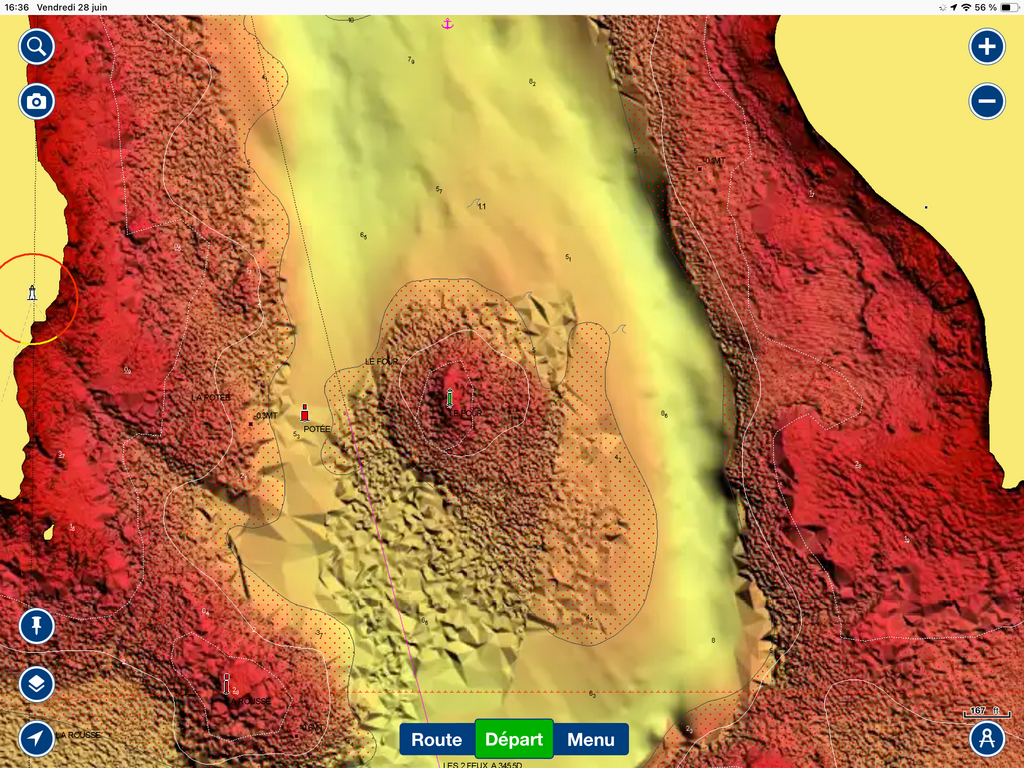

Les donnée lidar sont disponibles sur navionics en standard .....l'entree de benodet et la;pointe du raz avec son passage 'au plus court"
Et sur data-shom sur l'onglet litto ( donnees lidar)

Ajouter un commentaire

Pytheas54

Je pense qu'il y a confusion entre les données Lidar et les données sonar.
exemple de données sonar: la pointe du Raz sur la carto Cmap...

Voyageur29000:Tu peux aller voir les donnees litto sur data shom , issues des techno lidar ...Les données lidar sont dans la continuite des données terrestres , pour le sonar on voit bien que l'estran est oublié...(et pour cause ...)·le 28 juin 18:08

Ajouter un commentaire

Voyageur29000

2j2j

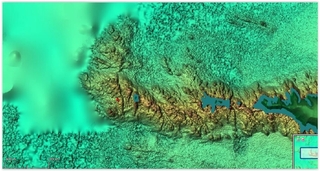

La meme "photo" de la pointe du raz via data shom (litto) et navionics
Ce qui est succulent c'est c'aller voir les fameuses roches "decouvertes" au sud d'hoedic (suite a "contact")et qui apparaissent sur les documents du shom depuis des années et pour lesquelles le shom n'a pas fait l'effort de la mise à jour ...les cartes ne seraient bonnes ( ou mises a jour ) que s'il y a campagnes de mesure "in situ" ?

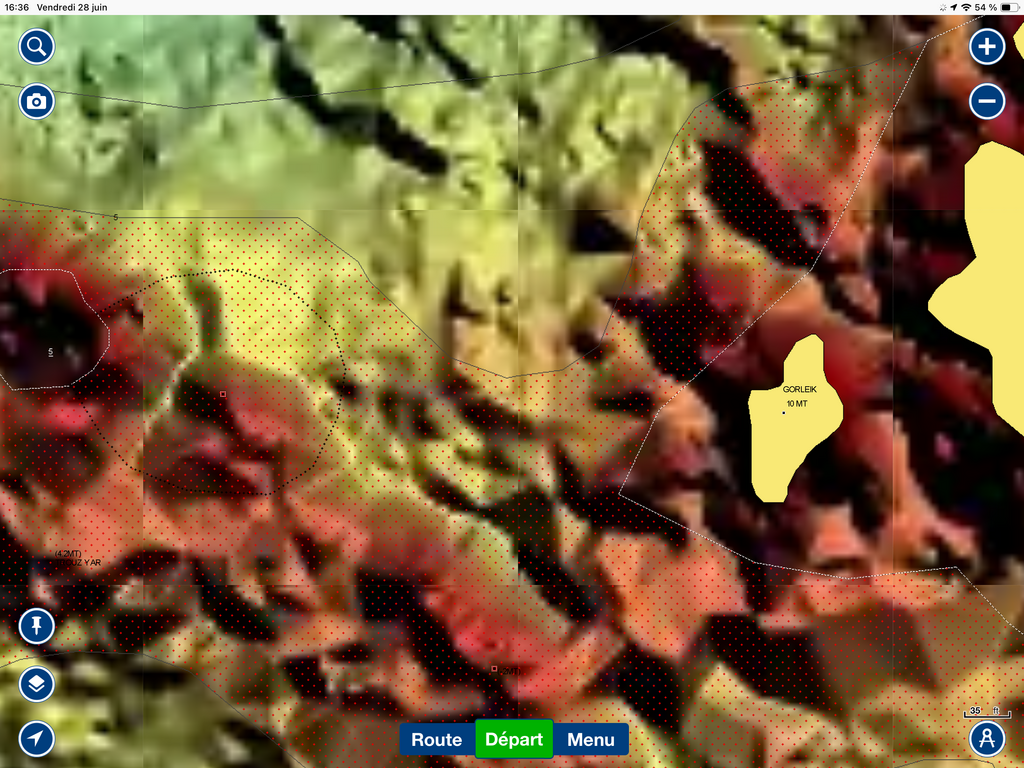

Idem pour ce secteur , les ecarts entre carte shom et données lidar du meme organisme

Ajouter un commentaire

Lithops

Ceci me rappelle un vieux fil sur l'estran ;-) Il me semble que le projet de l'IGN est uniquement la terre.
Le projet Litto3D implique à la fois le Shom et l'Ign. Il concerne la frange littorale. Il est clairement dit que le produit ne peut servir à la navigation.
Ce que l'on voit sur les images précédentes ce sont des images GeoTiff, donc plusieurs logiciels de carto pourrait les visualiser. On croit voir du relief, mais c'est plat !
Plus intéressant se sont les modèles numériques de terrain, aussi en open source, modèles à 5m ou à 1m. Importés dans de la 3D, on peut retrouver le caillou où on avait pêché un homard l'année précédente ;-)
