Cablage nke giropilote3

Bonjour
Sur la notice nke ils préconisent d'installer un convertisseur j'ai donc acheter un convertisseur ddi12-12 036A
Mais je me demande où il me faudrais l'installer.
Êntre la batterie et le calculateur?
Entre le mppt et la batterie?
Ou autre?
Merci par avance

L'équipage
#Électricite
MoiiiMoiii
6j
FredericLFredericL
6j

Entre la batterie et le calculateur.

Synapse NavigationSynapse Navigation
6j

Le régulateur doit être sur l’alimentation du bus NKE, donc sur les fils venant de la batterie et allant à la boîte de raccordement principale. Il évite les chutes de tension sur les instruments quand le pilote s’enclenche.

MoiiiMoiii
6j

Bonjour
Merci
J'ai fait un schéma de l'installation que je compte faire.
Du coup j'ai encore un doute de l'emplacement du convertisseur ddi 12-12 (voir le schéma ou j'ai mis mes points d'interrogations)
Si vous avez des remarques sur l'ensemble de mon schemas n'hésite pas car je suis sur qu'il y a des erreurs ou des choses à rajouter (protection. Fusible....)
Merci par avance et bonne journée

Synapse Navigation:Non ce n’est pas vraiment ça.Il faut l’alim du gyro séparée du reste et protégée avec fusible, et l’alim du bus nke sur un autre inter.Le pilote doit être allumé avant le bus.L’alim du bus doit être protégée par le régulateur de tension.Désolé je suis au bout du monde avec une connexion très aléatoire. Peut on en reparler dans une grosse semaine, je serai rentré (normalement 🤞)·le 31 jan. 08:42
virtudes:Bonjour, entre inter et gyropilote 3 NKE. vérifie avant si ton alim 12/12 est bien stabilisée (mesure de tension à la sortie de l'alim moteur coupé et plein de truc allumés, 12V, puis mesure de tension avec moteur démarré et le reste éteint 12V. c'est pour vérifier que peut importe la tension qui sort de tes batteries, la centrale soit alimentée par un beau 12V. Après on peux vérifier la tension à l'oscillo si on veut aller plus loin mais déjà au metrix c'est pas mal)·le 31 jan. 08:43
Synapse Navigation:On peut aussi essayer d’échanger par mail, voir les coordonnées sur mon site (cherchez avec ce pseudo dans Google ou autre). ·le 31 jan. 08:44
Ajouter un commentairePublier
MoiiiMoiii
6j

Bonjour
Du coup j'ai changé quelques élément sur mon schéma.
Faut t'il mettre un interrupteur qui va des batteries au gyropilote? Et sur ce même câble un fusible?
Et encore un interrupteur sur le cable bus qui va du gyro 3 au convertisseur ddi 12-12 ?
Et si j'ai bien compris il me faut allumer mon interrupteur en amont du gyropilote avant celui du cable bus? Et si je me trompe que ce passe t'il ?
Merci de votre patience😅

Synapse Navigation:Inter et fusible en amont du gyro => ouiEn aval => nonEt l’alim du bus va à la batterie via inter et fusible.J’essaye de vous retrouver un exempleL’ordre d’allumage est important sinon le bus ne voit pas le pilote.·le 31 jan. 11:22
Ajouter un commentairePublier
Synapse NavigationSynapse Navigation
6j

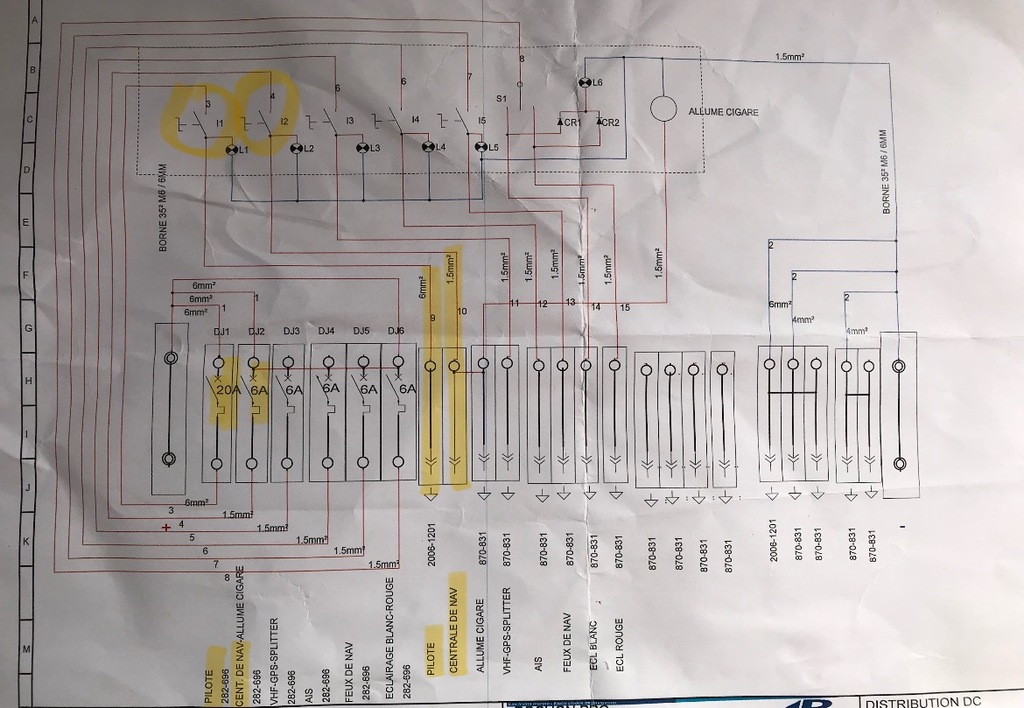

J’ai trouvé ceci dans mes archives. Tableau Elec où on voit en jaune les alim du pilote (gyro) et du bus, avec leurs protections et leurs inters

Synapse NavigationSynapse Navigation
6j

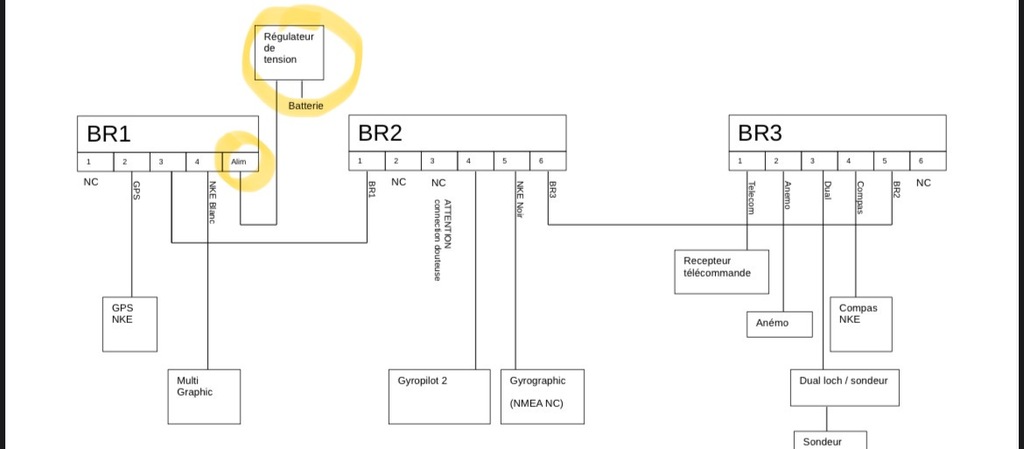

Archive suite et fin après la distribution de l’alim et montrant un exemple de bus NKE. Ce qui est important pour vous est en jaune.
BR = boîte de raccordement

Jef-370Jef-370
6j

Impeccable! J'ai reçu tous les éléments de mon Gyro3 et on doit commencer le montage la semaine prochaine. :-)

MoiiiMoiii
5j

Merci
Désolé mais je ne suis pas habitué au schemas électrique du coup pas évidemment de comprendre votre premier schemas mais ça va venir...😊

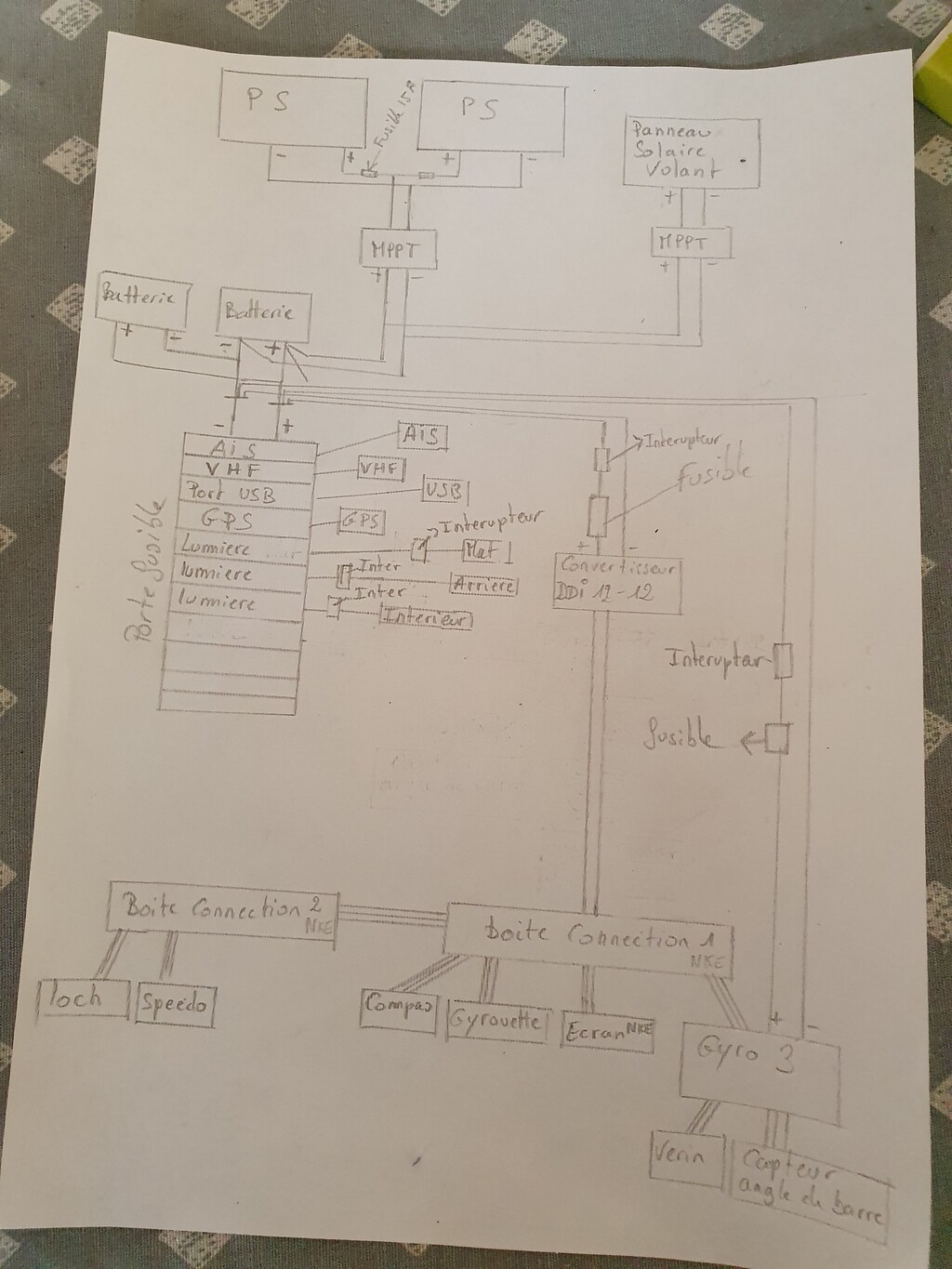

Donc j'ai refait mon schéma avec vos informations en espérant avoir bon...

Synapse Navigation:Presque … le gyro doit avoir une ligne d alimentation en direct avec sa protection et son inter. Et c est lui qui sera allumé en premier·le 31 jan. 15:16
Ajouter un commentairePublier
MoiiiMoiii
5j

Je pense que je suis pas mal.

Synapse NavigationSynapse Navigation
5j

Oui du coup c’est mieux. Soignez le câblage, étamez les fils.
Si vous avez besoin de support, plans, mise à jour du logiciel interne des instruments NKE, paramétrage, etc… contactez moi par mail : synapse.navigation@gmail.com
