Câblage compte-tours Yanmar

Bonjour

Quelqu'un saurait il quel fil sert à quoi à l'arrière du compte tour

Merci

Camille

L'équipage
#yanmar
Camilleb0461Camilleb0461
11 oct. 2024
Lady_CLady_C
11 oct. 2024

sans la référence du compte-tours, ça peut être compliqué.

tu as du positif pour l'éclairage, du noir pour le négatif, l'arrivée de valeurs compte-tours, et peut-être l'horamètre.

Camilleb0461Camilleb0461
11 oct. 2024

La face avant et les autres

Merci

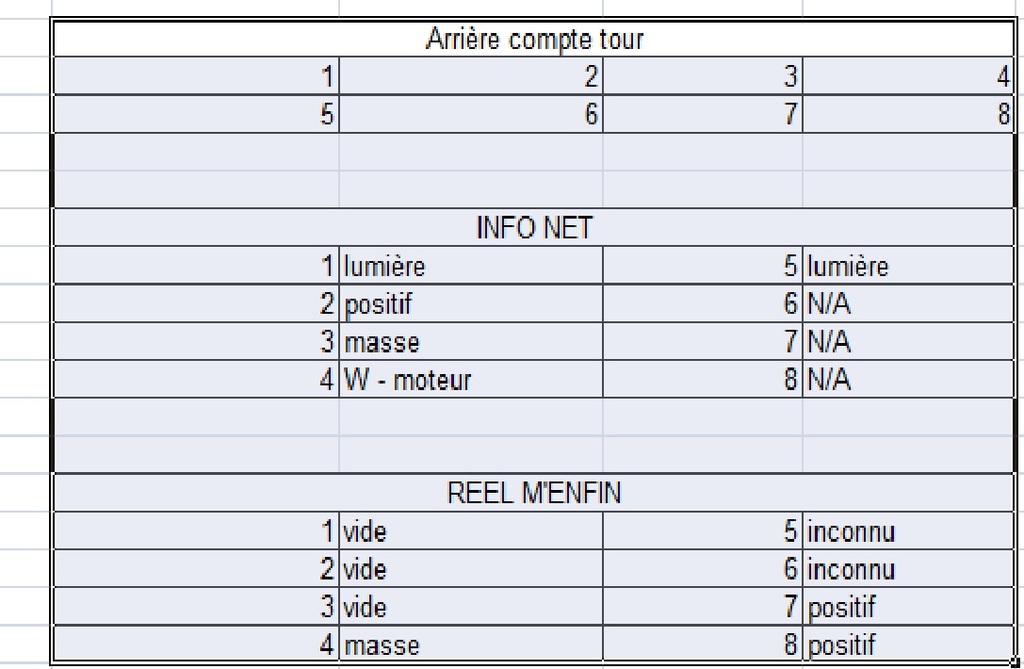

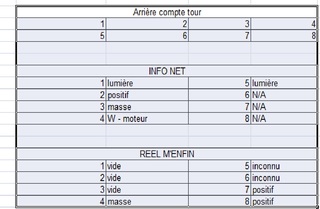

Lady_C:trouvé ça sur un forum anglo-saxon, ça semble correspondreAccording to the wiring diagram, these VDO's have an 8 contact socket (2 rows of 4 contacts) with 5 contacts in use.Contact #1 & #5 for illumination, #2 +12V, #3 ground & #4 for W (diesel alternator or signal from ignition coil for petrol engines)·le 11 oct. 17:20
Camilleb0461:Merci Je vais supposer que le 1 est en haut à gauche ·le 11 oct. 19:39
Lady_C:oui, sinon, c'est très problématique :-)·le 11 oct. 19:53
Camilleb0461:Merci J'ai un nouveau mais pas avec la même pièce à l'arrière Juste des fils qui sortent Vais essayer demain Merciii·le 11 oct. 20:02
Ajouter un commentairePublier
MamitaMamita
12 oct. 2024

Salut,

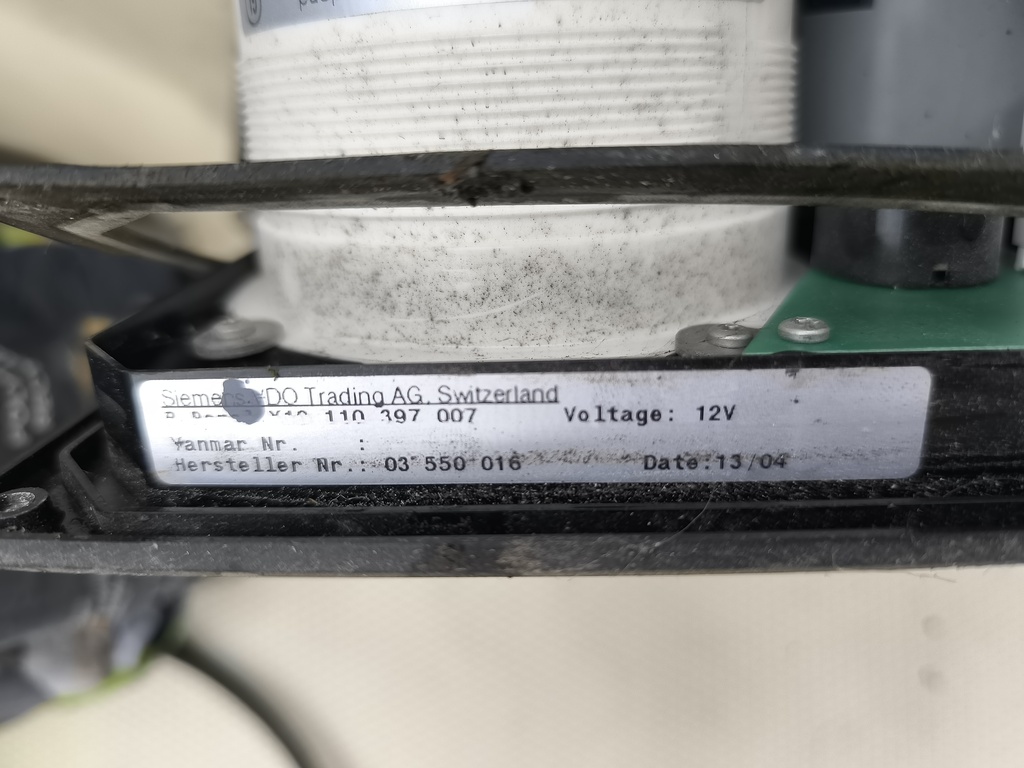

Je suis surpris de voir un Compte-tours Yanmar de la sté Siemens-VD0 /Suisse avec un 0-5000 T/mn...
Est- ce un CT pour moteur Diesel avec borne W ?
Mamita

Lady_C:bah, comme beaucoup, j'ai un compteur 8000 tours sur ma voiture diesel, et un moteur qui doit exploser passé 5000, s'il y arrive.
même compteur pour tout le monde, on rationalise la logistique et on diminue le prix unitaire. ·le 12 oct. 09:36
Camilleb0461:MakitaEn tout les cas il est de 2094 comme M'enfin ·le 12 oct. 10:14

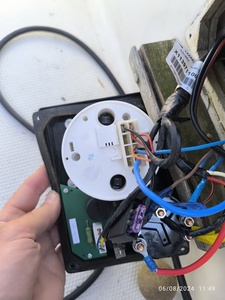

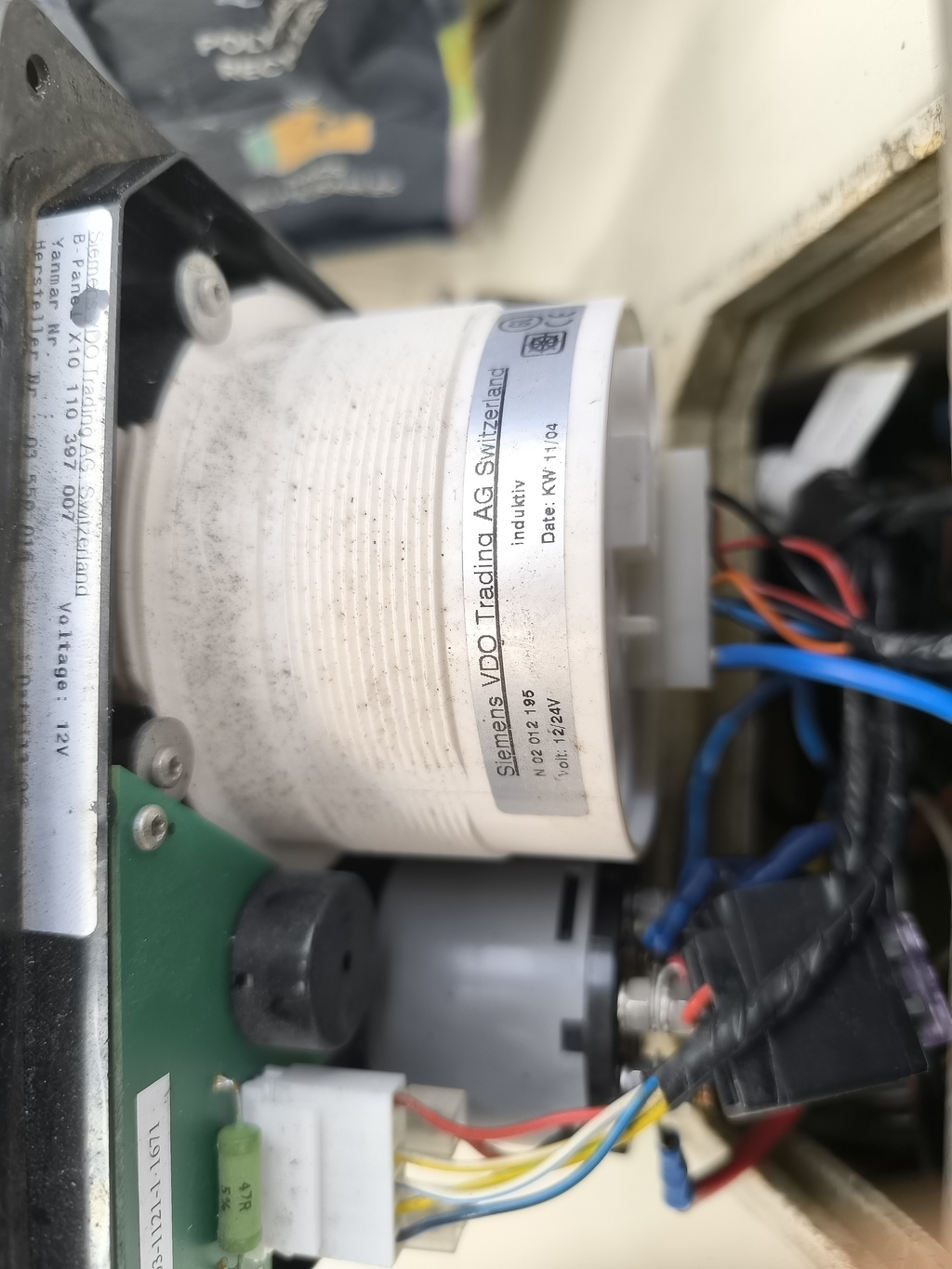

zouip:perso ce qui me surprend c' est le nombre de fils; normalement chez yanmar 5 suffisent : + ; - ; ampoule +; ampoule - ; w de l' alternateur ( c' est le orange) ; les 2 fils bleus, qui ont pas l' air d' origine , sont bizarres·le 12 oct. 10:44
Lady_C:le gros bleu est l'arrivée du W de l'alternateur ou du compteur d'impulsions sur l'arbre moteur.
le petit bleu et l'orange sont câblés sur un petit noir (négatif) et sont donc aussi des masses. on peut regretter la couleur.·le 12 oct. 11:06

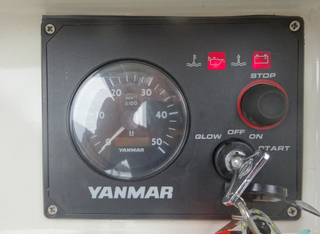

matelot@19001:Le compte-tours de mon tableau Yanmar est aussi un 0-5000, alors que le régime maxi du 3JH4E est de 3000 t/min ...·le 12 oct. 16:44
