Butee derive Kelt 707

Merci de ta réponse !!!!! :-)

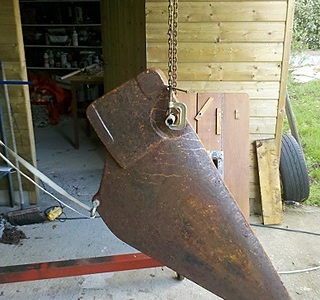

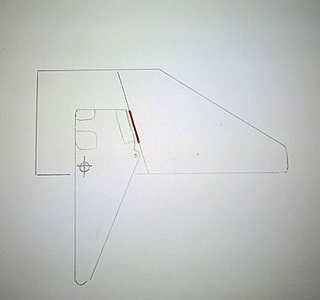

Je croit au contraire qu'elle doit buter quelque part dans le puit , si ce n'etait pas le cas , vue la position de l'axe de pivot , le bas de la derive pencherai en desequilibre vers l'avant.
Ce qui me fait dire ça c'est que si l'on regarde le puit de derive il existe a l'interieur un "décroché" dans la stratification sur la paroi de chaque coté, et le mien etait abimé par l'arete de la derive comme si elle venait en buter et prendre appui a cet endroit.
La derive , si elle est a l'equilibre sur son axe, ne peut pas rester verticale.
C'est pour ça que je pense , mais j'en voudrait confirmation , que c'est bien a cet endroit qu'elle se trouve en butée de position basse .

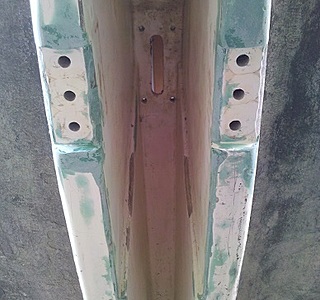

Tu devrais enrichir le dossier ,dépose de la dérive,j aimerai sortir la mienne mais j ai un peu peur de me planter .hauteur necessaire pour la sortir ,comment as tu fait pour l axe,c est quoi les 3 trous sur ta 1 photo?
Forme des patins teflons ....etc
Merci pour tes photos.

Bonjour, effectivement vu les photos tu dois probablement avoir raison, dans mes souvenirs mon puits n’était pas tout a fait le même que le tien ainsi que la forme de la dérive, mon bateau étant a l'eau je ne peux pas le vérifier pour le moment.

@ Philnéa : Je ne savais pas qu'il y avait plusieur type de derive , effectivement si c'est le cas , ton systeme est peut etre different !

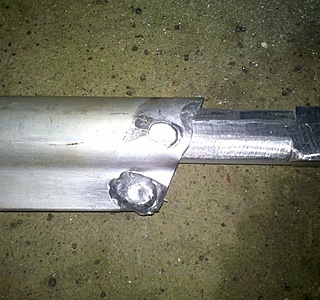

@ Epicure85 : Salut Philippe , oui je suis en pleine reno ,c'est l'occasion de mettre des photos et des infos pour de futur possesseur. J'ai pas mal de boulot , j'ai notament vu que le vit de mulet etait HS et meme a 2 doigts de lacher, comme tu peux le voir sur la photo . C'est un point a controler (même si je doute que le tien soit dans cet état) ; il y a en principe 1 bague de frottement en plastique sur chaque "téton".....penser a verifier son etat car lorsqu'elle disparait le frottement metal sur metal accelere l'usure et le risque de rupture.....pas cool en nav !!!!!

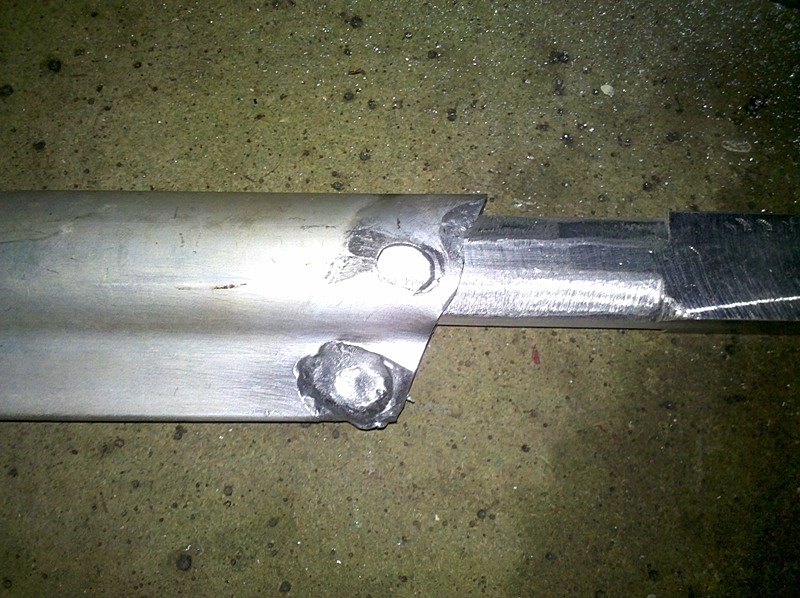

Là en ce moment je remet en etat les barre de fleche qui ont un jeu énorme au niveau des fixations .
Pour le puit de dérive , c'est fini il est ok , pour la derive j'attend une saison plus clémente pour la renover...

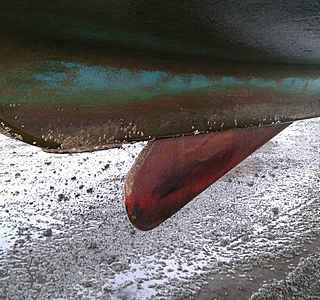

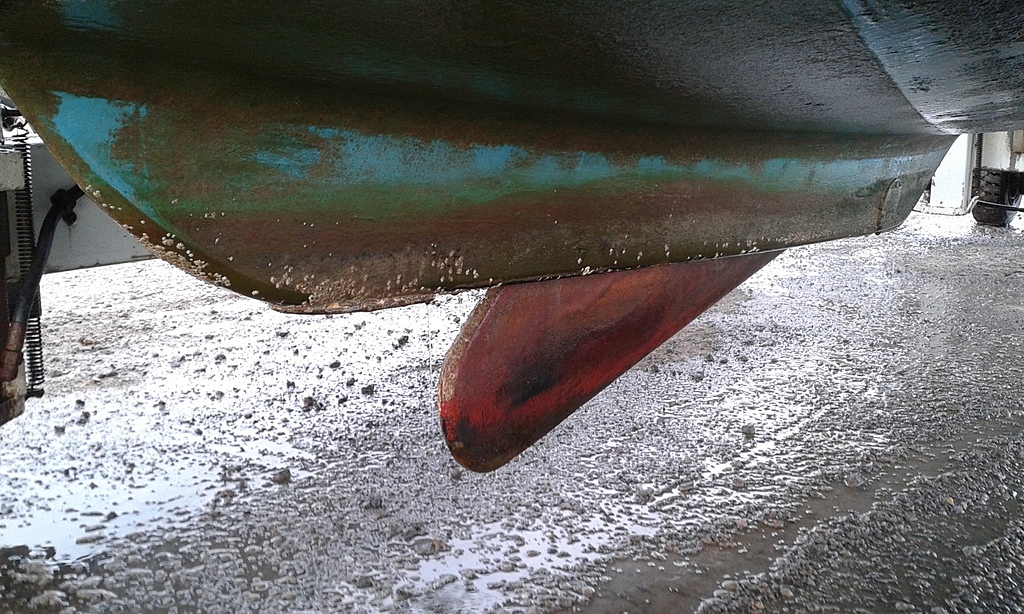

Voilà une photo de la dérive du mien lors de la sortie de l'eau. Elle me semble encore en bon état.

Merci pour les détails, je m'en occuperai au prochain démâtage! tu crois que c'est risqué de naviguer en attendant avec ce jeu?

Ça semblerait plutôt rassurant que le cdg depasse la verticale du point de pivot.
Car, comme il n'y a pas de goupille de sécurité, ça pourrait permettre d'éviter à la dérive de rentrer dans son puits, en cas de chavirage.

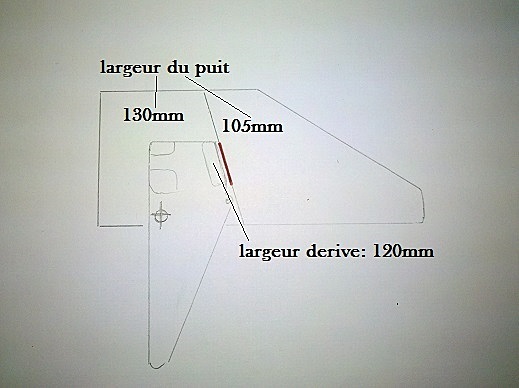

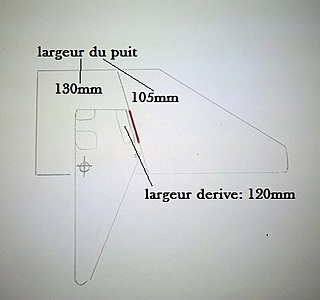

@ Gwiny : CSuite a ton intervention , je vient à l'instant de verifier les cotes sur ma derive et a l'interieur du puit , je te confirme bien que, en ce qui concerne MA dérive , le "decroché" a l'interieur du puit est bien une butée . L'arriere de la partie sup de la derive fait 120mm de large (largeur du carton sur la photo) , cette largeur est inferieur en arriere du decroché (le carton ne passe pas , il est trop large) , la derive ne peut donc pas depasser cette butée limite car le puit est trop etroit !
Peut etre la configuration de ton puit et de ta dérive sont ils differents.

Ceci etant , vu les deteriorations que ça a occasionné dans mon puit , je vais moi aussi faire des marques sur mon cable pour connaitre la position, et plus me sevir de cette butée .

Bonjour à vous,
Début septembre j'ai perdu ma dérive au mouillage. Mon kelt est en mouillage à échouage et je ne sais pas encore pourquoi mais ma dérive s'est retrouvée à quelques mètres de mon voilier. Pas de dégâts apparent à première vue sur le kelt. je le sors de l'eau la semaine prochaine et je ferais un point sur les raisons et les éventuels réparations à apporter au puit car j'ai malheureusement peur qu'il y ait du boulot en dessous.

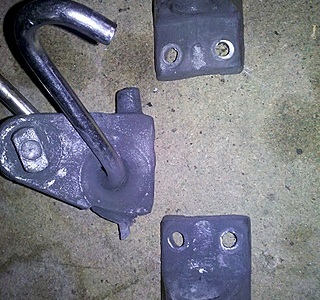

Bonjour , il y a 2 type de montage d'axe de derive sur le 707 , l'une ( comme la mienne) dont l'axe est supporté par 2 equerre elle meme fixée par le dessous du saumon par 3 vis M14 traversantes , si tu as ce montage il y a de forte chance pour que ton 707 ai coulé si les vis avaient cassées ou devissée.
L'autre type : l'axe traverse le saumon de part en part et là par contre il est possible qu'il n'y ai pas de voie d'eau en cas de perte de l'axe .A mon avis je pense que ton axe s'est 'barré" et ta derive est tombée.
Par contre qu'est devenu le cable de relevage de deriv ? il a cassé j'imagine !!!

Oui c'est ca , il se situe au niveau des 2 caches ronds située de part et d'autre du saumon ( si c'est bien ce type de montage ) . si ton mouillage est a echouage tu doit bien voir quelque chose non ? As tu Cherché si ton axe n'etait pas dans les parages ?
Pour refaire un axes , le mieux est de le faire realiser par un usineur, de memoire c'est un diametre de 40mm il me semble.
En remontant ce post tu as des photos de detail du montage sur mon Kelt .

A tout hasard, est ce qu'un Héonautes aurait les cotes de l'axe!

Vérifie également si tu n'as pas perdu les entretoise qui centrent la dérive dans son puit .
Une photo montrant les 2 type de montage de dérive sur Kelt 707 .
