brancher un PC sur la sortie du GPS

GPS Furuno GP 32 avec sortie ronde 6 broches.
Du cable qui y est fixé, 2 fils sont inutilisés, 2 servent à l'alimentation et les 2 derniers sont reliés par un dimino à la VHF pour le DSC.
Est il possible de brancher aussi un cable avec au bout une prise USB et des 4 fils qui sortent du cable USB, lesquels brancher ?
En cas d'erreur de branchement, y a t il un risque pour le PC, la VHF ou le GPS ?
Ca ne devrait pas etre compliqué de raccorder un PC au réseau NMEA 183 mais c'est la première fois.
Merci.

L'équipage
#VHF
chomchom
25 mai 2013
JC22JC22
25 mai 2013

Bonjour,

j'ai le même GPS et j'ai branché le blanc + et le bleu - vers ma VHF RO4800, on peut aussi aller vers un PC mais en RS232 (port série) prise 9 broches.
si le PC n'a pas de prise série, il faut intercaler un convertisseur RS232/USB

sur la RS323 ce sont les pin 2 (+) et 5 (-) donc: relier Leblanc (GPS) à la pin 2 et le bleu (GPS) à la pin 5.
Cdt

Répondre
tiersptiersp
25 mai 201316 juin 2020

Bonjour,
Pour récupérer les phrases NMEA sur le PC, tu peux aussi te servir du bluetooth.
Un petit émetteur sur le PC s'il n'en possède pas

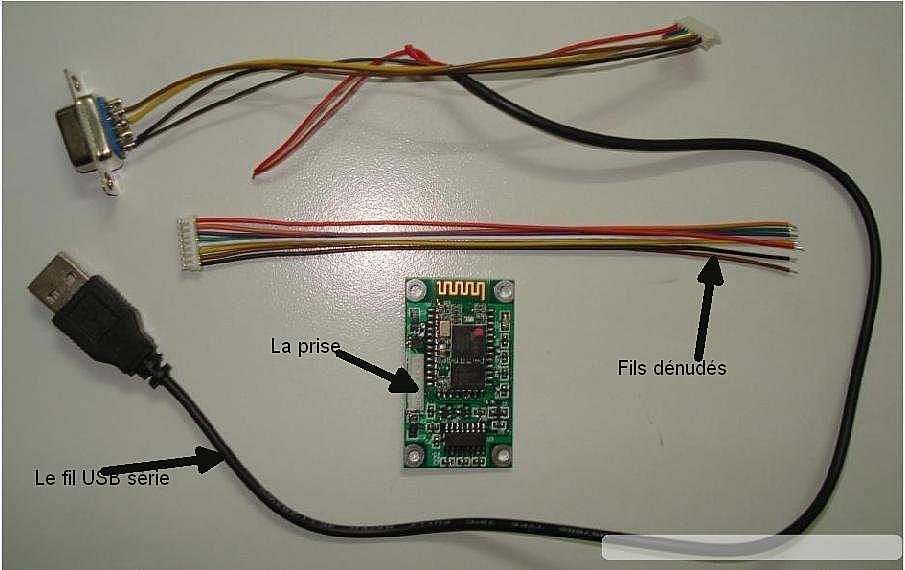

une petite carte bluetooth de l'autre coté genre HC-05D,
cette carte installe un port COM et tu récupère les données sur ce port.
Voir image jointe

Répondre
Zeze64Zeze64
26 mai 2013

Salut Chom. Apparement c'est du Nmea 0183 en sortie de ton antenne qui est raccordée sur l'entree Nmea 0183 de la VHF. Si sur ce même raccordement tu relie en plus un convertisseur ( celui la ou un autre il t'en faut un) du genre de www.actisense.com[...]g1.html .
Tu récupère alors la position GPS sur ton ordinateur via USB. Attention respecter la polarité + et - dans les raccordements. Bon vent à tous

Répondre
Orphee29Orphee29
27 mai 2013

Le lien ne marche pas

Répondre
(ghostattoo11)(ghostattoo11)
27 mai 2013

www.actisense.com[...]b1.html

Répondre
