Branchements nmea 0183?

Bonjour

Comment brancher des appareils navman sur un multiplexeur ?

Sur mes 3 appareils j'ai l'alim +12v et 0v.
Et les fils bleu, vert, jaune et un blanc des signaux nmea 0183.
Le tout sur un répétiteur.

Je dois brancher sur les 3 entrées d'un multiplexeur.
+-in1, +-in2 et +-in3.
Il est alimentée en 12v via nmea2000.

Merci de m'éclairer.

L'équipage
#Electronique
fonfon33fonfon33
12 mai 2023
fonfon33fonfon33
12 mai 2023

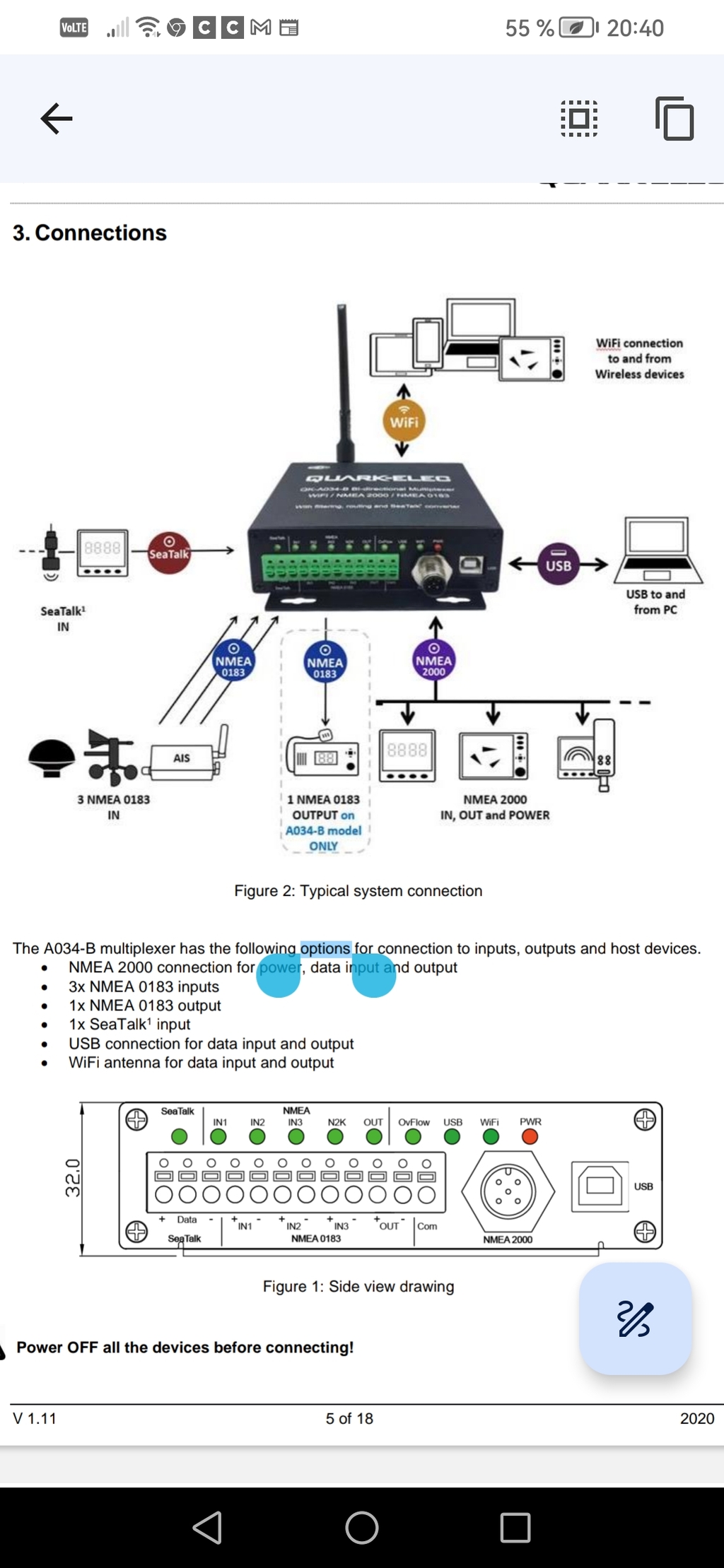

Voici ce que je dois connecter.
Merci pour vos réponses.

ArkeurArkeur
13 mai 2023

Salut,

Moi j'aurai commencé par tester ça:

Tous les rouges ensemble (+12v)
Tous les noirs ensemble (Masse)

WIND(bleu) => Multiplexeur (IN1+)
WIND(Vert) => Multiplexeur (IN1-)

SPEED(bleu) => Multiplexeur (IN2+)
SPEED(Vert) => Multiplexeur (IN2-)

DEPTH(bleu) => Multiplexeur (IN3+)
DEPTH(Vert) => Multiplexeur (IN3-)

Si ca ne fonctionne pas, essaies en inversant les fils datas bleu et vert.
En gros une fois que tu en as trouvé un, les autres se câbleront à l'identique car même marque.

++
Ark'

fonfon33fonfon33
13 mai 2023

Merci Arkeur
Visiblement chez navman le signal nmea 0183 se fait entre l'alimentation 0v (fil noir) et le fil de sortie nmea (fil bleu).

Celà semble ne pas fonctionner malgré la présence d'un signal au multimètre.

Les led clignotent sauf seatalk (pas branché) et les entrées nmea 0183 (branchées).

fonfon33fonfon33
13 mai 2023

Visiblement j'ai tout branché correctement.
J'imagine qu'il faut paramétrer le multiplexeur pour que ça fonctionne correctement.

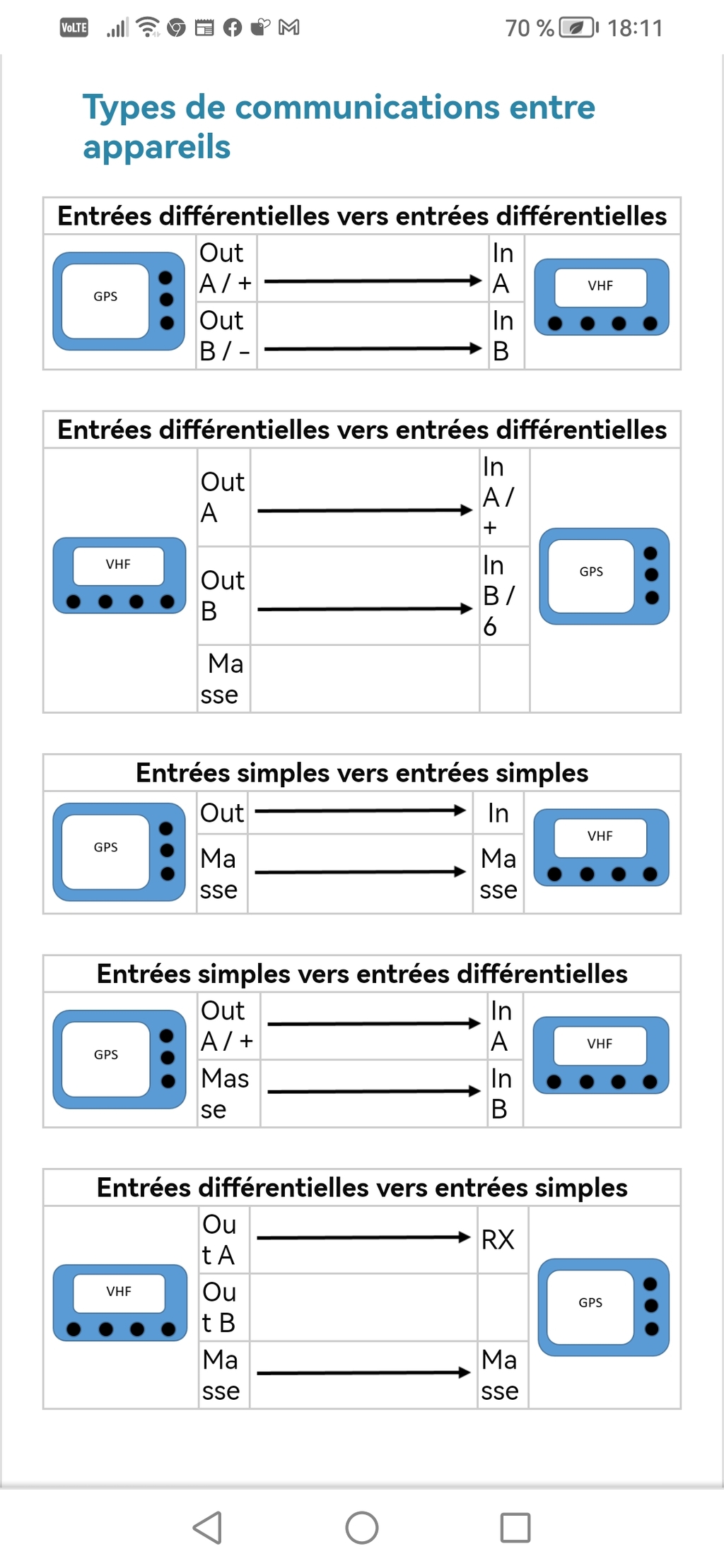

J'ai branché sortie simple sur entrée différentiel.

fonfon33fonfon33
17 mai 2023

Après quelques recherches, mon soucis vient du protocole utilisé par les vieux navman série 100, c'est du nmea0183 Rs232.
Le multiplexeur lit le nmea0183 rs422.

J'ai commandé 2 petits convertisseurs et tout devrait fonctionner une fois branchés.
