? Branchement répétiteur Plastimo Loch Digipack S Rep-S

Bonjour

Ayant déposé (à l'arrache au sens sale) mon répétiteur et les fils étant beaucoup trop courts les soudures ont été arrachés, quelqu'un saurait m'aider à retrouver le branchement ?

Il y a 6 fils , un cable noir et rouge qui semble alimenter le rétro éclairage du LCD et un autre cable à 4 fils.

Les branchements sur la carte sont repérés :

LM LV et LO CL DA GN

Si vous avez la NOTICE des répétiteurs, ç'est surement dedans mais ça fait un moment que je recherche.
Merci par avance

jeromef3

11 nov. 2018

Tous
Non lu

Les infos trouvées ne me permettent pas de savo... jeromef311 nov. 2018

La notice de la centrale de navigation n'indiqu... jeromef311 nov. 2018

Personne n'a un Plastimo Loch Digipack ? jeromef311 nov. 2018

Bonsoir Jérôme J’ai les schémas chez moi et j... albor11 nov. 2018

Super ! Merci Albor La notice du répétiteur es... jeromef311 nov. 2018

Toujours rien trouvé. LO = lock ? Je pensais q... jeromef322 déc. 2018

Il semble que la paire LM et LV correspond à l'... jeromef322 déc. 2018

C'est un lock donc un Digipak L = Loch speedome... jeromef323 déc. 2018

Il y a aussi ce post avec une info des branchem... jeromef316 juin 2020

jeromef3

11 nov. 2018

Les infos trouvées ne me permettent pas de savoir où souder les couleurs
Sur le Digipack L (répétiteur Lloch)
hisse-et-oh.com[...]nnement

Répondre

jeromef3

11 nov. 2018

La notice de la centrale de navigation n'indique rien sur le branchement sur la carte du répétiteur.
hisse-et-oh.org[...]fr).pdf

Répondre

jeromef3

11 nov. 2018

Personne n'a un Plastimo Loch Digipack ?

Répondre

albor

11 nov. 2018

Bonsoir Jérôme
J’ai les schémas chez moi et je ne rentre que jeudi soir
Si tu peux patienter ,,,,

Répondre

jeromef3

11 nov. 2018

Super ! Merci Albor
La notice du répétiteur est introuvable
Merci, je patiente.
À noter qu'il suffirait d'une photo du dos d'un Digipack L pour reprendre les couleurs...

Répondre

jeromef3

22 déc. 2018

Toujours rien trouvé.
LO = lock ? Je pensais que c'etait juste un répétiteur, mais non ? C'est donc un lock à part entière ???
GN = ground

Il reste à identifier LM , LV et CL , DA

Répondre

jeromef3

22 déc. 201822 déc. 2018

Il semble que la paire LM et LV correspond à l'éclairage nocturne du Lock, si on suit les pistes de la carte, ça mène aux leds.
LM = lumiere masse ?
LV = lumiere volts ?

Répondre

jeromef3

23 déc. 201823 déc. 2018

C'est un lock donc un Digipak L = Loch speedometre.
Donc pas Digipak S = Sondeur

D'après la notice il y a un fil pour la sortie information loch (1/100° milles). Lequel ?
il y a un câble co-axial pour le capteur loch donc GN est peut être la tresse.

Notice Plastimo Digipak :
www.hisse-et-oh.com[...]fr).pdf

Répondre

jeromef3

23 déc. 201816 juin 2020

Il y a aussi ce post avec une info des branchements que je copie ici :

Vert Sortie 1/100 eme de mille
Rouge +12 Volt
Noir Masse
Jaune Entre Speedo avec lenoir
Tresse Masse
Bleu Entrée Look
Blan et Gris Nmea ???

Pour le mien dans le boitier il y a
- un cable avec une paire rouge et noir correspondant à LM et LV

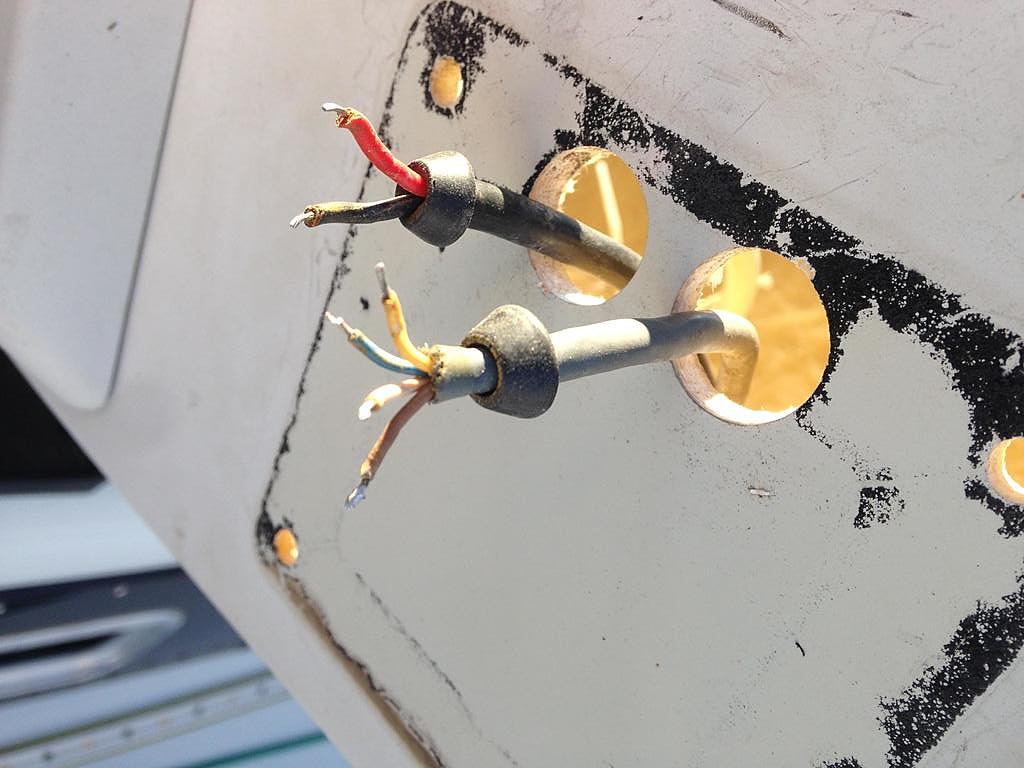

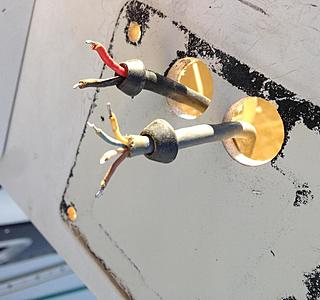

- un cable 4 fils, jaune bleu brun blanc voir photo

www.hisse-et-oh.com[...]nnement
